Montage de l’appareil sur un mur - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Vérification avant le montage sur un mur
Vous pouvez monter ce produit sur un mur.
Pour fixer le produit au mur, suivez les instructions ci-dessous.
Veuillez d’abord vérifier ce qui suit.
- • Il peut être difficile de connecter des périphériques et des câbles externes après le montage mural. Connectez d’abord un périphérique externe avec le câble de connexion approprié à l’appareil avant de monter l’appareil au mur.
- • Notez ce qui suit lorsque vous montez le produit au mur. L’appareil peut être endommagé ou des blessures peuvent se produire pendant le montage.
- - Ne placez aucun objet sur l’appareil monté au mur.
- - Sécurisez fermement l’appareil au mur à l’aide des vis de fixation afin qu’il ne tombe pas.
- - Assurez-vous qu’il est hors de portée des enfants. Tirer ou secouer l’appareil monté peut le faire tomber.
- • Des haut-parleurs se trouvent sur le dessus du produit. Lors de l’installation de l’appareil sous un téléviseur, installez-le à 10 cm (3,9 po) du bas du téléviseur.
- • Lors de l’assemblage, assurez-vous que toutes les vis fournies sont fixées. Si les vis ne sont pas entièrement serrées, le produit risque de s’incliner ou de basculer et d’être endommagé. Si vous serrez les vis avec une force excessive, elles risquent de se détacher en raison de l’abrasion du joint de la vis.
- • Réglez la vis à la force appropriée afin qu’elle ne s’use pas lors de l’utilisation d’un tournevis électrique.
- • Pour installer le support, assurez-vous que le mur est constitué d’un matériau capable de résister suffisamment au poids et aux vibrations de la barre de son, comme du béton, de la pierre naturelle, des briques structurelles ou des montants en bois.
Composants pour le montage sur un mur
|
Barre de son |
|
|

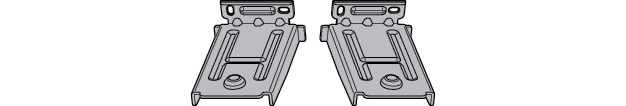

Supports muraux |
|
|
Vis de barre de son |
|
|

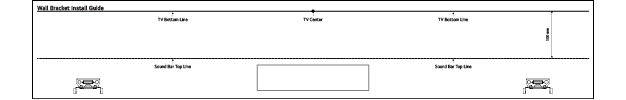

Guide d’installation des supports muraux |
|
Vendus séparément
|
Vis des supports |
|
|

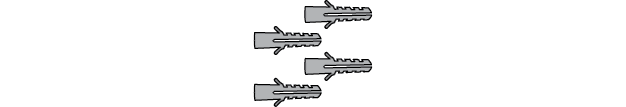

Chevilles murales |
|
|
|
|
|
|
Les vis et les chevilles murales ne sont pas fournies pour le montage de l’appareil. Nous recommandons les vis pour support M4 x 35 mm et les chevilles murales Hilti (HUD-1 6 × 30) pour l’installation. |
Montage de l’appareil sur un mur
- a Le guide d’installation des supports muraux se trouve dans l’emballage de l’appareil.

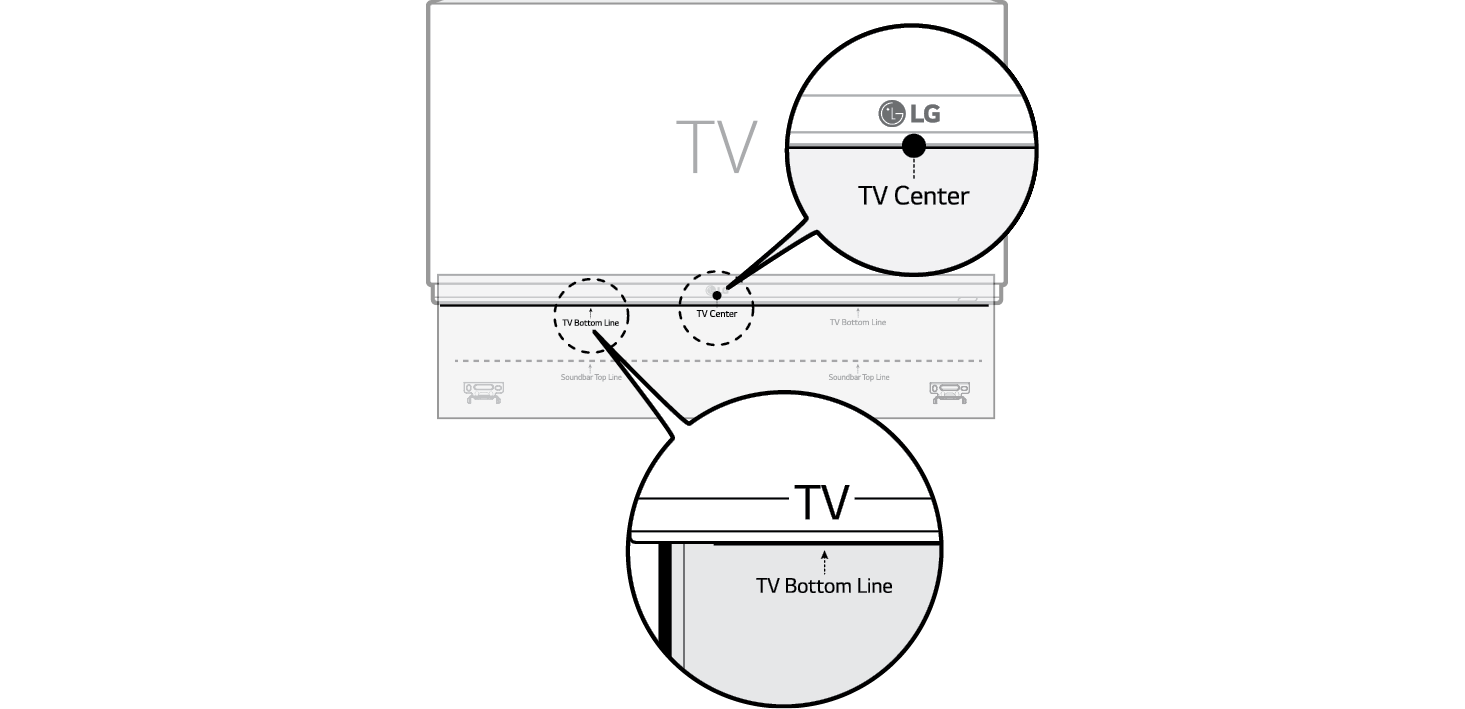

- b Alignez la « TV Bottom Line » du guide d’installation des supports muraux sur le bas du téléviseur et alignez l’indication « TV Center » sur le centre du téléviseur monté au mur. Puis, fixez le guide au mur.

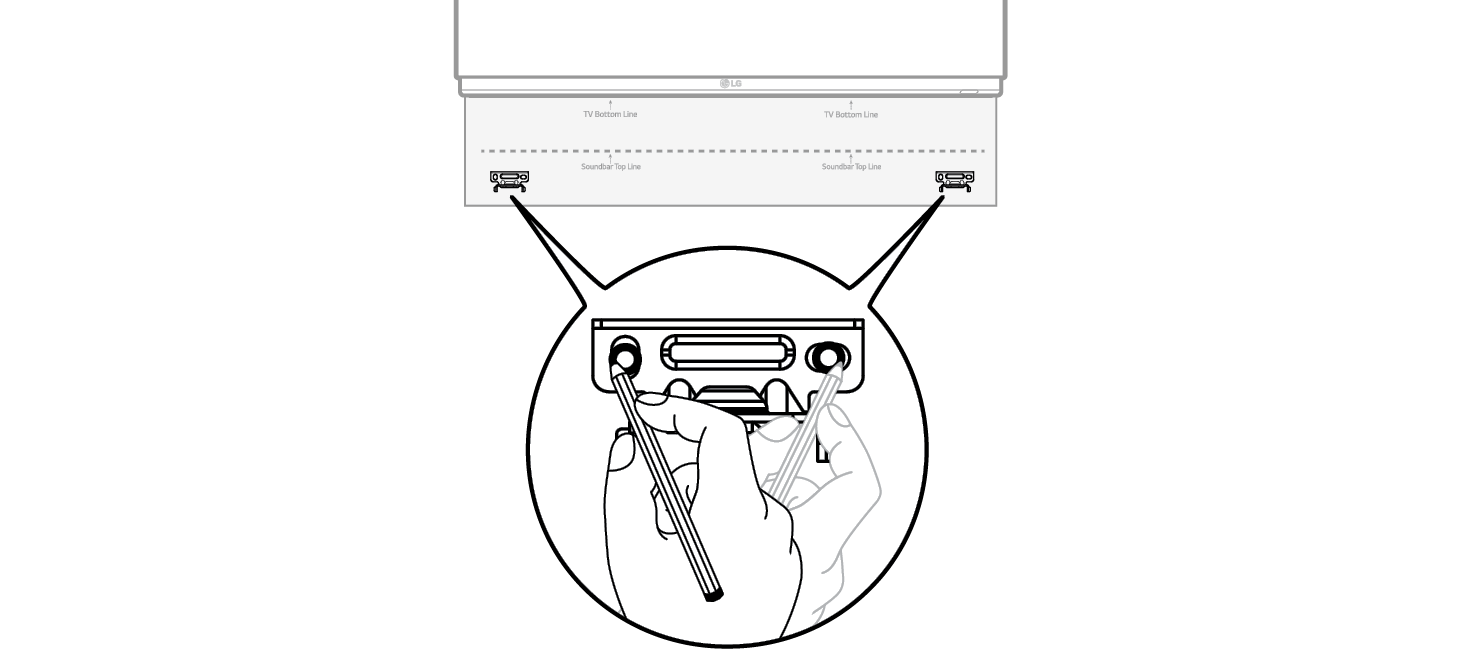

- c À l’aide d’un crayon, marquez les trous des vis sur le guide d’installation à l’endroit où les supports muraux seront fixés.
- d Percez les trous de vis aux positions indiquées sur le guide d’installation.
- e Retirez du mur le guide d’installation des supports muraux.

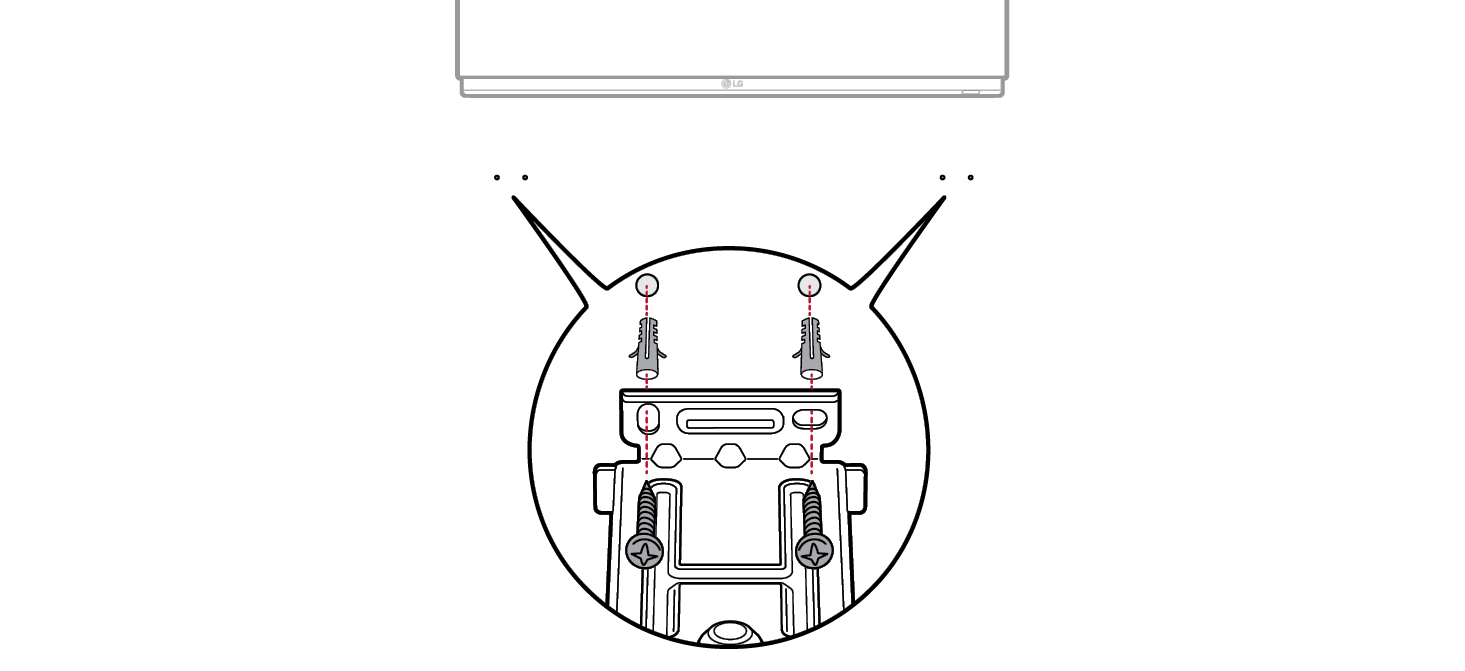

- f Fixez fermement les supports au mur à l’aide des chevilles et des vis murales.

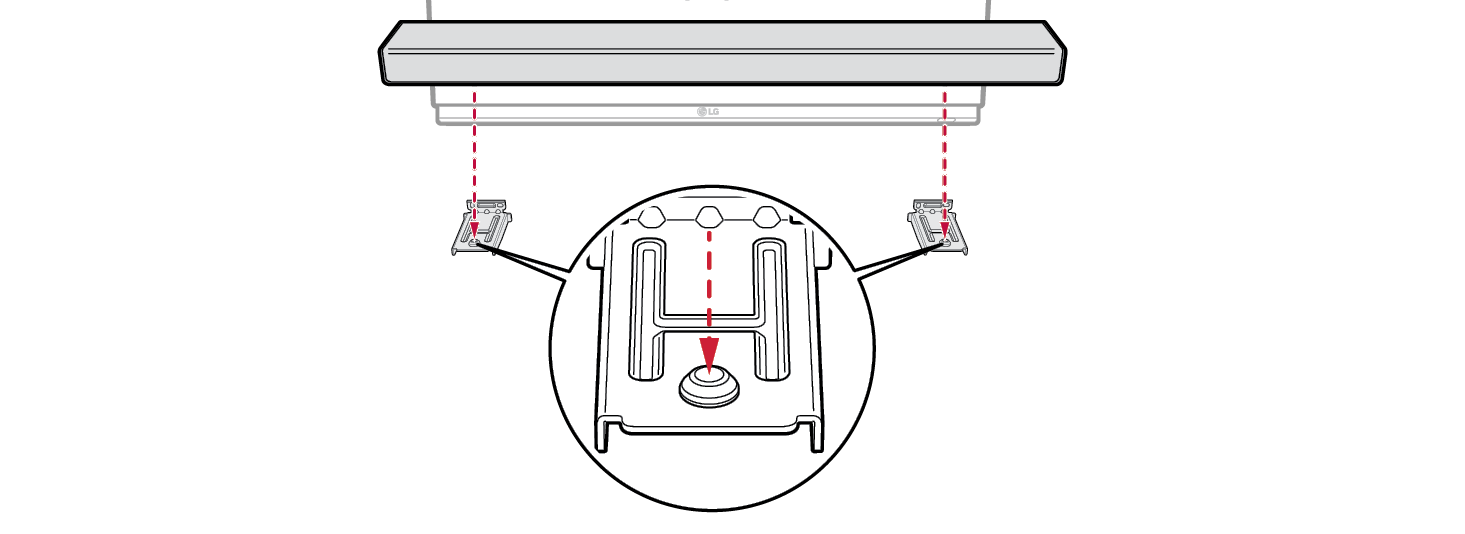

- g Placez l’appareil sur les supports. Positionnez le produit sur les supports de manière à ce que les trous de vis situés en bas du produit s’alignent avec les trous de vis situés sur les supports muraux.

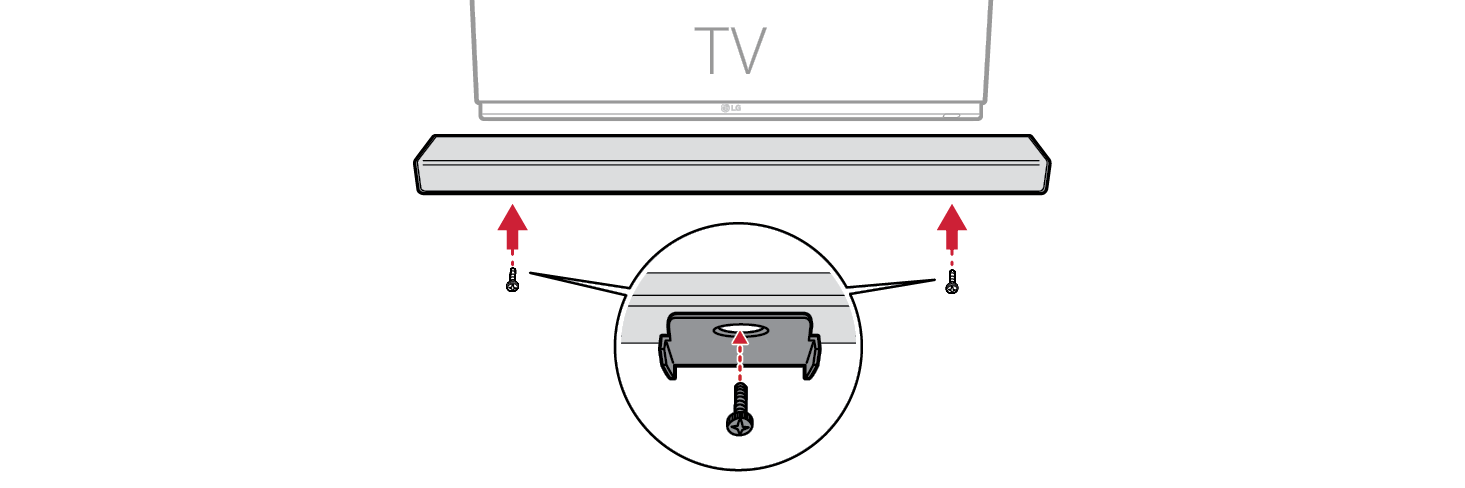

- h Fixez fermement l’appareil sur les supports muraux à l’aide des vis fournies.
