Muntatge del producte en una paret - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Comprovació abans de muntar-lo en una paret
Podeu muntar aquest producte en una paret.
Per muntar el producte en la paret, seguiu les instruccions que s’indiquen a continuació.
Si us plau, comproveu abans el següent.
- • Pot resultar difícil connectar dispositius externs i cables després del muntatge en la paret. En primer lloc, connecteu un dispositiu extern amb el cable de connexió adequat al producte abans de muntar-lo en la paret.
- • Tingueu en compte el següent quan munteu el producte en la paret. El producte pot sofrir danys o es poden produir lesions durant el procés.
- - No col·loqueu objectes damunt del producte muntat en la paret.
- - Fixeu fermament el producte a la paret utilitzant els caragols de fixació perquè no caigui.
- - Assegureu-vos que està fora de l’abast dels nens. Tirar el producte muntat o sacsejar-lo pot fer que caigui.
- • També hi ha altaveus en la part superior del producte. Quan instal·leu el producte sota la TV, instal·leu-lo a 10 cm de distància de la part inferior de la TV.
- • Durant el muntatge, assegureu-vos que tots els caragols subministrats estiguin ben collats. Si els caragols no estan ben collats, el producte es pot inclinar o bolcar i causar danys. Si els caragols es collen amb massa força, podrien passar-se de rosca a causa de l’abrasió de la unió caragolada.
- • Ajusteu el cargol a la força adequada per evitar-ne el deteriorament en utilitzar un tornavís elèctric.
- • Per instal·lar el suport, assegureu-vos que la paret és d’un material que pugui suportar prou el pes i la vibració de la barra de so, com ara el formigó, la pedra natural, els maons estructurals o els muntants de fusta.
Components per muntar el producte
|
Barra de so |
|
|

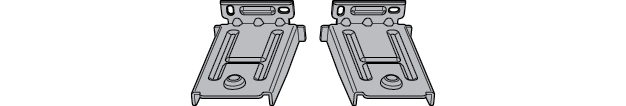

Suport de paret |
|
|
Caragols de la barra de so |
|
|

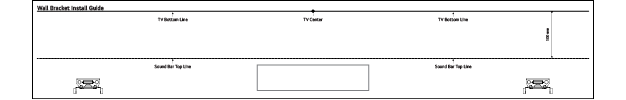

Guia d’instal·lació del suport de paret |
|
Es ven separadament
|
Caragols del suport |
|
|

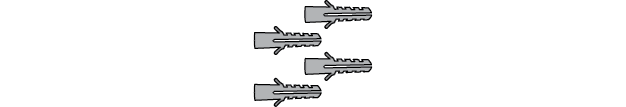

Tacs de paret |
|
|
|
|
|
|
No se subministren cargols ni preses de corrent per al muntatge del producte. Recomanem els cargols de suport M4 x 35 mm i les preses de paret Hilti (HUD-1 6 x 30) per al muntatge. |
Muntatge del producte en una paret
- a Podeu trobar la guia d’instal·lació del suport de paret en el paquet del producte.

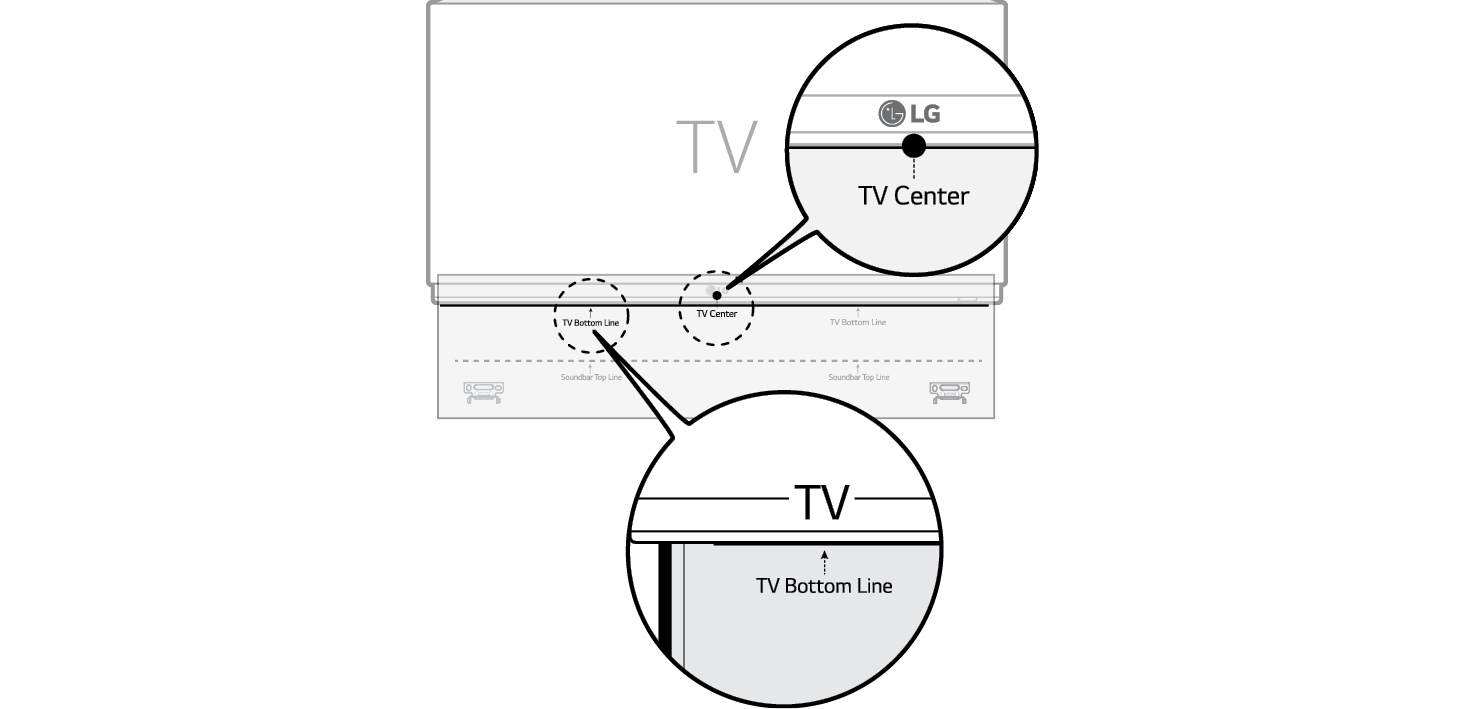

- b Alineeu la “TV Bottom Line” de la guia d’instal·lació del suport de paret amb la part inferior de la TV i fixeu-la a la paret. Alineeu el centre de la TV muntada en la paret amb la part marcada com a “TV Center” en la guia d’instal·lació.

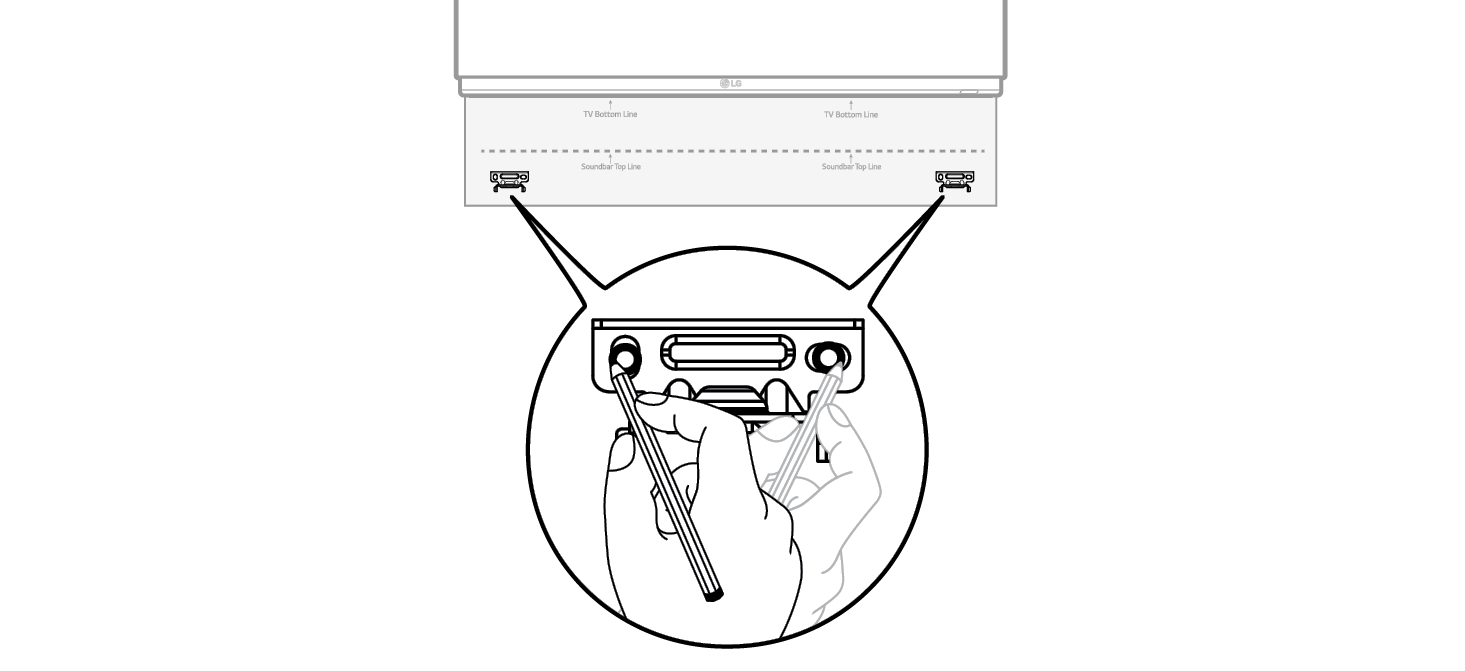

- c Amb un bolígraf, marqueu els orificis per als caragols en la guia d’instal·lació on es fixaran els suports de paret.
- d Foradeu els orificis per als caragols en les posicions marcades en la guia d’instal·lació.
- e Retireu la guia d’instal·lació dels suports de paret de la paret.

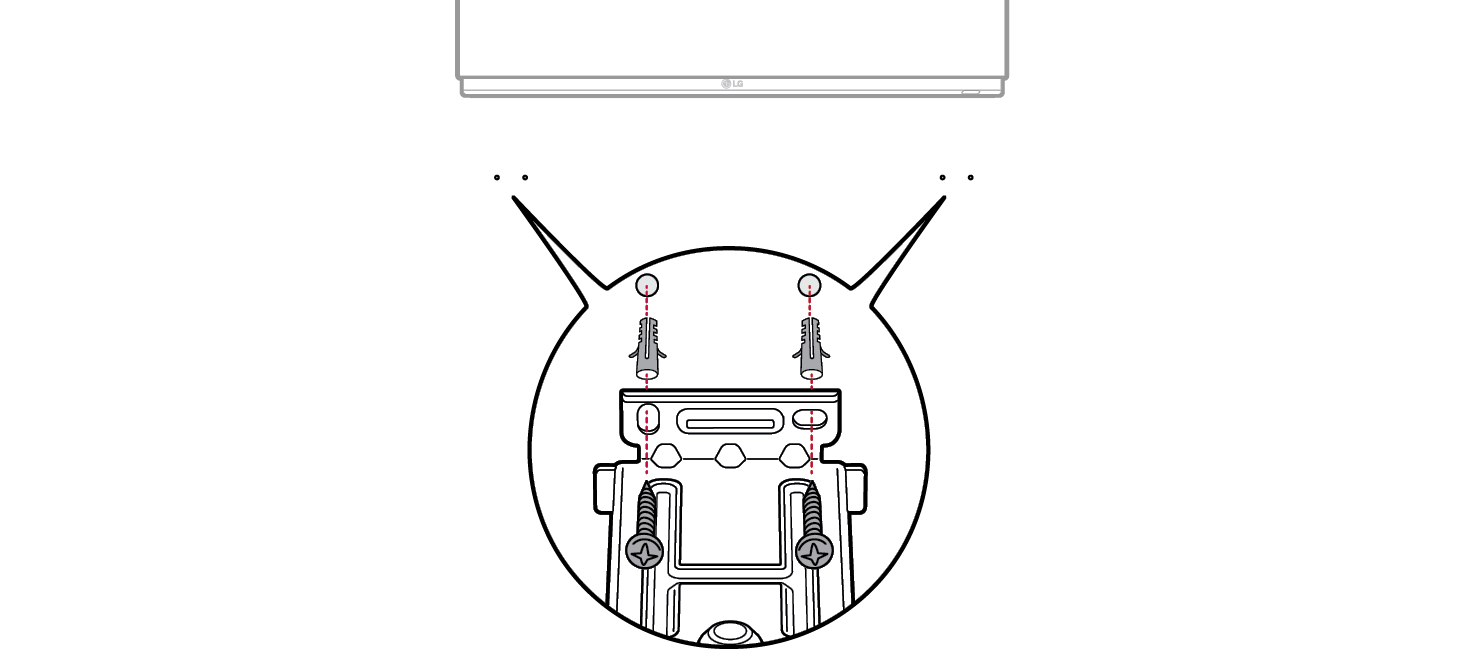

- f Fixeu fermament els suports a la paret amb els tacs i caragols.

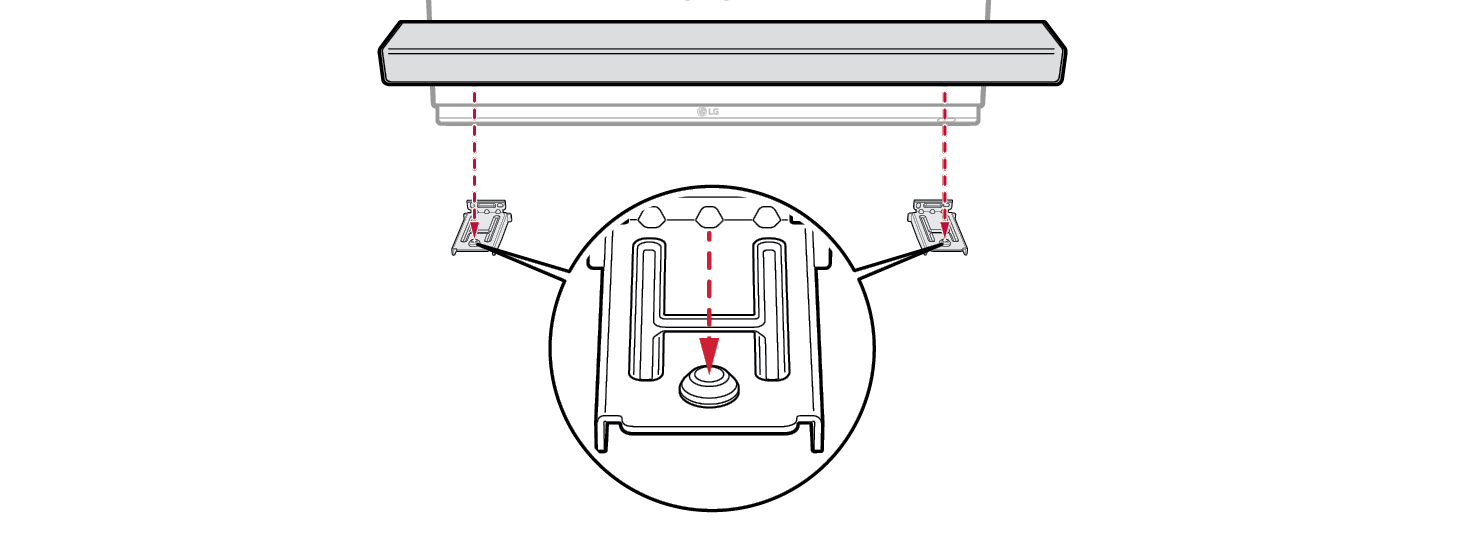

- g Col·loqueu el producte sobre els suports. Col·loqueu el producte en els suports de manera que els orificis per a caragols de la part inferior del producte quedin alineats amb els orificis per a caragols del suport de paret.

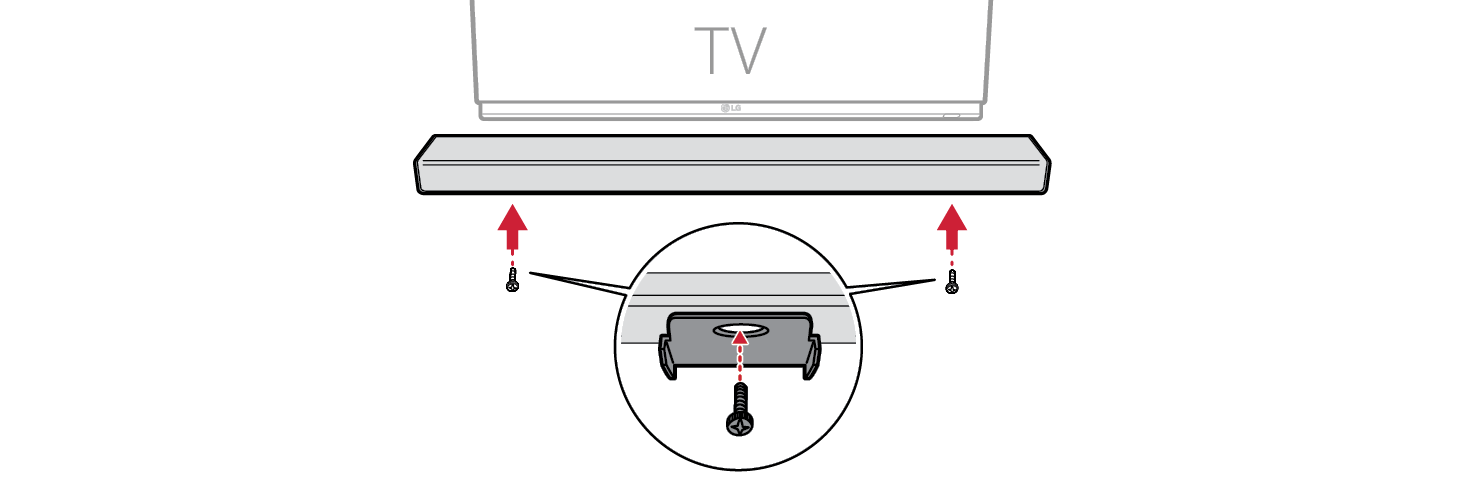

- h Fixeu fermament el producte als suports de paret amb els caragols subministrats.
