Fixation murale du produit - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Vérifier avant le montage mural
Il est possible de fixer ce produit à un mur.
Pour ce faire, il faut suivre les instructions suivantes.
Vérifier d’abord ce qui suit.
- • Il peut s’avérer difficile de connecter des périphériques externes et des câbles après la fixation au mur. Connecter d’abord un périphérique externe avec le bon câble de connexion au produit avant de le fixer au mur.
- • Prendre en considération ce qui suit pour fixer le produit au mur. Vous pourriez endommager le produit ou vous blesser durant le processus.
- - Ne pas placer d’objets sur le haut du produit fixé au mur.
- - Bien assurer le produit au mur à l’aide des vis de fixation de sorte qu’il ne tombe pas.
- - Vérifier qu’il demeure hors de portée des enfants. Tirer du produit fixé ou le secouer peut provoquer sa chute.
- • Des haut-parleurs se trouvent également au-dessus du produit. En cas d’installation du produit sous le téléviseur, l’éloigner de 10 cm du bas du téléviseur.
- • Lors du montage, vérifier que toutes les vis fournies sont fixées. Si les vis ne sont pas serrées totalement, le produit peut basculer ou se renverser, provoquant des dommages. De même, trop serrer les vis peut entraîner leur relâchement en raison de l’abrasion de leur filetage.
- • Serrez la vis de manière à ce qu’elle ne s’use pas lors de l’utilisation d’une visseuse électrique.
- • Pour installer le support, assurez-vous que le mur est fait d’un matériau qui peut suffisamment supporter le poids et les vibrations de la barre de son, comme le béton, la pierre naturelle, les briques structurelles ou un pilier en bois.
Composants de fixation du produit
|
Barre de son |
|
|

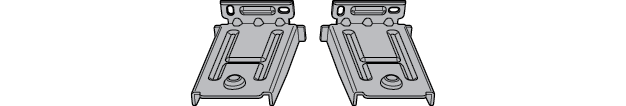

Support mural |
|
|
Vis de la barre de son |
|
|

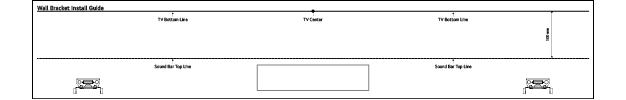

Gabarit d’installation du support mural |
|
Vendus séparément
|
Vis du support |
|
|

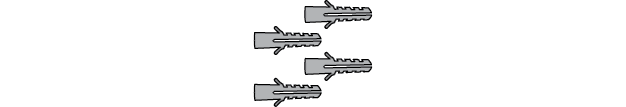

Chevilles |
|
|
|
|
|
|
Les vis et les chevilles ne sont pas fournies pour monter le produit au mur. Pour le montage mural, nous recommandons des vis M4 x 35 mm et des chevilles Hilti (HUD-1 6 x 30). |
- a Prendre le gabarit d’installation du support mural de l’emballage du produit.

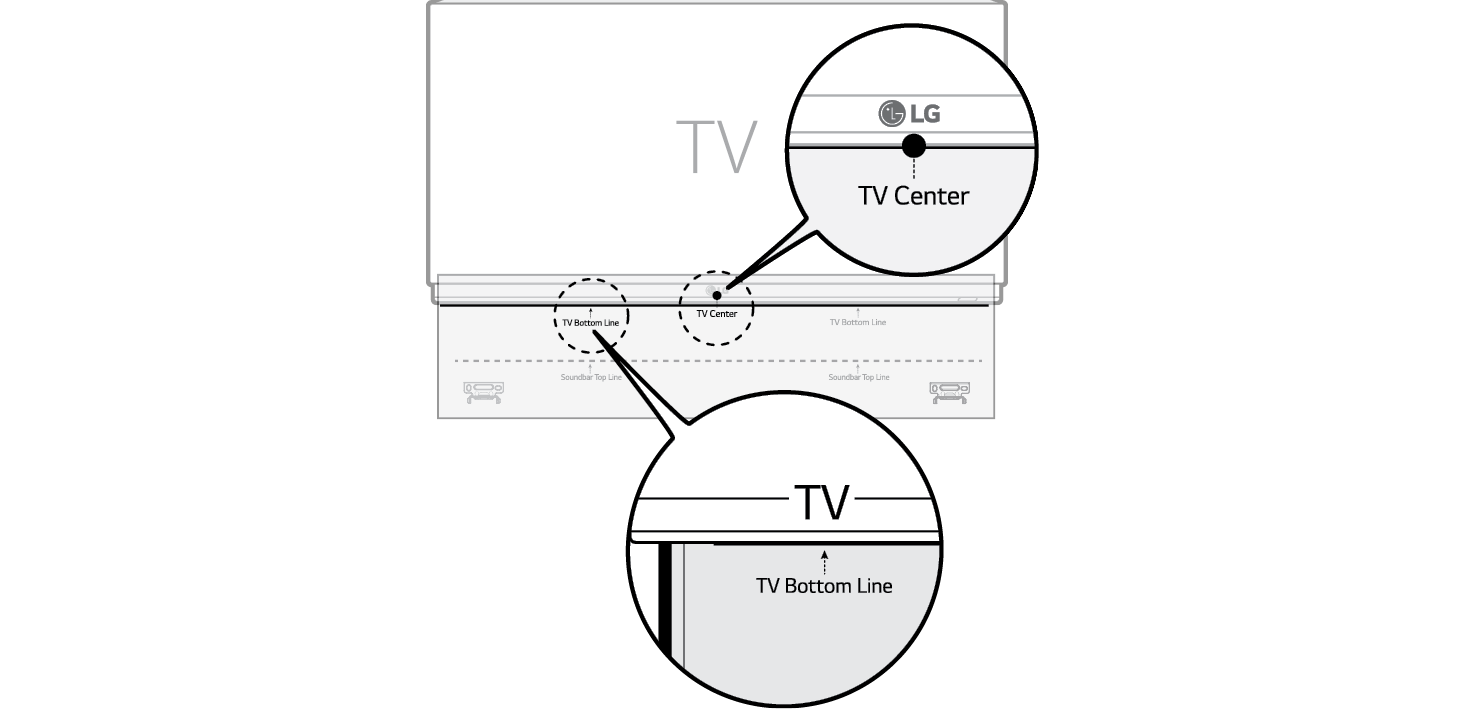

- b Aligner la « TV Bottom Line » sur le gabarit d’installation du support mural au bas du téléviseur, et la fixer au mur. Aligner le centre du téléviseur fixé au mur avec la partie marquée « TV Center » du gabarit d’installation.

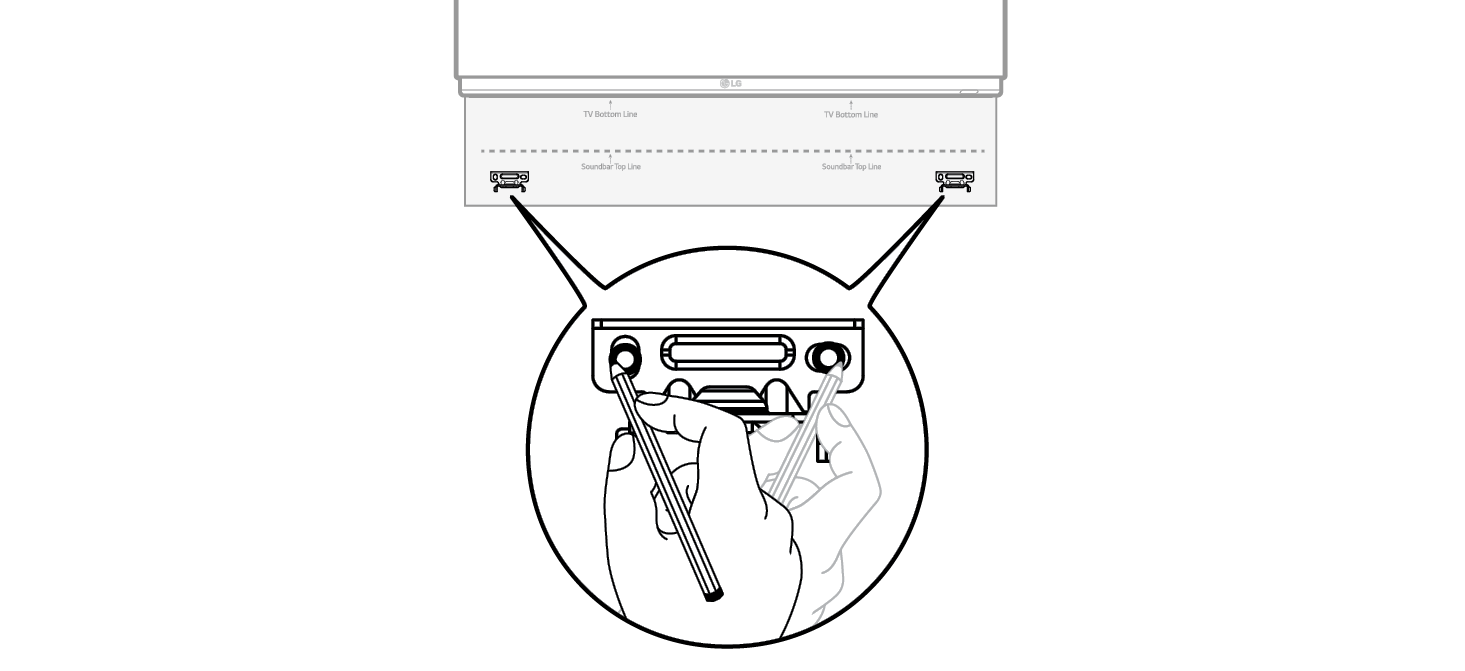

- c Avec un crayon, marquer les trous des vis au moyen du gabarit d’installation là où le support mural sera fixé.
- d Percer les trous des vis aux positions marquées sur le gabarit d’installation.
- e Retirer le gabarit d’installation du mur.

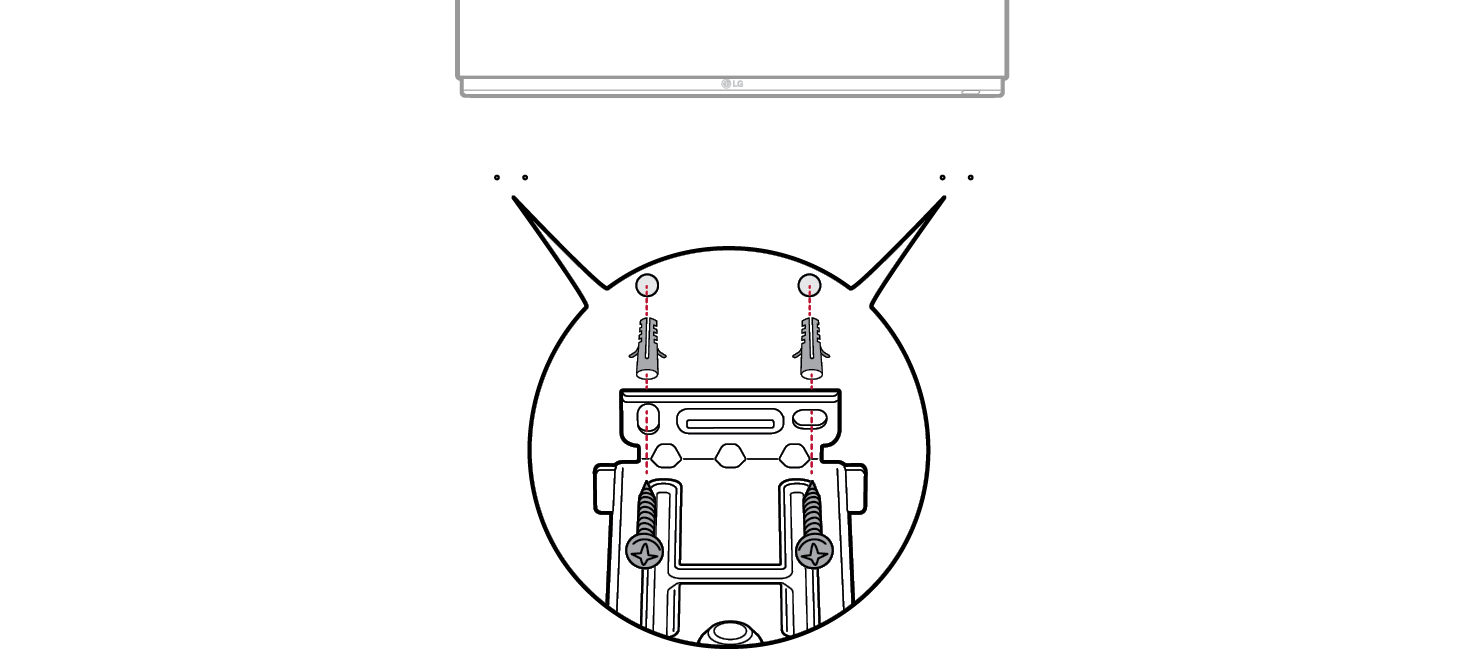

- f Fixer fermement les supports au mur à l’aide des vis et des chevilles.

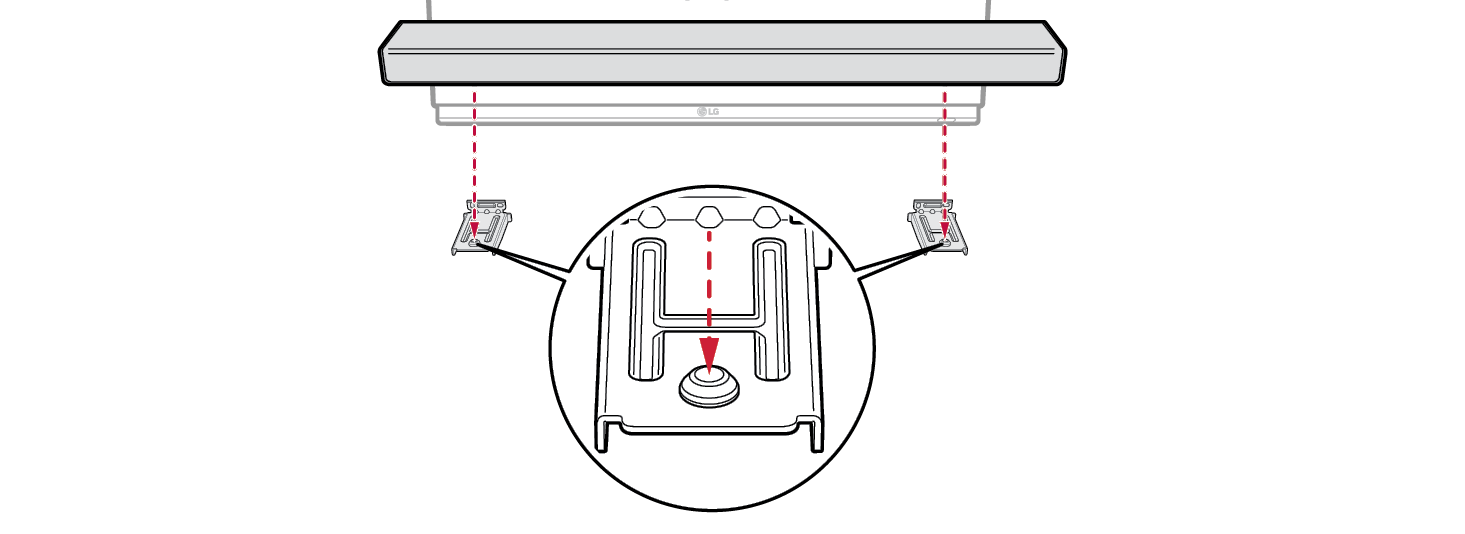

- g Poser le produit sur les supports. Placer le produit sur les supports de manière que les trous des vis du bas du produit soient alignés aux trous de vis du mur.

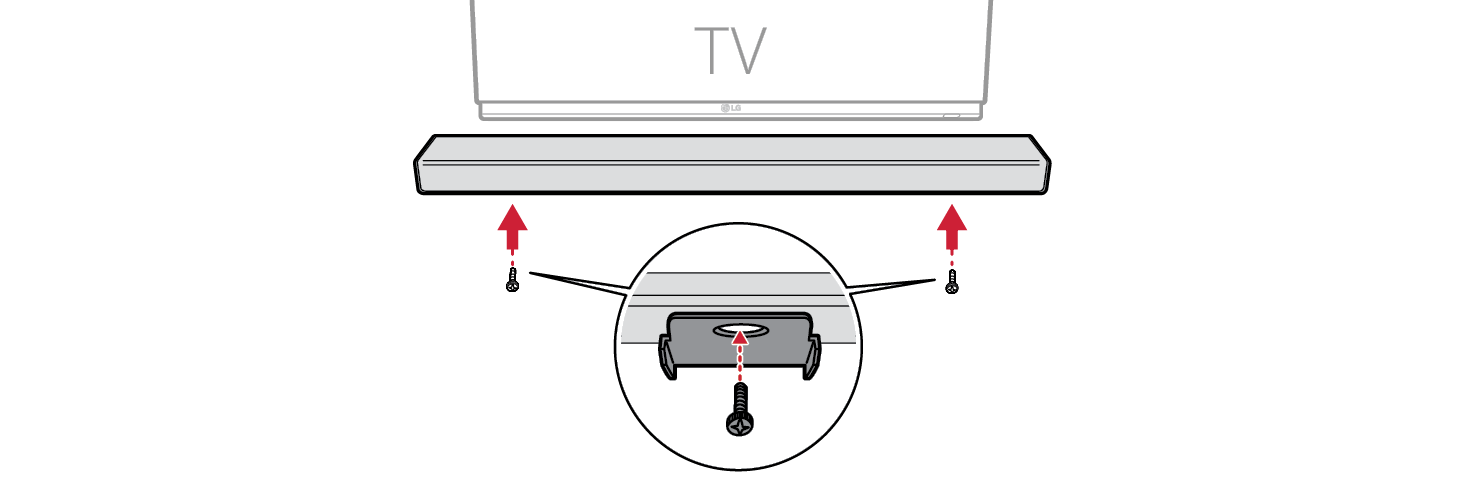

- h Bien fixer le produit aux supports muraux à l’aide des vis fournies.
