Das Produkt an der Wand anbringen - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Prüfungen vor Durchführung der Wandmontage
Sie können das Produkt an der Wand befestigen.
Befolgen Sie dazu die unten stehenden Instruktionen.
Bitte erst Folgendes prüfen.
- • Es kann schwierig sein, nach der Wandmontage externe Geräte und Kabel anzuschließen. Darum schließen Sie externe Geräte mit den entsprechenden Anschlusskabeln erst am Produkt an, bevor Sie es an der Wand anbringen.
- • Beachten Sie bitte Folgendes, wenn Sie das Produkt an der Wand anbringen. Während der Montage könnte dass Produkt beschädigt werden und es besteht Verletzungsgefahr.
- - Auf an der Wand befestigte Produkte sollten keine Gegenstände abgelegt werden.
- - Befestigen Sie das Produkt mit den Befestigungsschrauben sicher an der Wand, sodass es nicht herunterfallen kann.
- - Darauf achten, dass es außerhalb der Reichweite von Kindern ist. Wird am montierten Produkt gezogen oder gerüttelt, könnte es herunterfallen.
- • Oben auf dem Produkt sind auch Lautsprecher. Wenn Sie das Produkt unterhalb des TV-Geräts installieren, dann achten Sie auf die Einhaltung eines Abstands von mindestens 10 cm bis zu Unterseite des TV-Geräts.
- • Bei der Montage darauf achten, dass alle mitgelieferten Schrauben benutzt werden. Wenn die Schrauben nicht vollständig angezogen sind, kann das Gerät kippen oder umkippen, was zu Schäden führen kann. Werden die Schrauben mit übermäßiger Kraft angezogen, können sie sich durch Überdrehung lösen.
- • Stellen Sie die Schraube auf die entsprechende Stärke ein, damit sie sich bei Verwendung eines elektrischen Schraubers nicht abnutzt.
- • Um die Halterung einbauen zu können, muss die Wand aus einem Material bestehen, das dem Gewicht und den Vibrationen der Soundbar ausreichend standhält, z. B. Beton, Naturstein, Strukturziegel oder Holzständer.
Komponenten für die Wandmontage des Produkts
|
Soundbar |
|
|

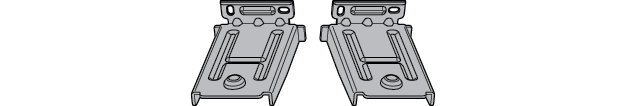

Wandhalterung |
|
|
Soundbar Schrauben |
|
|

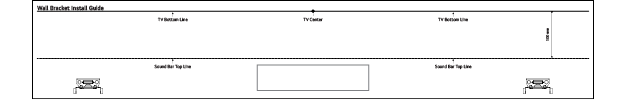

Installationsanleitung Wandhalterung |
|
Separat verkauft
|
Halterungsschrauben |
|
|

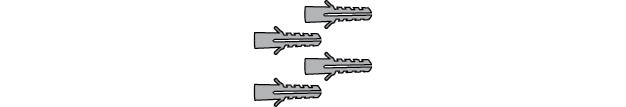

Dübel |
|
|
|
|
|
|
Die Schrauben und Dübel für die Montage des Produkts sind nicht im Lieferumfang enthalten. Wir empfehlen für die Montage die M4 x 35 mm-Halteschrauben und die Hilti (HUD-1 6 x 30) Dübel. |
Das Produkt an der Wand anbringen
- a Die Installationsanleitung für die Wandhalterung befindet sich in der Verpackung des Produkts.

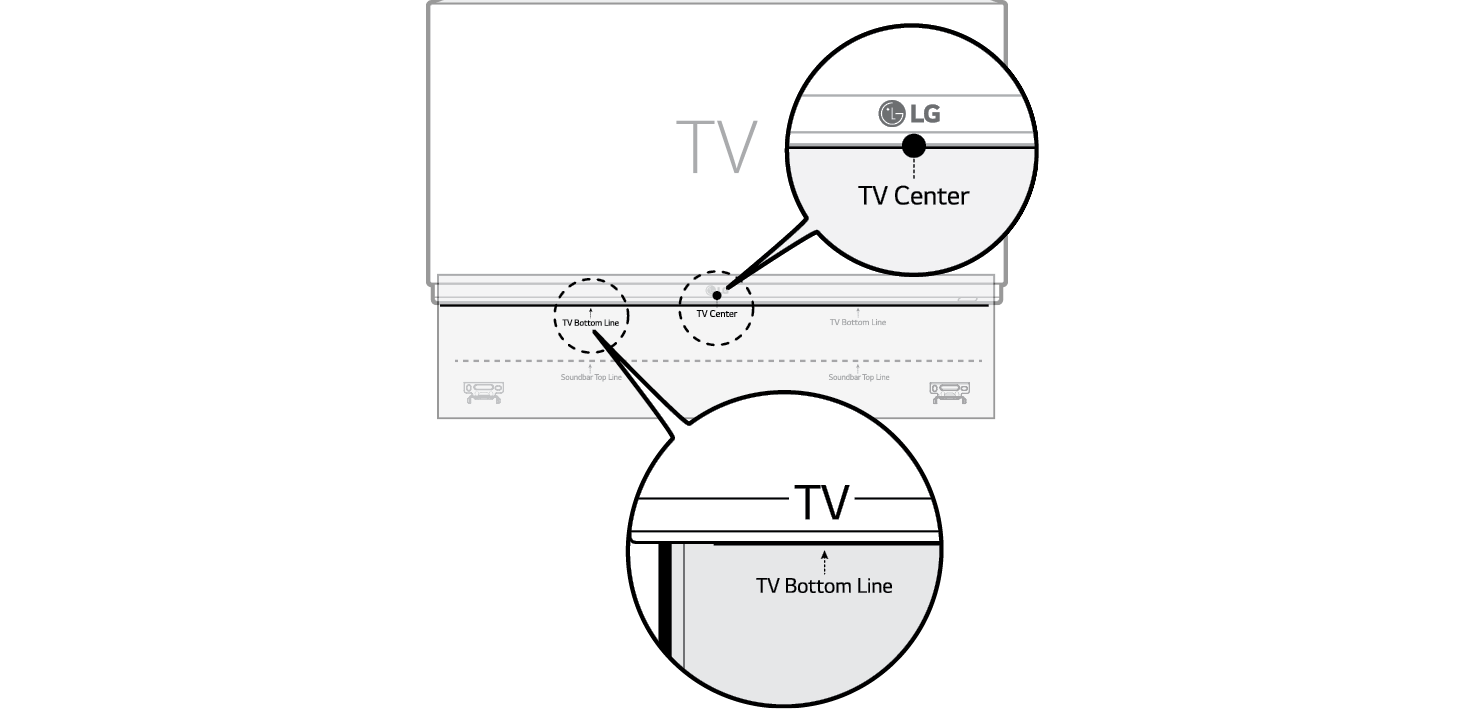

- b Die „TV Bottom Line“ in der Installationsanleitung der Wandhalterung an der Unterseite des TV-Geräts ausrichten und an der Wand befestigen. Die Mitte des an der Wand anzubringenden TV-Geräts an dem Teil ausrichten, der in der Installationsanleitung mit „TV Center“ gekennzeichnet ist.

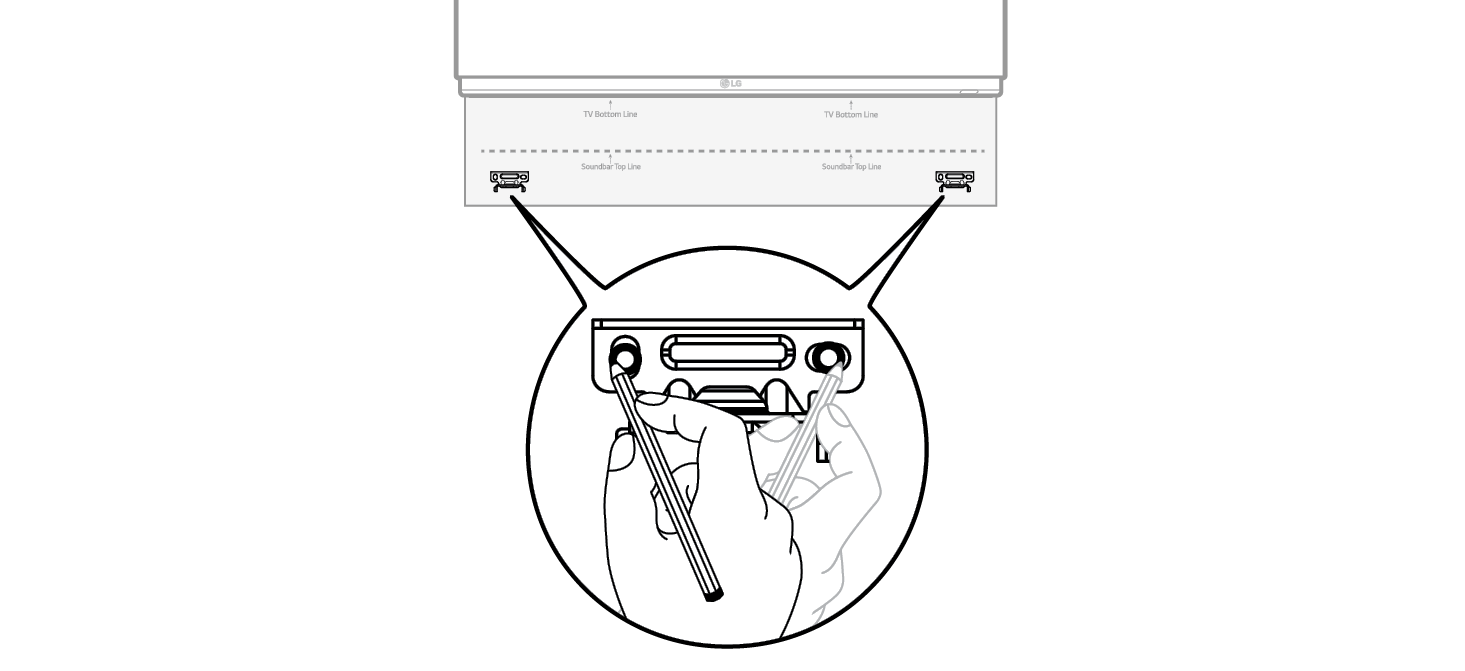

- c Mit einem Stift die Schraubenlöcher auf der Installationsanleitung markieren, wo die Wandhalterungen angebracht werden sollen.
- d An den auf der Installationsanleitung markierten Stellen die Schraubenlöcher bohren.
- e Die Wandhalterung-Installationsanleitung von der Wand abnehmen.

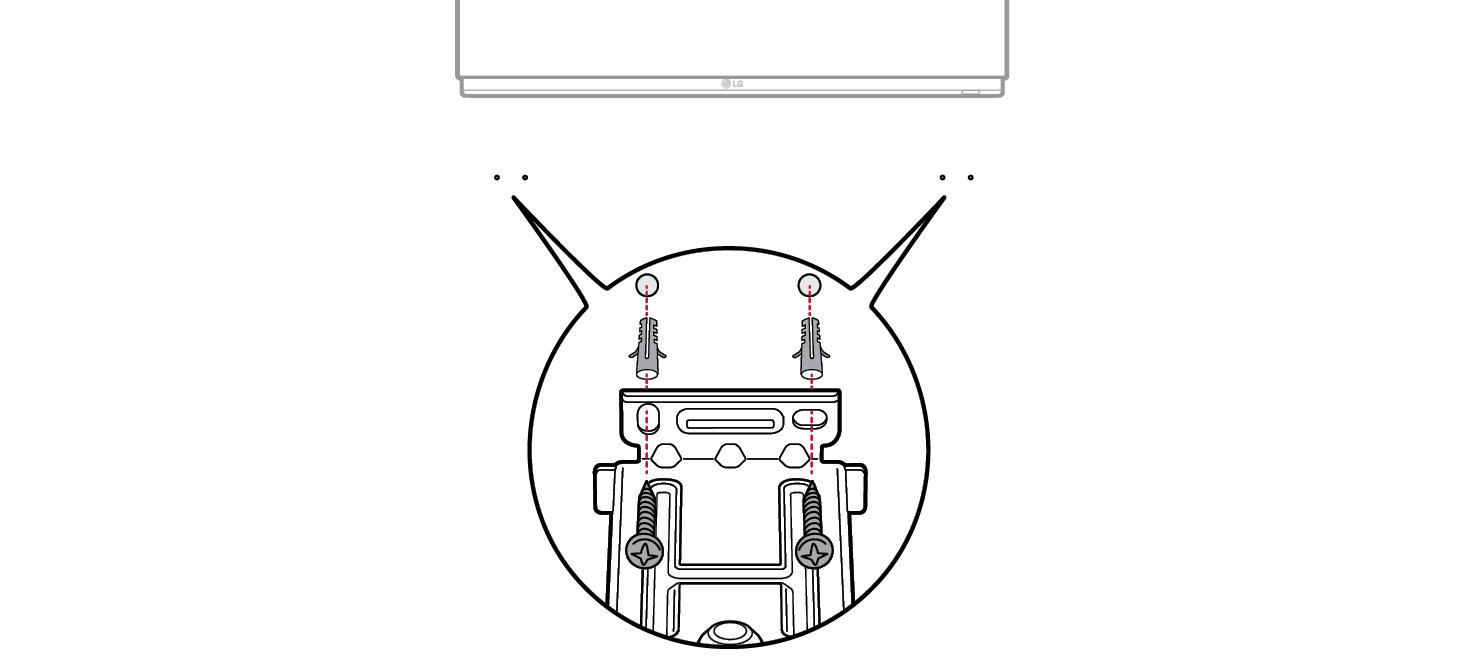

- f Mit den Dübeln und Schrauben die Wandhalterung fest an der Wand anbringen.

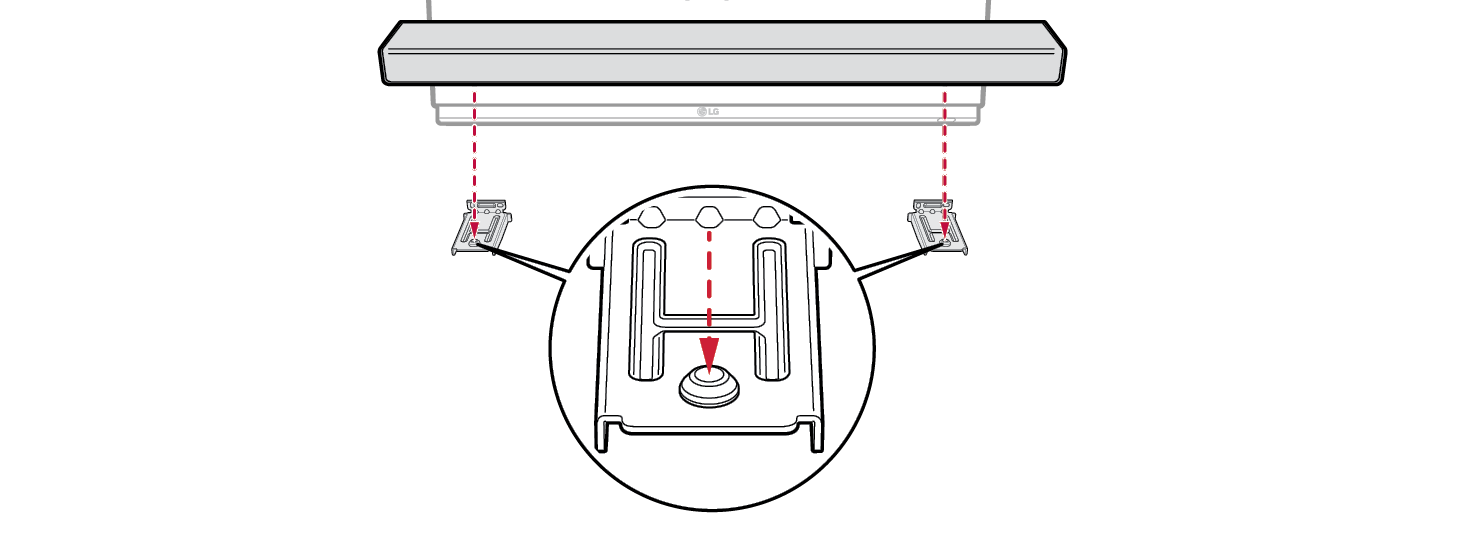

- g Das Produkt auf die Wandhalterung stellen. Das Produkt so auf die Wandhalterung stellen, dass die unten beim Produkt befindlichen Schraubenlöcher an den Schraubenlöchern der Wandhalterung ausgerichtet sind.

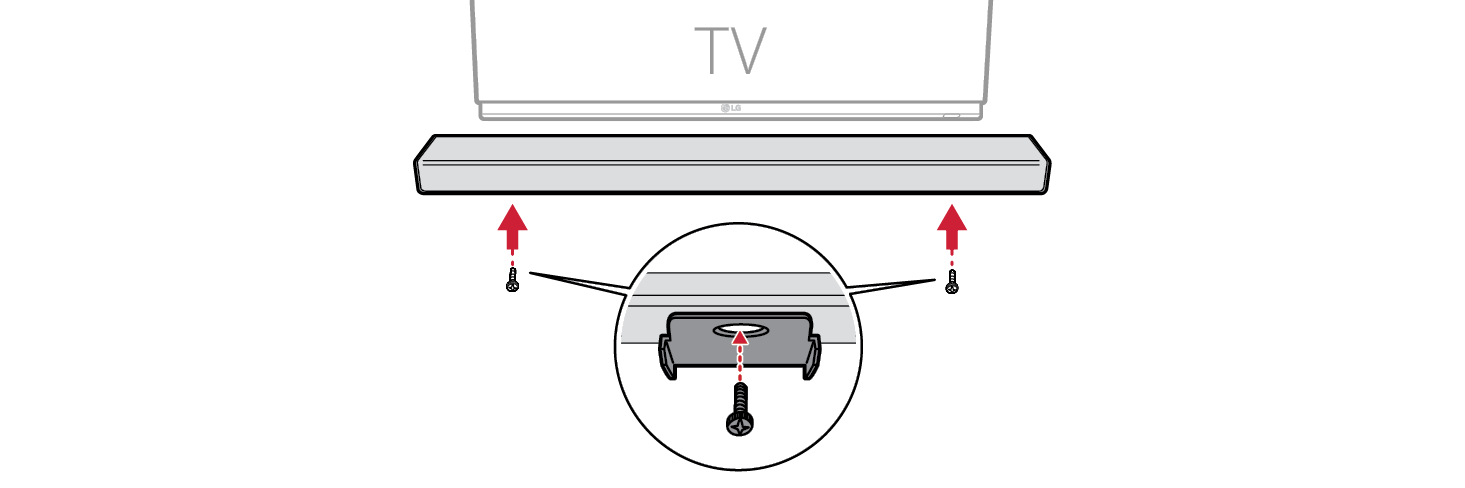

- h Mit den mitgelieferten Schrauben das Produkt an der Wandhalterung befestigen.
