Montaggio a parete del prodotto - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Controlli prima del montaggio a parete
Questo prodotto può essere montato a parete.
Per fissare il prodotto a una parete, seguire le istruzioni che seguono.
Controllare prima quanto segue.
- • Dopo il montaggio a parete, potrebbe essere difficile collegare cavi e dispositivi esterni. Per prima cosa, collegare al prodotto il dispositivo esterno con il cavo di collegamento corretto, prima di montare a parete il prodotto.
- • Durante il montaggio a parete del prodotto, tenere presente quanto segue. L’operazione può causare danni al prodotto o lesioni personali.
- - Non collocare oggetti sopra il prodotto montato a parete.
- - Fissare saldamente il prodotto alla parete usando le viti di fissaggio, in modo che non possa cadere.
- - Accertare che sia fuori dalla portata dei bambini. Tirare o scuotere il prodotto montato può provocarne la caduta.
- • Sul lato superiore del prodotto sono presenti anche altoparlanti. Quando si installa il prodotto sotto al televisore, installarlo a una distanza di 10 cm dal lato inferiore del televisore.
- • Durante il montaggio, assicurarsi che vengano fissate tutte le viti in dotazione. Se le viti non sono serrate completamente, il prodotto può inclinarsi o capovolgersi, causando danni. Se le viti vengono serrate con forza eccessiva, se ne può causare il distacco a causa dell’abrasione del giunto della vite.
- • Inserire la vite alla forza appropriata, in modo che non si usuri quando viene utilizzato un avvitatore elettrico.
- • Per installare la staffa, assicurarsi che la parete sia costituita da un materiale in grado di sopportare sufficientemente il peso e le vibrazioni della soundbar, come ad esempio cemento, pietra naturale, mattoni strutturali o montanti in legno.
Componenti per il montaggio del prodotto
|
Soundbar |
|
|
Staffe a parete |
|
|
Viti della Soundbar |
|
|

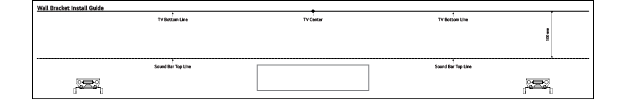

Guida all’installazione delle staffe a parete |
|
In vendita separatamente
|
Viti per le staffe |
|
|

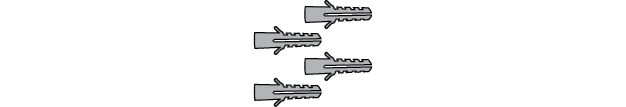

Tasselli per parete |
|
|
|
|
|
|
Le viti e i tasselli per muro necessari per il montaggio del prodotto non sono inclusi in dotazione. Per il montaggio consigliamo le viti a staffa M4 x 35 mm e i tasselli Hilti (HUD-1 6 x 30). |
Montaggio a parete del prodotto
- a Individuare la guida all’installazione delle staffe a parete nella confezione del prodotto.

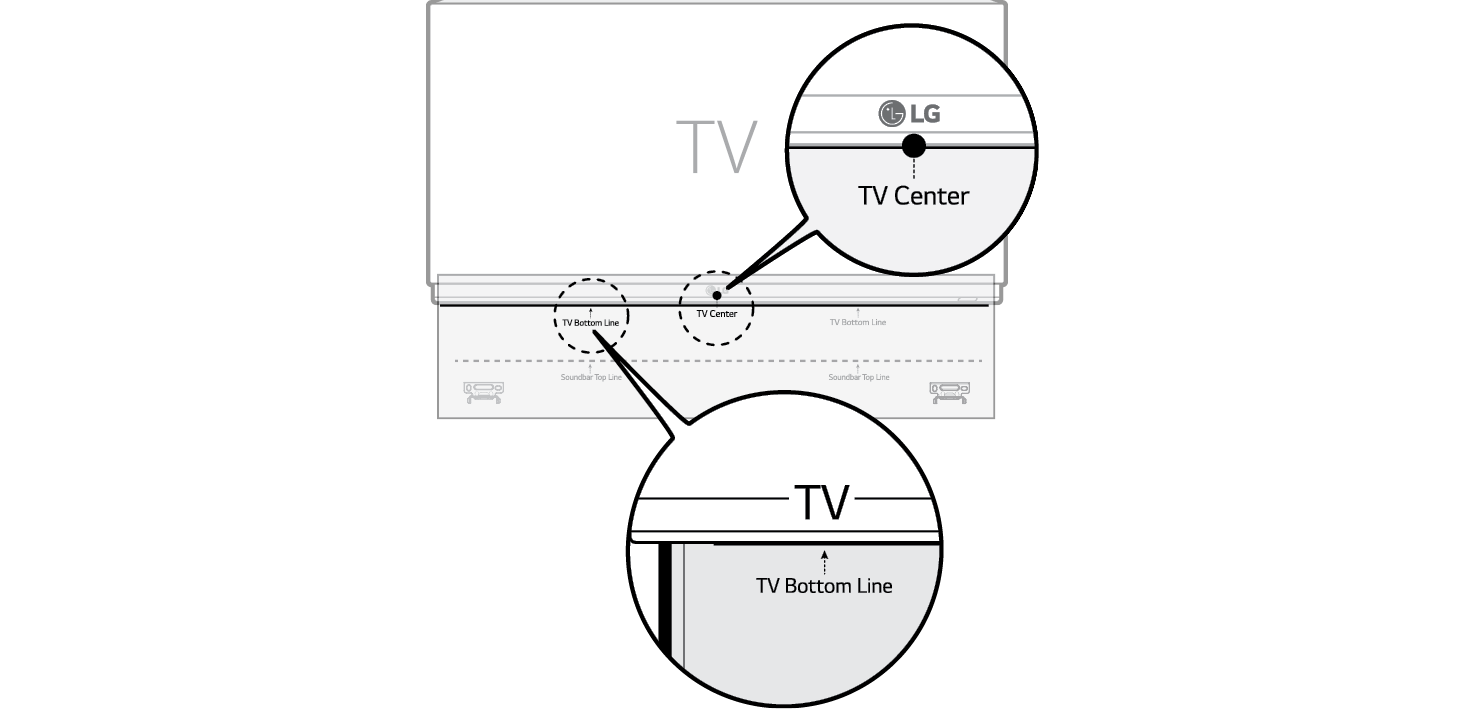

- b Allineare “TV Bottom Line” nella guida all’installazione delle staffe a parete con il lato inferiore del televisore e fissarla alla parete. Allineare il centro del televisore montato a parete con la parte contrassegnata con “TV Center” nella guida all’installazione.

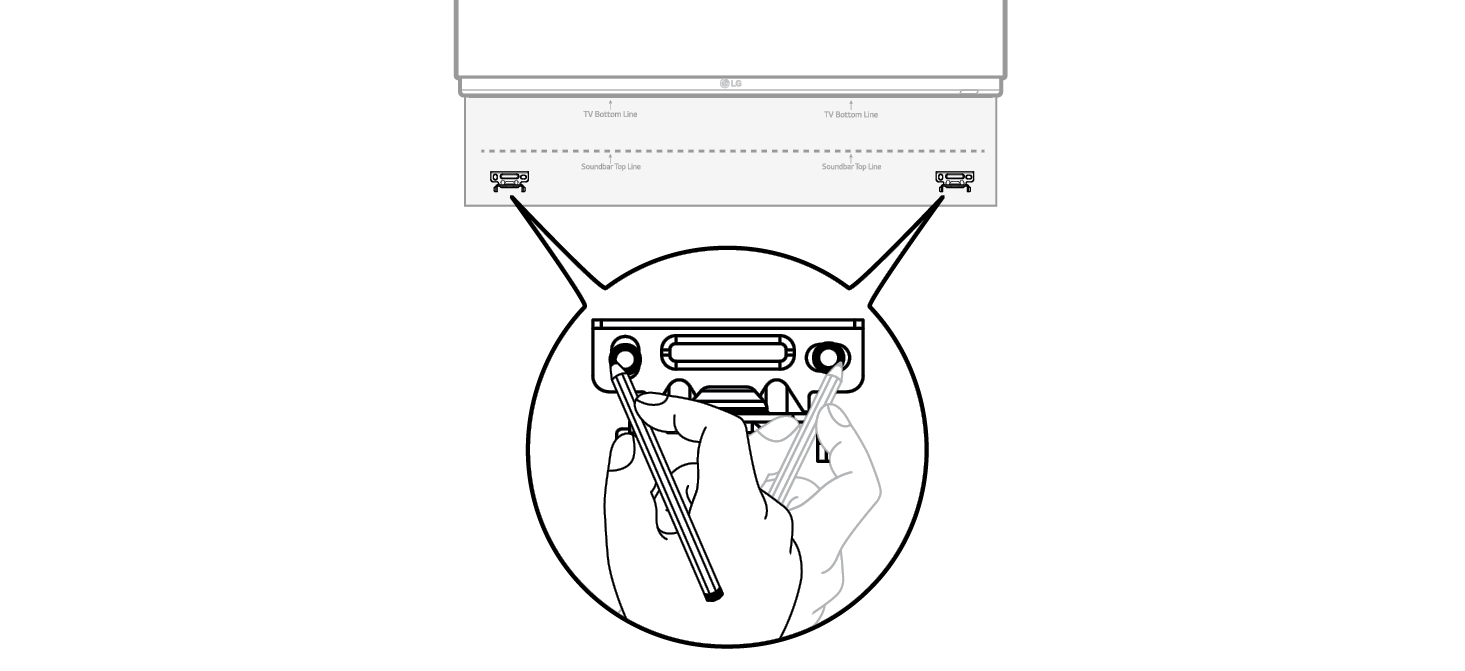

- c Con una penna, contrassegnare i fori per le viti nella guida all’installazione dove saranno fissate le staffe a parete.
- d Praticare i fori nelle posizioni contrassegnate nella guida all’installazione.
- e Rimuovere dalla parete la guida all’installazione delle staffe a parete.

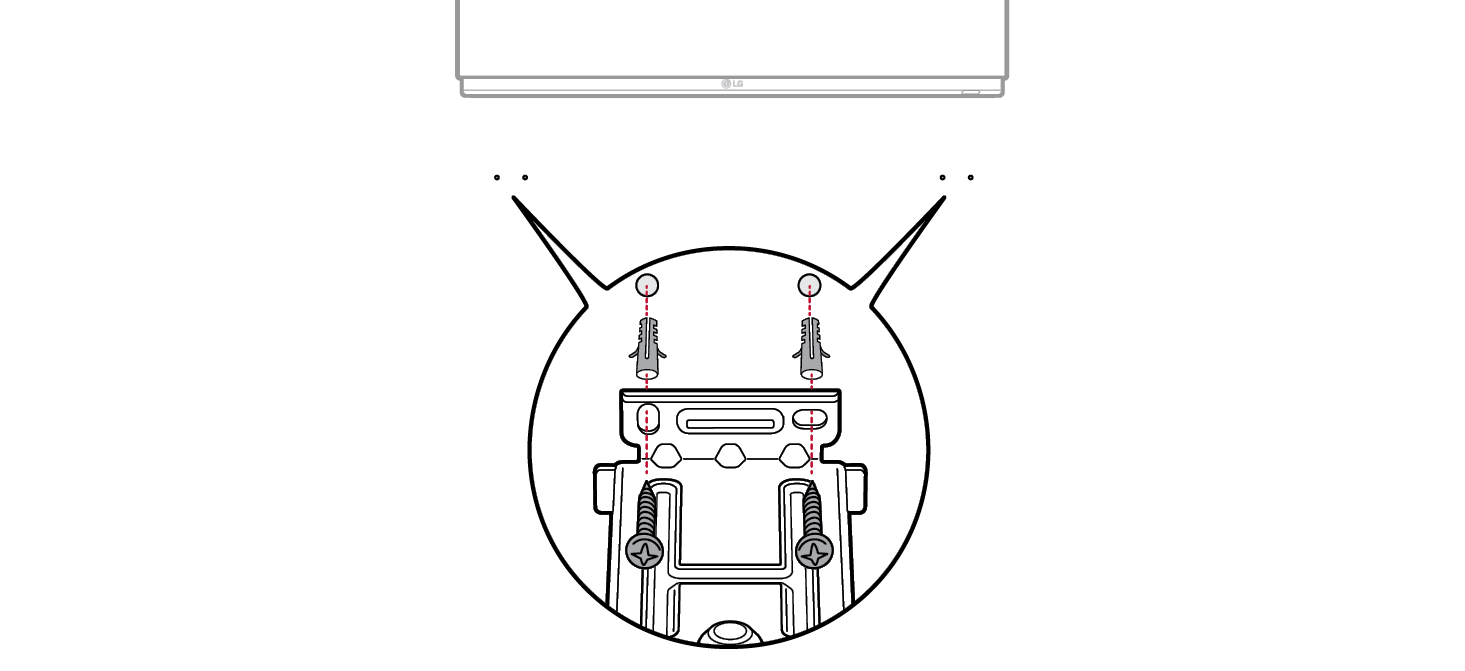

- f Fissare saldamente le staffe alla parete usando i tasselli per parete e le viti.

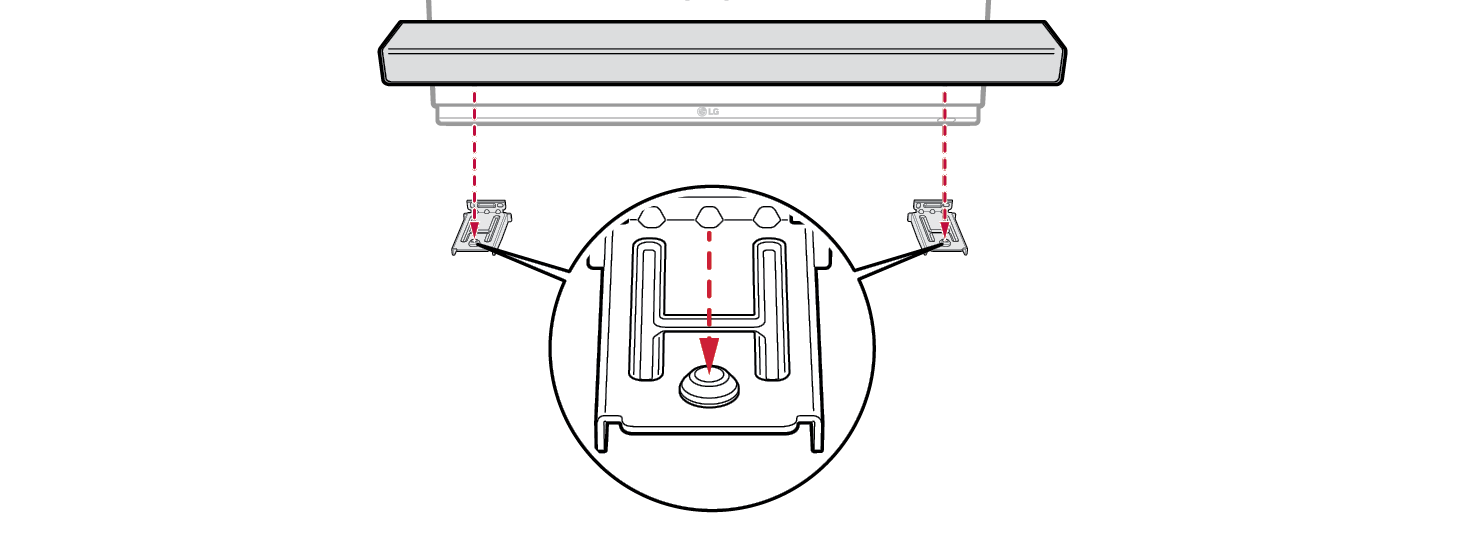

- g Posizionare il prodotto sulle staffe. Posizionare il prodotto sulle staffe in modo che i fori per le viti sul lato inferiore del prodotto siano allineati con i fori per le viti sulle staffe a parete.

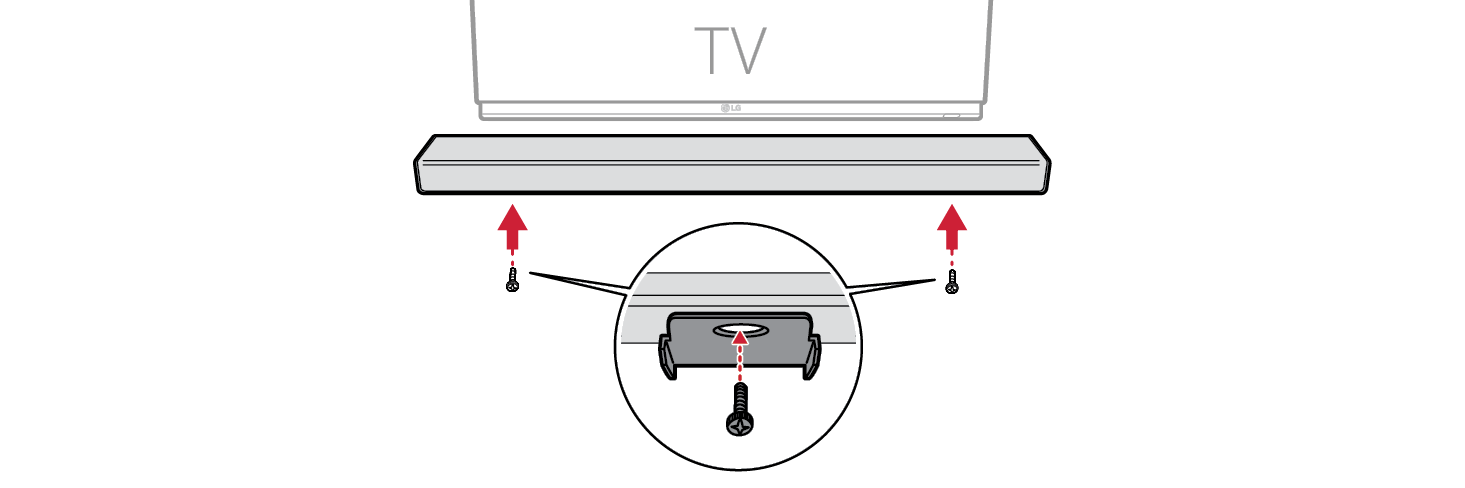

- h Fissare saldamente il prodotto alle staffe a parete usando le viti in dotazione.
