Montaż urządzenia na ścianie - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Sprawdzenie przed montażem na ścianie
Urządzenie można zamontować na ścianie.
Montując urządzenie na ścianie, należy wykonać poniższe polecenia.
Najpierw sprawdź następujące punkty.
- • Podłączenie urządzeń zewnętrznych i kabli po montażu na ścianie może być utrudnione. Po pierwsze, podłącz urządzenie zewnętrzne do soundbara odpowiednim kablem przed zamontowaniem jej na ścianie.
- • Podczas montażu urządzenia na ścianie zwróć uwagę na następujące rzeczy. W trakcie montażu może dojść do uszkodzenia urządzenia albo obrażeń ciała.
- - Nie kładź niczego na zamocowanie na ścianie urządzenie.
- - Zamocuj dobrze urządzenie do ściany używając śrub mocujących, aby nie spadło.
- - Dopilnuj, aby było poza zasięgiem dzieci. Pociąganie za zamontowane urządzenie lub potrząsanie nim może spowodować jego upadek.
- • U góry urządzenia także znajdują się głośniki. W przypadku montażu urządzenia pod telewizorem należy zachować 10 cm odstępu od dolnej krawędzi telewizora.
- • Podczas montażu należy upewnić się, że zamocowano wszystkie załączone wkręty. W przypadku niedokręcenia wkrętów maksymalnie produkt może się przechylić się lub spaść i zostać uszkodzony. Zbyt mocne dokręcanie wkrętów może z kolei spowodować ich odpadnięcie w wyniku starcia łączników.
- • Przykręć śrubę odpowiednio mocno, aby nie zużywała się podczas korzystania z elektrycznego sterownika.
- • Aby zamontować wspornik, należy upewnić się, że ściana wykonana jest z materiału, który jest w stanie wytrzymać ciężar i wibracje soundbara, takiego jak beton, kamień naturalny, cegła strukturalna lub belka drewniana.
Elementy niezbędne do montażu
|
Soundbar |
|
|

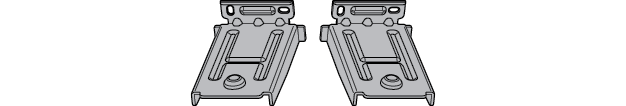

Wspornik ścienny |
|
|
Śruby mocujące soundbar |
|
|

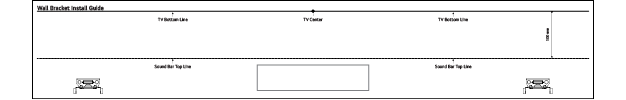

Przewodnik po instalacji na ścianie |
|
Sprzedawane oddzielnie
|
Śruby wspornika |
|
|

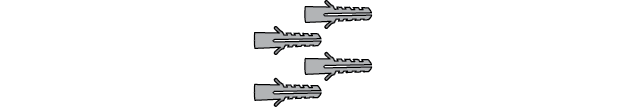

Kołki rozporowe |
|
|
|
|
|
|
Śruby oraz kołki rozporowe nie są dostarczane wraz z produktem. Do montażu zalecamy wkręty mocujące M4 x 35 mm i kołki ścienne Hilti (HUD-1 6 x 30). |
- a Wraz z urządzeniem dostarczono szablon do montażu na ścianie.

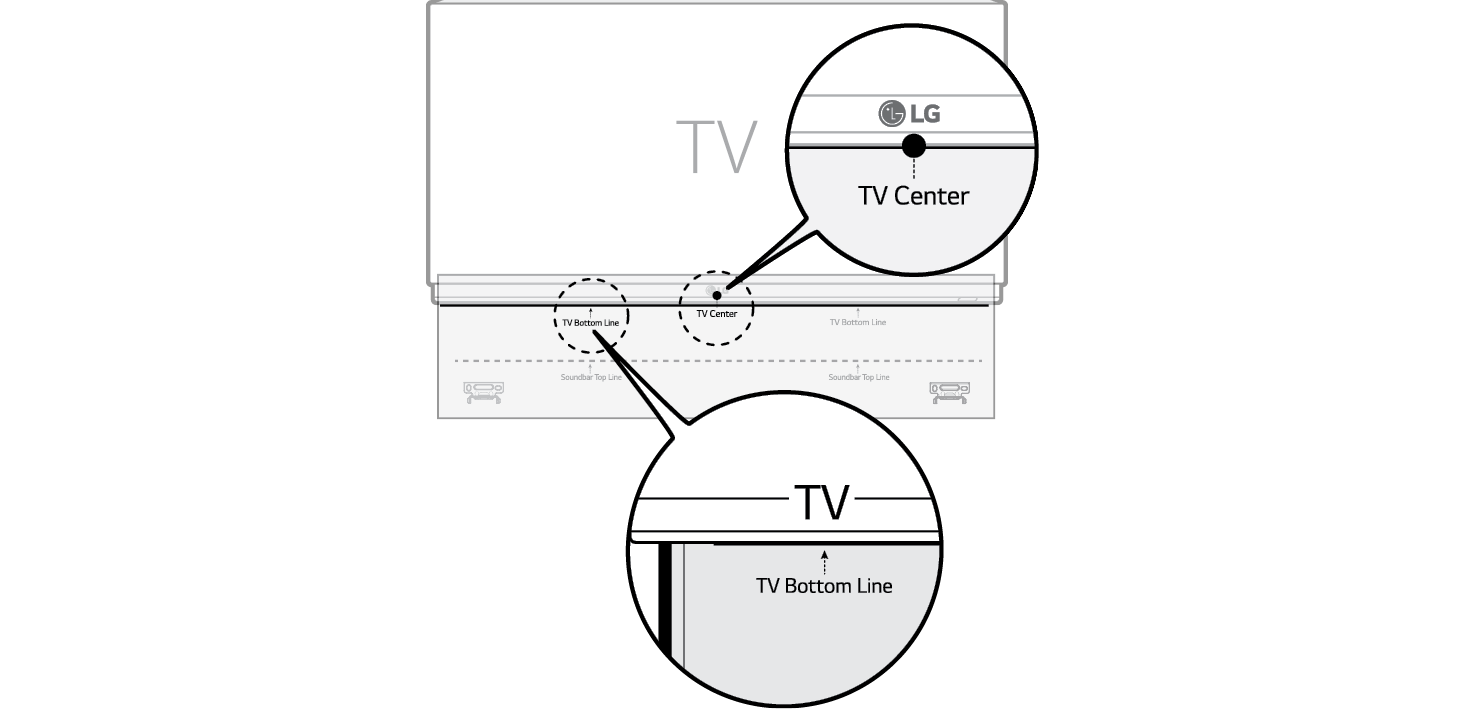

- b Ustaw „TV Bottom Line” na szablonie montażowym w linii z dolną krawędzią telewizora i zamocuj wspornik do ściany. Ustaw środek telewizora montowanego na ścianie w linii z częścią oznaczoną na szablonie jako „TV Center”.

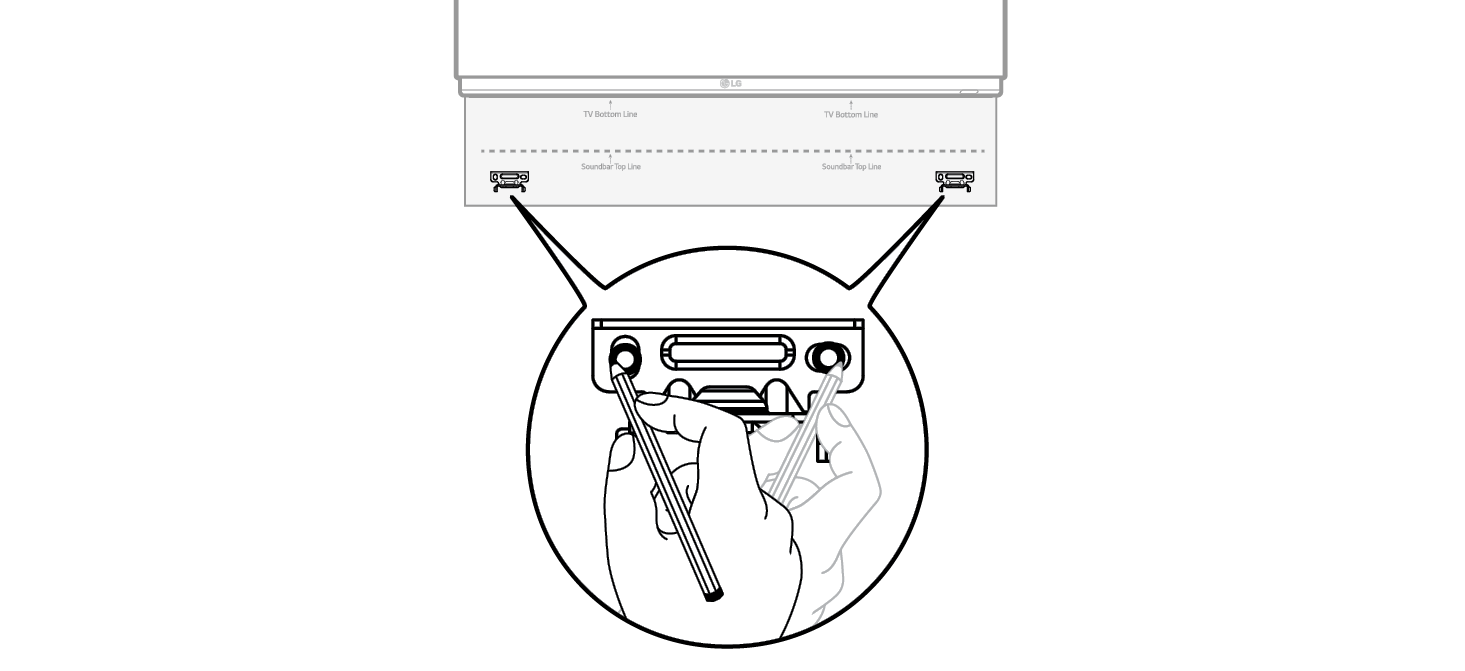

- c Zaznacz otwory w szablonie w miejscu, w którym zamocowane zostaną wsporniki ścienne.
- d Wywierć otwory w zaznaczonych miejscach szablonu.
- e Zdjąć szablon montażowy ze ściany.

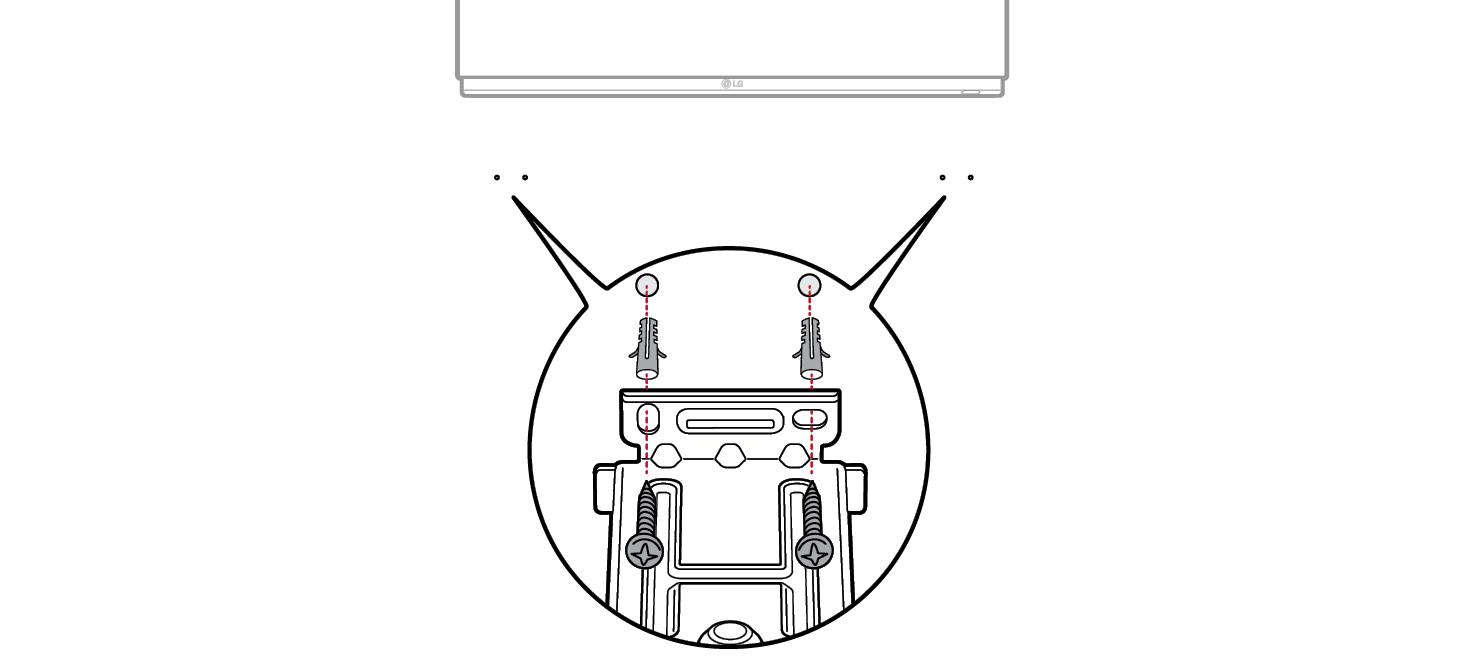

- f Zamocować wsporniki do ściany używając kołków i śrub.

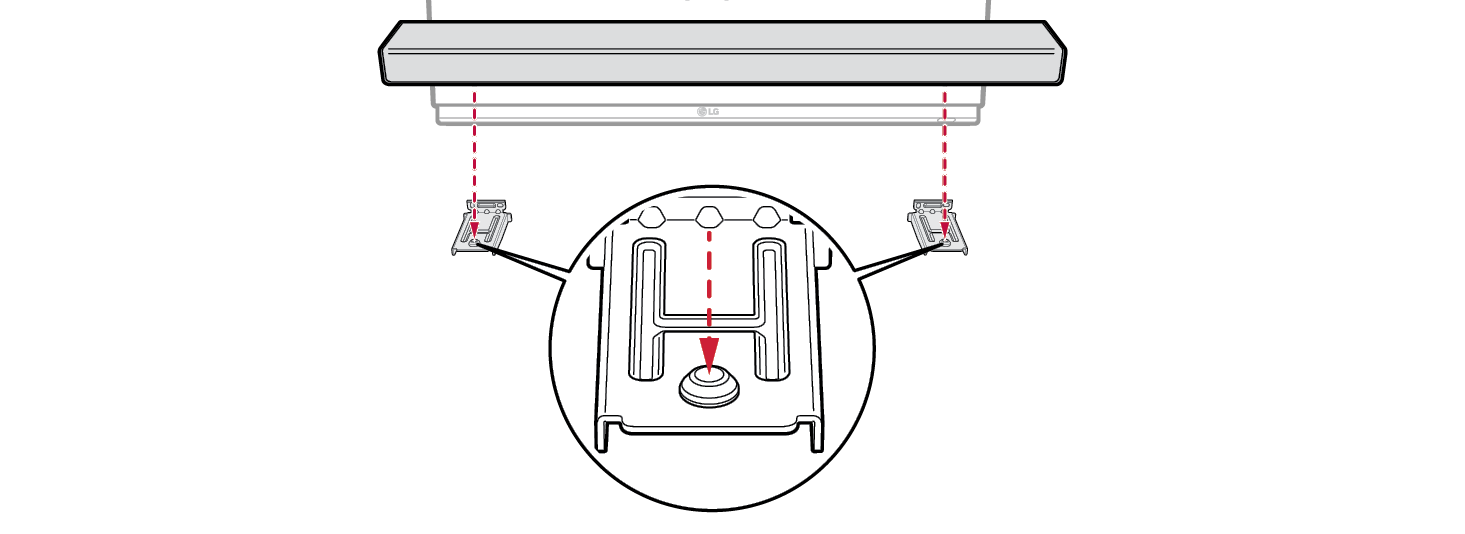

- g Umieścić urządzenie na wspornikach. Ustawić urządzenie na wspornikach tak, aby otwory u dołu urządzenia były dopasowane do otworów wspornika.

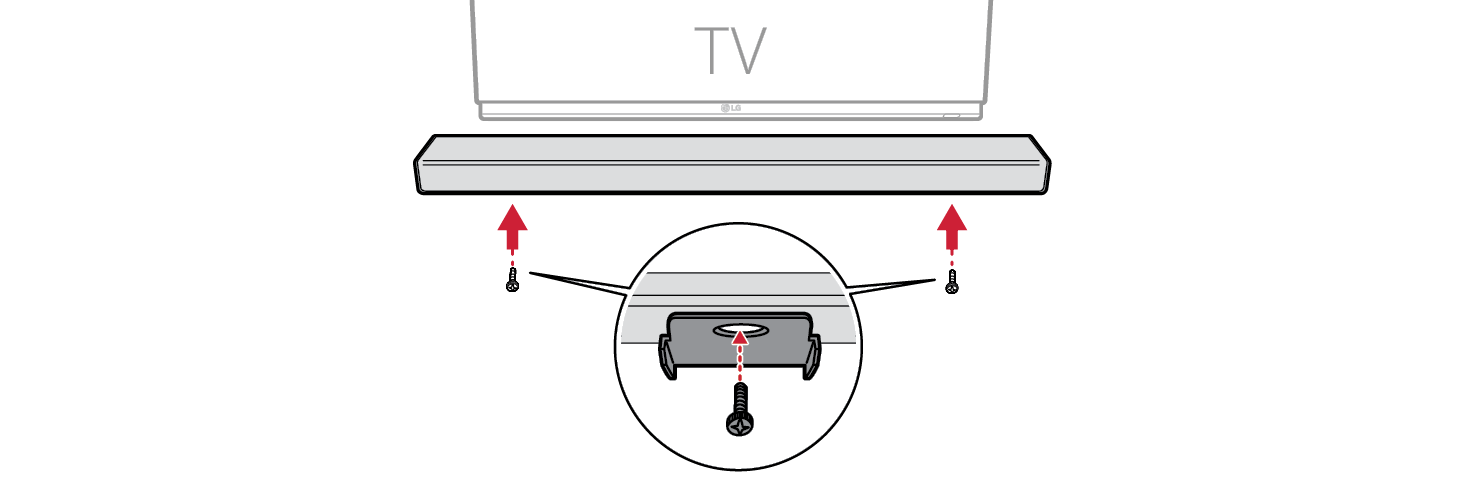

- h Dołączony śrubami mocno przykręcić urządzenie do wsporników.
