Ürünün Duvara Monte Edilmesi - LG Sound Suite AI H7 Wi-Fi SOUNDBAR
Duvara monte etmeden önce kontrol
Bu ürünü ve kablosuz arka hoparlörleri duvara monte edebilirsiniz.
Ürünü ve kablosuz arka hoparlörleri duvara takarken aşağıdaki yönergeleri izleyin.
Lütfen önce aşağıdakileri kontrol edin.
- • Duvara montaj işleminden sonra harici cihazların ve kabloların takılması zor olabilir. Ürünü duvara monte etmeden önce ilk olarak, harici cihazı uygun bağlantı kablosuyla ürüne bağlayın.
- • Ürünü duvara monte ettiğinizde lütfen aşağıdaki konuları göz önünde bulundurun. İşlem esnasında ürün hasarı veya yaralanma oluşabilir.
- - Duvara monte ürünün üst kısmına herhangi bir nesne koymayın.
- - Sabitleme vidalarını kullanarak ürünü duvara düşmeyecek şekilde sabitleyin.
- - Çocukların erişemeyeceği bir konumda olduğundan emin olun. Monte edilen ürünün çekilmesi veya sallanması düşmesine neden olabilir.
- • Ürünün üst kısmında da hoparlörler bulunur. Ürünü TV’nin alt kısmına monte ederken, TV’nin alt kısmından 10 cm uzakta olacak şekilde monte edin.
- • Montaj esnasında, verilen tüm vidaların takıldığından emin olun. Vidalar tam sıkılmazsa, ürün eğilebilir veya devrilebilir ve hasara neden olabilir. Vidaların aşırı güçle sıkılması, vida bağlantısının aşınmasından dolayı vidaların çıkmasına neden olabilir.
- • Elektrikli tornavida kullanırken aşınmaması için vidayı uygun kuvvette sıkın.
- • Braketi takmak için duvarın beton, doğal taş, yapısal tuğla veya ahşap dikme gibi soundbar’ın ağırlığına ve titreşimine yeterince dayanabilecek bir malzemeden yapıldığından emin olun.
Ürün montajı için bileşenler
|
Soundbar |
|
|

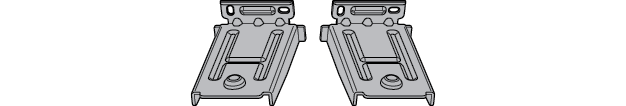

Duvar aparatı |
|
|
Soundbar vidaları |
|
|

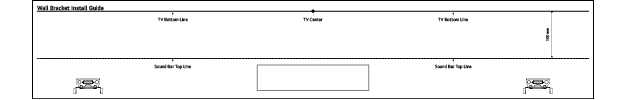

Duvar aparatı montaj kılavuzu |
|
Ayrı satılır
|
Aparat vidaları |
|
|

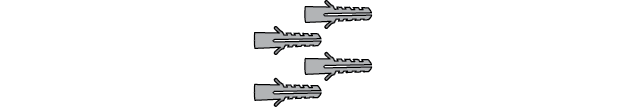

Dübeller |
|
|
|
|
|
|
Ürünün montajı için vidalar ve dübeller dahil değildir. Montaj için M4 x 35 mm braket vidalarını ve Hilti (HUD-1 6 x 30) duvar dübellerini kullanmanızı öneririz. |
- a Ürün paketinden duvar aparatı montaj kılavuzunu bulun.

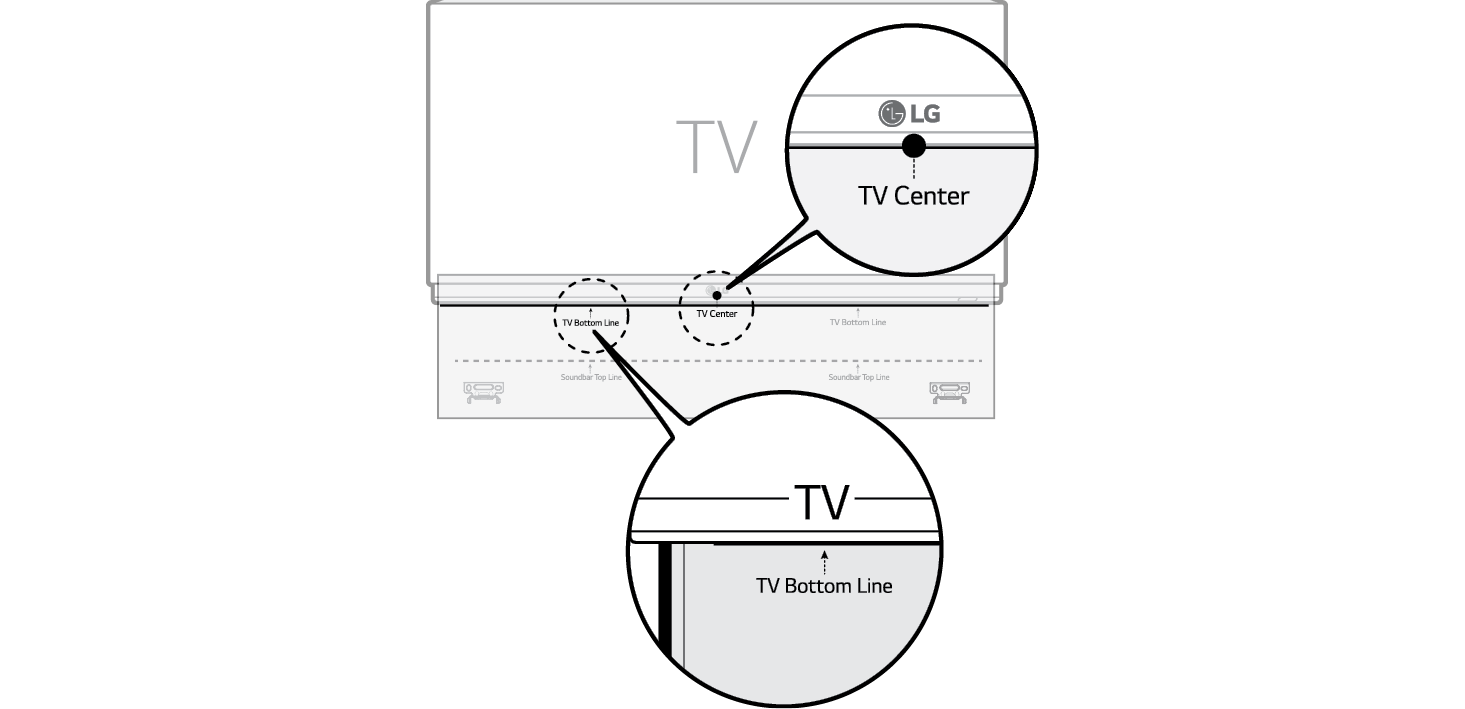

- b Duvar aparatı montaj kılavuzunda “TV Bottom Line”(TV Alt Çizgisi) ifadesi ile TV’nin alt kısmını hizalayın ve duvara takın. Duvara monte TV’nin orta kısmı ile montaj kılavuzundaki “TV Center”(TV Merkez Noktası) olarak işaretlenen bölümü hizalayın.

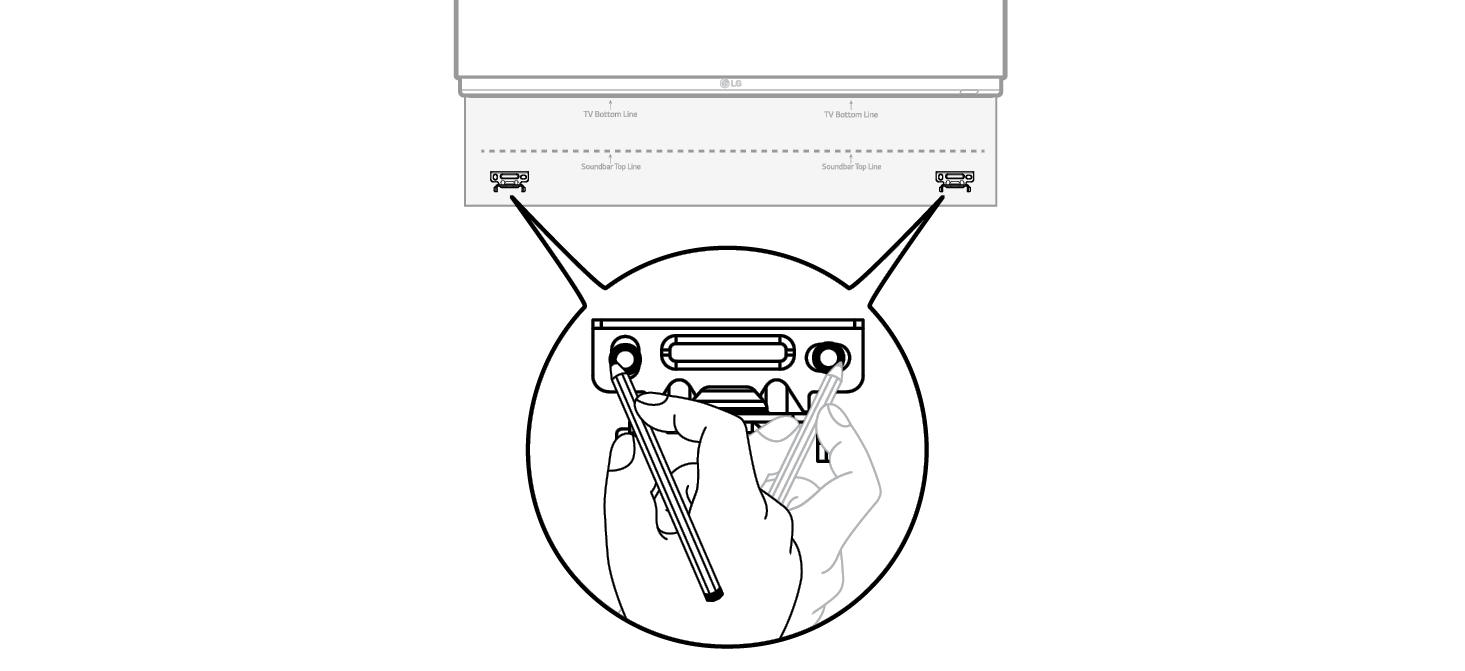

- c Bir kalem ile duvar aparatlarının takılacağı vida deliklerini montaj kılavuzunda işaretleyin.
- d Montaj kılavuzunda işaretlenen konumlara vida delikleri açın.
- e Duvar aparatı montaj kılavuzunu duvardan çıkarın.

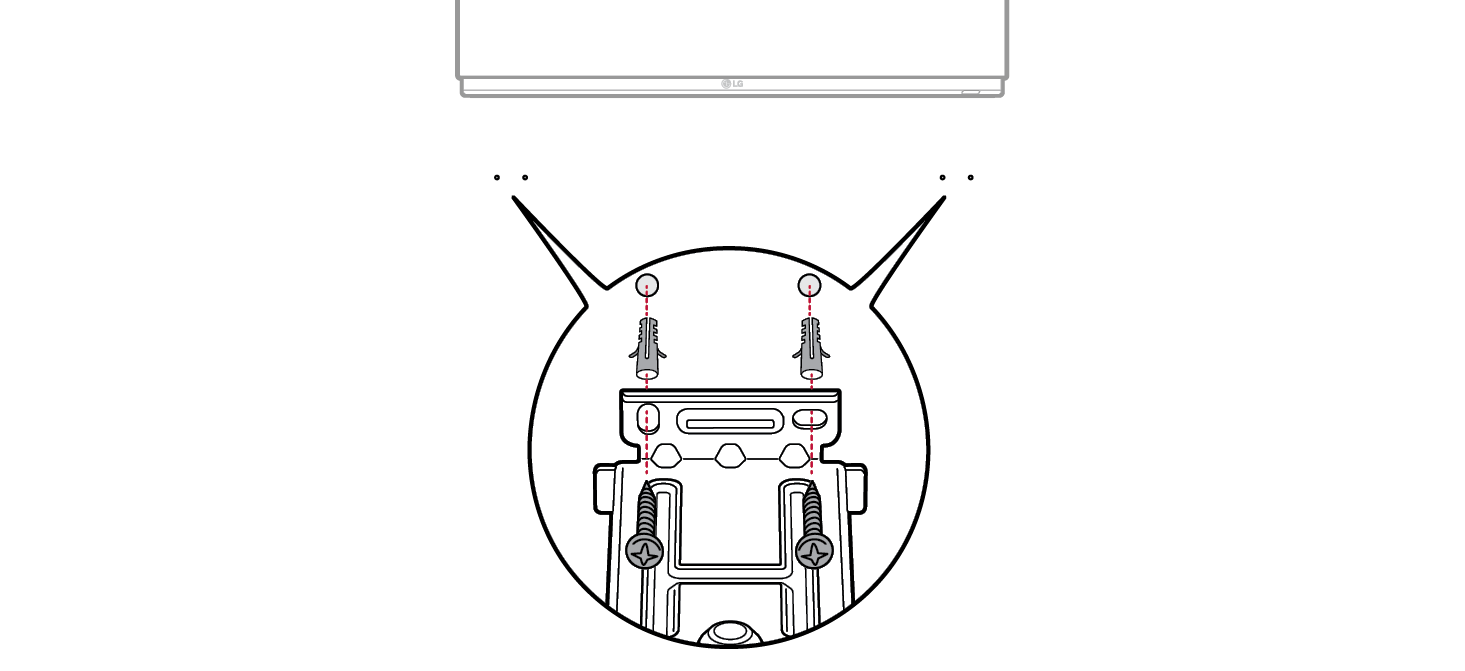

- f Dübelleri ve vidaları kullanarak aparatları duvara sıkıca sabitleyin.

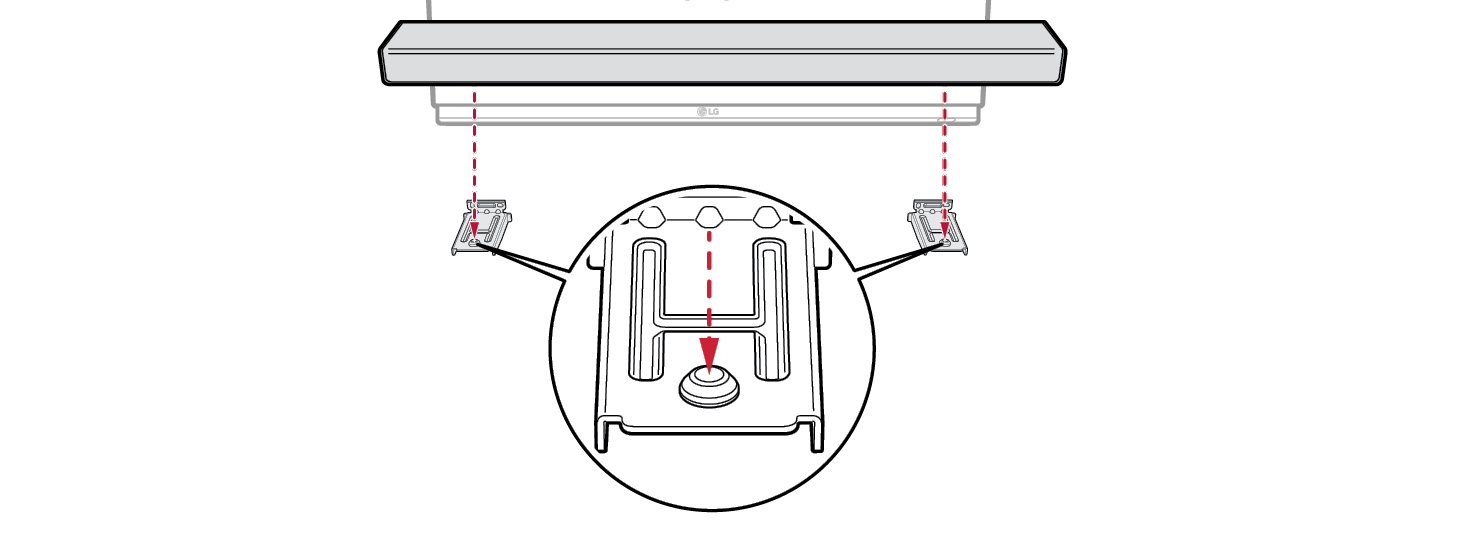

- g Ürünü aparatlara yerleştirin. Ürünün alt kısmındaki vida delikleri duvar aparatındaki vida delikleri ile hizalı olacak şekilde ürünü aparatlar üzerinde konumlandırın.

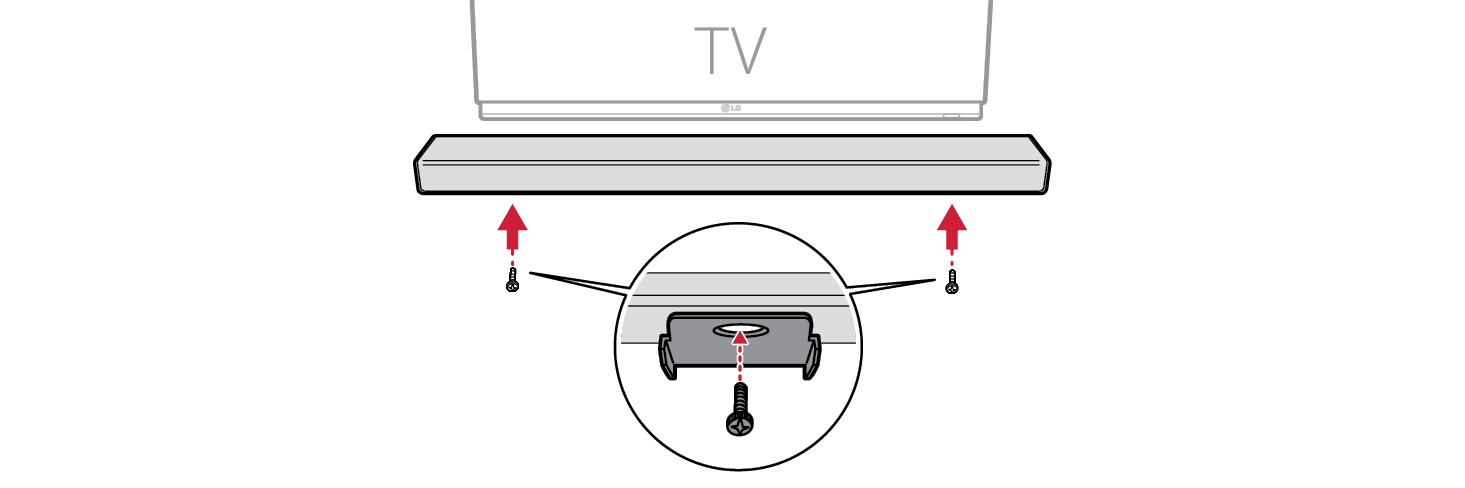

- h Verilen vidaları kullanarak ürünü duvara sıkıca yerleştirin.
