Sound Bar Quick Guide

Conexión del producto

Si conecta la barra de sonido al subwoofer inalámbrico, podrá disfrutar de un sonido más completo.

Conexión automática al subwoofer inalámbrico

Una vez finalizada la instalación, el subwoofer inalámbrico se conecta a la barra de sonido automáticamente. Conecte la barra de sonido al subwoofer en el orden que se indica a continuación.

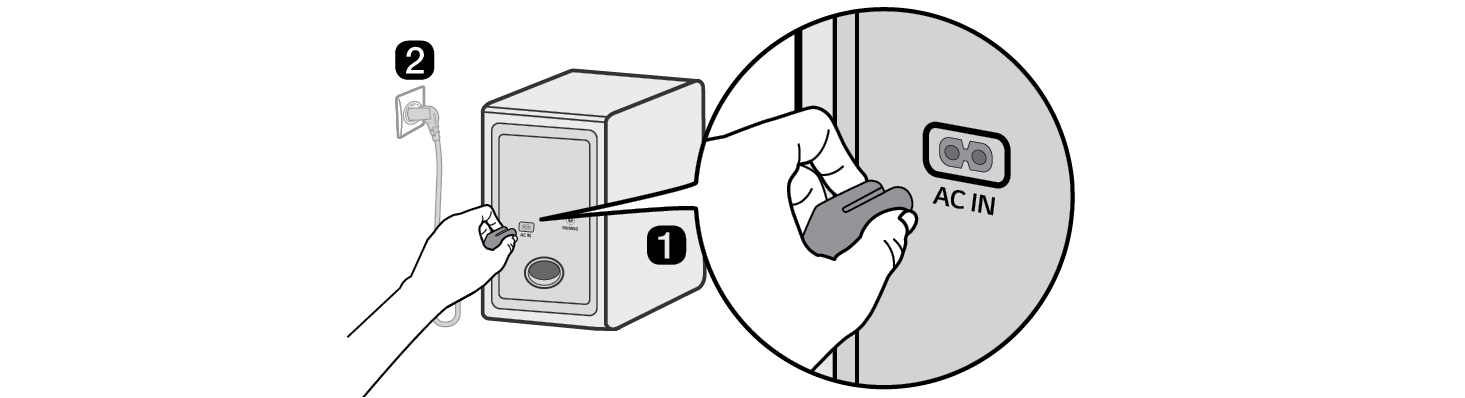

a Conecte el cable de alimentación al subwoofer inalámbrico.
b Conecte el cable de alimentación conectado al subwoofer inalámbrico a un tomacorriente.

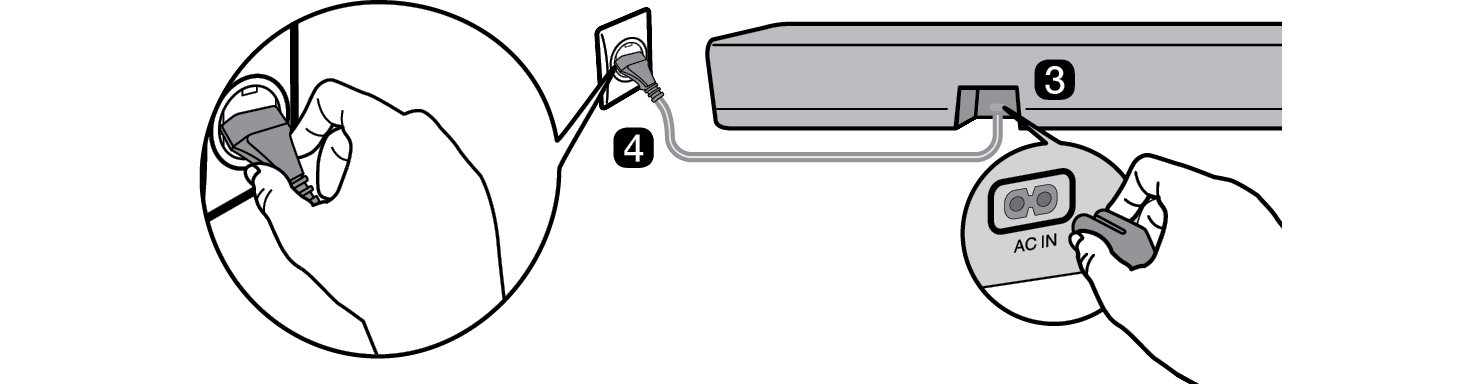

c Conecte el cable de alimentación a la barra de sonido.
d Conecte el cable de alimentación conectado a la barra de sonido a un tomacorriente.
e Presione el botón Encendido/Apagado en la barra de sonido para encenderla.

f Una vez establecida la conexión automáticamente, verá que el LED del subwoofer inalámbrico se ilumina en verde.

Verificar la conexión mediante el LED del subwoofer inalámbrico

Puede comprobar el estado de conexión si mira el LED del subwoofer inalámbrico.

Color del LED	Estado
Parpadeo en verde	Conexión en curso
Verde	Conexión correcta
Rojo	Conexión incorrecta o el subwoofer está en estado de espera
Apagado	El cable de alimentación no está conectado

Conexión manual del subwoofer inalámbrico

Si el LED del subwoofer inalámbrico está iluminado en rojo, significa que la barra de sonido no está conectada al subwoofer. En este caso, conéctela en el orden que se indica a continuación.

a Presione el botón Encendido/Apagado en la barra de sonido para apagarla.

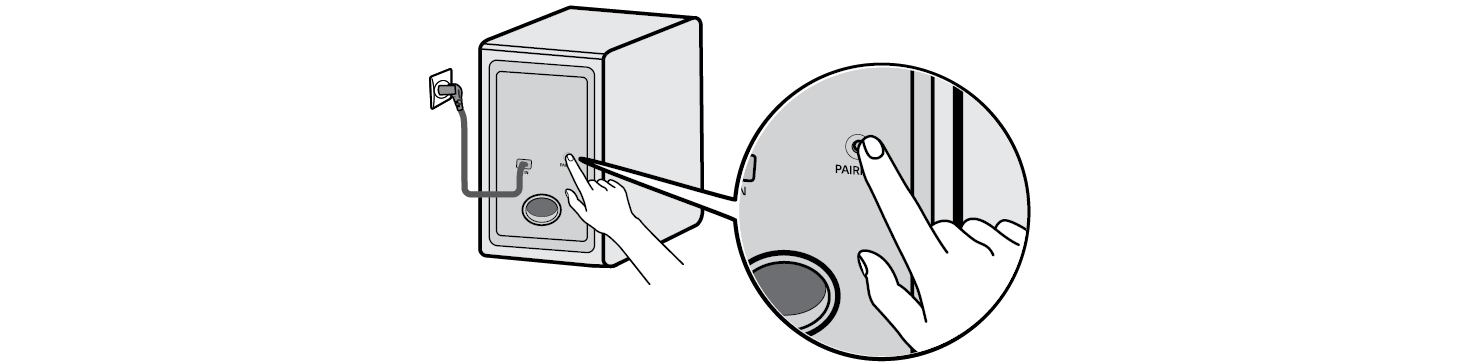

b Presione el botón PAIRING en la parte trasera del subwoofer inalámbrico. Verifique si el LED del subwoofer parpadea en verde. Si sigue viendo un LED rojo en el subwoofer inalámbrico, vuelva a mantener presionado el botón en la parte trasera del subwoofer.

c Presione el botón Encendido/Apagado en la barra de sonido para encenderla.
d Una vez establecida la conexión, verá que el LED del subwoofer inalámbrico se ilumina en verde.

Nota

Instale la barra de sonido lo más cerca posible del subwoofer inalámbrico. Cuanta menos distancia haya entre la barra de sonido y el subwoofer inalámbrico, mayor será la calidad de sonido.
Asegúrese de que no haya obstáculos entre la barra de sonido y el subwoofer inalámbrico.
Para evitar las interferencias inalámbricas, mantenga una distancia mínima de 1 m entre la barra de sonido o el subwoofer inalámbrico y cualquier dispositivo periférico que genere ondas electromagnéticas potentes (p. ej., routers inalámbricos, hornos microondas, etc.).

Cómo conectar las bocinas traseras

Conexión automática

Una vez finalizada la instalación, las bocinas traseras se conectan a la barra de sonido automáticamente. Conecte la barra de sonido a las bocinas traseras en el orden que se indica a continuación.

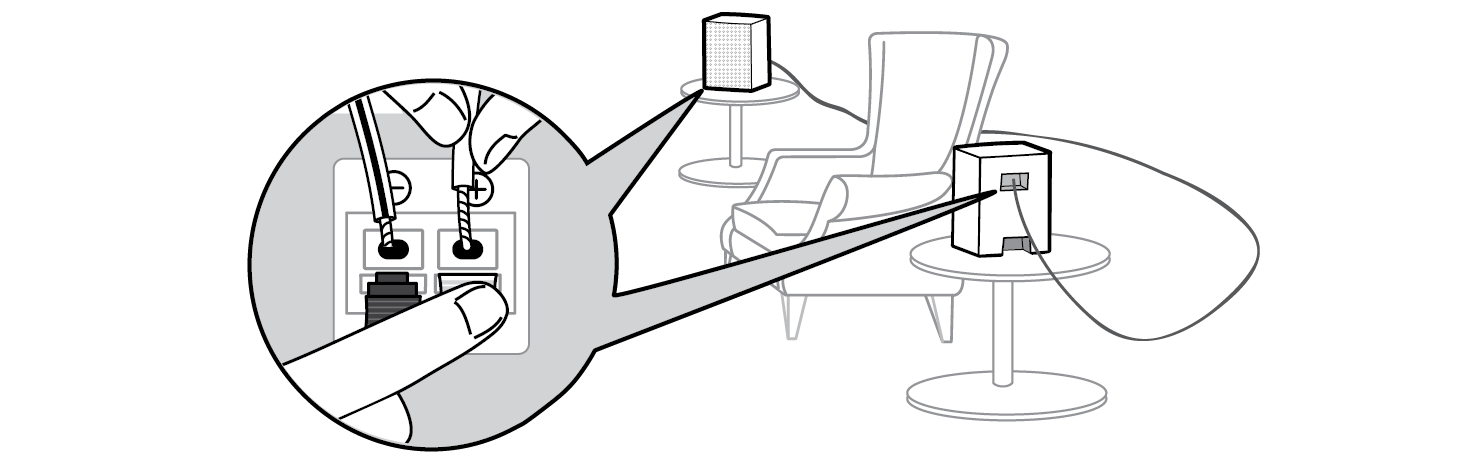

a Conecte los cables de las bocinas a los terminales correspondientes de las bocinas traseras (izquierdo, derecho). Conecte el cable con franjas negras al terminal negativo y el otro cable al terminal positivo.

b Conecte el cable de alimentación a la bocina trasera.
c Conecte el cable de alimentación conectado a la bocina trasera a un tomacorriente.
d Presione el botón Encendido/Apagado en la barra de sonido para encenderla.
e Una vez establecida la conexión automáticamente, verá que el LED de la bocina trasera se ilumina en verde.

Nota

Utilice únicamente las bocinas incluidas con el producto. El uso de otras bocinas puede ocasionar un mal funcionamiento.
Conecte los cables de las bocinas a los terminales correspondientes. Conecte el cable positivo al terminal positivo y el cable negativo al terminal negativo. Un cable conectado de forma incorrecta distorsionará el sonido o no generará bajos.
Conecte el producto a las bocinas y utilice los cables suministrados al comprar el producto.
Si conecta el producto a bocinas o cables distintos de los suministrados al comprar el producto, puede producirse un deterioro de la calidad del sonido o un mal funcionamiento de las bocinas.
Cuando conecte bocinas al producto, conecte solo una bocina al puerto de salida que corresponda a la bocina.
Si conecta varias bocinas a un puerto de salida, puede causar un mal funcionamiento del producto o de las bocinas.

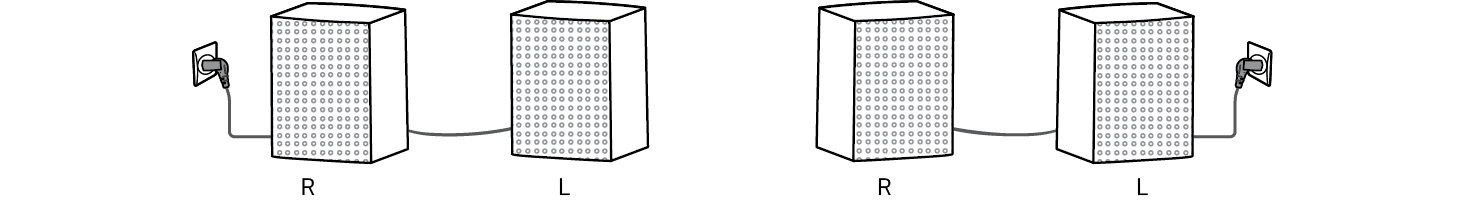

Si la posición del conector de alimentación es diferente durante la instalación de las bocinas traseras, puede cambiar la posición del canal I/D de las bocinas traseras con la aplicación LG ThinQ.

Verificación del estado de conexión mediante el color del LED

Puede verificar el estado de conexión mediante el LED de la bocina trasera.

Color del LED	Estado
Parpadeo en verde	Conexión en curso
Verde	Conexión correcta
Rojo	Mala conexión, o las bocinas traseras están en modo de espera
Apagado	El cable de alimentación no está conectado

Conexión manual

Si el LED de la bocina trasera está iluminado en rojo, significa que la barra de sonido no está conectada a las bocinas traseras. En este caso, conéctela en el orden que se indica a continuación.

a Presione el botón Encendido/Apagado en la barra de sonido para apagarla.

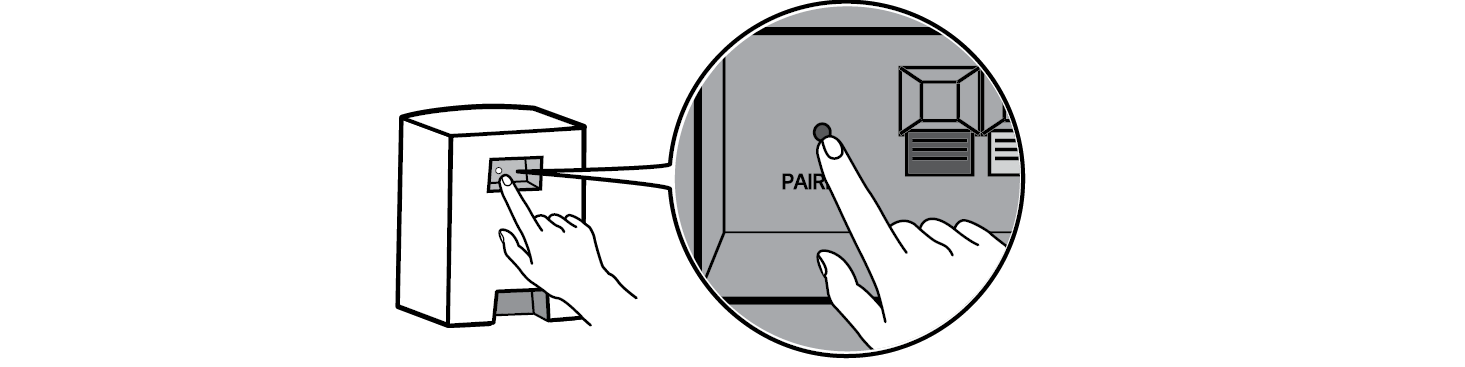

b Presione el botón PAIRING en la parte trasera de la bocina trasera. Verifique si el LED de la bocina trasera parpadea en verde.

c Presione el botón Encendido/Apagado en la barra de sonido para encenderla.
d Una vez establecida la conexión, verá que el LED de la bocina trasera se ilumina en verde.

Nota

Mantenga las bocinas traseras a una distancia mínima de 30 cm con respecto a la televisión o monitor.

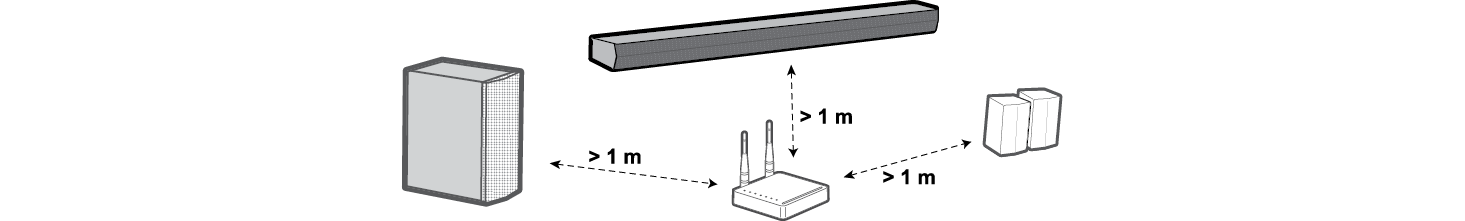

Para evitar las interferencias inalámbricas, mantenga una distancia mínima de 1 m entre la barra de sonido o las bocinas traseras y cualquier dispositivo periférico que genere ondas electromagnéticas potentes (p. ej., routers inalámbricos, hornos microondas, etc.).

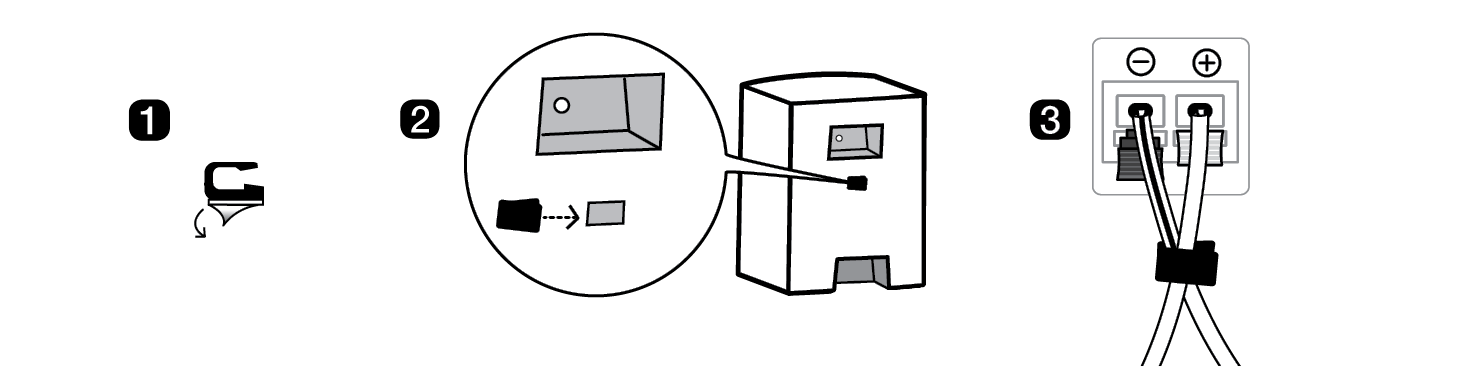

Organización de los cables (opcional)

Puede organizar el cable de las bocinas con las bridas para cables suministradas.

Nota

Después de haber realizado todas las conexiones, puede organizar los cables según sea necesario.
