Sound Bar Quick Guide

Instalação e uso do aparelho

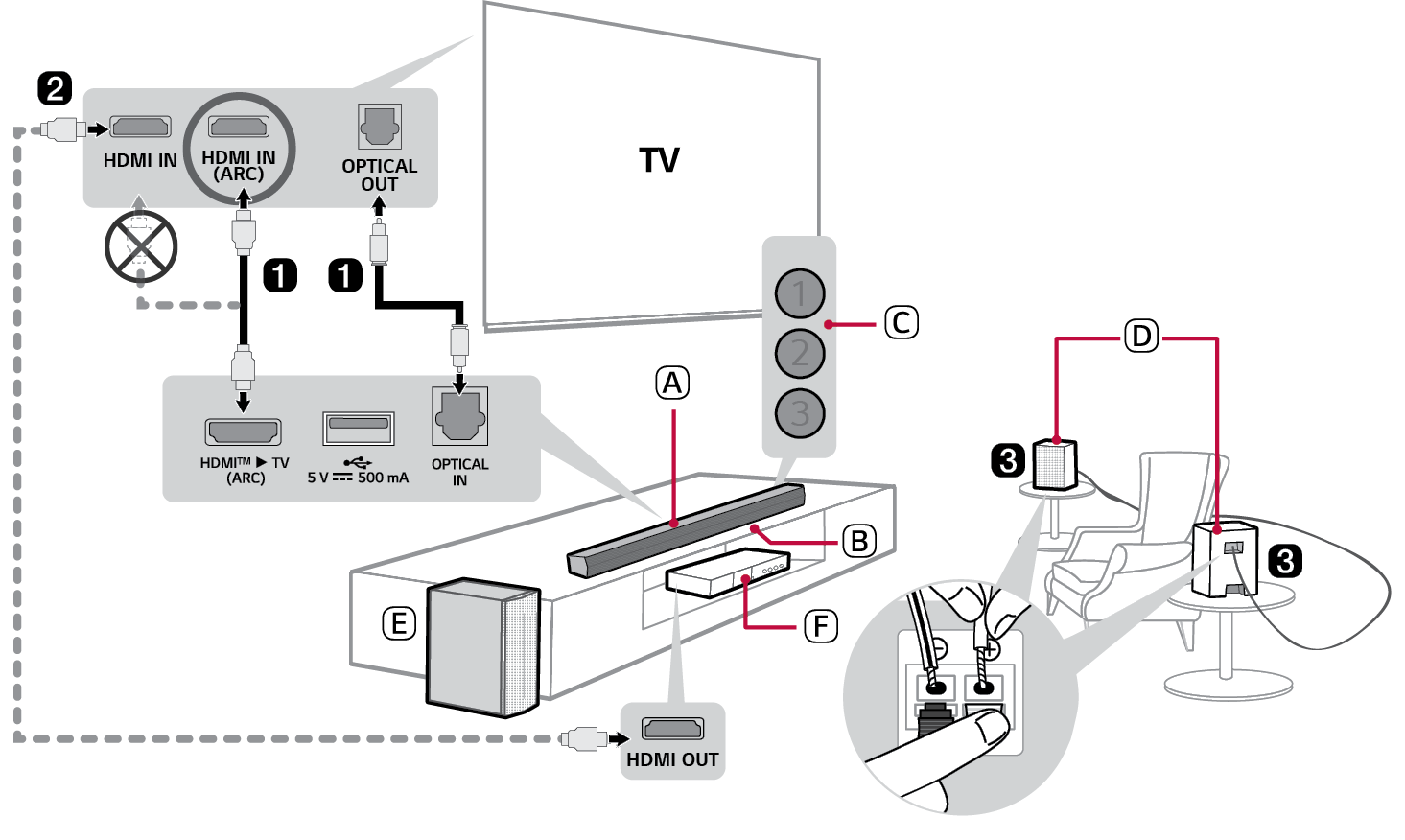

a Conecte a barra de som à sua TV por meio de um cabo óptico ou um cabo HDMI.

A Barra de som
B Receptor do controle remoto
C LED de status (ABC)
D Alto-falantes traseiros
E Subwoofer sem fio - Instale-o próximo a barra de som.
F Dispositivo externo - (reprodutor de Blue-ray, console de jogos etc.)
b Se estiver usando um dispositivo externo (p. ex. decodificador de sinais, reprodutor de Blue-ray, console de jogos etc.), conecte-o à TV por meio de um cabo HDMI.
c Conecte os alto-falantes traseiros usando um cabo de alto-falante. Ao conectar os alto-falantes traseiros, conecte o cabo listrado preto ao terminal negativo de cada alto-falante e o cabo restante ao terminal positivo de cada alto-falante.
d Conecte a alimentação na seguinte ordem: subwoofer sem fio [ alto-falantes traseiros [ barra de som. Em seguida, ligue a barra de som. Quando a conexão for automaticamente estabelecida com a barra de som, os LEDs no subwoofer sem fio e no alto-falante traseiro ficarão verdes. ([ Veja “Conexão do aparelho” na página 6.)
e Conexão do produto ao smartphone via Bluetooth ([ Veja “Conexão via Bluetooth” na página 38.)
A Toque no botão Configurações em seu smartphone e selecione Bluetooth. Ative a função Bluetooth. (Desativado > Ativado)
B Pressione o botão Emparelhamento com Bluetooth. Após alguns instantes, o LED1 e o LED2 piscarão na cor branca.
C Pesquise e toque no produto em seu smartphone. O produto será exibido como “LG S60TR(XX)”.
D Quando o aparelho estiver conectado ao smartphone via Bluetooth, o LED1 e o LED2 ficarão na cor branca.
f Conexão do aplicativo LG ThinQ ([ Veja “Conectando o produto via aplicativo LG ThinQ” na página 41.)
A Pesquise e instale o aplicativo LG ThinQ no Google Play ou na App Store em seu smartphone.
B Para obter mais informações relacionadas a utilização do produto selecione [Ajuda] em [Configurações].

Conexão manual da barra de som ao subwoofer sem fio ou aos alto-falantes traseiros ([ Veja “Conexão manual do subwoofer sem fio”, “Conexão manual” na página 8, 11.)

Caso observe um LED vermelho no subwoofer sem fio ou no alto-falante traseiro, significa que a barra de som não está conectada aos alto-falantes. Neste caso, conecte-os na seguinte ordem.

A Pressione o botão Liga/Desliga na barra de som para desligá-la.
B Pressione o botão PAIRING na parte traseira do subwoofer sem fio ou no alto-falante traseiro. Verifique se cada LED pisca na cor verde.

Caso ainda veja um LED vermelho na parte traseira do subwoofer sem fio, mantenha pressionado o botão PAIRING novamente.

C Pressione o botão Liga/Desliga na barra de som para ligá-la.
D Quando a conexão for estabelecida, você verificará uma luz LED verde acesa no subwoofer sem fio ou no alto-falante traseiro.

Sumário

Guia rápido da barra de som

2 Instalação e uso do aparelho

Instalação

6 Conexão do aparelho

13 Configuração do som surround

Conheça o aparelho

17 Parte frontal

22 Parte traseira

23 Conheça o controle remoto

Diversas configurações práticas

26 Funções práticas

27 Como alterar as configurações

28 Ajuste de som

29 Função de aviso de voz

Conexão à TV

30 Conexão com um cabo óptico

32 Conexão via Bluetooth

33 Conexão com um cabo HDMI

Conexão com um dispositivo externo

35 Conexão com um cabo HDMI

37 Conexão com um cabo óptico

Uso do aparelho como sistema de áudio

38 Conexão via Bluetooth

41 Conectando o produto via aplicativo LG ThinQ

41 Instalando o aplicativo LG ThinQ e registrando o produto

43 Conexão a um dispositivo de armazenamento USB

Instalação do produto em uma parede

45 Verificação antes da instalação na parede

47 Instalação do produto em uma parede

Precauções de segurança

49 Segurança e regulamentação

52 Prevenção do uso indevido do aparelho

Antes de informar sobre o mau funcionamento do aparelho

56 Solução de problemas

Anexo

59 Especificações

61 Marcas comerciais registradas e licenças

62 Aviso Informativo sobre Software com Código de Fonte Aberto

63 Manuseio do aparelho
