Sound Bar Quick Guide

חיבור כבל HDMI

חבר את הטלוויזיה והמכשיר החיצוני (קונסולת משחקים, נגן DVD, וכדומה) בעזרת כבל HDMI על מנת להינות מצלילים עמוקים ועשירים.

חיבור למכשיר חיצוני דרך A HDMI

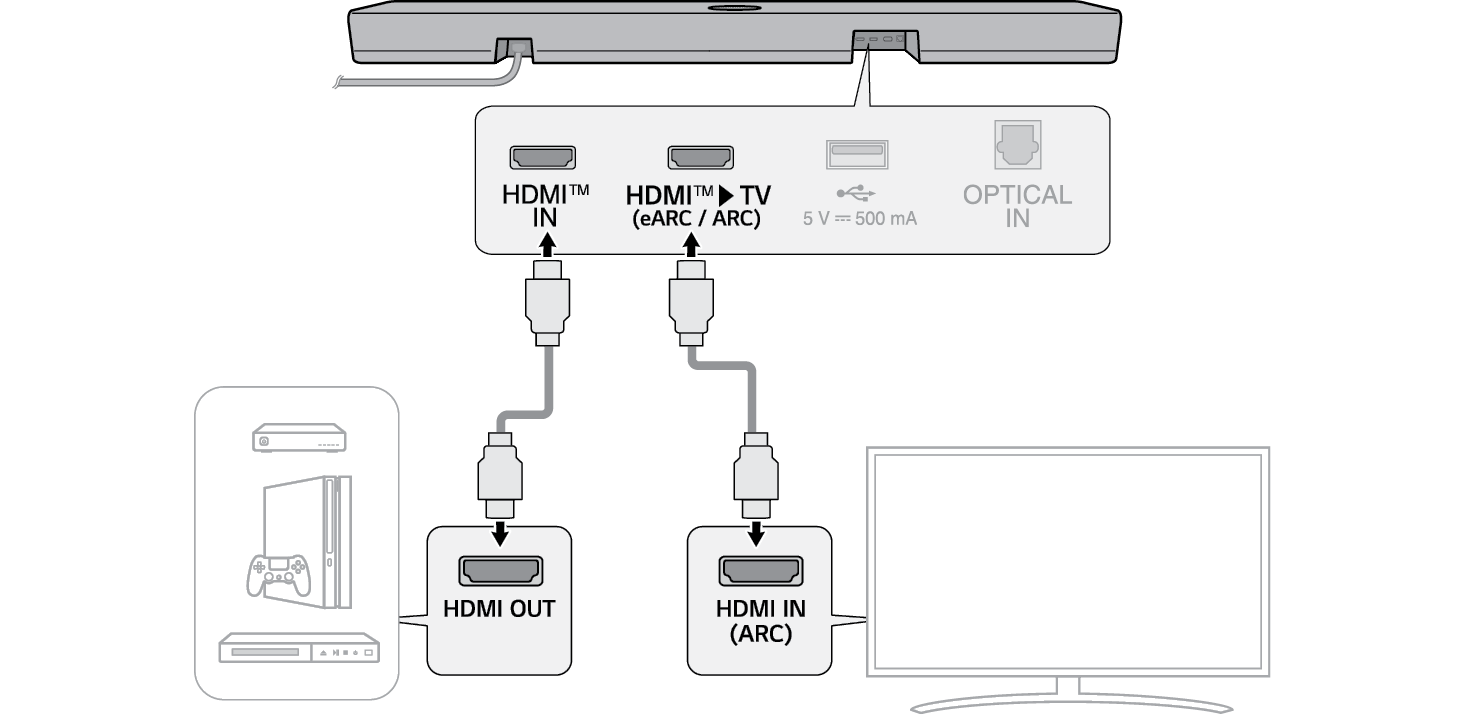

  1. a חבר מכשיר חיצוני כגון ממיר, DVD או נגן Blu-ray. עקוב אחר התמונות הבאות, חבר את כניסת HDMI OUT של המכשיר לכניסת HDMI™ IN בגב המוצר.
  2. b השתמש בכבל HDMI, לחיבור כניסת HDMI™ d TV (eARC / ARC)‎ בגב המוצר לכניסת HDMI IN (ARC)‎ של הטלוויזיה.

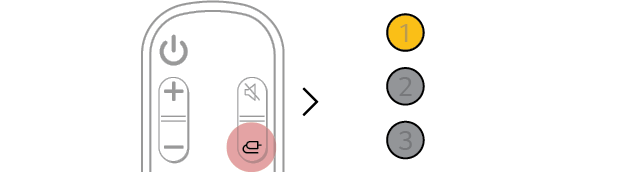

  1. c יש ללחוץ שוב ושוב על הלחצן פונקציה21602.png עד ש-LED1 נדלק בצהוב זהוב.



  1. d לאחר חיבור מוצלח של המכשיר החיצוני למוצר, ניתן להאזין לקול המופק מהמכשיר.


3907.png הערה
  • אודיו Dolby Atmos® או DTS:X® תומך ב-3.1.1 ערוצים. כאשר הרמקולים האחוריים מחוברים, 5.1.1 ערוצים נתמכים.
  • יש לבדוק את הגדרות יציאת האודיו בתפריט הגדרות של המכשיר החיצוני (לדוגמא נגן Blu-ray או טלוויזיה). יש להגדיר את יציאת האודיו למצב [No encoding], [Bitstream], [Auto], או [Pass through]. למידע נוסף אודות הגדרת היציאה, עיין במדריך למשתמש של המכשיר החיצוני.
  • השתמש בכבל מאושר עם לוגו HDMI.

חיבור למכשיר חיצוני דרך B HDMI

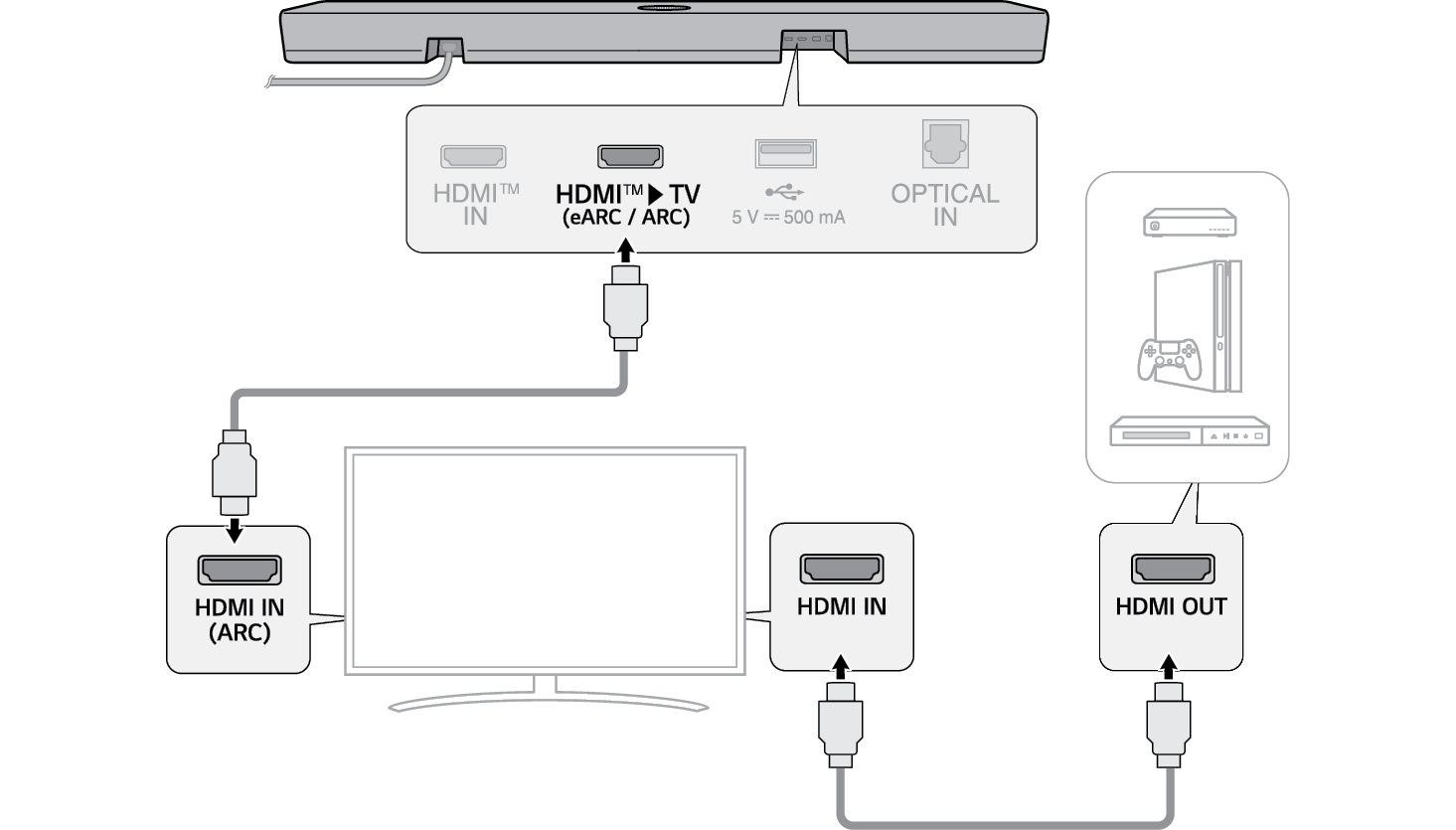

  1. a חבר מכשיר חיצוני כגון ממיר, DVD או נגן Blu-ray. עקוב אחר התמונות הבאות, וחבר את מסוף HDMI OUT של המכשיר אל מסוף HDMI IN בטלוויזיה.
  2. b השתמש בכבל HDMI, חבר את מסוף HDMI™ d TV (eARC / ARC)‎ בגב המוצר אל מסוף HDMI IN (ARC)‎ בטלוויזיה.

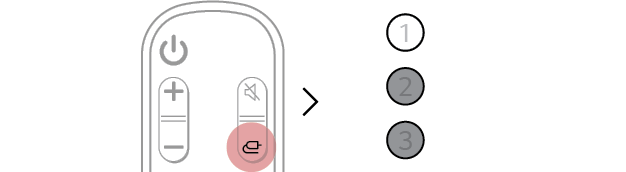

  1. c לחץ שוב ושוב על הלחצן פונקציה21610.png עד ש-LED1 נדלק בלבן.



  1. d לאחר חיבור מוצלח של המכשיר החיצוני למוצר, ניתן להאזין לקול המופק מהמכשיר.


12038.png הערה
  • ייתכן שלא יופק קול בהתאם למפרט הטלוויזיה המחוברת. מומלץ לחבר את המכשיר החיצוני ישירות אל המוצר. (, בעמוד “חיבור למכשיר חיצוני דרך A HDMI” בעמוד 35.)
