無線 Sound Bar
連接到外部裝置

Sound Bar Quick Guide

使用 HDMI 電纜連接

用 HDMI 線連接電視和外置裝置（遊戲主機、DVD 播放機等），盡享深沉豐富的聲音。

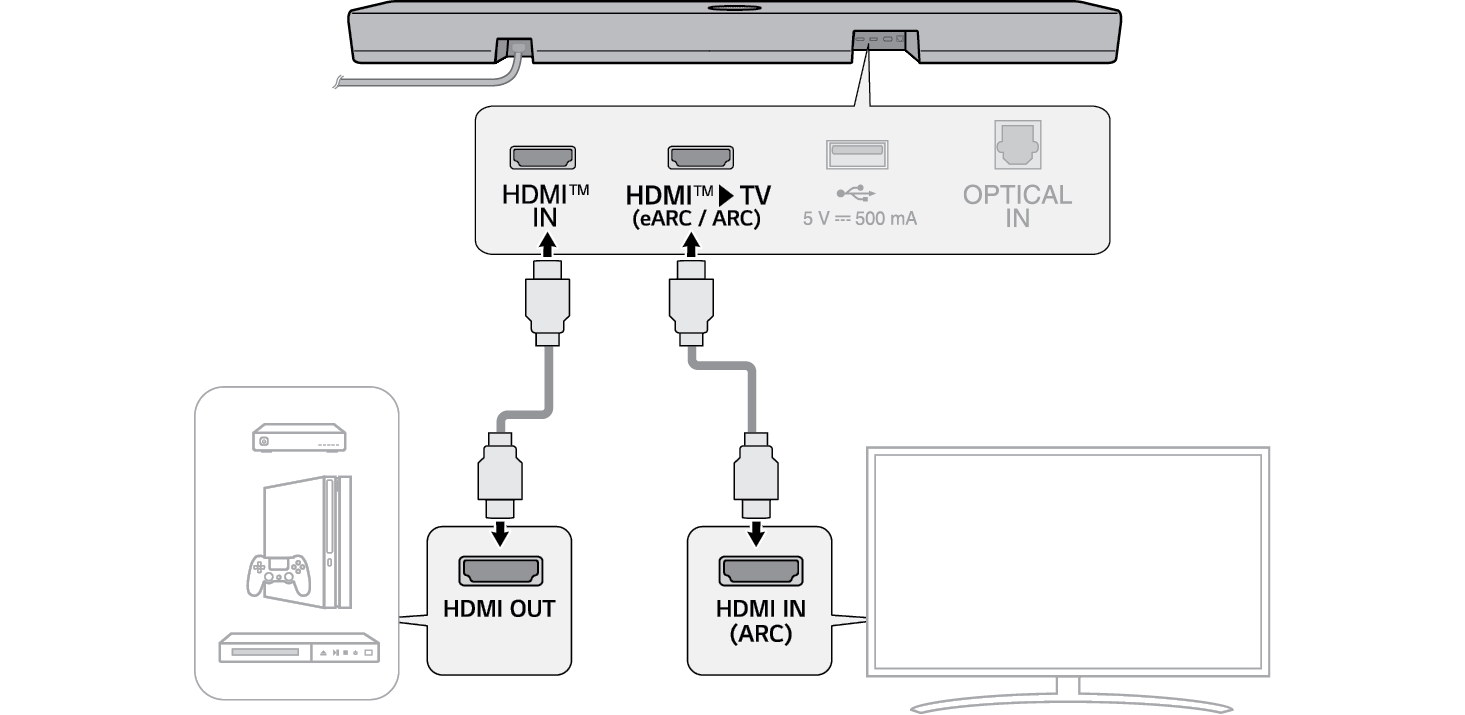

透過 HDMI 連接外部裝置 A

  1. a 連接外部裝置，如機頂盒、DVD 或藍光播放器。按下圖，將裝置的 HDMI OUT 端子連接到產品背面的 HDMI™ IN 端子。
  2. b 使用 HDMI 電纜，將產品背面的 HDMI™ d TV (eARC / ARC) 端子連接到電視上的 HDMI IN (ARC) 端子。

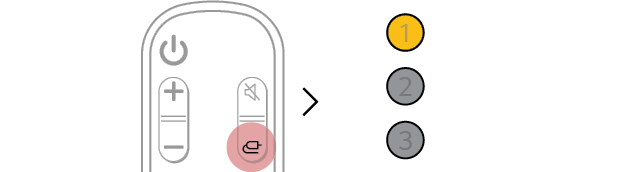

  1. c 重複按下功能31756.png 按鈕，直至 LED1 指示燈亮起金黃色。



  1. d 將外部裝置正確連接到產品後，可以聽到裝置的聲音。


13087.png 註
  • Dolby Atmos® 或 DTS:X® 音訊支援 3.1.1 聲道。當連接後置揚聲器時，支援 5.1.1 聲道。
  • 請檢查外部裝置（如藍光播放器或電視）的「設定」選單中的音訊輸出設定。音訊輸出應設定為[無編碼]、[位元流]、[自動]或[傳遞]。如需輸出之設定方法的更多資訊，請參閱外部裝置的使用者手冊。
  • 使用帶有 HDMI 徽標的認證電纜。

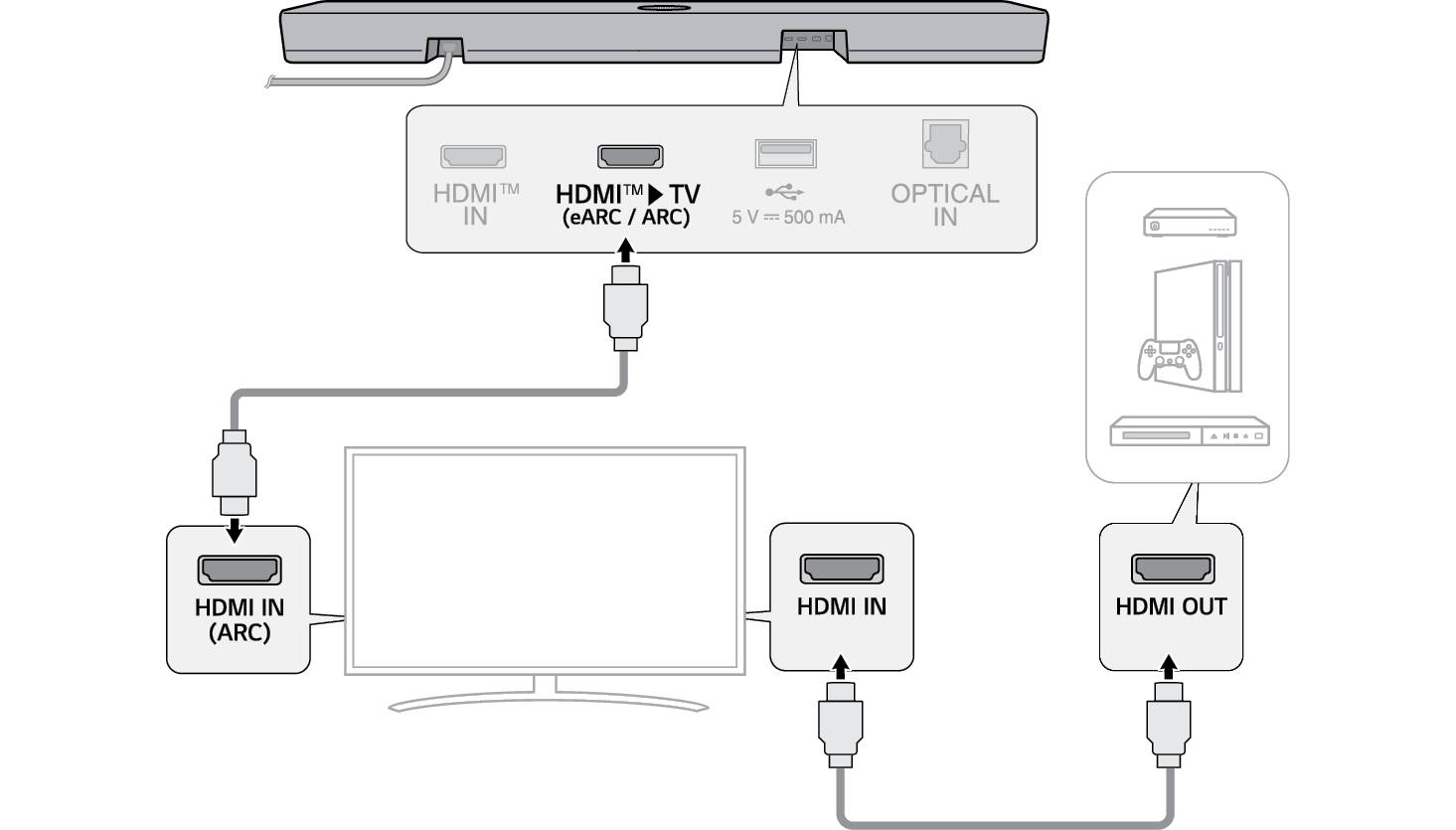

透過 HDMI 連接外部裝置 B

  1. a 連接外部裝置，如機頂盒、DVD 或藍光播放器。按下圖，將裝置的 HDMI OUT 端子連接至電視上的 HDMI IN 端子。
  2. b 使用 HDMI 電纜，將產品背面的 HDMI™ d TV (eARC / ARC) 端子連接至電視上的 HDMI IN (ARC)端子。

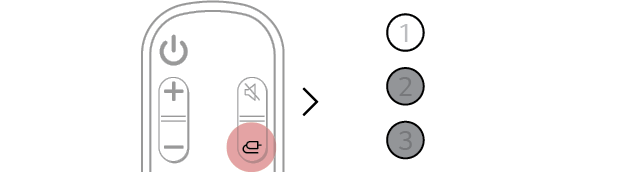

  1. c 重複按下功能31727.png 按鈕，直至 LED1 指示燈亮起白色。



  1. d 將外部裝置正確連接到產品後，可以聽到裝置的聲音。


22563.png 註
  • 可能沒有聲音，具體取決於所連接電視的規格。建議將外部裝置直接連接至產品。（[ 請參閱第 35 頁上的「透過 HDMI 連接外部裝置 A」。）
