Sound Bar Quick Guide

Instalação e uso do produto

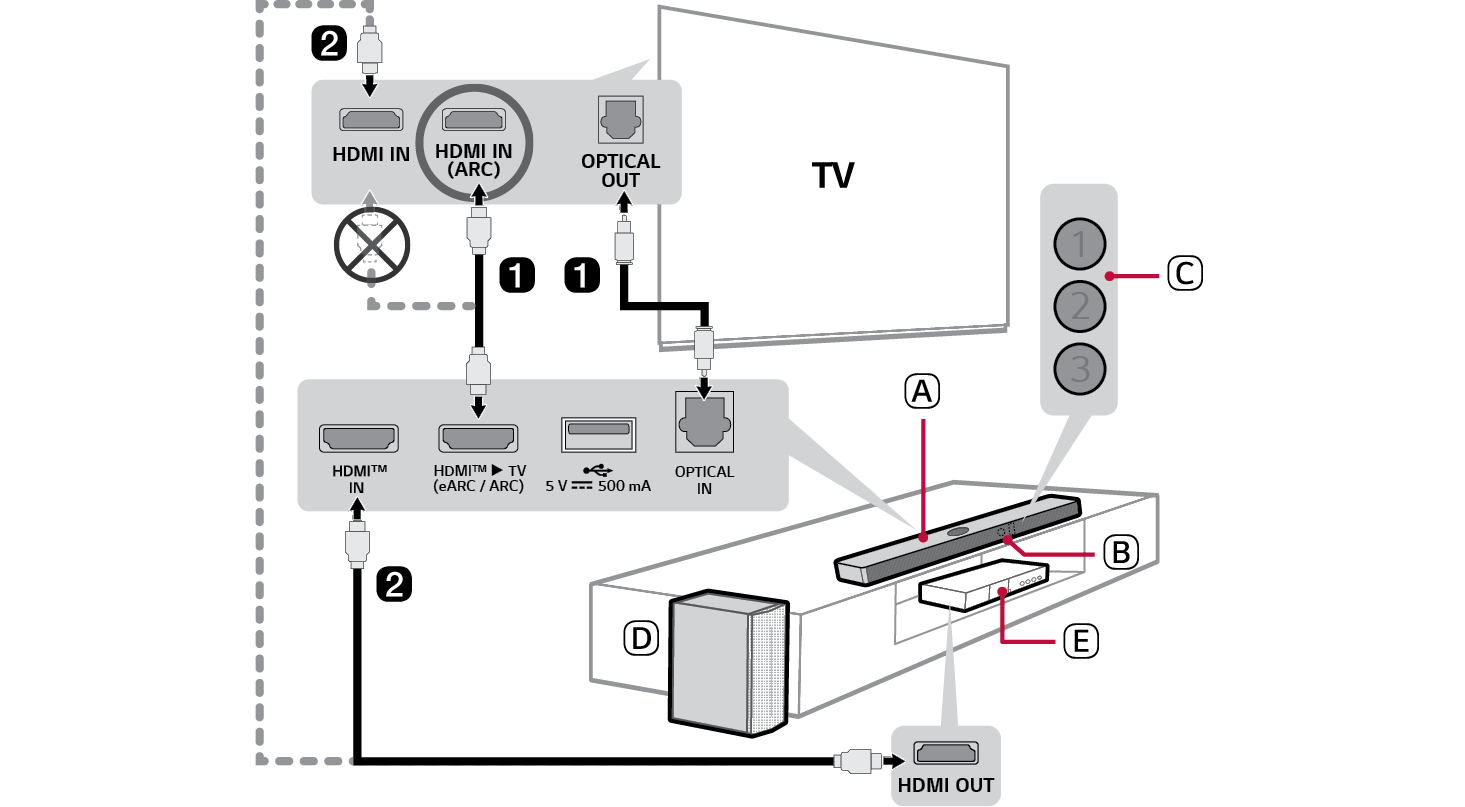

a Conecte o sound bar à sua TV por meio de um cabo óptico ou um cabo HDMI.

A Sound Bar
B Receptor do controle remoto
C LED de status (ABC)
D Subwoofer sem fio - Instale-o próximo ao sound bar.
E Dispositivo externo - (reprodutor de Blue-ray, console de jogos etc.)

b Se estiver usando um dispositivo externo (p. ex. Decodificador de sinais, reprodutor de Blue-ray, console de jogos etc.), conecte-o ao sound bar ou a TV por meio de um cabo HDMI.
c Conecte a alimentação na seguinte ordem: subwoofer sem fio [ sound bar. Em seguida, ligue o sound bar. Quando a conexão for automaticamente estabelecida com o sound bar, os LEDs no subwoofer sem fio ficarão verdes. ([ Veja “Conexão do produto” na página 6.)
d Usando o produto com sua TV ([ Veja “Conexão com um cabo óptico”, “Conexão com LG Sound Sync (sem fio)”, “Conexão com um cabo HDMI”, “Conexão de um dispositivo externo via HDMI A” na página 27, 29, 30, 32.)
A Pressione o botão Função várias vezes até que o LED1 fique branco. Se você estiver usando um dispositivo externo conectado a HDMI™ IN no sound bar, pressione o botão Função várias vezes até que o LED1 fique na cor amarelo-ouro.
B Nas configurações de sua TV, defina o alto-falante de saída para [HDMI ARC], [Óptico] ou [Alto-falante externo].
e Conexão do produto ao smartphone via Bluetooth ([ Veja “Conexão via Bluetooth” na página 36.)
A Toque no botão Configurações em seu smartphone e selecione Bluetooth. Ative a função Bluetooth. ( Desativado > Ativado)
B Pressione o botão Emparelhamento com Bluetooth. Após alguns instantes, o LED1 e o LED2 piscarão na cor branca.
C Pesquise e toque no produto em seu smartphone. O produto será exibido como “LG S70TY(XX)”.
D Quando o produto estiver conectado ao smartphone via Bluetooth, o LED1 e o LED2 ficarão na cor branca.
f Conexão do aplicativo LG ThinQ ([ Veja “Conectando o produto via aplicativo LG ThinQ” na página 39.)
A Pesquise e instale o aplicativo LG ThinQ no Google Play ou na App Store em seu smartphone.
B Para obter mais informações relacionadas a utilização do produto selecione [Ajuda] em [Configurações].

Conexão manual da barra de som ao subwoofer sem fio ([ Veja “Conexão manual do subwoofer sem fio” na página 8.)

Caso observe um LED vermelho no subwoofer sem fio, significa que o sound bar não está conectado aos alto-falantes. Neste caso, conecte-os na seguinte ordem.

A Pressione o botão Ligar/Desligar no sound bar para desligá-la.
B Pressione o botão PAIRING na parte traseira do subwoofer sem fio. Verifique se cada LED pisca na cor verde.

Caso ainda veja um LED vermelho na parte traseira do subwoofer sem fio, mantenha pressionado o botão PAIRING novamente.

C Pressione o botão Ligar/Desligar no sound bar para ligá-la.
D Quando a conexão for estabelecida, você verificará uma luz LED verde acesa no subwoofer sem fio.

Sumário

Guia rápido da barra de som

2 Instalação e uso do produto

Instalação

6 Conexão do produto

9 Configuração do som surround

Conheça o produto

14 Parte frontal

19 Parte traseira

20 Conheça o controle remoto

Diversas configurações práticas

23 Funções práticas

24 Como alterar as configurações

25 Ajuste de som

26 Função de aviso de voz

Conexão à TV

27 Conexão com um cabo óptico

29 Conexão com LG Sound Sync (sem fio)

30 Conexão com um cabo HDMI

Conexão com um dispositivo externo

32 Conexão com um cabo HDMI

35 Conexão com um cabo óptico

Uso do produto como sistema de áudio

36 Conexão via Bluetooth

39 Conectando o produto via aplicativo LG ThinQ

39 Instalando o aplicativo LG ThinQ e registrando o produto

41 Conexão a um dispositivo de armazenamento USB

Instalação do produto em uma parede

43 Verificação antes da instalação na parede

45 Instalação do produto em uma parede

Precauções de segurança

47 Segurança e regulamentação

50 Prevenção do uso indevido do produto

Antes de informar mau funcionamento do produto

54 Solução de problemas

Anexo

57 Especificações

59 Marcas comerciais registradas e licenças

61 Manuseio do produto
