Sound Bar Quick Guide

Soundbar installieren und benutzen

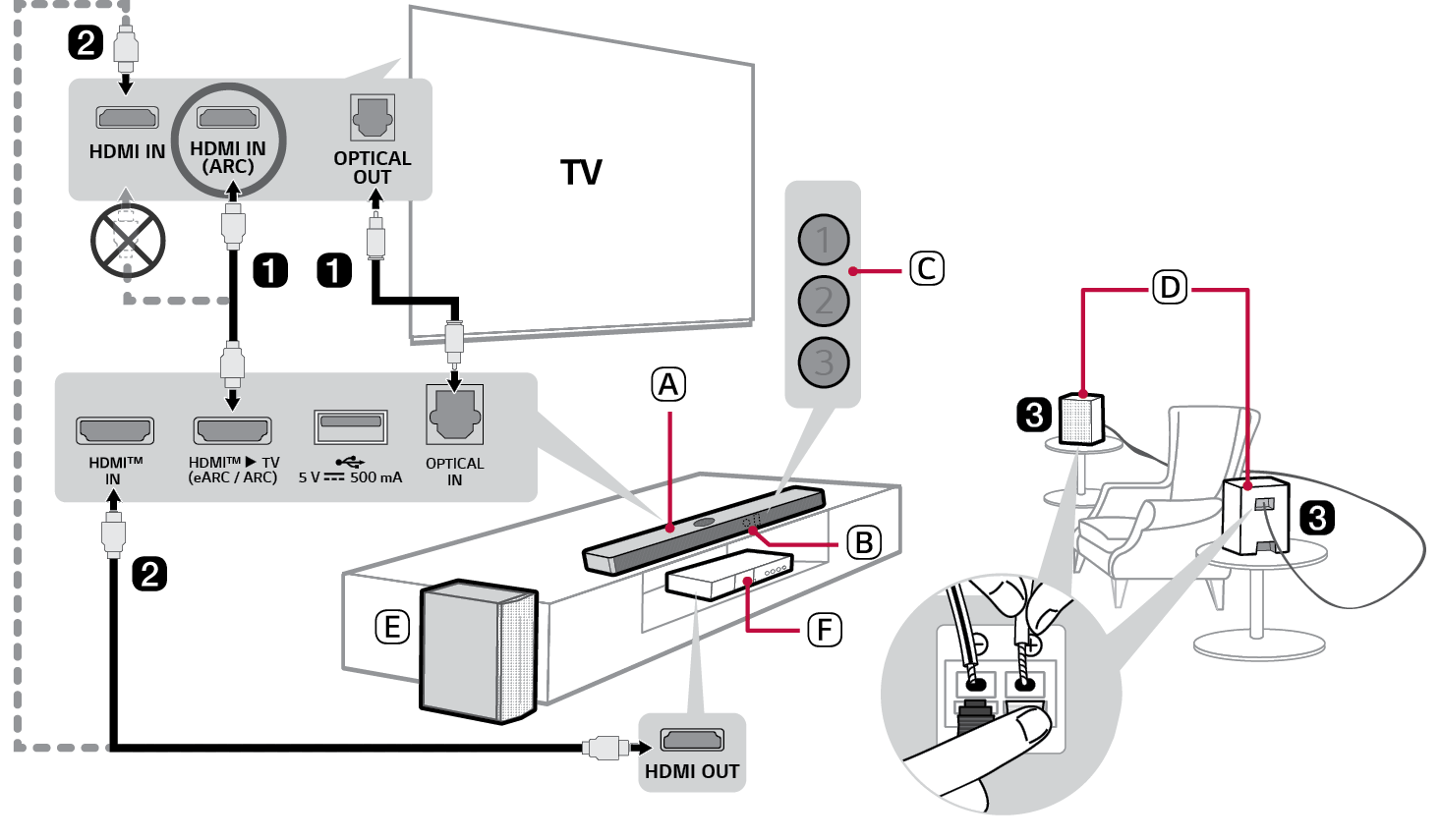

a Verbinden der Soundbar mit Ihrem TV-Gerät über ein optisches-Kabel oder ein HDMI-Kabel.

A Soundbar
B Empfänger für Fernbedienung
C Status-LED (ABC)
D Rücklautsprecher
E Kabelloser Subwoofer - Sollte in der Nähe der Soundbar installiert werden.
F Gerät - (Blu-ray Player, Spielekonsole usw.)
b Wenn Sie ein externes Gerät benutzen (z. B. Set-Top Box, Blu-ray Player, Spielekonsole usw.), dann schließen Sie dieses über ein HDMI-Kabel an die Soundbar oder an das TV-Gerät an.
c Schließen Sie sie über ein Lautsprecherkabel an. Wenn Sie die Rücklautsprecher anschließen, verbinden Sie das schwarz gestreifte Kabel mit dem Minuspol jedes Lautsprechers und das andere Kabel mit dem Pluspol jedes Lautsprechers.
d Schließen Sie die Stromversorgung in der folgenden Reihenfolge an: kabelloser Subwoofer [ Rücklautsprecher [ Soundbar. Schalten Sie anschließend die Soundbar ein. Wenn die Verbindung mit der Soundbar automatisch hergestellt ist, leuchten die LED des kabellosen Subwoofers und des der Rücklautsprecher grün auf. ([ Siehe „Produkt anschließen“ auf Seite 6.)
e Die Soundbar mit Ihrem TV-Gerät verwenden ([ Siehe „Mit optischem Kabel anschließen“, „Verbinden durch LG Sound Sync (Drahtlos)“, „Mit einem HDMI-Kabel anschließen“, „Ein externes Gerät per HDMI-Kabel anschließen A“ auf Seite 31, 33, 34, 36.)
A Drücken Sie wiederholt die Funktion, bis LED1 weiß leuchtet. Wenn Sie ein externes Gerät benutzen, das an HDMI™ IN an der Soundbar angeschlossen ist, drücken Sie wiederholt die Funktion drücken, bis LED1 goldgelb leuchtet.
B Bei den Einstellungen Ihres TV-Geräts die Audioausgabe auf [HDMI ARC], [Optisch] oder [Externer Lautsprecher] stellen.
f Die Soundbar mit Ihrem Smartphone verbinden per Bluetooth ([ Siehe „Via Bluetooth verbinden“ auf Seite 40.)
A Beim Smartphone auf die Schaltfläche Einstellungen tippen und Bluetooth auswählen. Die Bluetooth-Funktion einschalten. (Aus > Ein)
B Drücken Sie auf die Taste für Bluetooth paaren. Nach einem kurzen Moment blinken LED1 und LED2 weiß.
C Auf dem Smartphone die Produktangabe finden und darauf tippen. Das Produkt wird als „LG DS70TR(XX)“ angezeigt.
D Wenn das Produkt über Bluetooth mit Ihrem Smartphone verbunden ist, leuchten LED1 und LED2 weiß.
g Die App LG ThinQ verbinden ([ Siehe „Verbinden mit dem Produkt über die App LG ThinQ“ auf Seite 43.)
A Google Play oder App Store mit dem Smartphone aufrufen und die App LG ThinQ finden und installieren.
B Weitere Informationen zur App finden Sie unter dem Menüpunkt [Einstellung] unter [Hilfe].

Manuelles Verbinden der Soundbar mit dem kabellosen Subwoofer oder den Rücklautsprecher ([ Siehe „Kabellosen Subwoofer manuell verbinden“, „Manuelle Verbindungsherstellung“ auf Seite 8, 11.)

Wenn eine rote LED am kabellosen Subwoofer oder an den Rücklautsprechern leuchtet, bedeutet dies, dass die Soundbar nicht mit den Lautsprechern verbunden ist. Wenn das der Fall ist, die Lautsprecher in folgender Reihenfolge anschließen:

A Auf der Soundbar auf die Taste Ein/Aus drücken, um das Gerät auszuschalten.
B Drücken Sie die Taste PAIRING auf der Rückseite des kabellosen Subwoofers oder der Rücklautsprecher. Überprüfen, dass jede LED grün blinkt.

Falls beim kabellosen Subwoofer nach wie vor die rote LED leuchtet, dann die Taste auf der Rückseite des Subwoofers erneut gedrückt halten.

C Auf der Soundbar auf die Taste Ein/Aus drücken, um das Gerät einzuschalten.
D Wenn die Verbindung hergestellt ist, leuchtet eine grüne LED am kabellosen Subwoofer oder am Rücklautsprecher auf.

Inhaltsverzeichnis

Soundbar Kurzanleitung

2 Soundbar installieren und benutzen

Installation

6 Produkt anschließen

13 Raumklang einrichten

Das Produkt kennen lernen

18 Vorderseite

23 Rückseite

24 Fernbedienung kennen lernen

Einstellungen je nach Bedarf und Belieben

27 Praktische Funktionen

28 So werden Einstellungen geändert

29 Klang-Abstimmung

30 Funktion Sprachrückmeldung

Am TV-Gerät anschließen

31 Mit optischem Kabel anschließen

33 Verbinden durch LG Sound Sync (Drahtlos)

34 Mit einem HDMI-Kabel anschließen

Ein externes Gerät anschließen

36 Mit einem HDMI-Kabel anschließen

39 Mit optischem Kabel anschließen

Das Produkt als Audio-System benutzen

40 Via Bluetooth verbinden

43 Verbinden mit dem Produkt über die App LG ThinQ

43 Installieren der App LG ThinQ und Registrieren des Geräts

45 Ein externes USB-Speichergerät anschließen

Das Produkt an der Wand anbringen

47 Prüfungen vor Durchführung der Wandmontage

49 Das Produkt an der Wand anbringen

Sicherheitshinweise

51 Gesetzliche Sicherheitsvorschriften

54 Falschen Gebrauch des Produkts vermeiden

Bevor Sie einen Defekt des Produkts melden

58 Fehlerbehebung

Anhang

61 Technische Daten

63 Eingetragene Markenzeichen und Lizenzen

65 Handhabung des Produkts
