BELAIDĖ GARSO SISTEMA
Trumpas „Garso Sistema“ vadovas

Sound Bar Quick Guide

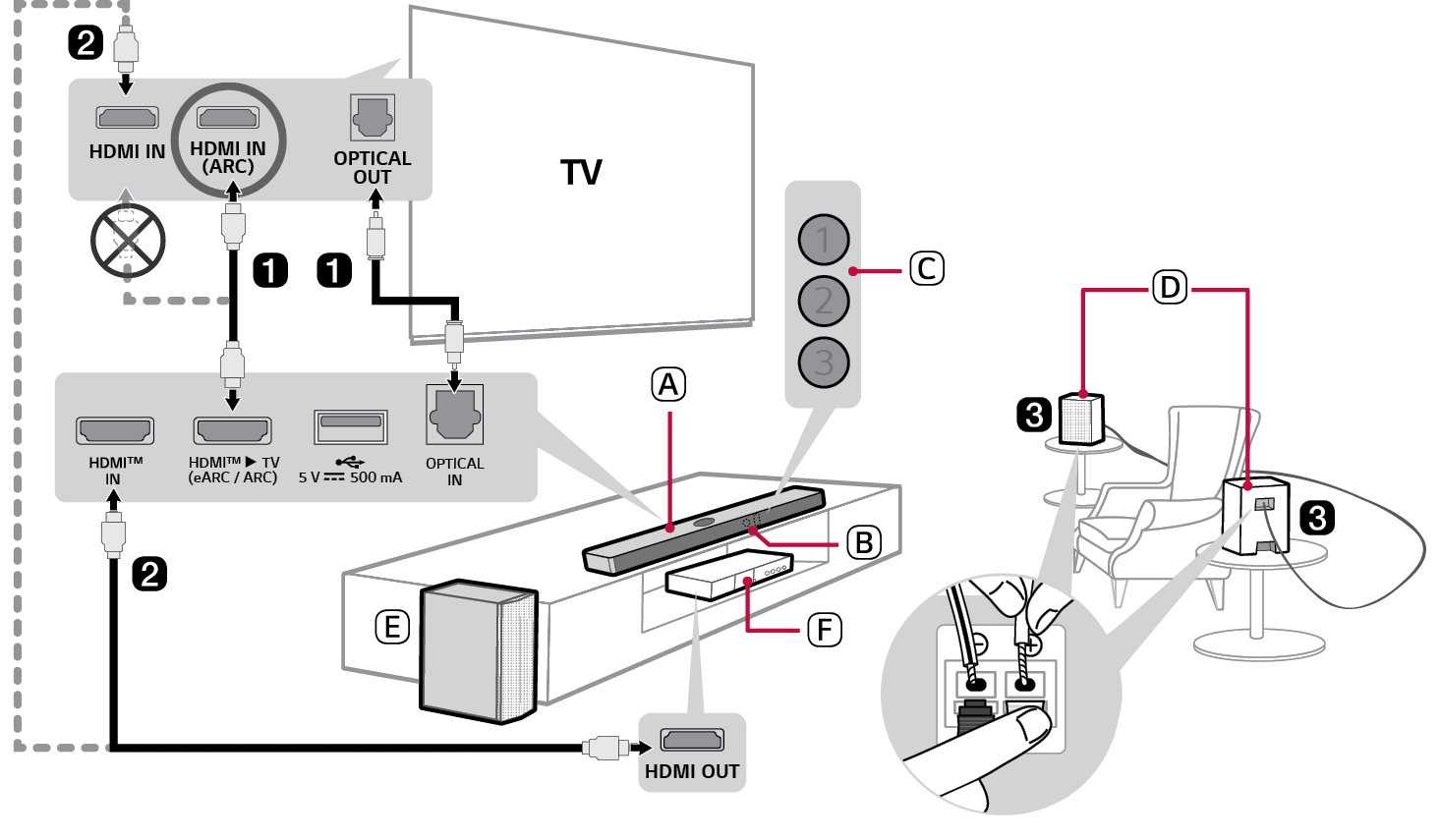

Prietaiso prijungimas ir naudojimas

  1. a Horizontalųjį garsiakalbį prie televizoriaus prijunkite optiniu kabeliu arba HDMI kabeliu.



  1. A Belaidė garso sistema
  2. B Nuotolinio valdymo pultelio imtuvas
  3. C Būsenos LED (ABC)
  4. D Galiniai garsiakalbiai
  5. E Belaidis žemadažnis garsiakalbis - pastatykite jį šalia horizontaliojo garsiakalbio.
  6. F Išorinis įrenginys - („Blu-ray“ leistuvas, žaidimų konsolė ir kt.)
  7. b Jei naudojate išorinį įrenginį (pvz. televizijos dekoderį (STB), „Blu-ray“ leistuvą, žaidimų konsolę ir kt.) prijunkite jį prie horizontaliojo garsiakalbio HDMI kabeliu.
  8. c Prijunkite galinius garsiakalbius naudodami garsiakalbiui skirtą kabelį. Prijungdami galinius garsiakalbius, laidus su juodais dryžiais junkite prie kiekvieno garsiakalbio neigiamo gnybto, o likusius laidus prie kiekvieno garsiakalbio teigiamo gnybto.
  9. d Maitinimą prijunkite tokia tvarka: belaidis žemadažnis garsiakalbis [ galiniai garsiakalbiai [ horizontalusis garsiakalbis. Tuomet įjunkite horizontalųjį garsiakalbį. Kai ryšys su horizontaliuoju garsiakalbiu nustatomas automatiškai, belaidžio žemadažnio garsiakalbio ir galinio garsiakalbio diodai pradės šviesti žaliai. ([ Žr. „Prietaiso prijungimas“ puslapyje 6.)
  10. e Prietaiso naudojimas su televizoriumi ([ Žr. „Prijungimas naudojant optinį kabelį“, „Prijungimas naudojant „LG Sound Sync“ (belaidis ryšys)“, „Prijungimas naudojant HDMI kabelį“, „Išorinio įrenginio prijungimas naudojant HDMI kabelį A“ puslapyje 31, 33, 34, 36.)
  11. A Keletą kartų paspauskite mygtuką Funkcija33370.png iki šviesos diodas LED1 pradės šviesti baltai. Jei naudojate išorinį įrenginį, kuris prijungtas prie horizontaliojo garsiakalbio HDMI™ IN įėjimo, kelis kartus paspauskite mygtuką Funkcija33375.png iki šviesos diodas LED1 pradės šviesti auksine geltona spalva.
  12. B Televizoriaus nustatymuose nustatykite išvesties garsiakalbį į [HDMI ARC], [Optinis] arba [Išorinis garsiakalbis].
  13. f Prietaiso prijungimas prie išmaniojo telefono naudojant Bluetooth ryšį ([ Žr. „Prijungimas naudojant „Bluetooth“ ryšį“ puslapyje 40.)
  14. A Išmaniajame telefone bakstelėkite mygtuką Nuostatos7403.png ir pasirinkite Bluetooth. Įjunkite funkciją Bluetooth. (7423.pngIšjungta > 7431.pngĮjungta)
  15. B Paspauskite mygtuką Bluetooth susiejimas31834.png. Po akimirkos šviesos diodai LED1 ir LED2 mirksi baltai.
  16. C Raskite ir palieskite prietaiso pavadinimą išmaniajame telefone. Prietaiso pavadinimas bus „LG S70TR(XX)“.
  17. D Kai prietaisas prijungtas prie išmaniojo telefono naudojant Bluetooth ryšį, šviesos diodai LED1 ir LED2 šviečia baltai.
  18. g Prijungimas naudojant programėlę „LG ThinQ“ ([ Žr. „Ryšys su gaminiu per Programėlė „LG ThinQ““ puslapyje 43.)
  19. A „Google Play“ arba „App Store“ raskite ir išmaniajame telefone įdiekite programėlę „LG ThinQ“.
  20. B Daugiau informacijos apie ją galite gauti dalyje [Nuostata] pasirinkę [Žinynas].

Horizontaliojo garsiakalbio prijungimas prie belaidžio žemadažnio garsiakalbio arba galinių garsiakalbių rankiniu būdu ([ Žr. „Belaidžio žemadažnio garsiakalbio prijungimas rankiniu būdu“, „Rankinis prijungimas“ puslapyje 8, 11.)

Jei belaidžio žemadažnio arba galinio garsiakalbio šviesos diodas šviečia raudonai, tai reiškia, kad horizontalusis garsiakalbis nėra prijungtas prie garsiakalbių. Tokiu atveju garsiakalbius prijunkite tokia tvarka.

  1. A Paspauskite horizontalaus garsiakalbio mygtuką Maitinimas7485.png, kad jį išjungtumėte.
  2. B Paspauskite belaidžio žemadažnio arba galinio garsiakalbio nugarėlėje esantį mygtuką PAIRING. Patikrinkite, ar visi diodai mirksi žaliai.
  • Jei vis dar dega belaidžio žemadažnio garsiakalbio raudonas šviesos diodas, paspauskite ir dar kartą palaikykite žemadažnio garsiakalbio nugarėlėje esantį mygtuką.
  1. C Paspauskite horizontalaus garsiakalbio mygtuką Maitinimas7498.png, kad jį įjungtumėte.
  2. D Kai nustatomas ryšys, belaidžio žemadažnio garsiakalbio arba galinių garsiakalbių šviesos diodas švies žaliai.

Turinys

Trumpas „Garso Sistema“ vadovas

2 Prietaiso prijungimas ir naudojimas

Montavimas

6 Prietaiso prijungimas

13 Erdvinio garso nustatymas

Susipažinimas su prietaisu

18 Priekinė dalis

23 Nugarėlė

24 Susipažinimas su nuotolinio valdymo pulteliu

Įvairūs patogumą užtikrinantys nustatymai

27 Patogumo funkcijos

28 Kaip pakeisti nuostatas

29 Garso derinimas

30 Informavimo balsu funkcija

Prijungimas prie televizoriaus

31 Prijungimas naudojant optinį kabelį

33 Prijungimas naudojant „LG Sound Sync“ (belaidis ryšys)

34 Prijungimas naudojant HDMI kabelį

Išorinio įrenginio prijungimas

36 Prijungimas naudojant HDMI kabelį

39 Prijungimas naudojant optinį kabelį

Prietaiso naudojimas kaip garso sistemos

40 Prijungimas naudojant „Bluetooth“ ryšį

43 Ryšys su gaminiu per Programėlė „LG ThinQ“

43 Programėlė „LG ThinQ“ įdiegimas ir gaminio registravimas

45 Prijungimas prie USB laikmenos

Prietaiso tvirtinimas prie sienos

47 Patikrinimas prieš montuojant prie sienos

49 Prietaiso tvirtinimas prie sienos

Saugumo priemonės

51 Saugos informacija ir reglamentai

54 Netinkamo prietaiso naudojimo prevencija

Prieš informuojant apie prietaiso gedimą

58 Problemų sprendimas

Priedas

61 Specifikacijos

63 Registruotieji prekių ženklai ir licencijos

64 Informacija apie atvirojo kodo programinės įrangos naudojimą

65 Veiksmai su prietaisu
