설치하기

기기 연결하기

본 기기와 무선 서브우퍼를 연결하면 더 풍부한 사운드로 들을 수 있습니다.

무선 서브우퍼 자동으로 연결하기

정상적인 상태에서는 설치를 마치면 자동으로 기기가 연결됩니다. 아래 순서대로 본 기기와 스피커를 연결하세요.

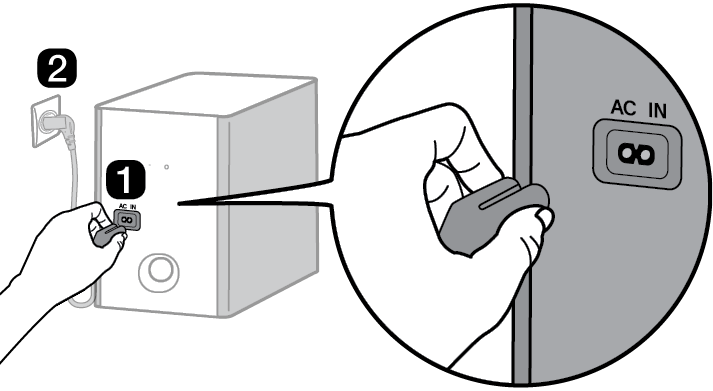

  1. a 무선 서브우퍼에 전원 케이블을 꽂으세요.
  2. b 무선 서브우퍼에 연결된 전원 케이블을 콘센트에 꽂으세요.

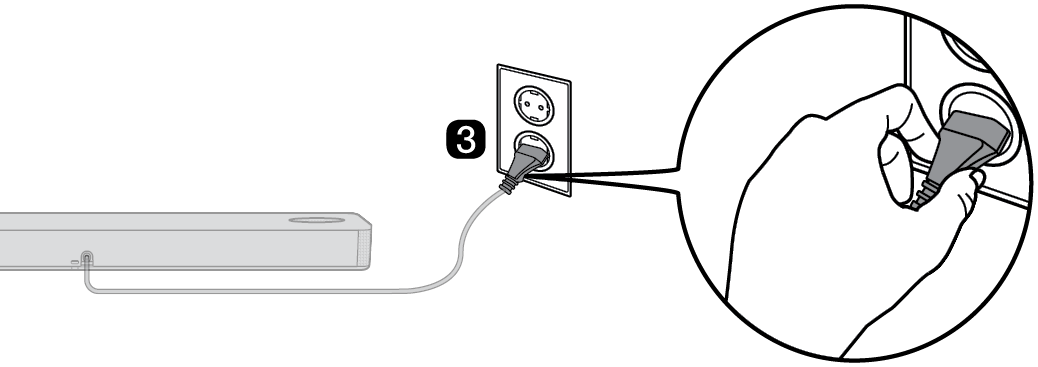

  3. c 본 기기의 전원 케이블을 콘센트에 꽂으세요.



  1. d 자동 연결이 완료되면 무선 서브우퍼 뒷면의 LED에 초록색 불빛이 켜집니다.

무선 서브우퍼 뒷면의 LED 색으로 연결 상태 알아보기

무선 서브우퍼 뒷면의 LED 색을 통해 연결 상태를 확인할 수 있습니다.

LED 색

상태

초록색 깜빡임

연결하고 있습니다.

초록색

정상적으로 연결됐습니다.

빨간색

연결이 제대로 안 됐거나 대기 상태입니다.

꺼짐

전원 케이블이 빠져 있습니다.

무선 서브우퍼 수동으로 연결하기

무선 서브우퍼 뒷면의 LED에 빨간색 불빛이 켜진다면 본 기기와 서브우퍼가 연결이 안 된 상태입니다. 이때는 아래 순서대로 연결하세요.

  1. a 본 기기의 전원61723.png 버튼을 눌러서 기기를 끄세요.

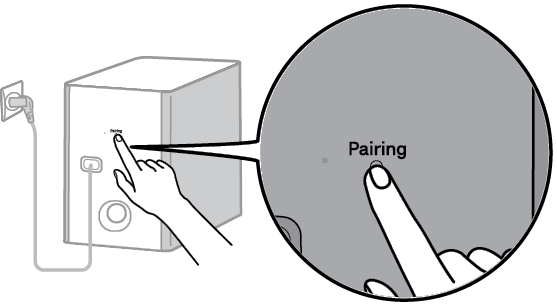

  2. b 무선 서브우퍼 뒷면의 Pairing 버튼을 누르세요. 서브우퍼 뒷면의 LED가 초록색으로 깜빡이는지 확인하세요. 여전히 LED에 빨간색 불빛이 켜진다면 서브우퍼 뒷면의 버튼을 다시 한번 길게 누르세요.


  1. c 본 기기의 전원61692.png 버튼을 눌러서 기기를 켜세요.
  2. d 연결을 완료하면 무선 서브우퍼 뒷면의 LED 불빛이 초록색으로 켜집니다.

86737.png 알아두기
  • 본 기기와 무선 서브우퍼를 설치할 때에는 되도록 가깝게 설치하세요. 본 기기와 무선 서브우퍼의 거리가 가까울수록 음질이 좋아집니다.
  • 본 기기와 무선 서브우퍼 사이에 장애물이 없도록 하세요.

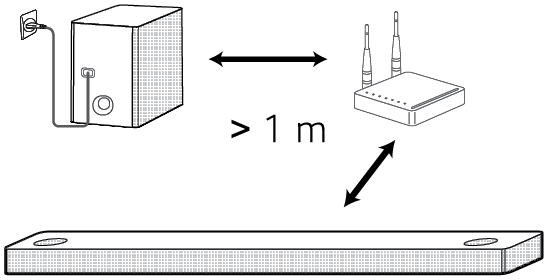

  • 무선 혼선을 막기 위해 본 기기 및 무선 서브우퍼와 강한 전자파를 발생하는 주변 기기 (무선 공유기, 전자레인지 등) 사이의 거리를 1 m 이상 두세요.


후면 스피커와 무선 수신기 연결하기 (별매품, SPK8S)

자동으로 연결하기

정상적인 상태에서는 설치를 마치면 자동으로 기기가 연결됩니다. 아래 순서대로 본 기기와 스피커를 연결하세요.

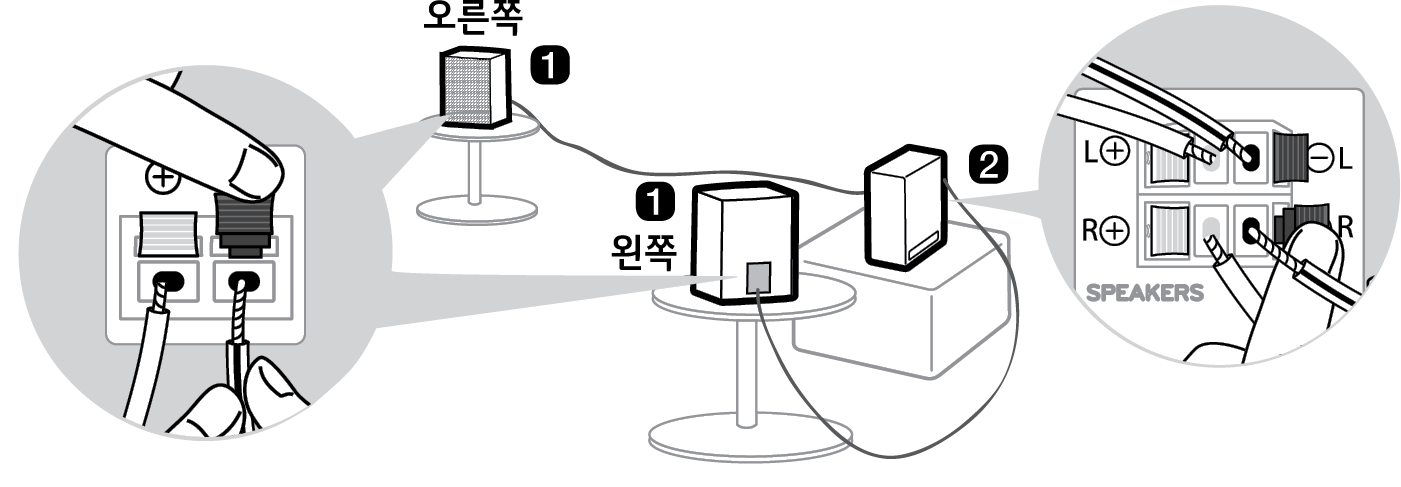

  1. a 후면 스피커 (왼쪽, 오른쪽)에 스피커 케이블을 각각의 단자에 맞게 연결하세요.

검정색 줄무늬 케이블을 - 단자에 연결하고 나머지 케이블을 + 단자에 연결하세요.

  1. b 후면 스피커 (왼쪽, 오른쪽)에 연결된 스피커 케이블을 무선 수신기에 연결하세요.

무선 수신기 단자 색

스피커 위치

파란색

L 왼쪽 후면

회색

R 오른쪽 후면


  1. c 무선 수신기의 전원 케이블을 콘센트에 꽂으세요.
  2. d 본 기기의 전원61697.png 버튼을 눌러서 기기를 켜세요.
  3. e 자동 연결이 완료되면 무선 수신기 앞면의 LED에 초록색 불빛이 켜집니다.

86719.png 알아두기
  • 본 기기와 함께 제공된 스피커만 사용하십시오. 다른 스피커를 사용하면 오작동이 발생할 수 있습니다.
  • 스피커 케이블을 각각의 단자에 맞게 연결하세요. (+ 는 + 에 - 는 - 에 연결 하세요.) 케이블을 잘못 연결한 경우 사운드가 왜곡되거나 저음이 나오지 않습니다.

LED 색으로 연결 상태 알아보기

무선 수신기 앞면의 LED 색을 통해 연결 상태를 확인할 수 있습니다.

LED 색

상태

초록색 깜빡임

연결하고 있습니다.

초록색

정상적으로 연결됐습니다.

빨간색

연결이 제대로 안 됐거나 대기 상태입니다.

꺼짐

전원 케이블이 빠져 있습니다.

수동으로 연결하기

무선 수신기 앞면의 LED에 빨간색 불빛이 켜진다면 본 기기와 무선 수신기가 연결이 안 된 상태입니다. 이때는 아래 순서대로 연결하세요.

  1. a 본 기기의 전원61702.png 버튼을 눌러서 기기를 끄세요.

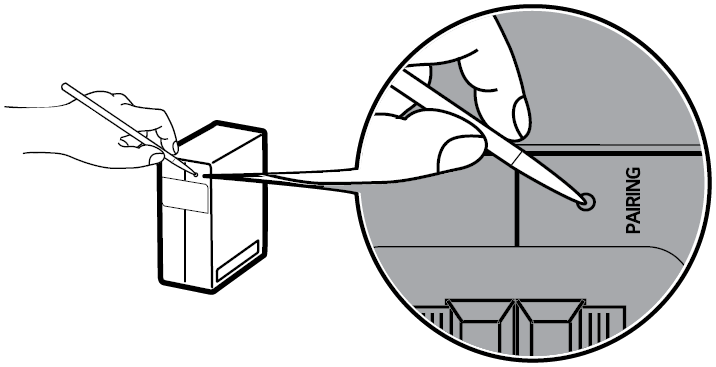

  2. b 무선 수신기 뒷면의 PAIRING 버튼을 누르세요. 무선 수신기 앞면의 LED가 초록색으로 깜빡이는지 확인하세요.


  1. c 본 기기의 전원61709.png 버튼을 눌러서 기기를 켜세요.
  2. d 연결을 완료하면 무선 수신기 앞면의 LED 불빛이 초록색으로 켜집니다.

86700.png 알아두기
  • 후면 스피커는 TV나 모니터로부터 약 30 cm 이상 거리를 두고 사용하세요.

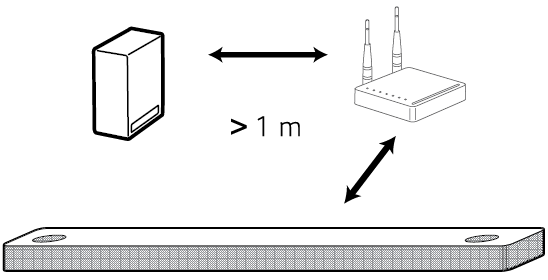

  • 무선 혼선을 막기 위해 본 기기 및 무선 수신기와 강한 전자파를 발생하는 주변 기기 (무선 공유기, 전자레인지 등) 사이의 거리를 1 m 이상 두세요.


페라이트 코어 부착 방법 (선택사항)

페라이트 코어는 각 국가의 규격에 따라 제공되지 않을 수 있습니다

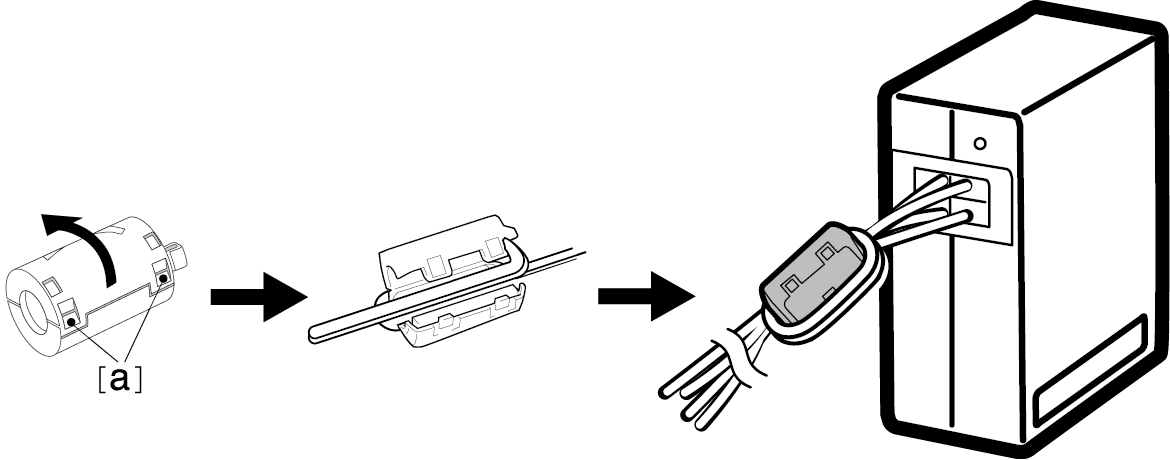

스피커 케이블에 페라이트 코어 부착하기

전파 소음을 줄이기 위해서 페라이트 코어를 부착하세요.

  1. a [a] 부분을 당겨 페라이트 코어를 여세요.
  2. b 무선 수신기의 스피커 케이블을 페라이트 코어에 두 번 감으세요
  3. c “딸깍” 소리가 날 때까지 잠그세요.


서라운드 사운드 설정하기

서라운드 사운드 기능을 켜면 콘텐츠의 원래 녹음된 채널과 관계없이 전체 스피커로 입체적인 소리를 들을 수 있습니다.

예를 들어 무선 후면 스피커 키트가 연결된 상태에서 2.0채널로 녹음된 음악을 STANDARD 사운드 효과로 들으면 아래와 같이 차이가 납니다.

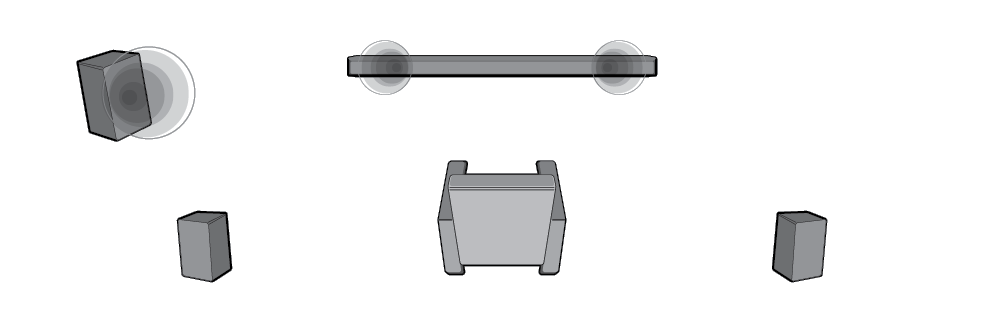

<서라운드 사운드 기능을 껐을 때>


<서라운드 사운드 기능을 켰을 때>

86681.png 알아두기

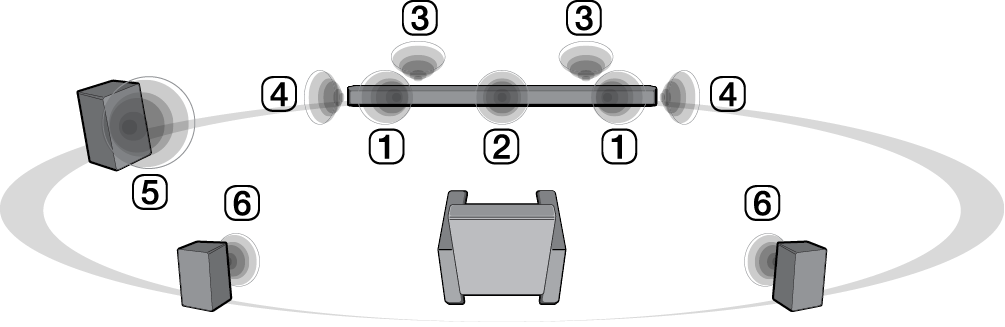

  • 스피커 위치는 아래와 같습니다.

A

전면 스피커

B

중앙 스피커

C

상방향 스피커

D

측면 스피커

E

서브우퍼

F

후면 스피커

서라운드 사운드 기능 켜고 끄기

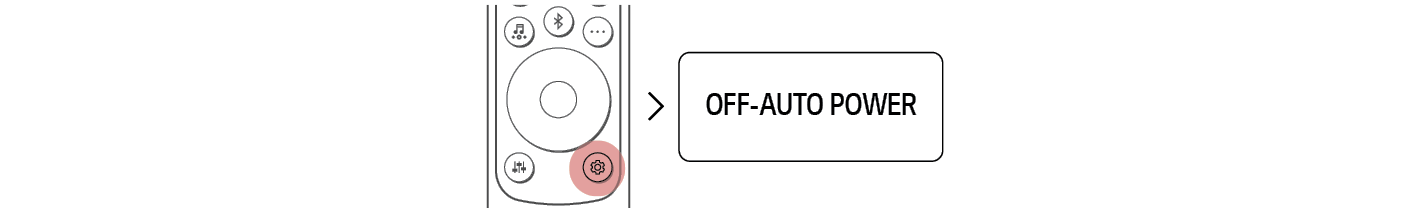

  1. a 본 기기 리모컨의 설정80433.png 버튼을 누르세요. 상태 표시창이 ‘OFF-AUTO POWER’ 또는 ‘ON-AUTO POWER’로 바뀌며 본 기기의 설정 메뉴로 진입합니다.

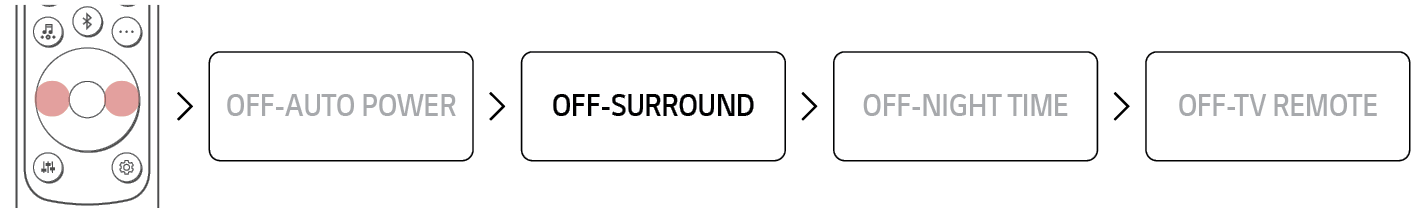

  1. b 상태 표시창에 ‘OFF-AUTO POWER’ 또는 ‘ON-AUTO POWER’이 스크롤되는 동안 왼쪽/오른쪽 버튼을 눌러 ‘OFF-SURROUND’ 또는 ‘ON-SURROUND’을 선택하여 서라운드 사운드 기능 설정으로 진입합니다.

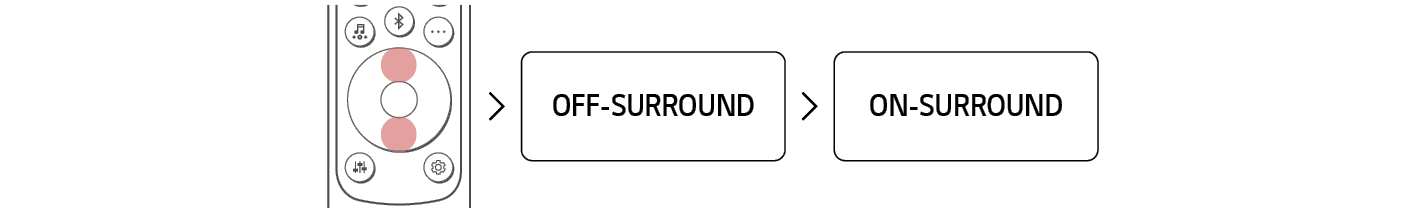

  1. c 상태 표시창에 ‘OFF-SURROUND’ 또는 ‘ON-SURROUND’ 이 스크롤되는 동안 위쪽/아래쪽 버튼을 눌러 서라운드 사운드 기능을 켜거나 끄세요.


입력된 콘텐츠에 따른 스피커 소리 안내

사운드 효과

입력

출력

후면 스피커가 연결 안 됨

후면 스피커가 연결됨

AI SOUND PRO

인공지능 분석으로 콘텐츠 맞춤 소리 듣기

2.0 채널



5.1 채널

DTS



그 외


7.1 채널 이상



STANDARD

가장 좋은 상태의 소리 듣기

2.0 채널



5.1 채널

DTS



그 외


7.1 채널 이상



MUSIC

MERIDIAN 사의 기술로 풍부한 소리 듣기

2.0 채널



5.1 채널

DTS



그 외


7.1 채널 이상



CINEMA

영화관에 있는 것 같은 입체적인 소리 듣기

2.0 채널



5.1 채널

7.1 채널 이상

CLEAR VOICE

깨끗한 음성으로 듣기

2.0 채널



5.1 채널

DTS



그 외


7.1 채널 이상



SPORTS

경기장에 있는 것 같은 생생한 소리 듣기

2.0 채널



5.1 채널

DTS



그 외


7.1 채널 이상



GAME

게임에 가장 어울리는 소리 듣기

2.0 채널



5.1 채널

DTS



그 외


7.1 채널 이상



BASS BLAST

낮은 음이 강조되는 소리 듣기

2.0 채널



5.1 채널

7.1 채널 이상
