Sound Bar Quick Guide

A termék csatlakoztatása

Gazdagabb hangminőséget élvezhet, ha a Sound Bart a vezeték nélküli mélynyomóhoz csatlakoztatja és a vezeték nélküli hátsó hangszórókhoz.

A vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók automatikus csatlakoztatása

A telepítés befejezése után a vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók automatikusan csatlakoznak a Sound Bar hangfalhoz. Csatlakoztassa a Sound Bart a mélynyomóhoz és a vezeték nélküli hátsó hangszórókhoz a következő sorrendben.

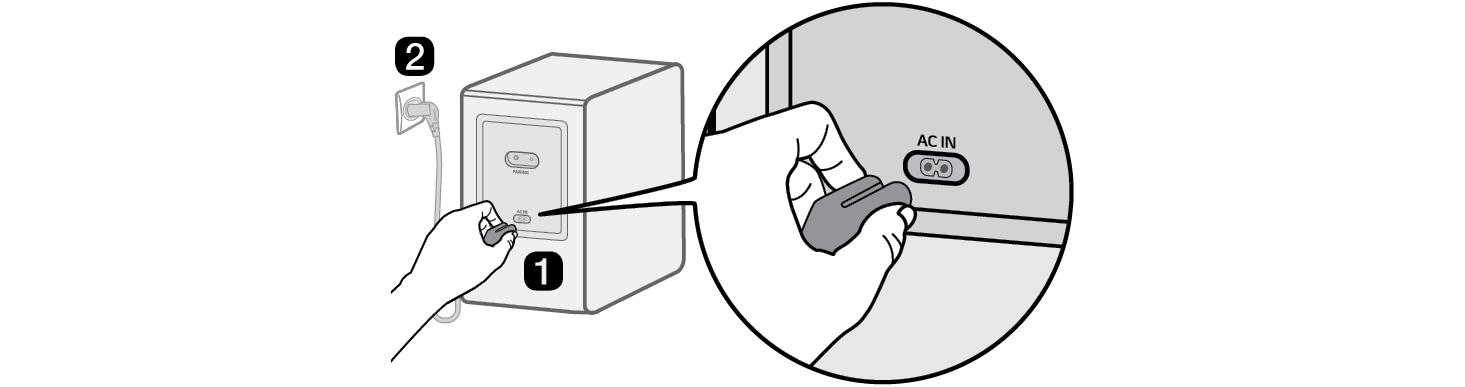

1. a Dugja be a tápkábelt a vezeték nélküli mélynyomóba.
2. b Dugja be a vezeték nélküli mélynyomóhoz csatlakoztatott tápkábelt egy konnektorba.

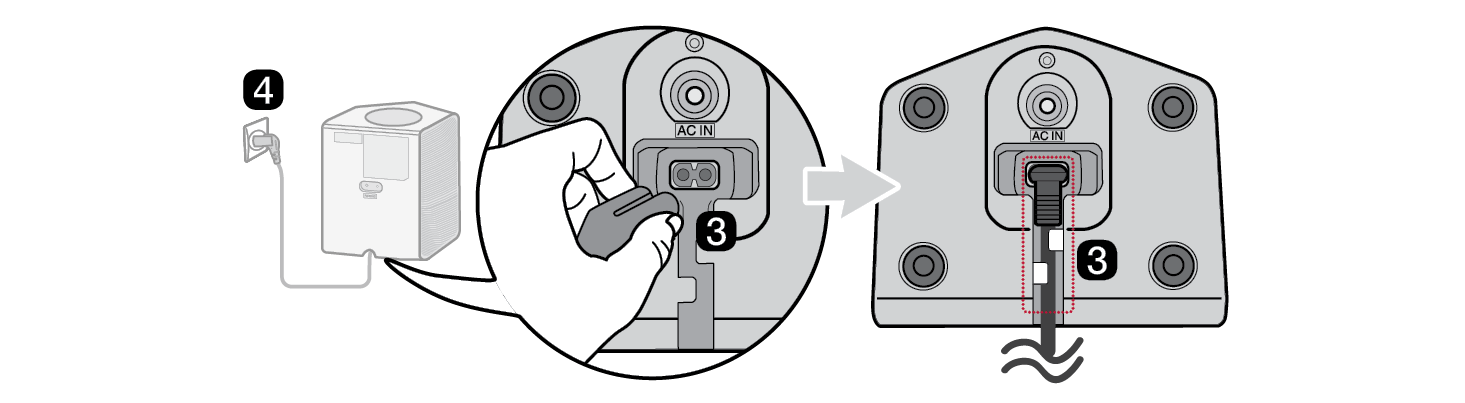

3. c Dugja be a tápkábelt a vezeték nélküli hátsó hangszórókba, és rendezze el a tápkábeleket.
4. d Dugja be a vezeték nélküli hátsó hangszórókhoz csatlakoztatott tápkábeleket csatlakozóaljzatokba.

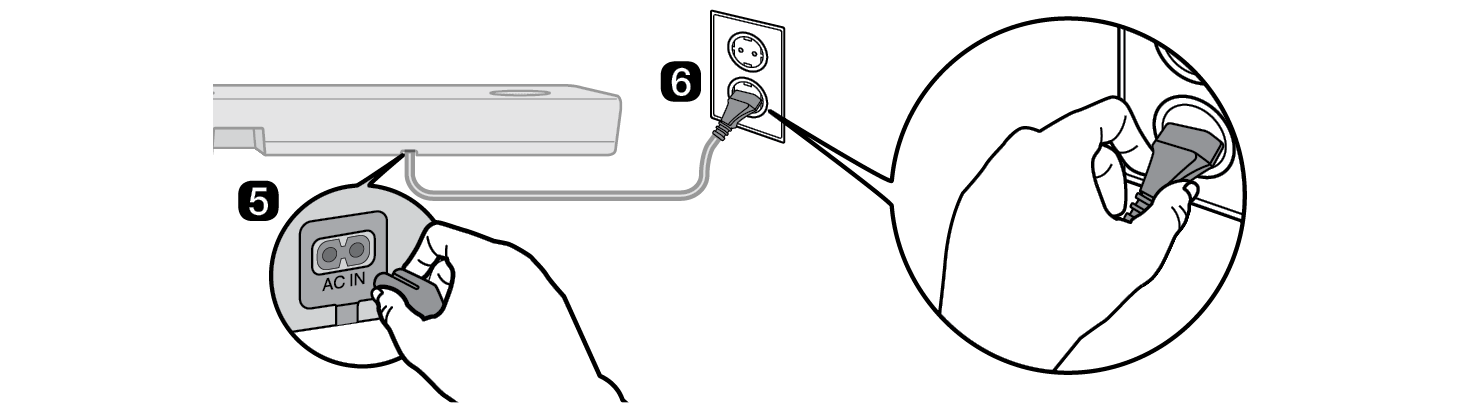

1. e Dugja be a tápkábelt a hangprojektorba.
2. f Dugja be a hangprojektorhoz csatlakoztatott tápkábelt egy csatlakozóaljzatba.

1. g Amikor a kapcsolat automatikusan létrejön, látni fogja, hogy a vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók hátulján lévő LED-ek zölden világítanak.

A kapcsolat ellenőrzése a vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók hátulján lévő LED-ekkel

A kapcsolat állapotát a vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók hátulján található LED-del ellenőrizheti.

LED színe	Állapot
Zölden villog	Csatlakozás folyamatban
Zöld	Sikeres csatlakozás
Piros	Rossz a kapcsolat, vagy a mélynyomó vagy a vezeték nélküli hátsó hangszórók készenléti állapotban vannak
Ki	A tápkábel nincs csatlakoztatva

A vezeték nélküli mélynyomó és a vezeték nélküli hátsó hangszórók manuális csatlakoztatása

Ha egy piros LED-et lát a vezeték nélküli mélynyomó hátulján, akkor a Sound Bar nincs csatlakoztatva a mélynyomóhoz. Ebben az esetben a következő sorrendben csatlakoztassa őket.

1. a Nyomja meg a Bekapcsolás gombot a Sound Bar hangfalon annak kikapcsolásához.

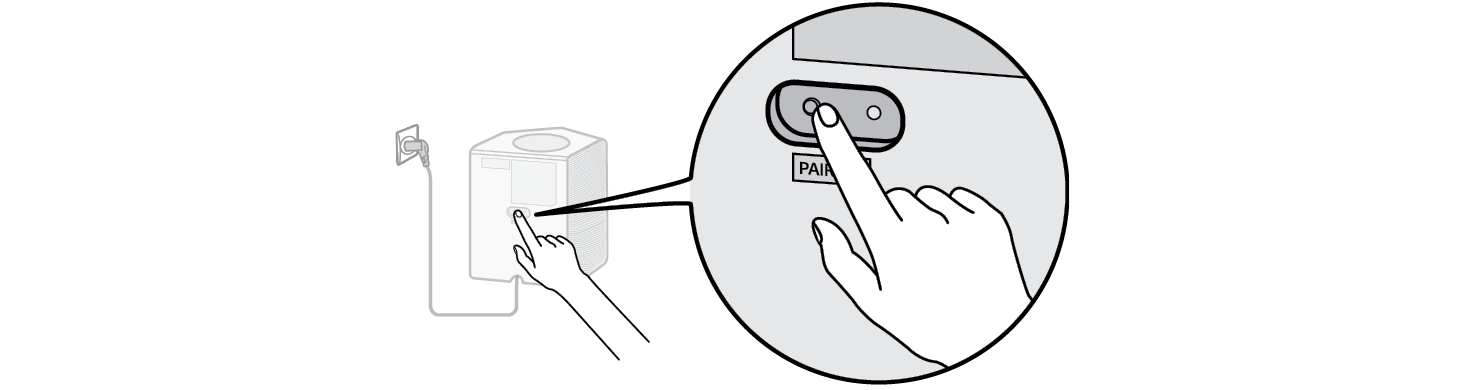

2. b Nyomja meg a PAIRING gombot a leválasztott vezeték nélküli mélynyomó vagy a vezeték nélküli hangszórók hátulján. Ellenőrizze, hogy a mélynyomó vagy a vezeték nélküli hátsó hangszórók hátsó részén lévő LED zölden villog-e. Ha továbbra is piros LED-et lát a vezeték nélküli mélynyomón vagy a vezeték nélküli hátsó hangszórókon, nyomja meg és tartsa lenyomva a mélynyomó vagy a vezeték nélküli hátsó hangszórók hátulján található gombot ismét.

A vezeték nélküli mélynyomó kézi csatlakoztatása

A vezeték nélküli hátsó hangszórók manuális csatlakoztatása

1. c Nyomja meg a Bekapcsolás gombot a Sound Bar hangfalon annak bekapcsolásához.
2. d Amikor a kapcsolat létrejön, látni fogja, hogy a vezeték nélküli mélynyomó hátulján lévő LED-égő világít.

Megjegyzés

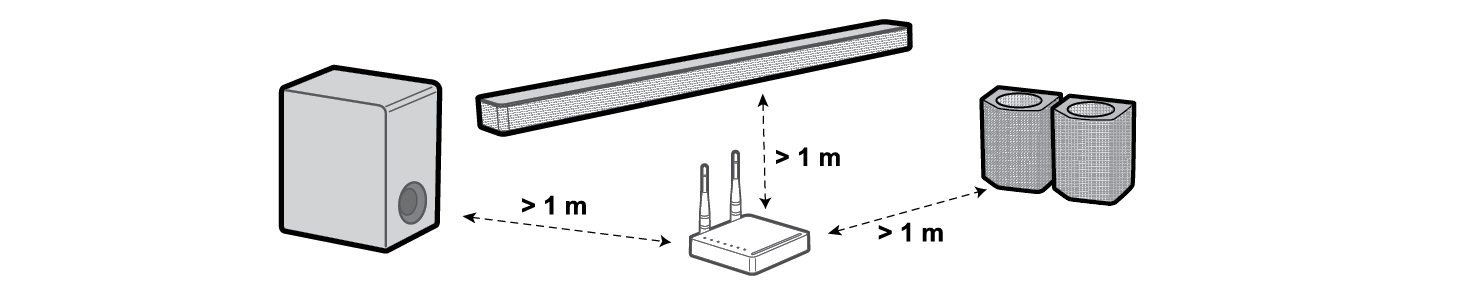

A Sound Bar hangfalat a vezeték nélküli mélynyomóhoz lehető legközelebb telepítse. Minél kisebb a Sound Bar és a vezeték nélküli mélynyomó közötti távolság, annál jobb a hangminőség. Ellenőrizze, hogy a Sound Bar és a vezeték nélküli mélynyomó között nincs akadály. Tartsa a hátsó hangsugárzókat legalább 30 cm-re a tévétől vagy a monitortól. A vezeték nélküli interferencia elkerülése érdekében tartson legalább 1m távolságot a Sound Bar vagy a vezeték nélküli mélynyomó, vezeték nélküli hátsó hangszórók és minden olyan perifériás eszköz között, amely erős elektromágneses hullámokat generál (pl. vezeték nélküli routerek, mikrohullámú sütők stb.).

Térhatású hang beállítása

A térhatású hang funkció lehetővé teszi, hogy a hangszórók több hangcsatorna által előállított, magával ragadó 3D hangot adjanak ki függetlenül az eredetileg rögzített tartalom csatornáitól.

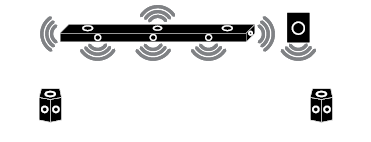

Például, ha 2.0-ás csatornán rögzített zenét hallgat normál hanghatásokkal, miközben a vezeték nélküli hátsó hangszórók csatlakoztatva vannak, akkor az alábbi különbséget hallhatja.

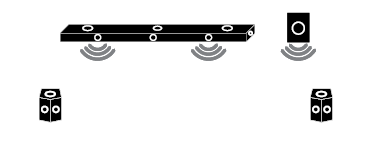

Ha a térhatású hang ki van kapcsolva

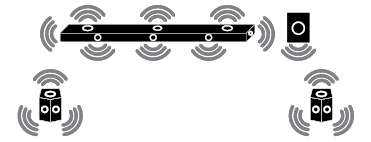

Ha a térhatású hang be van kapcsolva

Megjegyzés

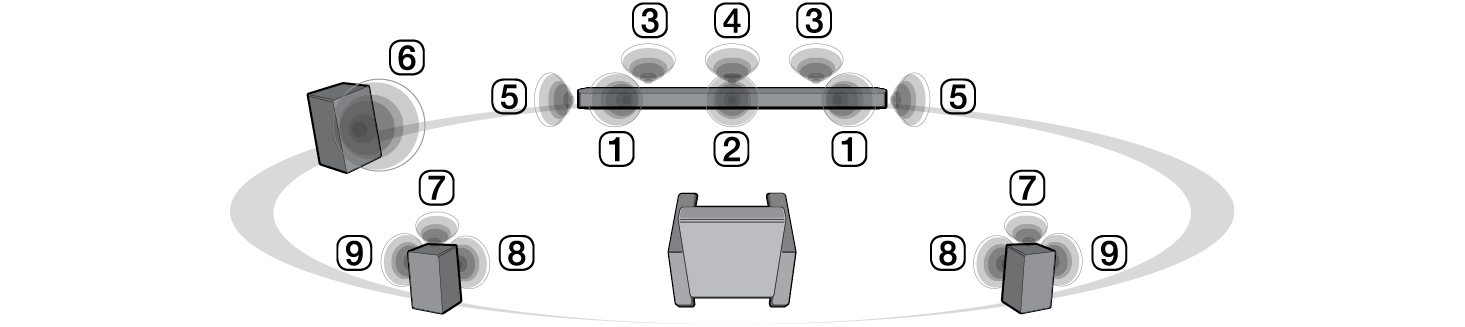

A hangszóró pozíciói a következők. A Első hangszórók B Középső hangszórók C Felső hangszórók D Felső középső hangszóró E Surround (oldalsó) hangszórók F Mélynyomó G Hátsó felső hangszórók H Hátsó hangszórók I Hátsó surround (oldalsó) hangszórók

Térhatású hang be/ki

1. a Nyomja meg a Beállítások gombot. A termék belép a beállítási módba, és megjelennek az „OFF-AUTO POWER” vagy az „ON-AUTO POWER” lehetőségek.

1. b Míg az „OFF-AUTO POWER” vagy az „ON-AUTO POWER” felirat az állapotkijelzőn mozog, nyomja meg a Jobb/Bal gombot a térhangzás beállításának kiválasztásához. Láthatja a térhatású hang állapotát, „OFF-SURROUND” vagy „ON-SURROUND”.

1. c Míg az „OFF-SURROUND” vagy az „ON-SURROUND” felirat az állapotkijelzőn mozog, nyomja meg a Fel/Le gombot a térhangzás be- vagy kikapcsolásához.

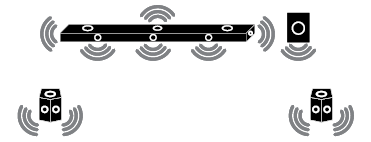

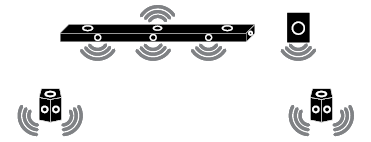

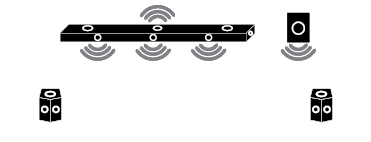

Hangszóró hangja a bemeneti csatornák alapján

Hanghatások	Bemenet		Kimenet
			A hátsó hangszórók nincsenek csatlakoztatva	A hátsó hangszórók csatlakoztatva
AI SOUND PRO Mesterséges intelligenciával testreszabott hang	2.0-ás csatornák
	5.1-es csatornák	DTS
		Egyéb
	7.1 csatornák vagy több
	7.1.4-ás csatornák
STANDARD Optimális hangzást hoz létre.	2.0-ás csatornák
	5.1-es csatornák	DTS
		Egyéb
	7.1 csatornák vagy több
	7.1.4-ás csatornák
MUSIC MERIDIAN technológiával dúsított hang	2.0-ás csatornák
	5.1-es csatornák	DTS
		Egyéb
	7.1 csatornák vagy több
	7.1.4-ás csatornák
CINEMA 3D-s mozis hang	2.0-ás csatornák
	5.1-es csatornák
	7.1 csatornák vagy több
	7.1.4-ás csatornák
CLEAR VOICE A hang tisztán hangzik, javítja a hang minőségét	2.0-ás csatornák
	5.1-es csatornák	DTS
		Egyéb
	7.1 csatornák vagy több
	7.1.4-ás csatornák
SPORTS Egy stadionhoz hasonló élethű hang	2.0-ás csatornák
	5.1-es csatornák	DTS
		Egyéb
	7.1 csatornák vagy több
	7.1.4-ás csatornák
GAME Játékhoz optimalizált hang	2.0-ás csatornák
	5.1-es csatornák	DTS
		Egyéb
	7.1 csatornák vagy több
	7.1.4-ás csatornák
BASS BLAST (BASS BLAST+) Hang erősített basszussal	2.0-ás csatornák
	5.1-es csatornák
	7.1 csatornák vagy több
	7.1.4-ás csatornák
