Wi-Fi SOUND BAR
설치하기

Sound Bar Quick Guide

기기 연결하기

본 기기와 무선 서브우퍼를 연결하면 더 풍부한 사운드로 들을 수 있습니다.

무선 서브우퍼 자동으로 연결하기

정상적인 상태에서는 설치를 마치면 자동으로 기기가 연결됩니다. 아래 순서대로 본 기기와 스피커를 연결하세요.

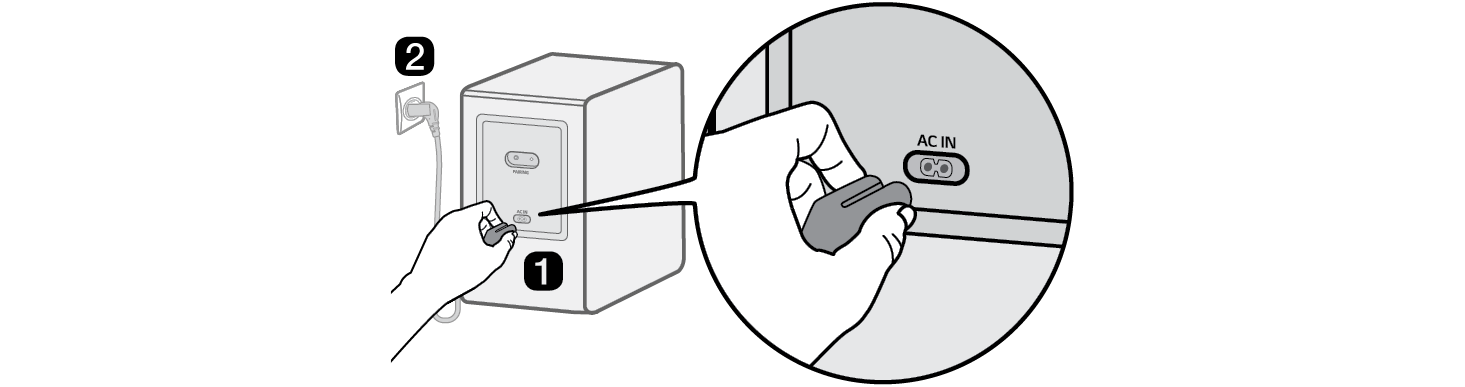

  1. a 무선 서브우퍼에 전원 케이블을 꽂으세요.
  2. b 무선 서브우퍼에 연결된 전원 케이블을 콘센트에 꽂으세요.

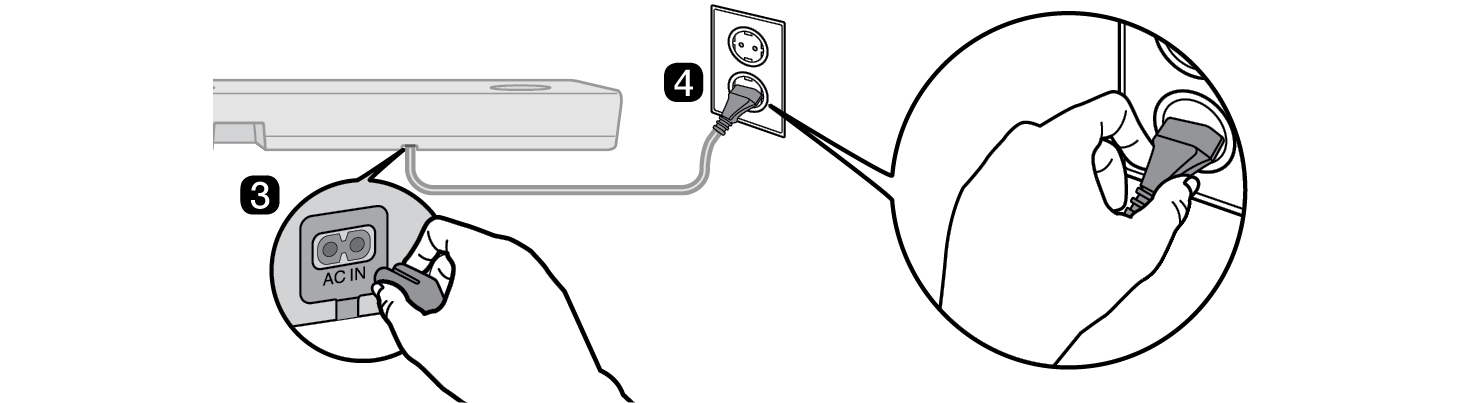

  3. c 사운드바에 전원 케이블을 꽂으세요.
  4. d 사운드바에 연결된 전원 케이블을 콘센트에 꽂으세요.




  1. e 자동 연결이 완료되면 무선 서브우퍼 뒷면의 LED에 초록색 불빛이 켜집니다.

무선 서브우퍼 뒷면의 LED 색으로 연결 상태 알아보기

무선 서브우퍼 뒷면의 LED 색을 통해 연결 상태를 확인할 수 있습니다.

LED 색

상태

초록색 깜빡임

연결하고 있습니다.

초록색

정상적으로 연결됐습니다.

빨간색

연결이 제대로 안 됐거나 대기 상태입니다.

꺼짐

전원 케이블이 빠져 있습니다.

무선 서브우퍼 수동으로 연결하기

무선 서브우퍼 뒷면의 LED에 빨간색 불빛이 켜진다면 본 기기와 서브우퍼가 연결이 안 된 상태입니다. 이때는 아래 순서대로 연결하세요.

  1. a 본 기기의 전원61723.png 버튼을 눌러서 기기를 끄세요.
  2. b 무선 서브우퍼 뒷면의 PAIRING 버튼을 누르세요. 서브우퍼 뒷면의 LED가 초록색으로 깜빡이는지 확인하세요. 여전히 LED에 빨간색 불빛이 켜진다면 서브우퍼 뒷면의 버튼을 다시 한번 길게 누르세요.



  1. c 본 기기의 전원61692.png 버튼을 눌러서 기기를 켜세요.
  2. d 연결을 완료하면 무선 서브우퍼 뒷면의 LED 불빛이 초록색으로 켜집니다.


92034.png 알아두기
  • 본 기기와 무선 서브우퍼를 설치할 때에는 되도록 가깝게 설치하세요. 본 기기와 무선 서브우퍼의 거리가 가까울수록 음질이 좋아집니다.
  • 본 기기와 무선 서브우퍼 사이에 장애물이 없도록 하세요.

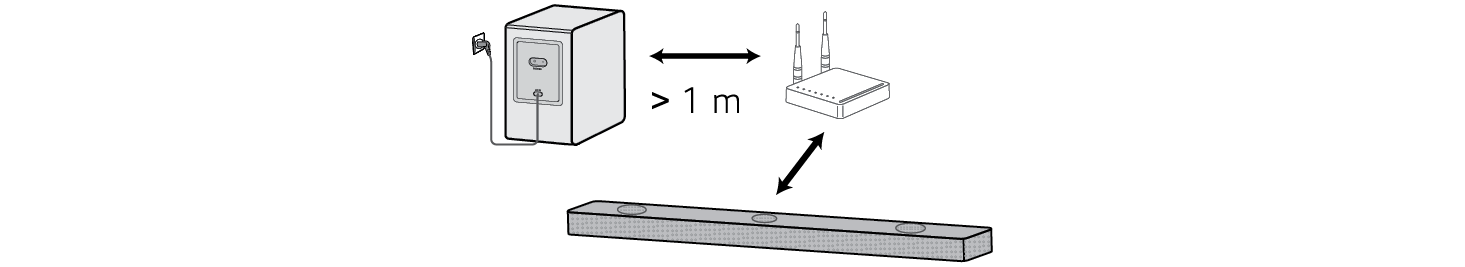

  • 무선 혼선을 막기 위해 본 기기 및 무선 서브우퍼와 강한 전자파를 발생하는 주변 기기 (무선 공유기, 전자레인지 등) 사이의 거리를 1 m 이상 두세요.


후면 스피커와 무선 수신기 연결하기

자동으로 연결하기

정상적인 상태에서는 설치를 마치면 자동으로 기기가 연결됩니다. 아래 순서대로 본 기기와 스피커를 연결하세요.

  1. a 후면 스피커 (왼쪽, 오른쪽)에 스피커 케이블을 각각의 단자에 맞게 연결하세요. 검정색 줄무늬 케이블을 - 단자에 연결하고 나머지 케이블을 + 단자에 연결하세요.
  2. b 후면 스피커 (왼쪽, 오른쪽)에 연결된 스피커 케이블을 무선 수신기에 연결하세요.

무선 수신기 단자 색

스피커 위치

파란색

L 왼쪽 후면

회색

R 오른쪽 후면



  1. c 무선 수신기에 전원 케이블을 꽂으세요.
  2. d 무선 수신기에 연결된 전원 케이블을 콘센트에 꽂으세요.
  3. e 본 기기의 전원61697.png 버튼을 눌러서 기기를 켜세요.
  4. f 자동 연결이 완료되면 무선 수신기 앞면의 LED에 초록색 불빛이 켜집니다.


92400.png 알아두기
  • 본 기기와 함께 제공된 스피커만 사용하십시오. 다른 스피커를 사용하면 오작동이 발생할 수 있습니다.
  • 스피커 케이블을 각각의 단자에 맞게 연결하세요. (+ 는 + 에 - 는 - 에 연결 하세요.) 케이블을 잘못 연결한 경우 사운드가 왜곡되거나 저음이 나오지 않습니다.

LED 색으로 연결 상태 알아보기

무선 수신기 앞면의 LED 색을 통해 연결 상태를 확인할 수 있습니다.

LED 색

상태

초록색 깜빡임

연결하고 있습니다.

초록색

정상적으로 연결됐습니다.

빨간색

연결이 제대로 안 됐거나 대기 상태입니다.

꺼짐

전원 케이블이 빠져 있습니다.

수동으로 연결하기

무선 수신기 앞면의 LED에 빨간색 불빛이 켜진다면 본 기기와 무선 수신기가 연결이 안 된 상태입니다. 이때는 아래 순서대로 연결하세요.

  1. a 본 기기의 전원61702.png 버튼을 눌러서 기기를 끄세요.
  2. b 무선 수신기 뒷면의 PAIRING 버튼을 누르세요. 무선 수신기 앞면의 LED가 초록색으로 깜빡이는지 확인하세요.



  1. c 본 기기의 전원61709.png 버튼을 눌러서 기기를 켜세요.
  2. d 연결을 완료하면 무선 수신기 앞면의 LED 불빛이 초록색으로 켜집니다.


92380.png 알아두기
  • 후면 스피커는 TV나 모니터로부터 약 30 cm 이상 거리를 두고 사용하세요.
  • 무선 혼선을 막기 위해 본 기기 및 무선 수신기와 강한 전자파를 발생하는 주변 기기 (무선 공유기, 전자레인지 등) 사이의 거리를 1 m 이상 두세요.


페라이트 코어 부착 방법 (선택사항)

페라이트 코어는 각 국가의 규격에 따라 제공되지 않을 수 있습니다

스피커 케이블에 페라이트 코어 부착하기

전파 소음을 줄이기 위해서 페라이트 코어를 부착하세요.

  1. a [a] 부분을 당겨 페라이트 코어를 여세요.
  2. b 무선 수신기와 페라이트 코어 사이에 약 18 cm 거리를 두고 스피커 케이블에 페라이트 코어를 두 번 감으세요.
  3. c “딸깍” 소리가 날 때까지 잠그세요.
