Sound Bar Quick Guide

Conexión del producto

Si conecta la barra de sonido al subwoofer inalámbrico, podrá disfrutar de un sonido más completo.

Conexión automática al subwoofer inalámbrico

Una vez finalizada la instalación, el subwoofer inalámbrico se conecta a la barra de sonido automáticamente. Conecte la barra de sonido al subwoofer en el orden siguiente.

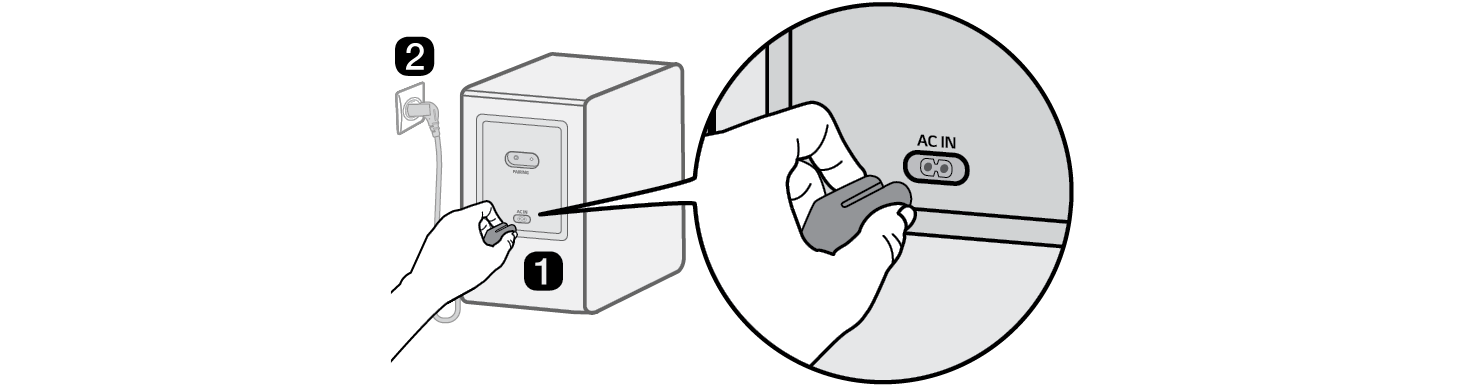

1. a Conecte el cable de alimentación al subwoofer inalámbrico.
2. b Conecte el cable de alimentación conectado al subwoofer inalámbrico a un tomacorriente.

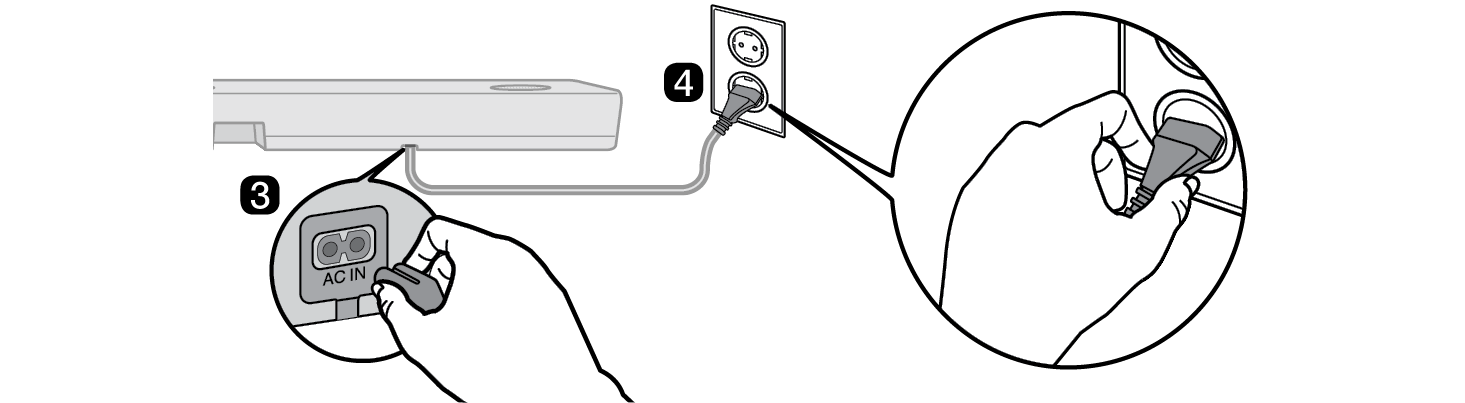

3. c Conecte el cable de alimentación a la barra de sonido.
4. d Conecte el cable de alimentación conectado a la barra de sonido a un tomacorriente.

1. e Una vez establecida la conexión automáticamente, verá que el LED de la parte trasera del subwoofer inalámbrico se ilumina en verde.

Verificar la conexión mediante el LED de la parte trasera del subwoofer inalámbrico

Puede verificar el estado de conexión si consulta el LED de la parte trasera del subwoofer inalámbrico.

Color del LED	Estado
Parpadeo en verde	Conexión en curso
Verde	Conexión correcta
Rojo	Conexión incorrecta o el subwoofer está en estado de espera
Apagado	El cable de alimentación no está conectado

Conexión manual del subwoofer inalámbrico

Si ve un LED rojo en la parte trasera del subwoofer inalámbrico, esto significa que la barra de sonido no está conectada al subwoofer. En este caso, conéctelos en el orden siguiente.

1. a Presione el botón Encendido/Apagado en la barra de sonido para apagarla.
2. b Presione el botón PAIRING de la parte trasera del subwoofer inalámbrico. Verifique si el LED de la parte trasera del subwoofer parpadea en verde. Si sigue viendo un LED rojo en el subwoofer inalámbrico, mantenga presionado el botón de la parte trasera del subwoofer de nuevo.

1. c Presione el botón Encendido/Apagado en la barra de sonido para encenderla.
2. d Una vez establecida la conexión, verá que el LED de la parte trasera del subwoofer inalámbrico se ilumina en verde.

Nota

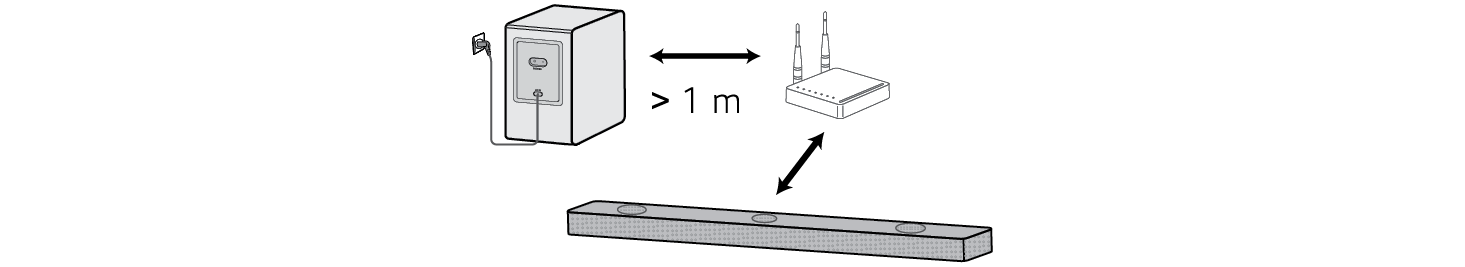

Instale la barra de sonido lo más cerca posible del subwoofer inalámbrico. Cuanta menos distancia haya entre la barra de sonido y el subwoofer inalámbrico, mayor será la calidad de sonido. Asegúrese de que no hay obstáculos entre la barra de sonido y el subwoofer inalámbrico. Para evitar las interferencias inalámbricas, mantenga una distancia mínima de 1 m entre la barra de sonido o el subwoofer inalámbrico y cualquier dispositivo periférico que genere ondas electromagnéticas potentes (p. ej., routers inalámbricos, hornos microondas, etc.).

Conexión de las bocinas traseras al receptor inalámbrico (SPQ8-S, vendido por separado)

Conexión automática

Una vez finalizada la instalación, el receptor inalámbrico se conecta a la barra de sonido automáticamente. Conecte la barra de sonido al receptor inalámbrico en el orden siguiente.

1. a Conecte los cables de la bocina a los terminales correspondientes de las bocinas traseras (izquierdo, derecho). Conecte el cable con franjas negras al terminal negativo y el otro cable al terminal positivo.
2. b Conecte los cables de la bocina de las bocinas traseras (izquierdo, derecho) al receptor inalámbrico.

Color del terminal del receptor	Posición de la bocina
Azul	L Izquierdo trasero
Gris	R Derecho trasero

1. c Conecte el cable de alimentación al receptor inalámbrico.
2. d Conecte el cable de alimentación conectado al receptor inalámbrico a un tomacorriente.
3. e Presione el botón Encendido/Apagado en la barra de sonido para encenderla.
4. f Una vez establecida la conexión automáticamente, verá que el LED de la parte delantera del receptor inalámbrico se ilumina en verde.

Nota

Utilice únicamente las bocinas incluidas con el producto. El uso de otras bocinas puede provocar fallas de operación. Conecte los cables de bocina a los terminales correspondientes. Conecte el cable positivo al terminal positivo y el cable negativo al terminal negativo. Un cable conectado de forma incorrecta distorsionará el sonido o no generará bajos.

Verificar el estado de conexión mediante el color del LED

Puede verificar el estado de conexión mediante el LED de la parte frontal del receptor inalámbrico.

Color del LED	Estado
Parpadeo en verde	Conexión en curso
Verde	Conexión correcta
Rojo	Conexión incorrecta o el receptor está en estado de espera
Apagado	El cable de alimentación no está conectado

Conexión manual

Si ve un LED rojo en la parte delantera del receptor inalámbrico, esto significa que la barra de sonido no está conectada al receptor. En este caso, conéctelos en el orden siguiente.

1. a Presione el botón Encendido/Apagado en la barra de sonido para apagarla.
2. b Presione el botón PAIRING en la parte trasera del receptor inalámbrico. Verifique si el LED de la parte delantera del receptor inalámbrico parpadea en verde.

1. c Presione el botón Encendido/Apagado en la barra de sonido para encenderla.
2. d Una vez establecida la conexión, verá que el LED de la parte delantera del receptor inalámbrico se ilumina en verde.

Nota

Mantenga las bocinas traseras a una distancia mínima de 30 cm con respecto a la televisión o monitor. Para evitar las interferencias inalámbricas, mantenga una distancia mínima de 1 m entre la barra de sonido o el receptor inalámbrico y cualquier dispositivo periférico que genere ondas electromagnéticas potentes (p. ej., routers inalámbricos, hornos microondas, etc.).

Acoplar el núcleo de ferrita (opcional)

El núcleo de ferrita puede incluirse o no según las normas nacionales.

Acoplar el núcleo de ferrita a los cables de la bocina

Acople el núcleo de ferrita a los cables para reducir el ruido de radio.

1. a Tire de la pieza [a] para abrir el núcleo de ferrita.
2. b Enrolle los cables de bocina del receptor inalámbrico dos veces alrededor del núcleo de ferrita. Se requiere una distancia aproximada de 18 cm entre el receptor inalámbrico y el núcleo de ferrita.
3. c Cierre el núcleo de ferrita hasta que escuche un clic.
