Sound Bar Quick Guide

חיבור המוצר

ניתן ליהנות מקול עשיר יותר על ידי חיבור מקרן הקול לסאבוופר אלחוטי.

חיבור אוטומטי של הסאבוופר האלחוטי

בסיום ההתקנה, הסאבוופר האלחוטי יתחבר אוטומטית למקרן הקול. חבר את מקרן הקול לסאבוופר בסדר הבא:

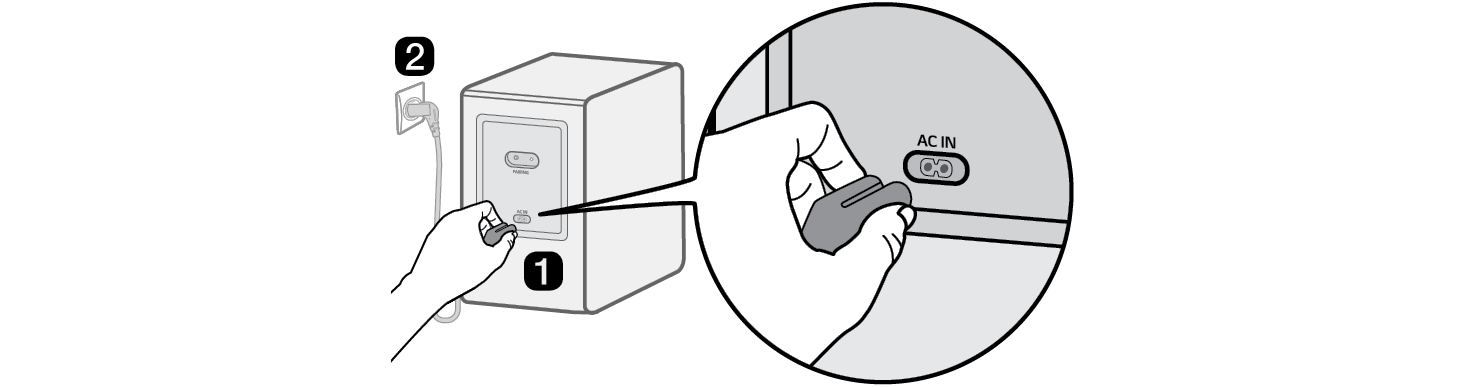

1. a חבר את כבל החשמל לסאבוופר האלחוטי.
2. b חבר את הקצה השני של כבל החשמל של הסאבוופר האלחוטי לשקע חשמל.

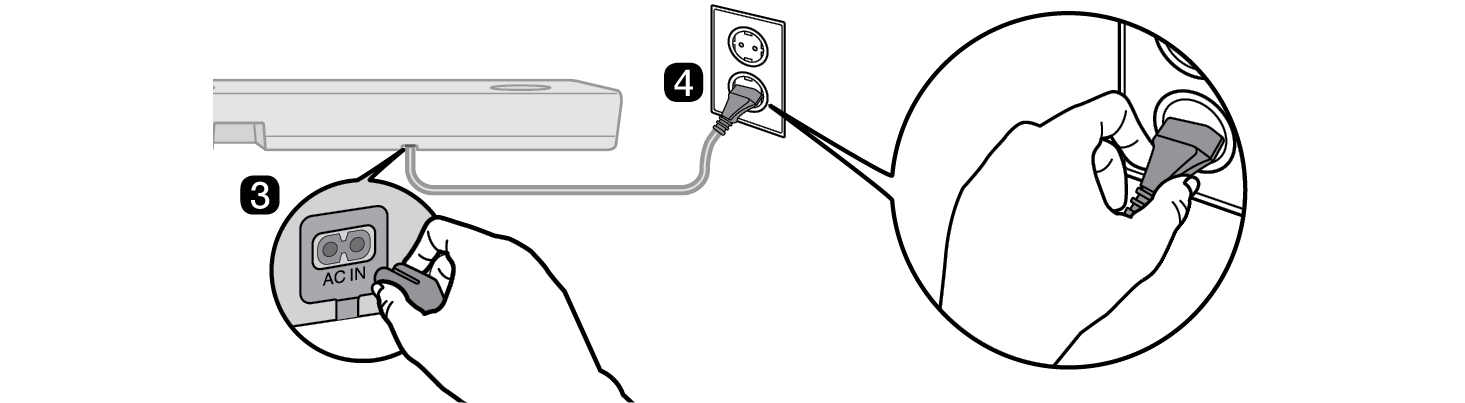

3. c חבר את כבל החשמל למקרן הקול.
4. d חבר את כבל החשמל המחובר אל מקרן הקול לשקע חשמל.

1. e לאחר יצירת חיבור מוצלח, נדלק לד ירוק בגב הסאבוופר האלחוטי.

בדיקת מצב החיבור בעזרת הלד הנמצא בגב הסאבוופר האלחוטי

ניתן לבדוק את מצב החיבור בעזרת הלד הנמצא בגב הסאבוופר האלחוטי.

צבע לד	סטטוס
ירוק מהבהב	מתבצע חיבור
ירוק	חיבור מוצלח
אדום	חיבור לא מוצלח, או הסאבוופר נמצא במצב המתנה
כבוי	כבל החשמל לא מחובר

חיבור ידני של הסאבוופר האלחוטי

אם נדלק לד אדום בגב הסאבוופר האלחוטי, זה מציין שמקרן הקול לא מחובר לסאבוופר. במקרה זה, חבר אותם בסדר הבא:

1. a לחץ על לחצן הפעלה/כיבוי במקרן הקול לכיבוי היחידה.
2. b לחץ על לחצן PAIRING בגב הסאבוופר האלחוטי. בדוק האם הלד בגב הסאבוופר מהבהב בירוק. אם עדיין מוצג לד אדום בסאבוופר האלחוטי, לחץ והחזק שוב את הלחצן בגב הסאבוופר.

1. c לחץ על לחצן הפעלה/כיבוי במקרן הקול להפעלה.
2. d לאחר יצירת חיבור מוצלח, נדלק לד ירוק בגב הסאבוופר האלחוטי.

הערה

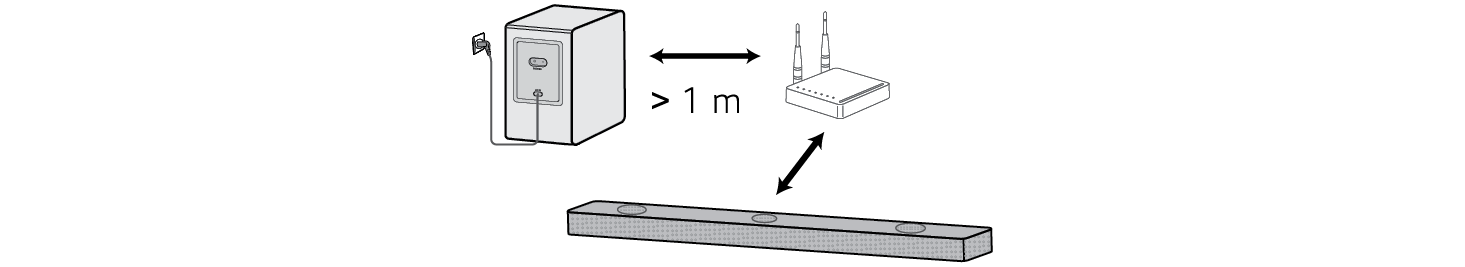

יש להתקין את מקרן הקול קרוב ככל האפשר לסאבוופר האלחוטי. ככל שהמרחק בין מקרן הקול והסאבוופר האלחוטי קרוב יותר, כך איכות הקול תהיה טובה יותר. יש לוודא שלא קיים כל מכשול בין מקרן הקול והסאבוופר האלחוטי. למניעת הפרעות אלחוטיות, יש לשמור על מרק של לפחות 1 מטר בין מקרן הקול או הסאבוופר האלחוטי וכל ציוד היקפי אחר אשר מחולל גלים אלקטרומגנטיים (כגון, נתב אלחוטי, תנור מיקרוגל וכדומה).

חבר את הרמקולים האחוריים אל הרסיבר האלחוטי (SPQ8-S, נמכר בנפרד)

חיבור אוטומטי

בסיום ההתקנה, הרסיבר האלחוטי יתחבר אוטומטית למקרן הקול. חבר את מקרן הקול לרסיבר האלחוטי בסדר הבא:

1. a חבר את כבלי הרמקולים תוך התאמת המסופים ברמקולים האחוריים (שמאל,ימין). חבר את הכבל עם הפסים השחורים לכניסת מינוס ואת הכבל האחר לכניסת הפלוס.
2. b חבר את כבלי הרמקול בגב הרמקולים (שמאל, ימין) לרסיבר האלחוטי.

צבע כניסת רסיבר	מצב רמקול
כחול	L שמאל אחורי
אפור	R ימי אחורי

1. c חבר את כבל החשמל לרסיבר האלחוטי.
2. d חבר את הקצה השני של כבל החשמל של הרסיבר האלחוטי לשקע חשמל.
3. e לחץ על לחצן הפעלה/כיבוי במקרן הקול להפעלה.
4. f לאחר יצירת חיבור מוצלח, נדלק לד ירוק בקדמת הרסיבר האלחוטי.

הערה

יש להשתמש רק עם הרמקולים המסופקים עם המוצר. שימוש ברמקולים אחרים עלול לגרום לתקלה. יש לחבר את כבלי הרמקול לכניסות התואמות. יש לחבר את כבל פלוס לכניסת פלוס ואת כבל מינוס לכניסה מינוס. חיבור שגוי יגרום לעיוות קול או לאי הפקת קול באס.

בדיקת סטטוס חיבור בעזרת צבע הלד

ניתן לבדוק את מצב החיבור בעזרת הלד הנמצא בקדמת הרסיבר האלחוטי.

צבע לד	סטטוס
ירוק מהבהב	מתבצע חיבור
ירוק	חיבור מוצלח
אדום	חיבור לא מוצלח, או הרסיבר נמצא במצב המתנה
כבוי	כבל החשמל לא מחובר

חיבור ידני

אם נדלק לד אדום בקדמת הרסיבר האלחוטי, זה מציין שמקרן הקול לא מחובר לרסיבר. במקרה זה, חבר אותם בסדר הבא:

1. a לחץ על לחצן הפעלה/כיבוי במקרן הקול לכיבוי היחידה.
2. b לחץ על לחצן PAIRING בגב הרסיבר האלחוטי. בדוק האם הלד בקדמת הרסיבר האלחוטי מהבהב בירוק.

1. c לחץ על לחצן הפעלה/כיבוי במקרן הקול להפעלה.
2. d לאחר יצירת חיבור מוצלח, נדלק לד ירוק בקדמת הרסיבר האלחוטי.

הערה

יש להרחיק את הרמקולים האחוריים לפחות 30 ס"מ מהטלוויזיה או המסך. למניעת הפרעות אלחוטיות, יש לשמור על מרק של לפחות 1 מטר בין מקרן הקול או הרסיבר האלחוטי וכל ציוד היקפי אחר אשר מחולל גלים אלקטרומגנטיים (כגון, נתב אלחוטי, תנור מיקרוגל וכדומה).

חיבור טבעת Ferrite (אופציונלי)

ייתכן שטבעת טבעת Ferrite לא תהיה כלולה במארז בהתאם לתקן המקומי.

חיבור טבעת טבעת Ferrite לכבלי הרמקול.

חבר את טבעת ה-Ferrite לכבלים להפחתת רעשי רדיו.

1. a משוך את חלק [a] לפתיחת טבעת ה-Ferrite.
2. b גלול פעמיים את כבלי רמקול הרסיבר האלחוטי סביב טבעת ה-Ferrite. נדרש מרחק של לפחות 18 ס"מ בין הרסיבר האלחוטי וטבעת ה-Ferrite.
3. c סגור את טבעת ה-Ferrite עד לשמיעת קליק.
