Sound Bar Quick Guide

Өнімге қосылу

Дыбыс тақтасы сымсыз сабвуферге қосылса, дыбыс күштірек шығады.

Сымсыз сабвуферге автоматты түрде қосылу

Орнату аяқталғаннан кейін, сымсыз сабвуфер дыбыс тақтасына автоматты түрде қосылады. Дыбыс тақтасын сабвуферге келесі ретпен қосыңыз.

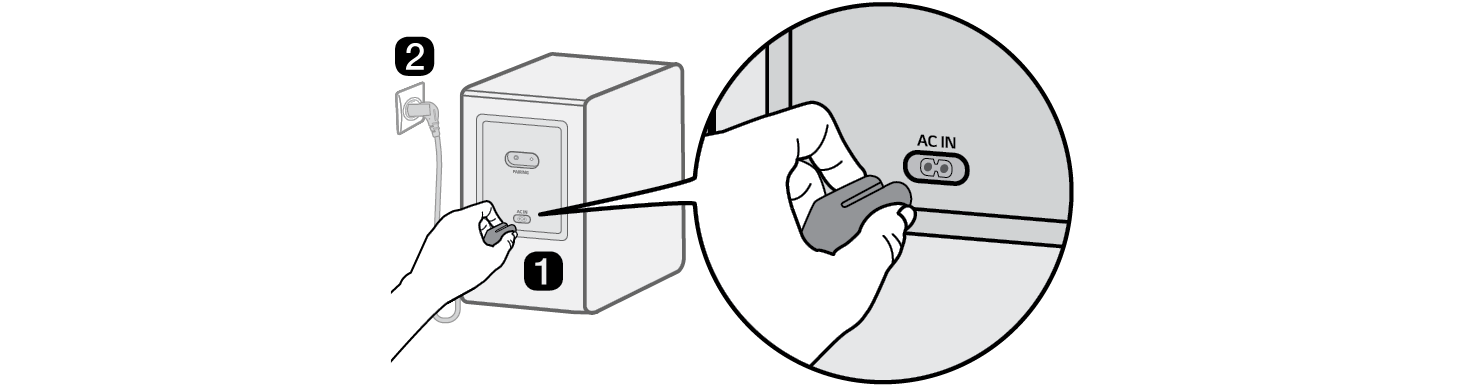

1. a Қуат кабелін сымсыз сабвуферге жалғаңыз.
2. b Сымсыз сабвуферге жалғанған қуат кабелін розеткаға қосыңыз.

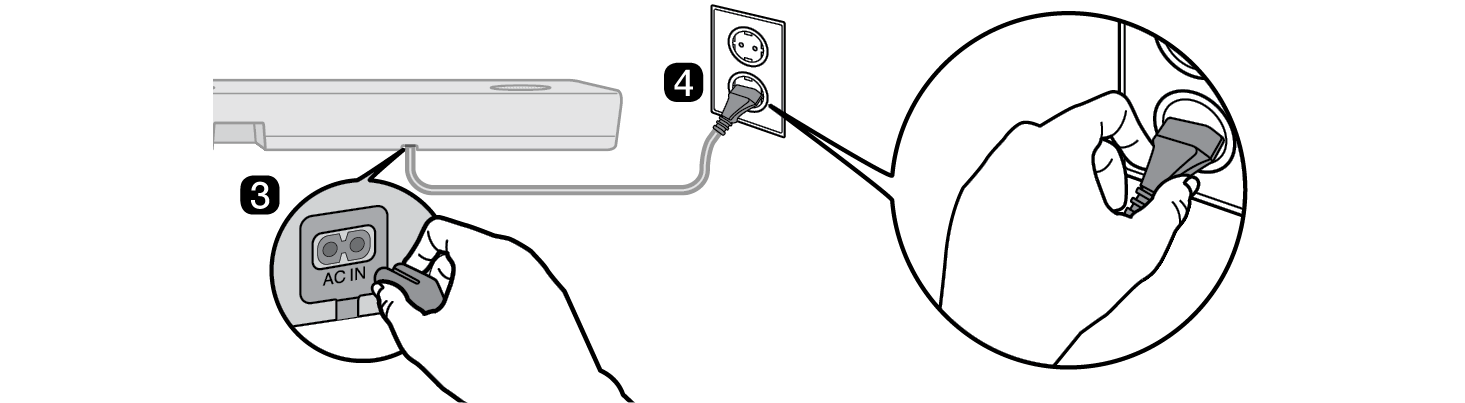

3. c Қуат кабелін саундбарға жалғаңыз.
4. d Саундбарға қосылған қуат кабелін розеткаға қосыңыз.

1. e Қосылым автоматты түрде орнатылған кезде, сымсыз сабвуфердің артқы жағындағы жарықдиод жасыл түспен жанады.

Сымсыз сабвуфердің артындағы жарықдиодты қосылымды тексеру

Сымсыз сабвуфердің артындағы жарықдиодқа қарап, қосылым күйін тексеруге болады.

Жарықдиод түсі	Күй
Жасыл түспен жыпылықтайды	Қосылу орнатылуда
Жасыл	Сәтті қосылды
Қызыл	Нашар байланыс немесе сабвуфер күту режимінде
Өшіру	Қуат кабелі қосылмаған

Сымсыз сабвуферді қолмен қосу

Сымсыз сабвуфердің артқы жағында қызыл жарықдиодты көрсеңіз, бұл дыбыс тақтасының сабвуферге қосылмағанын білдіреді. Бұл жағдайда оларды келесі ретпен қосыңыз.

1. a Оны өшіру үшін дыбыс тақтасындағы Қуат түймесін басыңыз.
2. b Сымсыз сабвуфердің артқы жағындағы PAIRING түймесін басыңыз. Сабвуфердің артындағы жарықдиод жасыл түспен жыпылықтауы керек. Сымсыз сабвуферде қызыл жарықдиодты әлі де көріп тұрсаңыз, сабвуфердің артқы жағындағы түймені қайтадан басып тұрыңыз.

1. c Оны қосу үшін дыбыс тақтасындағы Қуат түймесін басыңыз.
2. d Қосылым орнатылған кезде, сымсыз сабвуфердің артқы жағындағы жарықдиод жасыл түспен жанады.

Ескертпе

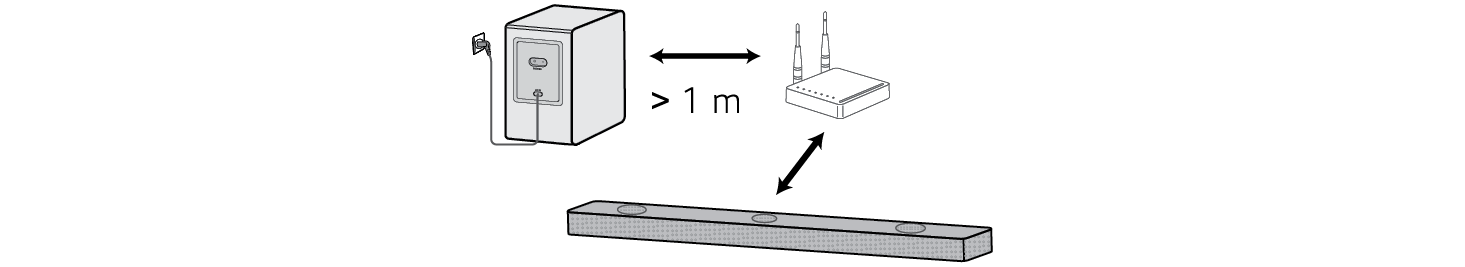

Дыбыс тақтасын сымсыз сабвуферге мүмкіндігінше жақын орнатыңыз. Дыбыс тақтасы мен сымсыз сабвуфер арасындағы қашықтық неғұрлым жақын болса, дыбыс сапасы соғұрлым жақсы болады. Дыбыс тақтасы мен сымсыз сабвуфер арасында ешқандай кедергі жоқ екеніне көз жеткізіңіз. Сымсыз кедергілердің алдын алу үшін, дыбыс тақтасы немесе сымсыз сабвуфер және күшті электромагниттік толқындар тудыратын кез келген сыртқы құрылғылар (мысалы, сымсыз бағдарлауыштар, микротолқынды пештер және т.б.) арасында кемінде 1 м қашықтықты сақтаңыз.

Артқы динамиктерді сымсыз қабылдағышқа қосу

Автоматты қосылым

Орнату аяқталғаннан кейін сымсыз қабылдағыш дыбыс тақтасына автоматты түрде қосылады. Дыбыс тақтасын сымсыз қабылдағышқа келесі ретпен қосыңыз.

1. a Динамик кабельдерін артқы динамиктердегі тиісті клеммаларға қосыңыз (сол, оң). Қара жолақты кабельді теріс клеммаға,ал екінші кабельді оң клеммаға қосыңыз.
2. b Артқы динамиктердегі динамик кабельдерін (сол, оң) сымсыз қабылдағышқа қосыңыз.

Қабылдағыш клеммасының түсі	Динамик күйі
Көк	L Артқы сол жақ
Сұр	R Артқы оң жақ

1. c Қуат кабелін сымсыз қабылдағышқа жалғаңыз.
2. d Сымсыз қабылдағышқа жалғанған қуат кабелін розеткаға қосыңыз.
3. e Оны қосу үшін дыбыс тақтасындағы Қуат түймесін басыңыз.
4. f Қосылым автоматты түрде орнатылған кезде, сымсыз қабылдағыштың алдыңғы жағындағы жарықдиод жасыл түспен жанады.

Ескертпе

Құрылғымен бірге берілген динамиктерді ғана пайдаланыңыз. Басқа динамиктерді пайдалану ақаулыққа әкелуі мүмкін. Динамик кабельдерін тиісті клеммаларға қосыңыз. Оң кабельді оң клеммаға, ал теріс кабельді теріс клеммаға қосыңыз. Дұрыс қосылмаған кабель дыбысты бұрмалауы немесе басс дыбысы естілмеуі мүмкін.

Жарықдиод түсі бар қосылым күйін тексеру

Сымсыз қабылдағыштың алдыңғы жағындағы жарықдиод арқылы қосылым күйін тексеруге болады.

Жарықдиод түсі	Күй
Жасыл түспен жыпылықтайды	Қосылу орнатылуда
Жасыл	Сәтті қосылды
Қызыл	Нашар байланыс немесе қабылдағыш күту режимінде
Өшіру	Қуат кабелі қосылмаған

Қолмен қосылу

Сымсыз қабылдағыштың алдыңғы жағында қызыл жарықдиодты көрсеңіз, бұл дыбыс тақтасының қабылдағышқа қосылмағанын білдіреді. Бұл жағдайда оларды келесі ретпен қосыңыз.

1. a Оны өшіру үшін дыбыс тақтасындағы Қуат түймесін басыңыз.
2. b Сымсыз қабылдағыштың артындағы PAIRING түймесін басыңыз. Сымсыз қабылдағыштың алдыңғы жағындағы жарықдиод жасыл түспен жыпылықтау керек.

1. c Оны қосу үшін дыбыс тақтасындағы Қуат түймесін басыңыз.
2. d Қосылым орнатылған кезде, сымсыз қабылдағыштың алдыңғы жағындағы жарықдиод жасыл түспен жанады.

Ескертпе

Артқы динамиктерді теледидардан немесе монитордан кемінде 30 см қашықтықта ұстаңыз. Сымсыз кедергілердің алдын алу үшін, дыбыс тақтасы немесе сымсыз қабылдағыш және күшті электромагниттік толқындар тудыратын кез келген сыртқы құрылғылар (мысалы, сымсыз бағдарлауыштар, микротолқынды пештер және т.б.) арасында кемінде 1 м қашықтықты сақтаңыз.

Ферритті өзекшені бекіту (қосымша)

Ферритті өзекше ұлттық стандарттарға байланысты берілмеуі мүмкін.

Ферритті өзекшені динамик кабельдеріне бекіту

Радио шуын азайту үшін ферритті өзекшені кабельдерге бекітіңіз.

1. a Ферритті өзекшені ашу үшін [а] бөлігін тартыңыз.
2. b Сымсыз қабылдағыштың динамик кабельдерін ферритті өзекшеге екі рет ораңыз. Сымсыз қабылдағыш пен ферритті өзекше арасына шамамен 18 см қашықтық қажет.
3. c Ферритті өзекшені сырт еткен дыбыс естілгенше жабыңыз.
