Sound Bar Quick Guide

Подключение устройства

Для получения более насыщенного звучания саундбар можно подключить к беспроводному сабвуферу.

Автоматическое подключение беспроводного сабвуфера

После завершения установки беспроводной сабвуфер автоматически подключится к саундбару. Подключите саундбар к сабвуферу в следующей последовательности.

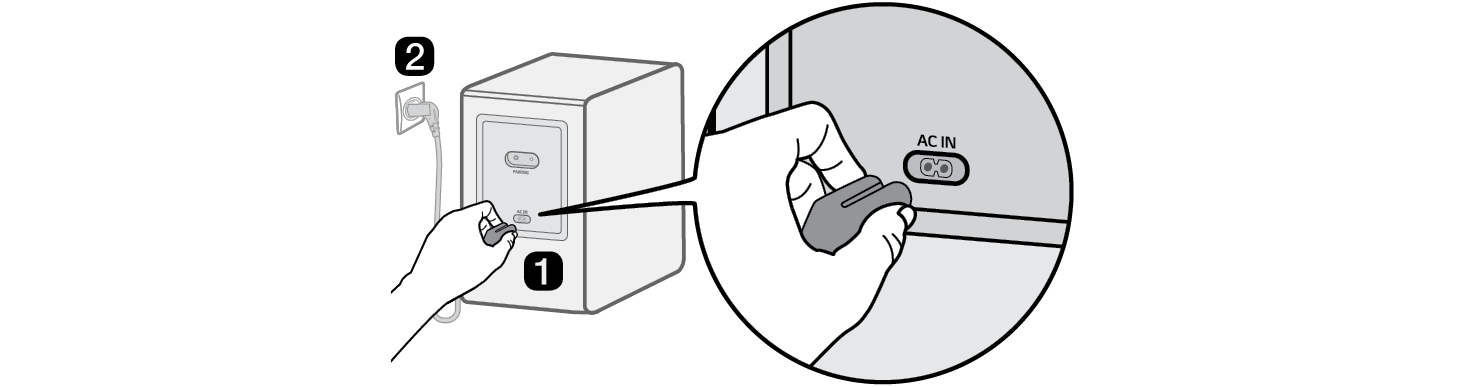

1. a Подключите кабель питания к беспроводному сабвуферу.
2. b Подключите кабель питания, подключенный к беспроводному сабвуферу, к розетке.

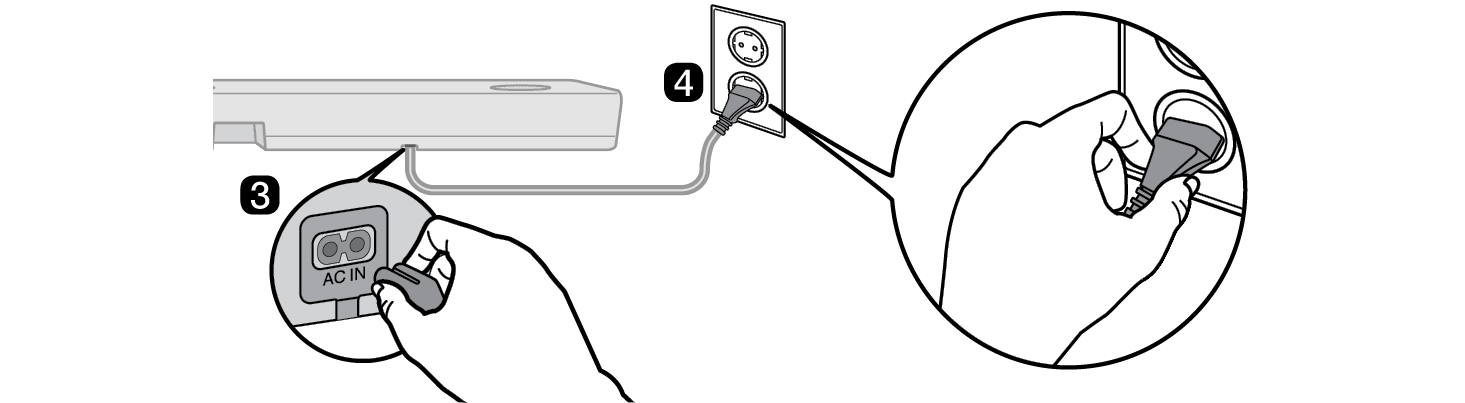

3. c Подключите кабель питания к саундбару.
4. d Подключите кабель питания, подключенный к саундбару, к розетке.

1. e После автоматической установки соединения светодиод сзади беспроводного сабвуфера загорится зеленым цветом.

Проверка подключения с помощью светодиода сзади беспроводного сабвуфера

Для проверки состояния подключения можно посмотреть на светодиод сзади беспроводного сабвуфера.

Цвет светодиода	Состояние
Мигает зеленым	Выполняется подключение
Зеленый	Подключение успешно установлено
Красный	Плохое качество соединения или сабвуфер находится в режиме ожидания
Выключен	Кабель питания не подключен

Подключение беспроводного сабвуфера вручную

Если сзади беспроводного сабвуфера горит красный светодиод, значит саундбар не подключен к сабвуферу. В таком случае подключите следующим образом.

1. a Нажмите кнопку Питание на саундбаре для его отключения.
2. b Нажмите кнопку PAIRING на задней стороне беспроводного сабвуфера. Убедитесь, что светодиод сзади сабвуфера мигает зеленым цветом. Если сзади беспроводного сабвуфера продолжает гореть красный светодиод, нажмите и удерживайте кнопку сзади сабвуфера еще раз.

1. c Нажмите кнопку Питание на саундбаре для его включения.
2. d После установки соединения светодиод сзади беспроводного сабвуфера загорится зеленым цветом.

Примечание

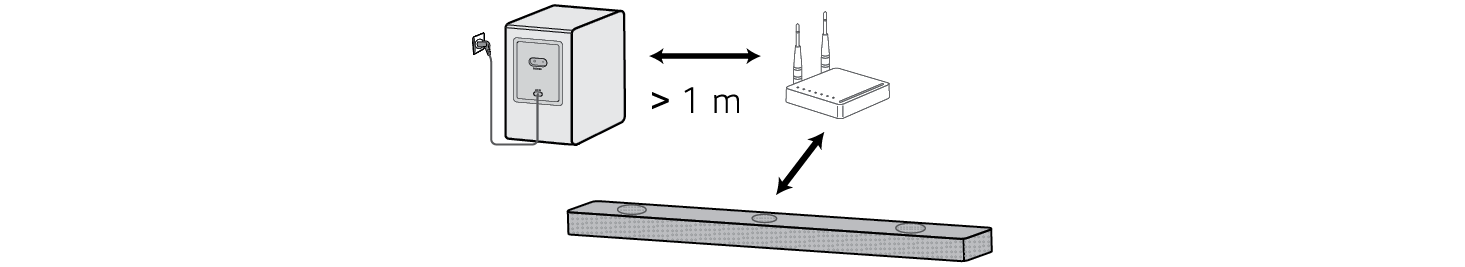

Устанавливайте саундбар как можно ближе к беспроводному сабвуферу. Чем меньше расстояние между саундбаром и беспроводным сабвуфером, тем лучше будет качество звука. Убедитесь в отсутствии препятствий между саундбаром и беспроводным сабвуфером. Для исключения помех беспроводной связи располагайте саундбар или беспроводной сабвуфер на расстоянии не менее 1 м от любых устройств, генерирующих сильное электромагнитное излучение (таких как беспроводные маршрутизаторы, печи СВЧ и проч.).

Подключение задних динамиков к беспроводному приемнику

Автоматическое подключение

После завершения установки беспроводной приемник автоматически подключится к саундбару. Подключите саундбар к беспроводному приемнику в следующей последовательности.

1. a Подключите кабели динамика к соответствующим контактам сзади динамиков (левого, правого). Подключайте кабель с черными полосками к отрицательному контакту, а второй кабель - к положительному контакту.
2. b Подключите кабели динамиков сзади динамиков (левого, правого) к беспроводному приемнику.

Цвет контакта приемника	Положение динамика
Синий	L Левый задний
Серый	R Правый задний

1. c Подключите кабель питания к беспроводному приемнику.
2. d Подключите кабель питания, подключенный к беспроводному приемнику, к розетке.
3. e Нажмите кнопку Питание на саундбаре для его включения.
4. f После автоматической установки соединения светодиод спереди беспроводного приемника загорится зеленым цветом.

Примечание

Используйте только динамики, предоставляемые вместе с устройством. Использование других динамиков может привести к неполадкам. Подключите кабели динамика к соответствующим контактам. Подключите положительный кабель к положительному контакту, а отрицательный - к отрицательному. Неправильное подключение кабелей приведет к ухудшению качества звука или отсутствию басов.

Проверка состояния подключения по цвету светодиода

Для проверки состояния подключения можно посмотреть на светодиод спереди беспроводного приемника.

Цвет светодиода	Состояние
Мигает зеленым	Выполняется подключение
Зеленый	Подключение успешно установлено
Красный	Плохое качество соединения или приемник находится в режиме ожидания
Выключен	Кабель питания не подключен

Подключение вручную

Если спереди беспроводного приемника горит красный светодиод, значит саундбар не подключен к приемнику. В таком случае подключите следующим образом.

1. a Нажмите кнопку Питание на саундбаре для его отключения.
2. b Нажмите кнопку PAIRING на задней стороне беспроводного приемника. Убедитесь, что светодиод спереди беспроводного приемника мигает зеленым цветом.

1. c Нажмите кнопку Питание на саундбаре для его включения.
2. d После установки соединения светодиод спереди беспроводного приемника загорится зеленым цветом.

Примечание

Устанавливайте задние динамики на расстоянии не менее 30 см от телевизора или монитора. Для исключения помех беспроводной связи располагайте саундбар или беспроводной приемник на расстоянии не менее 1 м от любых устройств, генерирующих сильное электромагнитное излучение (таких как беспроводные маршрутизаторы, печи СВЧ и проч.).

Установка ферритового сердечника (опция)

Ферритовый сердечник может не прилагаться, в зависимости от национальных стандартов.

Закрепление ферритового сердечника на кабели динамика

Закрепите ферритовый сердечник на кабели для уменьшения радиопомех.

1. a Потяните за точки [a], чтобы раскрыть ферритовый сердечник.
2. b Дважды обмотайте кабели динамиков беспроводного приемника вокруг ферритового сердечника. Расстояние между ферритовым сердечником и беспроводным приемником должно составлять около 18 см.
3. c Закройте ферритовый сердечник до щелчка.
