Sound Bar Quick Guide

Muntatge del producte en una paret

a Podeu trobar la guia d’instal·lació del suport de paret en el paquet del producte. Fixeu les dues guies d’instal·lació del suport de paret per unir-les en una de sola.

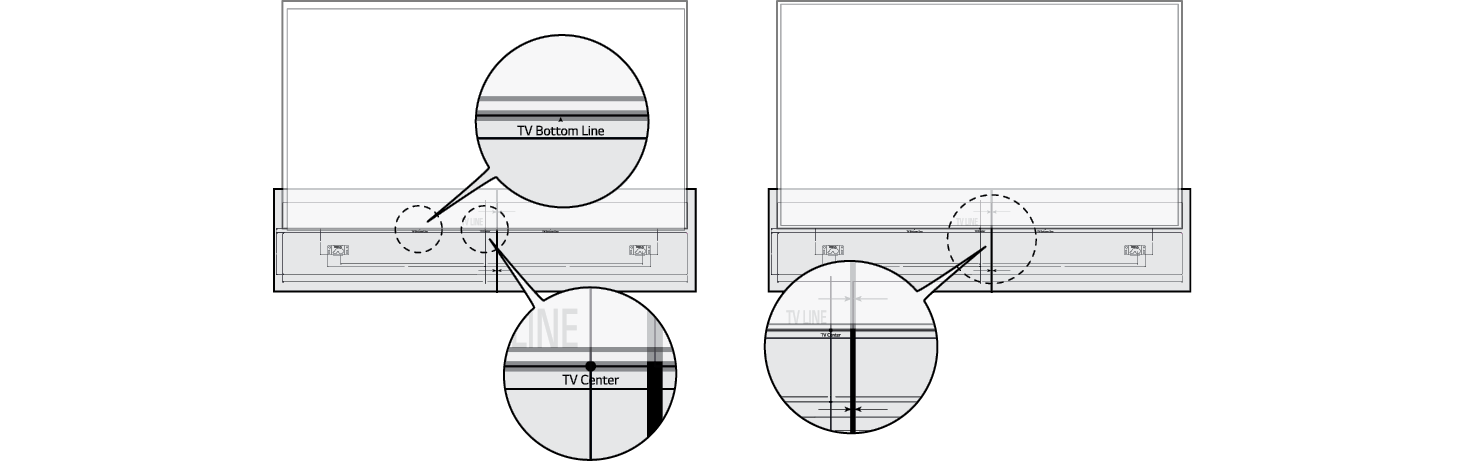

b Alineeu la “TV Bottom Line” de la guia d’instal·lació del suport de paret amb la part inferior del televisor i fixeu-la a la paret. Alineeu el centre del televisor muntat en la paret amb la part marcada com a “TV Center” en la guia d’instal·lació.

c Amb un bolígraf, marqueu els orificis per als caragols en la guia d’instal·lació on es fixaran els suports de paret.

d Foradeu els orificis per als caragols en les posicions marcades en la guia d’instal·lació.
e Retireu la guia d’instal·lació dels suports de paret de la paret.
f Fixeu fermament els suports a la paret utilitzant els tacs i els caragols.

g Inseriu el ganxo de fixació a la part posterior del producte i a l’orifici del suport de paret de manera que encaixi bé.

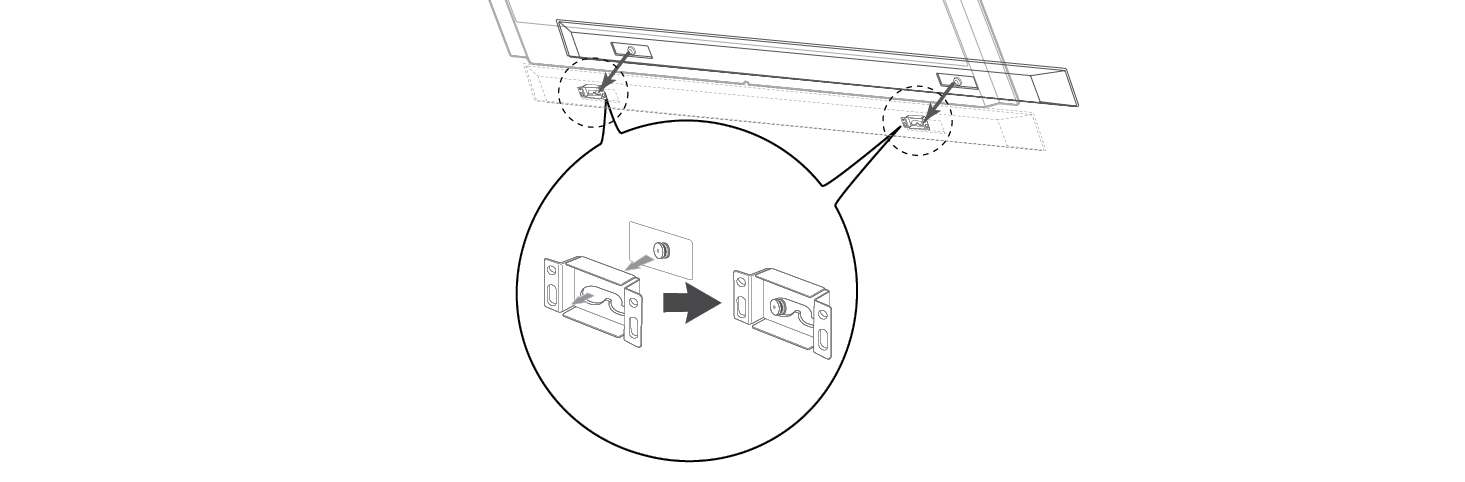

h Fixeu els ganxos de la unitat als suports tal com es mostra a continuació.

Com fixar els ancoratges i els caragols

(Per a instal·lació en paret de formigó)

a Trepeu els forats a les posicions dels ancoratges amb una broca de Ø 6 mm a una profunditat d’entre 40 i 45 mm.

b Netegeu els forats trepats.

c Inseriu els ancoratges inclosos per fixar el suport de paret als forats. (Feu servil un martell per inserir els ancoratges.)

d Empenyeu el suport de paret perquè coincideixi amb les ubicacions dels orificis.

e Colleu els caragols per fixar el suport de paret als forats. Ara, colleu els caragols a un parell de 12 kgf/cm 1.

Nota

Quan munteu la unitat a la paret, fixeu-la bé perquè no caigui.
No instal·leu el producte a la paret si pot estar exposat a oli o a boira d’oli. Això podria danyar el producte i fer-lo caure.
Per garantir-ne una instal·lació correcta, els instal·ladors professionals han de llegir atentament aquest manual.
Els instal·ladors professionals han de lliurar aquest manual als clients després de la instal·lació i animar-los a llegir-lo i desar-lo en un lloc adequat per a futures consultes.
Després de llegir el manual d’instal·lació, deseu-lo en un lloc adequat per a futures consultes.
Per a la instal·lació del producte, demaneu a la botiga que us designi un instal·lador professional. La instal·lació per algú que no sigui instal·lador professional és extremadament perillosa i pot causar lesions personals.
No instal·leu el producte en un lloc inestable que no pugui suportar-ne el pes. Si el lloc d’instal·lació no és prou rígid, el producte pot caure i causar lesions personals.
Contacteu amb un instal·lador professional designat per la botiga abans de moure o substituir el producte després de la instal·lació. La instal·lació del producte és una tasca tècnica i poden sorgir problemes de seguretat si algú intenta instal·lar-lo o moure’l ell mateix.
No us pengeu del producte ni el sotmeteu a impactes forts després de la instal·lació. En cas contrari, el producte podria caure i causar-vos lesions.

Nota

Quan instal·leu el producte en una paret, no pengeu els cables d’alimentació o de senyal en la part posterior de la unitat. Això podria danyar els cables i produir un incendi, una descàrrega elèctrica o un mal funcionament del producte.
Instal·leu el producte d’acord amb les instruccions del manual d’instal·lació. Si no instal·leu el producte d’acord amb les instruccions del manual d’instal·lació, us podríeu lesionar greument o danyar el producte.
Assegureu-vos de comptar amb almenys dues persones quan instal·leu el producte o n’ajusteu l’altura. Si intenteu fer la instal·lació o els ajustos personalment, podeu lesionar-vos o danyar el producte.
Assegureu-vos de tenir una paret disponible abans de procedir a la instal·lació. Feu servir els ancoratges i caragols subministrats amb el producte. Si feu servir ancoratges o caragols no autoritzats, és possible que no suportin el pes del producte, la qual cosa suposa un risc per a la seguretat.
Quan trepeu en la paret per fer la instal·lació, assegureu-vos d’utilitzar broques i trepants del diàmetre especificat. Seguiu les instruccions quant a la profunditat dels forats. Si trepeu els forats i instal·leu el producte de manera diferent de l’especificada en el manual d’instal·lació, poden sorgir problemes de seguretat a causa d’una instal·lació inestable.
No netegeu el producte amb una tovallola humida ni useu cap equip de calefacció o humidificador al lloc on està instal·lat. Podria entrar aigua o vapor en el producte, i la calor excessiva podria provocar incendis, descàrregues elèctriques o fallades de funcionament.
No instal·leu el producte a prop d’un aspersor o detector d’incendis, d’un lloc on es puguin produir vibracions o xocs o a prop d’un cable d’alta tensió o font d’alimentació.
Desendolleu de la presa de corrent el cable d’alimentació del producte abans d’instal·lar-lo. La instal·lació del producte amb el cable d’alimentació endollat pot causar una descàrrega elèctrica o un incendi.
No instal·leu el producte sense guants. Assegureu-vos de fer servir guants de treball. Si intenteu fer la instal·lació sense guants de treball, podeu lesionar-vos.
No instal·leu aquesta unitat cap per avall. Se’n podrien danyar les peces o causar lesions personals.
No us pengeu de la unitat instal·lada i eviteu-ne qualsevol impacte.
Fixeu fermament la unitat a la paret perquè no caigui. Si la unitat cau, podeu lesionar-vos o danyar el producte.
Si la unitat està instal·lada en una paret, assegureu-vos que els nens no estirin els cables de connexió, ja que aquesta podria caure.

Organització dels cables

En la part posterior d’aquesta unitat hi ha una ranura per organitzar els cables.

Organitzeu els cables connectats a aquest dispositiu tal com es mostra a continuació.

Nota

Una vegada hàgiu completat totes les connexions, podeu ordenar els cables segons sigui necessari.
Us recomanem fer servir els cables subministrats amb aquest producte. Si feu servir un altre cable HDMI, és possible que no pugueu col·locar-lo en aquest producte.
