WI-FI LYDPLANKE
Installasjon

Sound Bar Quick Guide

Tilkobling av produktet

Nyt en rikere lyd ved å koble lydplanken til den trådløse subwooferen.

Automatisk tilkobling av den trådløse subwooferen

Når installasjonen er fullført, vil den trådløse subwooferen kobles automatisk til lydplanken. Lydplanken vil kobles til subwooferen i følgende rekkefølge.

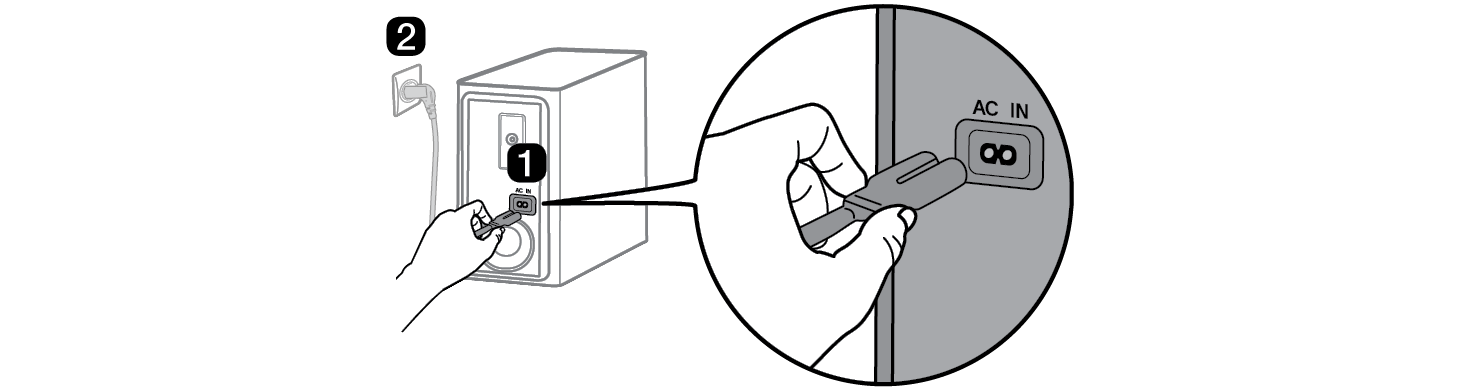

  1. a Koble strømkabelen til den trådløse subwooferen.
  2. b Koble strømkabelen som er koblet til den trådløse subwooferen til et stikkontakt.

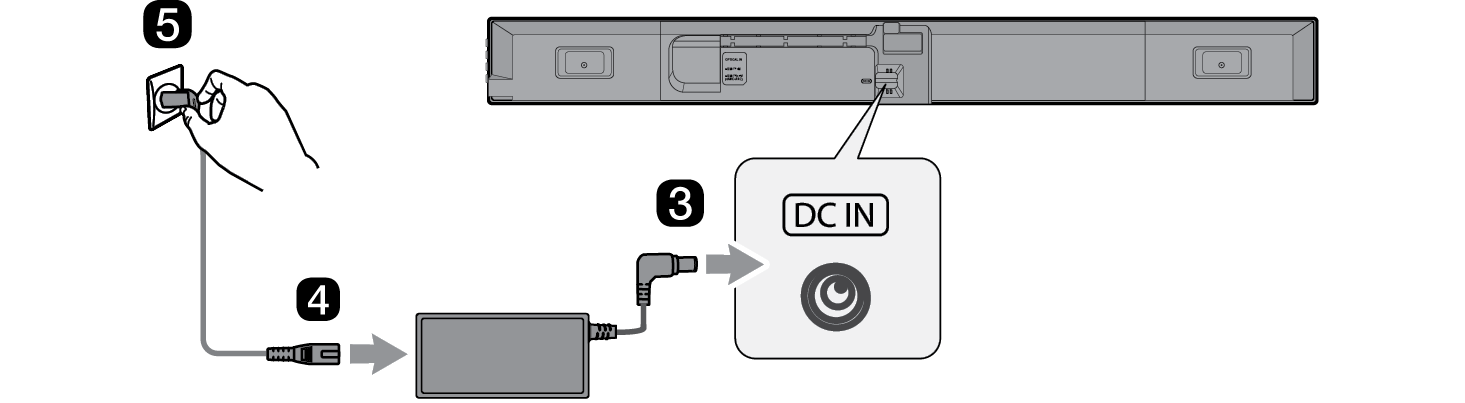

  3. c Koble strømkabelen til strømadapteren.
  4. d Koble strømadapterkabelen til DC IN-terminalen (vekselstrømadapterinngang) som finnes på baksiden av produktet.
  5. e Koble strømkabelen som er koblet til vekselstrømadapteren til et stikkontakt.
  6. f Trykk på Strøm24290.png-knappen på lydplanken og slå den på.




  1. g Etter automatisk opprettelse av tilkoblingen, kan du se at LED-en som finnes på baksiden av den trådløse subwooferen lyser grønt.


22314.png Merk
  • Bekreft å bruke den medfølgende strømadapteren. Bruk av andre vekselstrømadaptere kan føre til funksjonsfeil og ugyldiggjøre produktgarantien.

Sjekke forbindelsen med LED-en den trådløse subwooferen

Sjekk tilkoblingsstatusen ved å se på LED-en på den trådløse subwooferen.

LED-farge

Status

Blinker grønt

Tilkobling pågår

Grønn

Tilkobling lyktes

Rødt

Dårlig tilkobling, eller subwoofer er i stand-by

Off

Strømkabelen er ikke koblet til

Manuell tilkobling av den trådløse subwooferen

Hvis du ser en rød LED på den trådløse subwooferen, vil dette bety at lydplanken ikke er koblet til høyttalerne. I dette tilfellet kobler du dem i følgende rekkefølge.

  1. a Trykk på Strøm24301.png-knappen på lydplanken og slå den av.

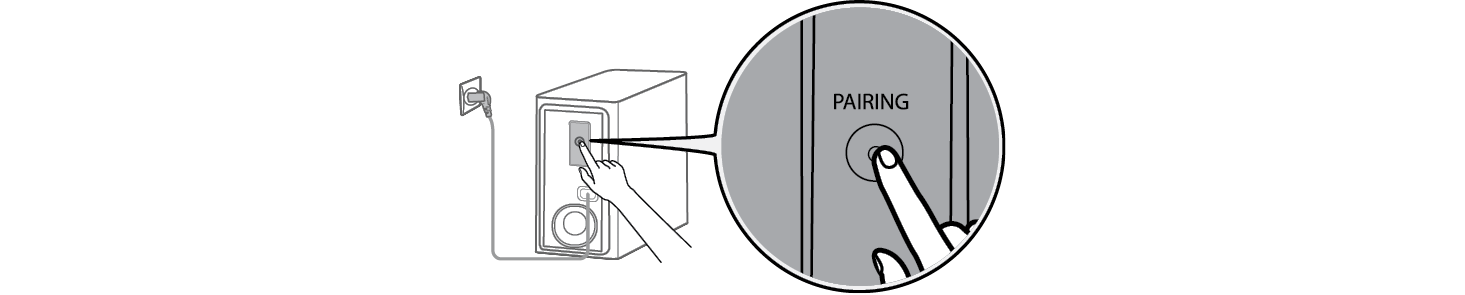

  2. b Trykk på PAIRING-knappen på den trådløse subwooferen. Bekreft at LED-en som finnes på subwooferen blinker grønt. Bekreft at LED-en som finnes på baksiden av subwooferen blinker grønt. Hvis det er en rød LED på den trådløse subwooferen, må knappen på baksiden av subwooferen trykkes på og holdes inne på nytt.



  1. c Trykk på Strøm24315.png-knappen på lydplanken og slå den på.
  2. d Etter opprettelse av tilkobling, kan du se at LED-en som finnes på den trådløse subwooferen lyser grønt.


13588.png Merk
  • Lydplanken må installeres så nær trådløs subwoofer som mulig. Jo nærmere avstanden mellom lydplanken og den trådløse subwooferen, jo bedre lydkvalitet.
  • Bekreft at det ikke finnes hindringer mellom lydplanken og den trådløse subwooferen.

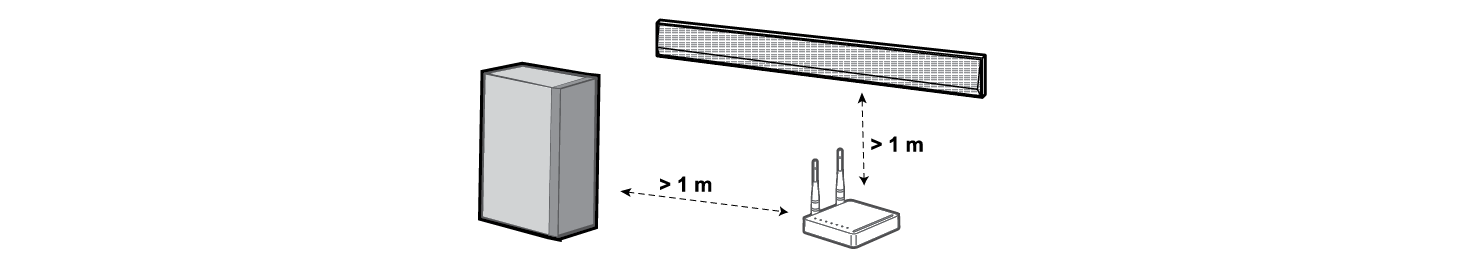

  • Den trådløse forstyrrelsen kan unngås ved å opprettholde en avstand på minst 1 m mellom lydplanken eller den trådløse subwooferen og eventuelle eksterne enheter som kan generere sterke elektromagnetiske bølger (slik som trådløse rutere, mikrobølgeovner osv.).


Tilkobling av bakhøyttalere (SPT8-S, solgt separat)

Automatisk tilkobling

Etter at installasjonen er fullført, kobles bakhøyttalerne automatisk til lydplanken. Koble lydplanken til de bakre høyttalerne i følgende rekkefølge.

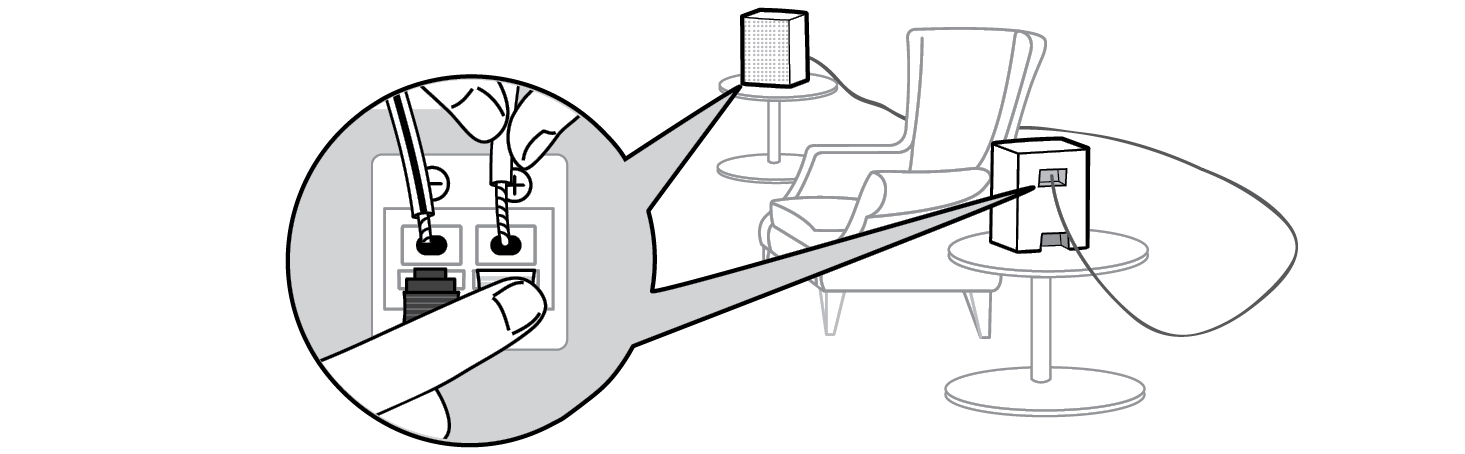

  1. a Høyttalerkablene må kobles til de tilsvarende terminalene som finnes på bakhøyttalerne (venstre, høyre). Den svarte stripede kabelen må kobles til minuspolen og den andre kabelen til den positive terminalen.



  1. b Koble strømkabelen til den bakre høyttaleren.
  2. c Koble strømkabelen som er koblet til bakhøyttaleren, til en stikkontakt.
  3. d Trykk på Strøm24328.png-knappen på lydplanken og slå den på.
  4. e Etter automatisk opprettelse av tilkoblingen, kan du se at LED-lampen på bakhøyttaleren lyser grønt.


22439.png Merk
  • Kun høyttalerne som følger med produktet må brukes. Hvis andre høyttalere vil brukes, vil dette forårsake funksjonsfeil.
  • Koble høyttalerkablene til de tilsvarende terminalene. Koble den positive kabelen til den positive terminalen og den negative kabelen til den negative terminalen. Hvis kabelen er koblet til feil, vil dette forvride lyden eller produsere ingen bass.
  • Koble produktet til høyttalerne og kablene som leveres sammen med ved kjøp av produktet.
  • I tilfelle du kobler produktet til andre høyttalere eller kabler enn de som leveres ved kjøp av produktet, kan dette resultere i forringelse av lydkvaliteten eller en høyttalerfeil.
  • Når du kobler høyttalere til produktet, kobler du kun én høyttaler til utgangsporten som passer til høyttaleren.
  • I tilfelle du kobler flere høyttalere til én utgangsport, kan dette føre til produkt- eller høyttalerfeil.

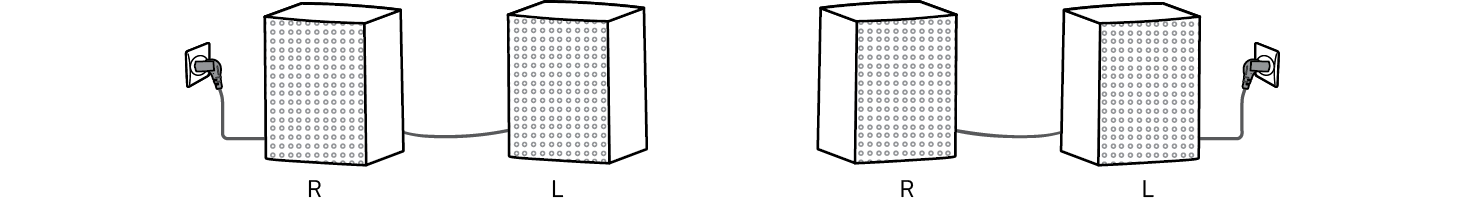

  • I tilfelle plasseringen av støpselet er annerledes ved å installere bakhøyttalerne, kan du endre plasseringen av bakhøyttalerens Left/Right (Venstre/høyre )-kanal via LG ThinQ-appen.


Sjekke tilkoblingsstatus med LED-fargen

Du kan sjekke tilkoblingsstatusen med lysdioden på bakhøyttaleren.

LED-farge

Status

Blinker grønt

Tilkobling pågår

Grønn

Tilkobling lyktes

Rødt

Dårlig tilkobling, eller bakhøyttalerne er i standby-modus

Av

Strømkabelen er ikke koblet til

Manuell tilkobling

I tilfelle du ser en rød LED på bakhøyttaleren, betyr det at lydplanken ikke er koblet til bakhøyttalerne. I dette tilfellet kobler du dem i følgende rekkefølge.

  1. a Trykk på Strøm24367.png-knappen på lydplanken og slå den av.

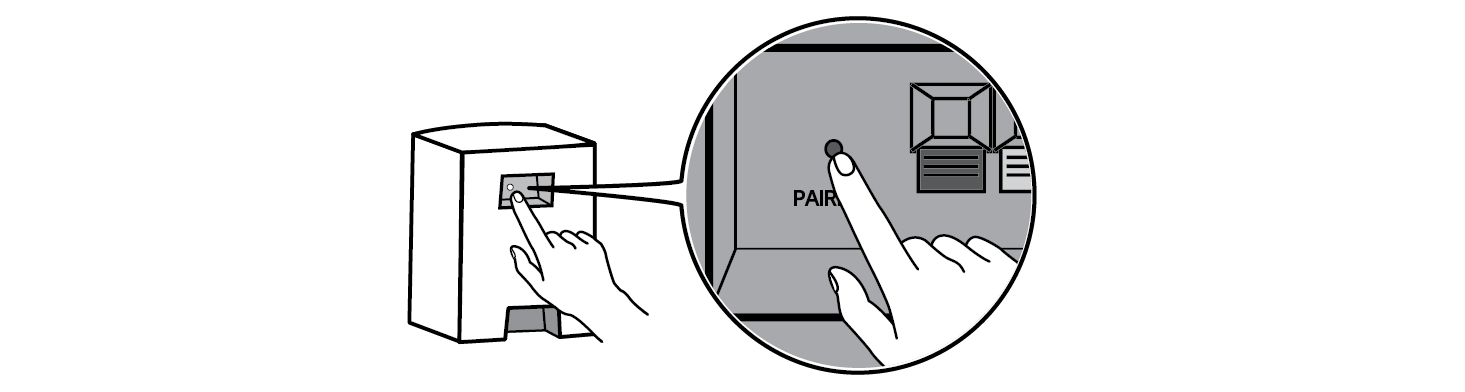

  2. b Trykk på PAIRING-knappen som finnes på baksiden av bakhøyttaleren. Bekreft at LED-en som finnes på bakhøyttaleren blinker grønt



  1. c Trykk på Strøm24378.png-knappen på lydplanken og slå den på.
  2. d Etter opprettelse av tilkobling, kan du se at LED-en som finnes på den bakre høyttaleren lyser grønt.


22482.png Merk
  • Bakhøyttalerne må holdes minst 30 cm fra TVen eller skjermen.

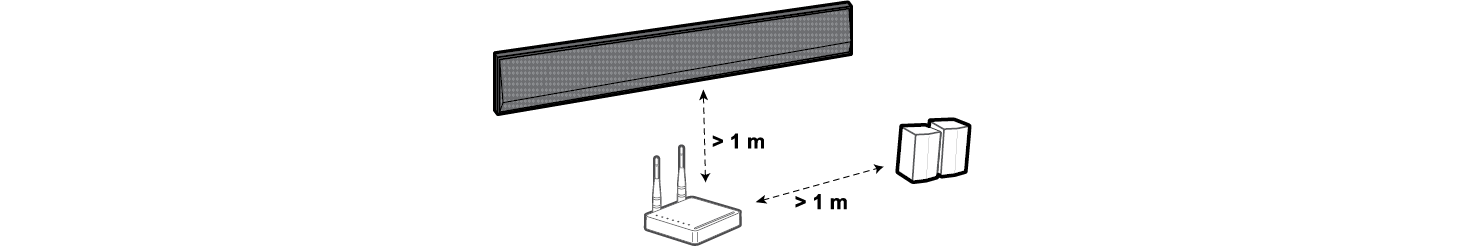

  • Den trådløse forstyrrelsen kan unngås ved å opprettholde en avstand på minst 1 m mellom lydplanken eller den bakre høyttaleren og eventuelle eksterne enheter som kan generere sterke elektromagnetiske bølger (slik som trådløse rutere, mikrobølgeovner osv.).
