Wi-Fi サウンドバー
外部デバイスに接続する

Sound Bar Quick Guide

HDMIケーブルで接続する

テレビと外付けデバイス(ゲームコンソール、DVDプレイヤー等)を HDMIケーブルで接続し深みのある豊饒なサウンドをお楽しみください。

HDMIで外部デバイスを接続する A

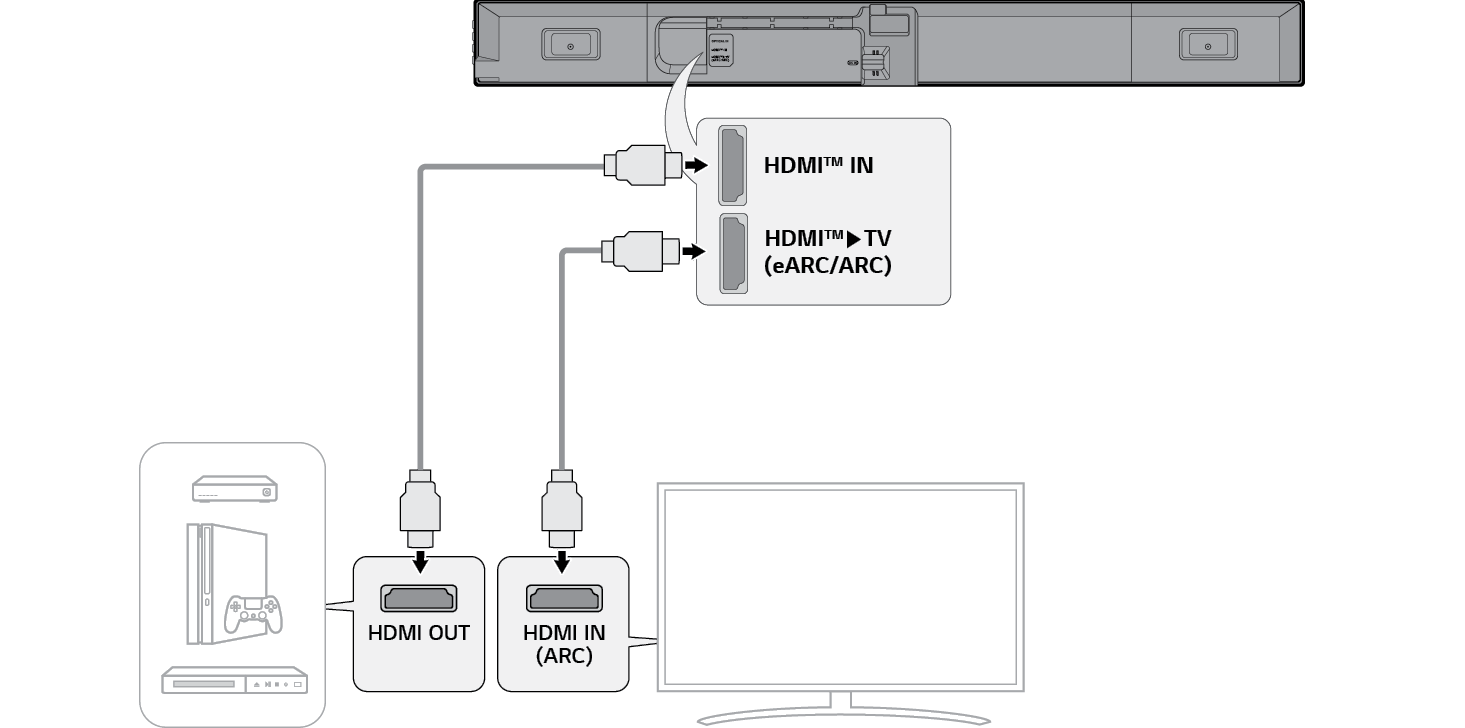

  1. a セットトップボックス、DVDプレイヤー、ブルーレイプレーヤーなどの外部デバイスを本製品を経由して接続します。下の図のように、デバイスのHDMI出力端子と本製品背面のHDMI™ IN 端子を接続してください。
  2. b HDMIケーブルで本製品の背面にあるHDMI™ d TV (eARC / ARC)端子とテレビのARC対応HDMI端子を接続します。

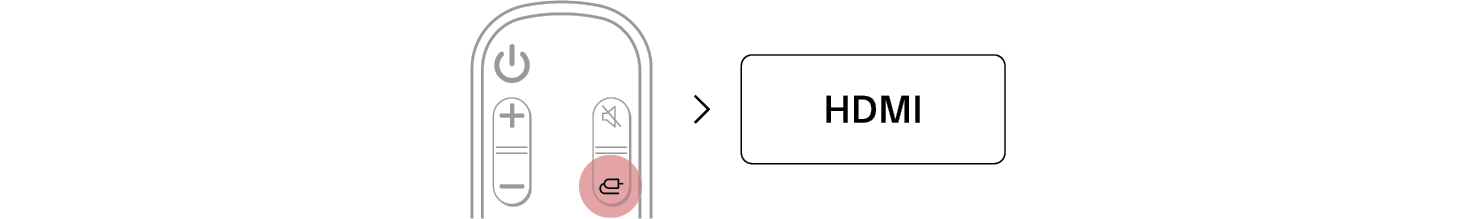

  1. c ステータスディスプレイにHDMIと表示されるまで、入力切換133906.png ボタンを複数回押します。



  1. d 外部デバイスが本製品に正しく接続されると、デバイスの音声を聴くことができます。Dolby Atmos®またはDTS:X®技術を使用した動画を再生すると、ステータスディスプレイに「DOLBY ATMOS」または「DTS:X」と表示されます。


111823.png ヒント
  • Dolby Atmos®またはDTS:X®オーディオは3.1チャンネルに対応しています。
  • 外部デバイス（例：ブルーレイプレーヤーまたはテレビ）の設定メニューで、音声出力の設定を確認してください。音声出力は[エンコードなし]、[ビットストリーム]、[自動]または[パススルー]に設定してください。出力の設定に関する詳細については、外部デバイスの取扱説明書を参照してください。
  • HDMIケーブルはHDMI Licensing Administrator, Inc.の認証を取得したものを使用してください。

HDMIで外部デバイスを接続する B

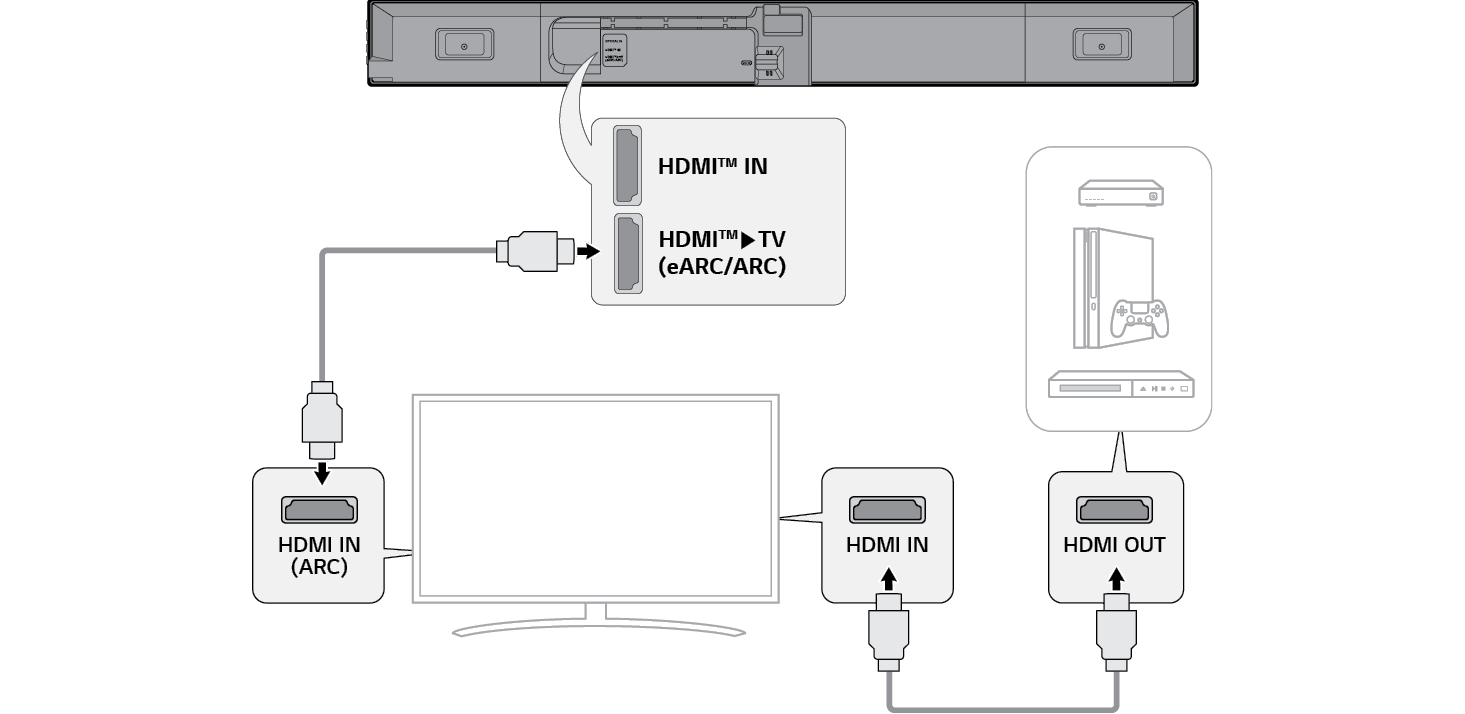

  1. a テレビに接続したセットトップボックスやDVDプレイヤー、ブルーレイプレーヤーなどの外部デバイスの音声を再生します。下の図のように、デバイスのHDMI出力端子と、テレビのHDMI入力端子を接続してください。
  2. b HDMIケーブルで本製品の背面にあるHDMI™ d TV (eARC / ARC)端子と、テレビ側のARC対応HDMI端子を接続します。



  1. c ステータスディスプレイに「OPT/HDMI ARC」と表示されるまで、入力切換133937.png ボタンを複数回押します。



  1. d 外部デバイスを接続しているテレビが本製品に正しく接続されると、外部デバイスの音声を聴くことができます。


120527.png ヒント
  • 接続するテレビの仕様によっては、音声が出ない場合があります。外部デバイスは本製品に直接接続することをお勧めします。（[31 ページの「HDMIで外部デバイスを接続する A」を参照。）
