Sound Bar Quick Guide

Ansluta produkten

Du kan njuta av ett rikare ljud genom att ansluta soundbar till den trådlösa subwoofern.

Ansluta den trådlösa subwoofern automatiskt

När installationen är avslutad kommer den trådlösa subwoofern automatiskt att anslutas till soundbar. Anslut soundbar till subwoofern i följande ordning.

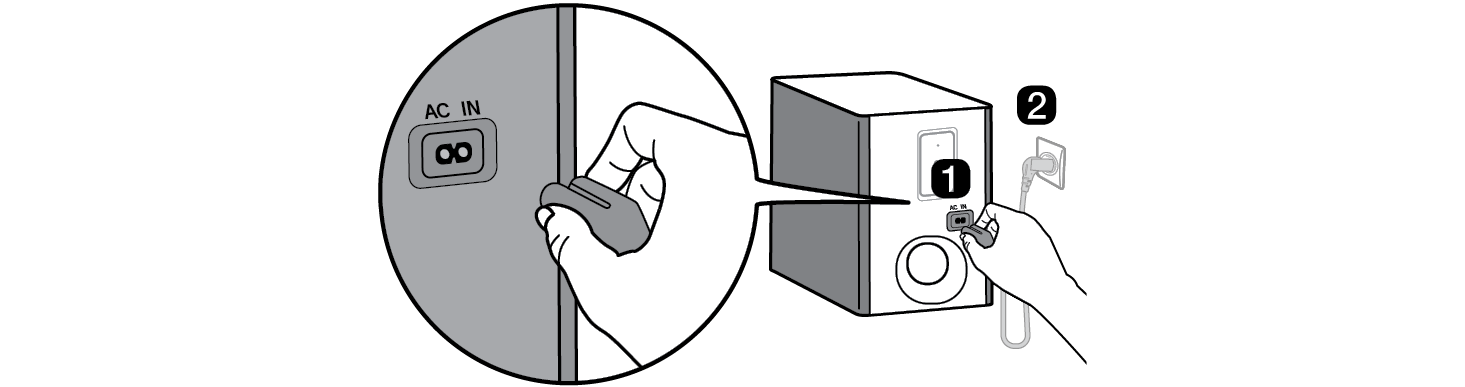

1. a Anslut strömkabeln till den trådlösa subwoofern.
2. b Anslut strömkabeln som är ansluten till den trådlösa subwoofern till ett eluttag.
3. c Anslut strömkabeln till nätadaptern.
4. d Anslut nätadapterns kabel till DC IN (Nätadapteringång) terminalen på baksidan av produkten.
5. e Anslut strömkabeln som är ansluten till nätadaptern till ett eluttag.

1. f När anslutningen är automatiskt upprättad kommer du att se en lysdiod på baksidan av den trådlösa subwoofern lysa grönt.

Observera

Se till att använda den medföljande nätadaptern. Att använda andra nätadaptrar kan leda till funktionsfel och du kommer att förlora produktgarantin.

Kontrollera anslutningen med lysdioden på baksidan av den trådlösa subwoofern

Du kan kontrollera anslutningens status genom att titta på lysdioden på baksidan av den trådlösa subwoofern

Färg på lysdioden	Status
Blinkande grönt	Anslutning pågår
Grön	Anslutning lyckades
Röd	Dålig anslutning, eller så är subwoofern i viloläge
Off	Strömkabel är inte ansluten

Ansluta den trådlösa subwoofern manuellt

Om du ser en röd lysdiod på baksidan av den trådlösa subwoofern betyder det att soundbar inte är ansluten till subwoofern. Om så är fallet, anslut dem i följande ordning.

1. a Tryck på Strömbrytaren på soundbar för att stänga av den.

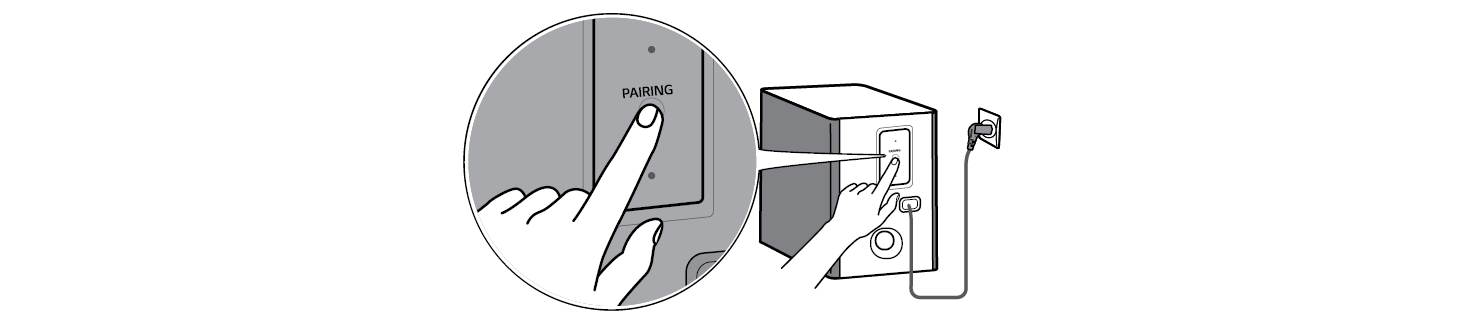

2. b Tryck på knappen PAIRING på baksidan av den trådlösa subwoofern Kontrollera om lysdioden på baksidan av den trådlösa mottagaren blinkar grönt. Om du fortfarande ser en röd lysdiod på den trådlösa subwoofern, tryck på och håll ner knappen på baksidan av subwoofern igen.

1. c Tryck på Strömbrytaren på soundbar för att sätta på den.
2. d När anslutningen är upprättad kommer du att se en lysdiod på baksidan av den trådlösa subwoofern lysa grönt.

Observera

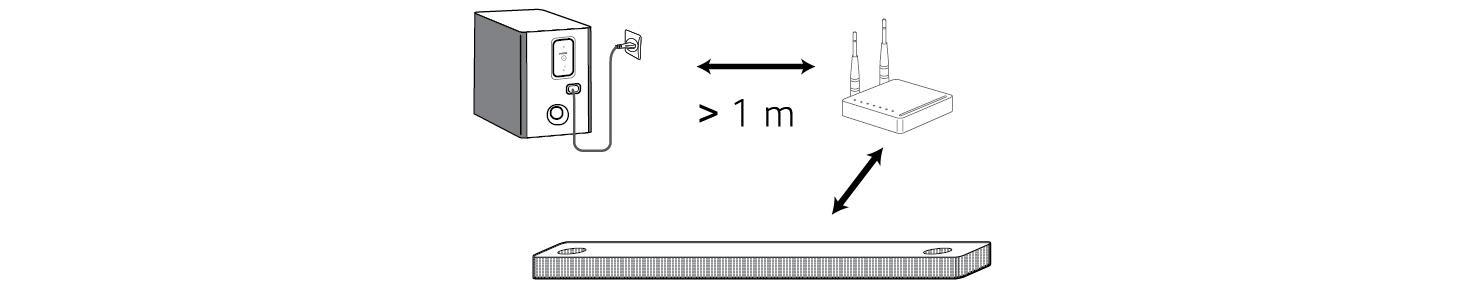

Installera soundbar så nära den trådlösa subwoofern som möjligt. Ju kortare avståndet mellan soundbar och den trådlösa subwoofern är, desto bättre ljudkvalitet. Se till att det inte finns några hinder mellan soundbar och den trådlösa subwoofern. För att förhindra trådlös störning, håll ett avstånd på minst 1 m mellan soundbar eller den trådlösa subwoofern och eventuell kringutrustning som genererar starka elektromagnetiska vågor (t.ex. trådlösa routrar, mikrovågsugnar osv.).

Ansluta de bakre högtalarna till den trådlösa mottagaren

Automatisk anslutning

När installationen är avslutad kommer den trådlösa mottagaren automatiskt att anslutas till soundbar. Anslut soundbar till den trådlösa mottagaren i följande ordning.

1. a Anslut högtalarkablarna till motsvarande terminaler på de bakre högtalarna (vänster, höger). Anslut den svarta randiga kabeln till minusterminalen och den andra kabeln till plusterminalen.
2. b Anslut högtalarkablarna på de bakre högtalarna (vänster, höger) till den trådlösa mottagaren.

Mottagarens terminalfärg	Högtalarposition
Blå	L Vänster bak
Grå	R Höger bak

1. c Anslut strömkabeln till den trådlösa mottagaren.
2. d Anslut strömkabeln som är ansluten till den trådlösa mottagaren till ett eluttag.
3. e Tryck på Strömbrytaren på soundbar för att sätta på den.
4. f När anslutningen är automatiskt upprättad kommer du att se en lysdiod på framsidan av den trådlösa mottagaren lysa grönt.

Observera

Använd endast högtalarna som medföljer produkten. Användning av andra högtalare kan orsaka funktionsfel. Anslut högtalarkablarna till motsvarande terminaler. Anslut den positiva kabeln till den positiva terminalen och den negativa kabeln till den negativa terminalen. En felaktigt ansluten kabel förvränger ljudet eller producerar ingen bas.

Kontrollera anslutningsstatus med lysdiodfärgen

Du kan kontrollera anslutningens status genom att titta på lysdioden på framsidan av den trådlösa mottagaren.

Färg på lysdioden	Status
Blinkande grönt	Anslutning pågår
Grön	Anslutning lyckades
Röd	Dålig anslutning, eller så är mottagaren i viloläge
Off	Strömkabel är inte ansluten

Manuell anslutning

Om du ser en röd lysdiod på framsidan av den trådlösa mottagaren betyder det att soundbar inte är ansluten till mottagaren. Om så är fallet, anslut dem i följande ordning.

1. a Tryck på Strömbrytaren på soundbar för att stänga av den.
2. b Tryck på knappen PAIRING på baksidan av den trådlösa mottagaren. Kontrollera om lysdioden på framsidan av den trådlösa mottagaren blinkar grönt.

1. c Tryck på Strömbrytaren på soundbar för att sätta på den.
2. d När anslutningen är upprättad kommer du att se en lysdiod på framsidan av den trådlösa mottagaren lysa grönt.

Observera

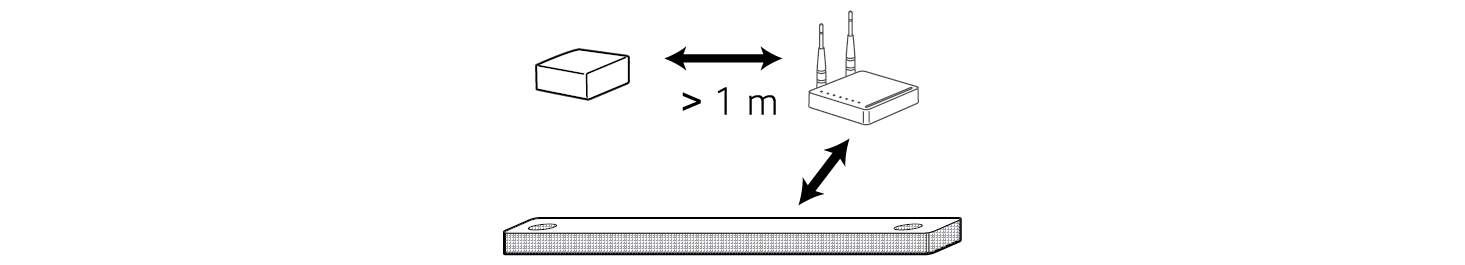

Ställ bakre högtalarna minst 30 cm från tv:n eller skärmen. För att förhindra trådlös störning, håll ett avstånd på minst 1 m mellan soundbar eller den trådlösa mottagaren och annan kringutrustning som genererar starka elektromagnetiska vågor (t.ex. trådlösa routrar, mikrovågsugnar osv.).

Fästa ferritkärnan (valfritt)

Beroende på nationella standarder kanske en ferritkärna inte tillhandahålls.

Fästa ferritkärnan på högtalarkablarna

Fäst ferritkärnan i kablarna för att minska radiobruset.

1. a Dra i del [a] för att öppna ferritkärnan.
2. b Linda den trådlösa mottagarens högtalarkablar två gånger runt ferritkärnan. Ett avstånd på ca 18 cm krävs mellan den trådlösa mottagaren och ferritkärnan.
3. c Stäng ferritkärnan tills du hör ett klick.
