Brezžični zvočniški modul
Namestitev

Sound Bar Quick Guide

Povezava izdelka

Uživate lahko v bogatejšem zvoku, če zvočniški medij povežete z brezžičnim nizkofrekvenčnim zvočnikom.

Samodejna povezava brezžičnega nizkofrekvenčnega zvočnika

Po končani namestitvi se bo brezžični nizkofrekvenčni zvočnik samodejno povezal z zvočniškim modulom. Zvočniški medij povežite z brezžičnim nizkofrekvenčnim zvočnikom po naslednjem vrstnem redu.

  1. a Napajalni kabel priključite v brezžični nizkofrekvenčni zvočnik.
  2. b Napajalni kabel, ki je povezan z brezžičnim nizkofrekvenčnim zvočnikom, priključite v električno vtičnico.

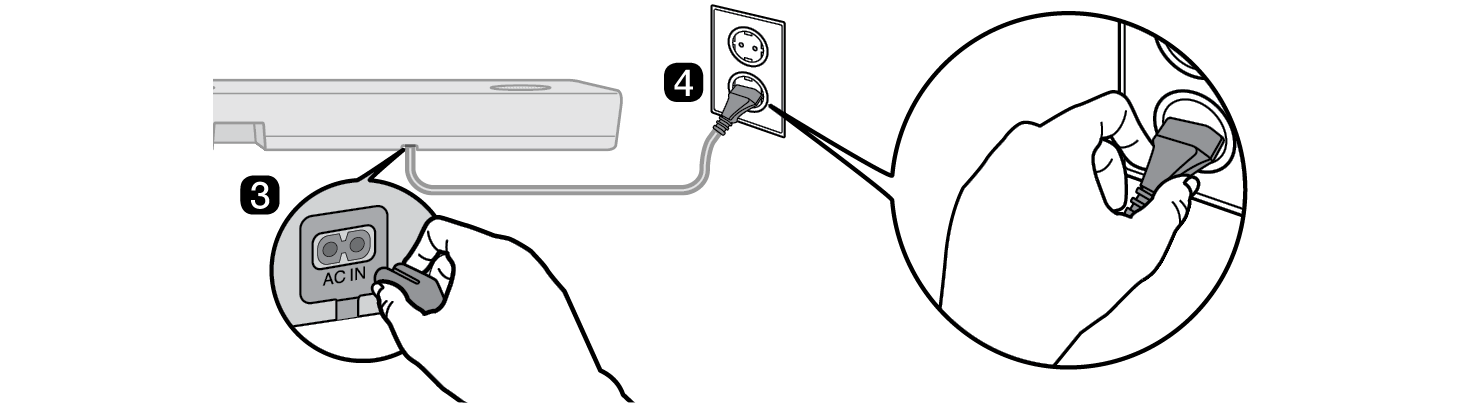

  3. c Priključite napajalni kabel v zvočno vrstico.
  4. d Napajalni kabel, ki je priključen na zvočno vrstico, priključite v električno vtičnico.




  1. e Ko je povezava samodejno vzpostavljena, na hrbtni strani nizkofrekvenčnega zvočnika vidite prižgano zeleno LED-lučko.

Preverjanje povezave z LED-lučko na hrbtni strani nizkofrekvenčnega zvočnika

Stanje povezave lahko vidite tako, da preverite LED-lučko na hrbtni strani nizkofrekvenčnega zvočnika.

LED barva

Stanje

Utripajoča zelena

Povezovanje poteka

Zelena

Povezava uspešno vzpostavljena

Rdeča

Slaba povezava ali pa je nizkofrekvenčni zvočnik v stanju pripravljenosti

Izklop

Napajalni kabel ni povezan

Ročna povezava brezžičnega nizkofrekvenčnega zvočnika

Če na hrbtni strani nizkofrekvenčnega zvočnika opazite rdečo LED-lučko, to pomeni, da zvočniški modul z njim ni povezan. V tem primeru ju povežite po naslednjem vrstnem redu.

  1. a Na zvočniškem modulu pritisnite gumb Napajanje6110.png, da ga izklopite.
  2. b Pritisnite gumb PAIRING na zadnji strani brezžičnega nizkofrekvenčnega zvočnika. Preverite, ali LED-lučka na hrbtni strani nizkofrekvenčnega zvočnika utripa zeleno. Če je LED-lučka še vedno rdeča, gumb na zadnji strani nizkofrekvenčnega zvočnika znova pritisnite in zadržite.



  1. c Na zvočniškem modulu pritisnite gumb Napajanje6142.png, da ga vklopite.
  2. d Ko je povezava vzpostavljena, na hrbtni strani nizkofrekvenčnega zvočnika vidite prižgano zeleno LED-lučko.


13660.png Opomba
  • Zvočniški modul namestite čim bližje brezžičnemu nizkofrekvenčnemu zvočniku. Krajša, ko je razdalja med njima, boljša je kakovost zvoka.
  • Poskrbite, da med zvočniškim modulom in nizkofrekvenčnim zvočnikom ni ovir.

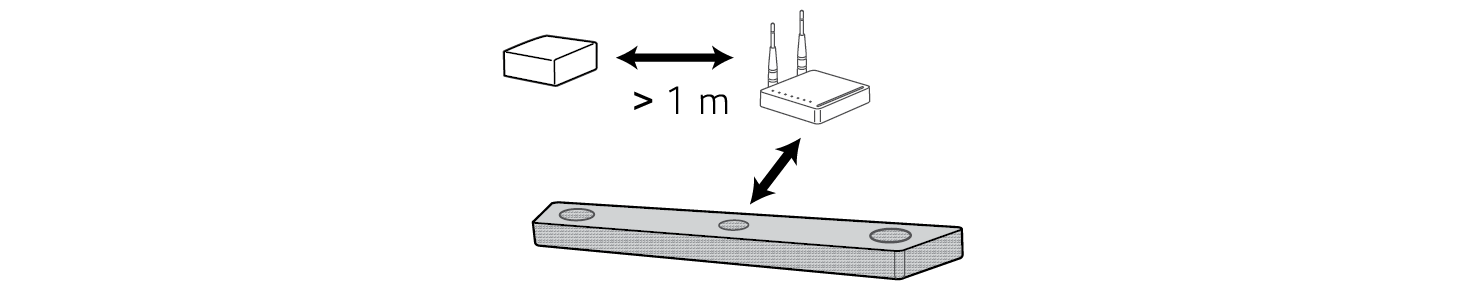

  • Da bi preprečili brezžične motnje, naj bo razdalja med zvočniškim modulom ali nizkofrekvenčnim zvočnikom in drugimi perifernimi napravami, ki ustvarjajo močne elektromagnetne valove (npr. brezžični usmerjevalniki, mikrovalovne pečice itd.), najmanj 1 m.


Povezava zadnjih zvočnikov z brezžičnim sprejemnikom (SPQ8-S, na prodaj ločeno)

Samodejna povezava

Po končani namestitvi se bo brezžični sprejemnik samodejno povezal z zvočniškim modulom. Zvočniški medij povežite z brezžičnim sprejemnikom po naslednjem vrstnem redu.

  1. a Kable zvočnikov povežite z ustreznimi priključki na zadnji strani zvočnikov (levo, desno). Črn črtasti kabel priključite na negativni priključek in drugi kabel na pozitivni priključek.
  2. b Kabla na zadnji strani zvočnikov (levo, desno) povežite z brezžičnim sprejemnikom.

Barva priključka sprejemnika

Položaj sprejemnika

Modra

L levo zadaj

Siva

R Desno zadaj



  1. c Napajalni kabel priključite v brezžični sprejemnik.
  2. d Napajalni kabel, ki je povezan z brezžičnim sprejemnikom, priključite v električno vtičnico.
  3. e Na zvočniškem modulu pritisnite gumb Napajanje6213.png, da ga vklopite.
  4. f Ko je povezava samodejno vzpostavljena, na sprednji strani brezžičnega sprejemnika vidite prižgano zeleno LED-lučko.


14071.png Opomba
  • Uporabljajte samo zvočnika, ki sta priložena izdelku. Uporaba drugih zvočnikov lahko povzroči okvaro delovanja.
  • Kable zvočnikov povežite z ustreznimi priključki. Pozitivni kabel priključite na pozitivni priključek in negativni kabel na negativni priključek. Napačno priključena kabla bosta popačita zvok ali ne predvajata basa.

Preverjanje stanja povezave z barvo LED-lučke

Stanje povezave lahko vidite tako, da preverite LED-lučko na sprednji strani brezžičnega sprejemnika.

LED barva

Stanje

Utripajoča zelena

Povezovanje poteka

Zelena

Povezava uspešno vzpostavljena

Rdeča

Slaba povezava ali pa je brezžični sprejemnik v stanju pripravljenosti

Izklop

Napajalni kabel ni povezan

Ročna povezava

Če na sprednji strani brezžičnega sprejemnika opazite rdečo LED-lučko, to pomeni, da zvočniški modul ni povezan s sprejemnikom. V tem primeru ju povežite po naslednjem vrstnem redu.

  1. a Na zvočniškem modulu pritisnite gumb Napajanje6253.png, da ga izklopite.
  2. b Pritisnite gumb PAIRING na zadnji strani brezžičnega sprejemnika. Preverite, ali LED-lučka na sprednji strani brezžičnega sprejemnika utripa zeleno.



  1. c Na zvočniškem modulu pritisnite gumb Napajanje6287.png, da ga vklopite.
  2. d Ko je povezava vzpostavljena, na sprednji strani brezžičnega sprejemnika vidite prižgano zeleno LED-lučko.


14047.png Opomba
  • Zadnja zvočnika naj bosta najmanj 30 cm oddaljena od televizorja ali zaslona.

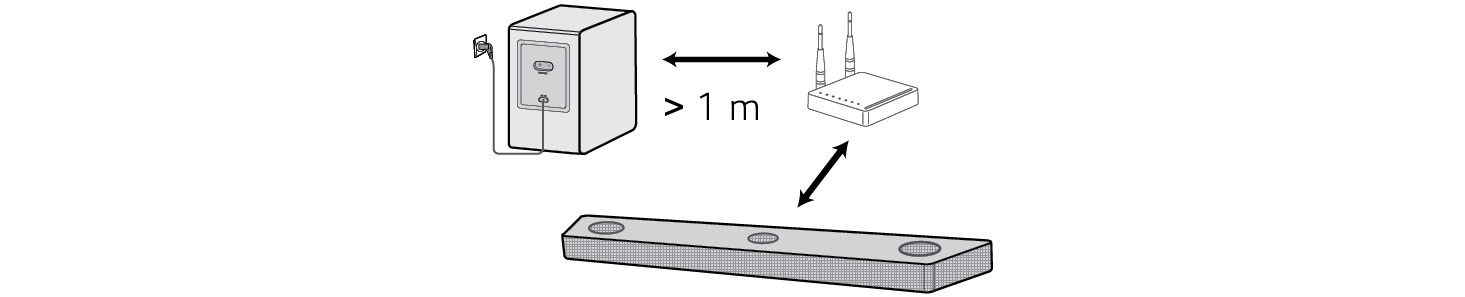

  • Da bi preprečili brezžične motnje, naj bo razdalja med zvočniškim modulom ali brezžičnim sprejemnikom in drugimi perifernimi napravami, ki ustvarjajo močne elektromagnetne valove (npr. brezžični usmerjevalniki, mikrovalovne pečice itd.), najmanj 1 m.


Namestitev feritnega jedra (izbirno)

Feritno jedro morda ni zagotovljeno, odvisno od nacionalnih standardov.

Namestitev feritnega jedra na kable zvočnikov

Feritno jedro namestite na kable zvočnikov, da zmanjšate radijski šum.

  1. a Povlecite del [a], da odprete feritno jedro.
  2. b Kable zvočnika brezžičnega sprejemnika dvakrat ovijte okoli feritnega jedra. Med brezžičnim sprejemnikom in feritnim jedrom je potrebna razdalja približno 18 cm.
  3. c Feritno jedro zaprite, da zaslišite klik.



Vzpostavitev prostorskega zvoka.

Funkcija prostorskega zvoka vam omogoča, da slišite imerzivni 3D-zvok, ki ga zvočniki ustvarjajo z več zvočnimi kanali, ne glede na kanale v izvirno posneti vsebini.

Če na primer poslušate glasbo, posneto 2.0-kanalno s standardnimi zvočnimi učinki, ko sta priključena brezžična zadnja zvočnika, lahko slišite naslednjo razliko.


Ko je prostorski zvok izklopljen


Ko je prostorski zvok vklopljen



14026.png Opomba

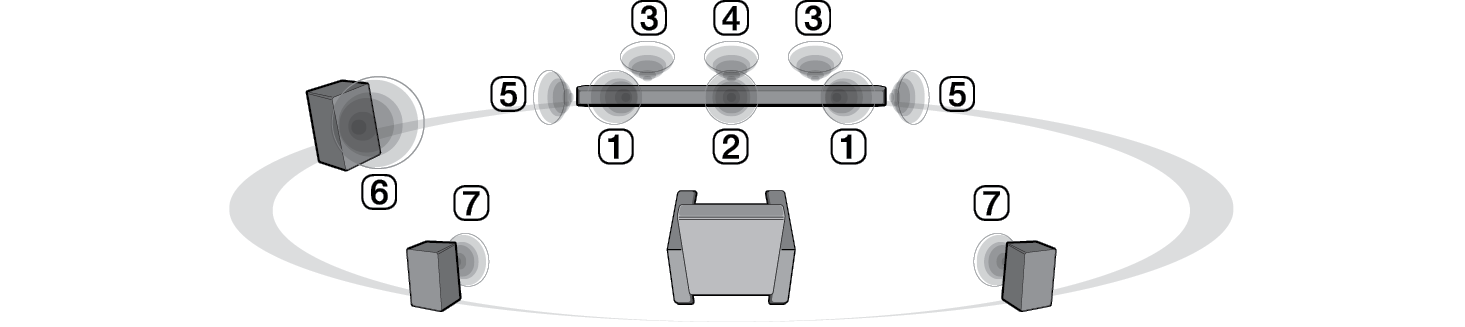

  • Položaji zvočnikov so naslednji.
  1. A Sprednja zvočnika
  2. B Sredinski zvočnik
  3. C Zgornja zvočnika
  4. D Zgornji osrednji zvočnik
  5. E Zvočnika za prostorski zvok (stranska)
  6. F Nizkofrekvenčni zvočnik
  7. G Zadnja zvočnika

Vklop/izklop prostorskega zvoka

  1. a Pritisnite gumb Nastavitve6438.png. Izdelek preklopi v nastavitveni način in vidite lahko »OFF-AUTO POWER« ali »ON-AUTO POWER«.



  1. b Medtem ko se »OFF-AUTO POWER« ali »ON-AUTO POWER« pomika po prikazu statusa, pritisnite gumb levo/desno, da izberete nastavitev prostorskega zvoka. Vidite lahko status prostorskega zvoka, »OFF-SURROUND« ali »ON-SURROUND«.



  1. c Medtem ko se »OFF-SURROUND« ali »ON-SURROUND« pomika po prikazu statusa, pritisnite gumb gor/dol, da izklopite ali vklopite prostorski zvok.



Zvok zvočnikov glede na vhodne kanale

Zvočni učinki

Vhod

Izhod

Zadnja zvočnika nista povezana

Zadnja zvočnika sta povezani

AI SOUND PRO

Zvok, prilagojen po meri z umetno inteligenco

2.0-kanalni



5.1-kanalni

DTS



Drugo


7.1-kanalni ali več



7.1.4-kanalni



STANDARD

Lahko uživate v optimiziranem zvoku.

2.0-kanalni



5.1-kanalni

DTS



Drugo


7.1-kanalni ali več



7.1.4-kanalni



MUSIC

Zvok, obogaten s tehnologijo MERIDIAN

2.0-kanalni



5.1-kanalni

DTS


Drugo


7.1-kanalni ali več


7.1.4-kanalni



CINEMA

Kinematografski 3D-zvok

2.0-kanalni



5.1-kanalni

7.1-kanalni ali več

7.1.4-kanalni

CLEAR VOICE

Jasen zvok glasu, izboljša kakovost zvoka glasu

2.0-kanalni



5.1-kanalni

DTS



Drugo


7.1-kanalni ali več



7.1.4-kanalni



SPORTS

Realistični zvok, kot na stadionu

2.0-kanalni



5.1-kanalni

DTS



Drugo


7.1-kanalni ali več



7.1.4-kanalni



GAME

Optimiziran zvok za igre

2.0-kanalni



5.1-kanalni

DTS



Drugo


7.1-kanalni ali več



7.1.4-kanalni



BASS BLAST (BASS BLAST+)

Zvok z okrepljenim basom

2.0-kanalni



5.1-kanalni

7.1-kanalni ali več

7.1.4-kanalni
