BARRE DE SON WI-FI
Installation

Sound Bar Quick Guide

Connexion de l’appareil

Vous pouvez profiter d’un son plus riche en connectant la barre de son au caisson de basses sans fil.

Connexion automatique du caisson de basses sans fil

Une fois que l’installation est terminée, le caisson de basses sans fil sera automatiquement connecté à la barre de son. Connectez la barre de son au caisson de basses dans l’ordre suivant.

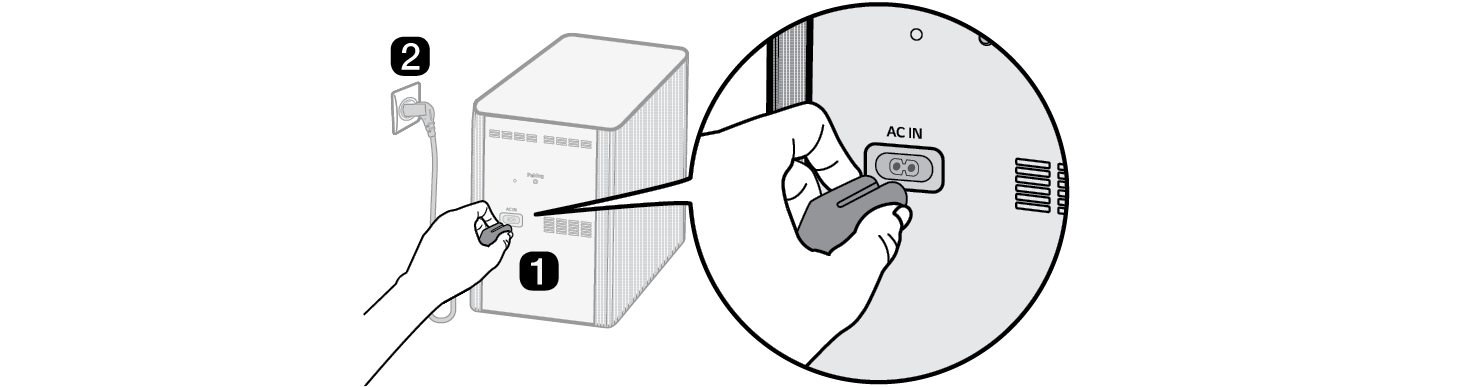

  1. a Branchez le cordon d’alimentation sur le caisson de basses sans fil.
  2. b Branchez le cordon d’alimentation connecté au caisson de basses sans fil sur une prise.

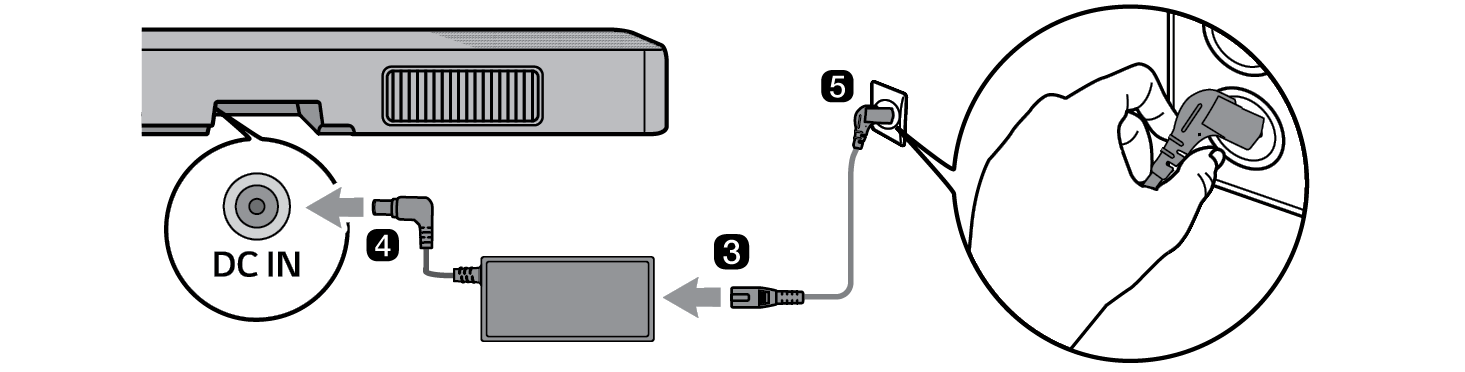

  3. c Branchez le câble d’alimentation sur l’adaptateur c.a.
  4. d Branchez le câble de l’adaptateur c.a. sur la borne DC IN (entrée adaptateur c.a.) à l’arrière de l’appareil.
  5. e Branchez le câble d’alimentation connecté à l’adaptateur c.a. sur une prise de courant.




  1. f Lorsque la connexion est automatiquement établie, vous verrez le voyant du caisson de basses sans fil s’allumer en vert.


23171.png Remarque
  • Veillez à utiliser l’adaptateur c.a. fourni. L’utilisation d’autres adaptateurs c.a. peut entraîner un dysfonctionnement et annuler la garantie de l’appareil.

Vérification de la connexion avec la DEL du caisson de basses sans fil

Vous pouvez vérifier l’état de la connexion en regardant la DEL sur le caisson de basses sans fil.

Couleur de la DEL

État

Vert clignotant

Connexion en cours

Vert

Connexion réussie

Rouge

Mauvaise connexion, ou bien le caisson de basses est en attente

Éteint

Le cordon d’alimentation n’est pas branché.

Connexion manuelle du caisson de basses sans fil

Si vous voyez un voyant rouge sur le caisson de basses sans fil, cela signifie que la barre de son n’est pas connectée au caisson de basses. Si c’est le cas, connectez-les dans l’ordre suivant.

  1. a Appuyez sur le bouton Alimentation6112.png de la barre de son pour la mettre hors tension.

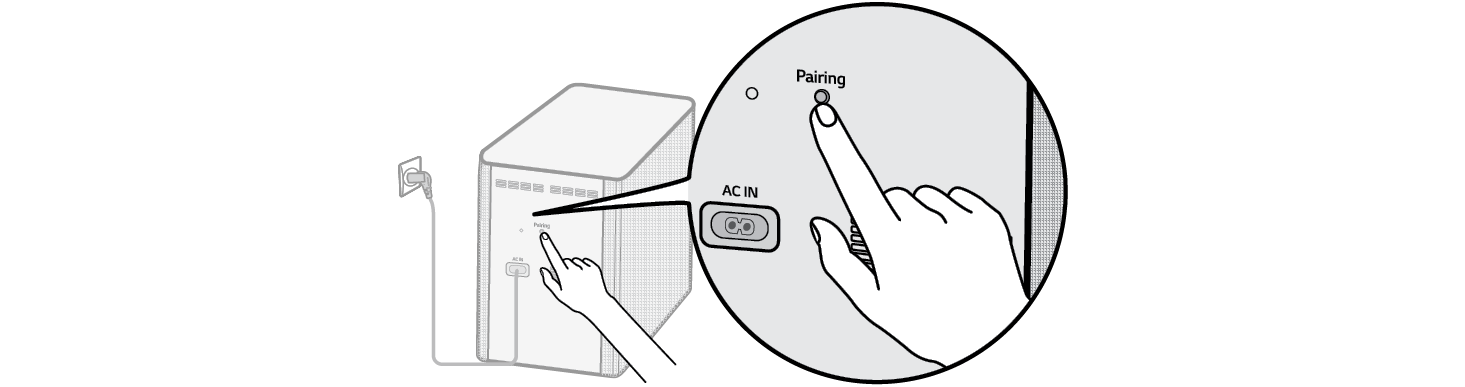

  2. b Appuyez sur le bouton Pairing sur le caisson de basses sans fil. Vérifiez si le voyant du caisson de basses clignote en vert. Si vous voyez toujours une DEL rouge au dos du caisson de basses sans fil, appuyez de nouveau sur le bouton au dos du caisson de basses et maintenez-le enfoncé.



  1. c Appuyez sur le bouton Alimentation6144.png de la barre de son pour la mettre sous tension.
  2. d Lorsque la connexion est établie, vous verrez le voyant lumineux du caisson de basses sans fil s’allumer en vert.


14732.png Remarques
  • Installez la barre de son le plus près possible du caisson de basses sans fil. Plus la distance entre la barre de son et le caisson de basses sans fil est petite, meilleure est la qualité du son.
  • Assurez-vous qu’il n’y a pas d’obstacles entre la barre de son et le caisson de basses sans fil.

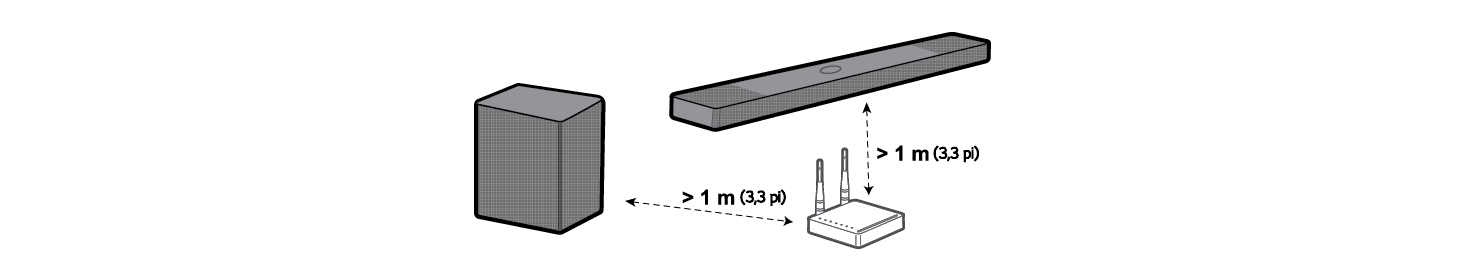

  • Pour éviter les interférences sans fil, maintenez une distance d’au moins 1 m (3,3 pi) entre la barre de son, ou le caisson de basses sans fil, et tout périphérique qui génère de fortes ondes électromagnétiques (p. ex. les routeurs sans fil, les fours à micro-ondes, etc.).


Connexion des haut-parleurs arrière au récepteur sans fil (SPQ8-S, vendu séparément)

Connexion automatique

Une fois que l’installation est terminée, le récepteur sans fil sera automatiquement connecté à la barre de son. Connectez la barre de son au récepteur sans fil dans l’ordre suivant.

  1. a Connectez les câbles de haut-parleur aux bornes correspondantes sur les haut-parleurs arrière (gauche, droit). Connectez le câble rayé noir à la borne négative et l’autre câble à la borne positive.
  2. b Connectez les câbles des haut-parleurs arrière (gauche, droit) au récepteur sans fil.

Couleur de la borne du récepteur

Position du haut-parleur

Bleu

L Arrière gauche

Gris

R Arrière droit



  1. c Branchez le cordon d’alimentation dans le récepteur sans fil.
  2. d Branchez le cordon d’alimentation connecté au récepteur sans fil sur une prise.
  3. e Appuyez sur le bouton Alimentation6215.png de la barre de son pour la mettre sous tension.
  4. f Lorsque la connexion est automatiquement établie, la DEL à l’avant du récepteur sans fil s’allume en vert.


15147.png Remarques
  • Utilisez uniquement les haut-parleurs fournis avec l’appareil. L’utilisation d’autres haut-parleurs peut provoquer un dysfonctionnement.
  • Connectez les câbles de haut-parleur aux bornes correspondantes. Connectez le câble positif à la borne positive et le câble négatif à la borne négative. Un câble mal branché déformera le son ou ne produira pas de basses.
  • Connectez le produit aux haut-parleurs et aux câbles fournis au moment de l’achat du produit.
  • Si vous connectez le produit à des haut-parleurs ou à des câbles autres que ceux fournis au moment de l’achat du produit, il peut y avoir une détérioration de la qualité du son ou un dysfonctionnement des haut-parleurs.
  • Lorsque vous connectez des haut-parleurs au produit, connectez un seul haut-parleur au port de sortie correspondant au haut-parleur.
  • Si vous connectez plusieurs haut-parleurs à un seul port de sortie, cela peut entraîner un dysfonctionnement du produit ou des haut-parleurs.

Vérification de l’état d’une connexion avec la couleur de la DEL

Vous pouvez vérifier l’état d’une connexion avec la DEL à l’avant du récepteur sans fil.

Couleur de la DEL

État

Vert clignotant

Connexion en cours

Vert

Connecté réussie

Rouge

Mauvaise connexion, ou bien le récepteur est en attente

Éteint

Le cordon d’alimentation n’est pas branché.

Connexion manuelle

Si vous voyez une DEL rouge au dos du récepteur sans fil, cela signifie que la barre de son n’est pas connectée au récepteur. Si c’est le cas, connectez-les dans l’ordre suivant.

  1. a Appuyez sur le bouton Alimentation6255.png de la barre de son pour la mettre hors tension.

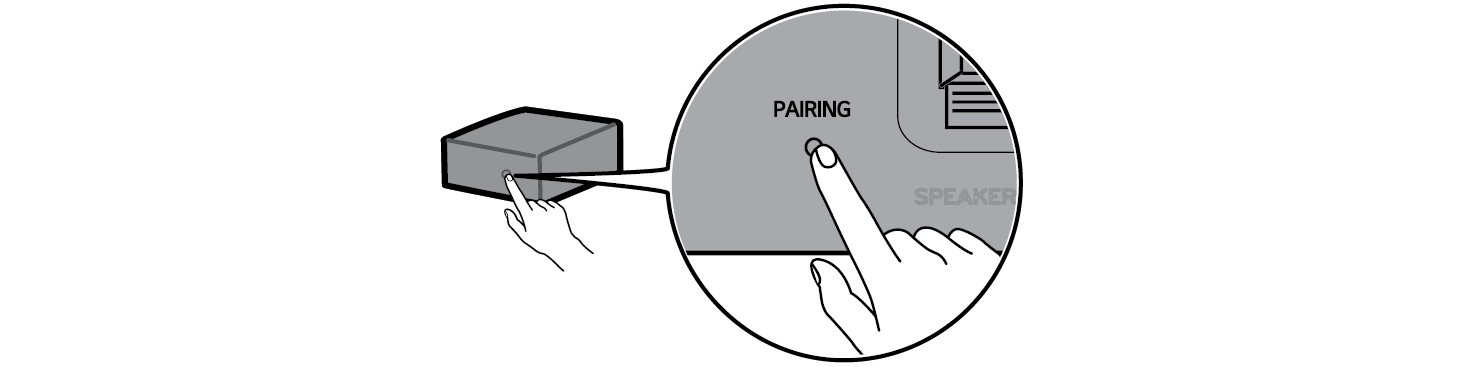

  2. b Appuyez sur le bouton PAIRING au dos du récepteur sans fil. Vérifiez si la DEL à l’avant du récepteur sans fil clignote en vert.



  1. c Appuyez sur le bouton Alimentation6289.png de la barre de son pour la mettre sous tension.
  2. d Lorsque la connexion est établie, la DEL à l’avant du récepteur sans fil s’allume en vert.


15123.png Remarques
  • Gardez les haut-parleurs arrière à au moins 30 cm (11,8 po) du téléviseur ou du moniteur.

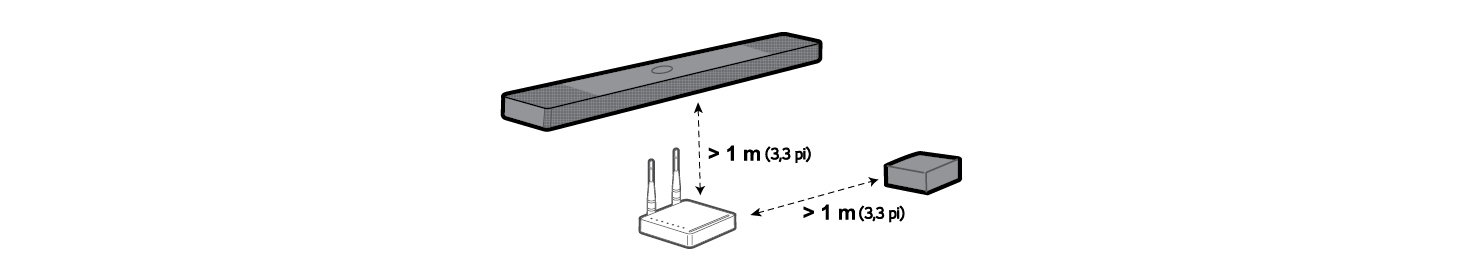

  • Pour éviter les interférences sans fil, maintenez une distance d’au moins 1 m (3,3 pi) entre la barre de son, ou le récepteur sans fil, et tout périphérique qui génère de fortes ondes électromagnétiques (p. ex. les routeurs sans fil, les fours à micro-ondes, etc.).


Fixation du tore magnétique (facultatif)

Un tore magnétique peut ne pas être fourni en fonction des normes nationales.

Fixation du tore magnétique aux câbles de haut-parleur

Fixez le tore magnétique aux câbles pour réduire le bruit radioélectrique.

  1. a Tirez la pièce [a] pour ouvrir le tore magnétique.
  2. b Enroulez deux fois les câbles de haut-parleur du récepteur sans fil autour du tore magnétique. Une distance d’environ 18 cm (7,1 po) est nécessaire entre le récepteur sans fil et le noyau de ferrite.
  3. c Fermez le tore magnétique jusqu’à ce que vous entendiez un clic.



Configuration du son ambiophonique

La fonction de son ambiophonique vous permet d’entendre un son 3D immersif produit par plusieurs canaux audio à partir des haut-parleurs, indépendamment des canaux de l’enregistrement original.

Par exemple, si vous écoutez de la musique enregistrée avec 2.0 canaux avec des effets sonores standards alors que les haut-parleurs arrière sans fil sont connectés, vous pouvez entendre la différence suivante.

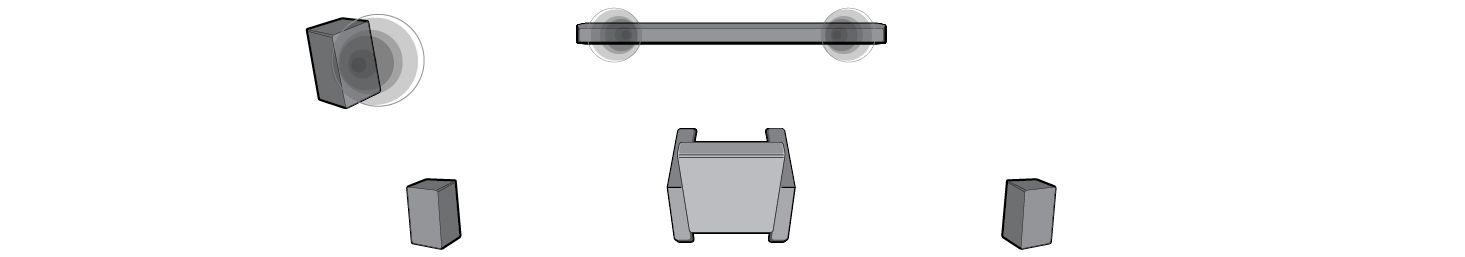

Lorsque le son ambiophonique est désactivé


Lorsque le son ambiophonique est activé



15100.png Remarque

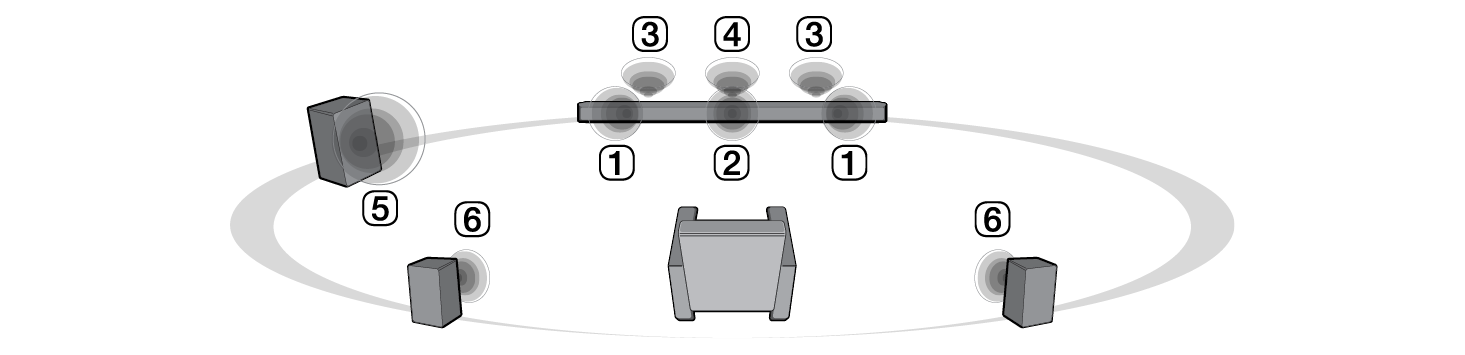

  • Les haut-parleurs sont placés comme suit.
  1. A Haut-parleurs avant
  2. B Haut-parleur central
  3. C Haut-parleurs supérieurs pour le son en hauteur
  4. D Haut-parleurs centraux supérieurs pour le son en hauteur
  5. E Caisson de basses
  6. F Haut-parleurs arrière

Mise en marche et arrêt du son ambiophonique

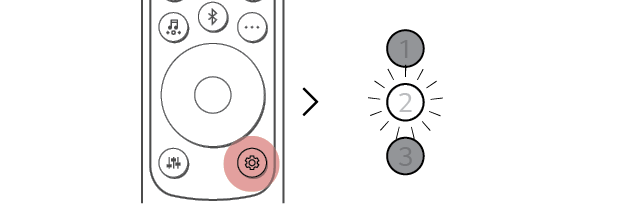

  1. a Appuyez sur le bouton Paramètres28289.png. La DEL2 clignote en blanc.

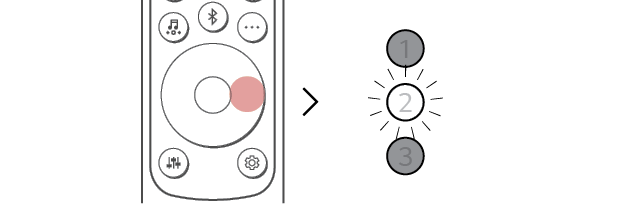

  1. b Lorsque la DEL2 clignote, appuyez une fois sur le bouton Droite pour choisir le réglage du son ambiophonique.

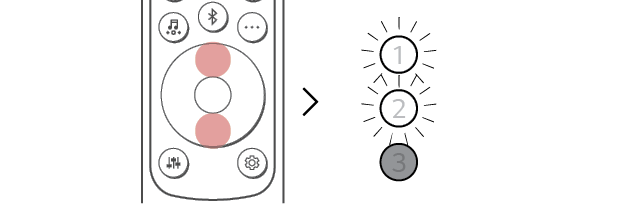

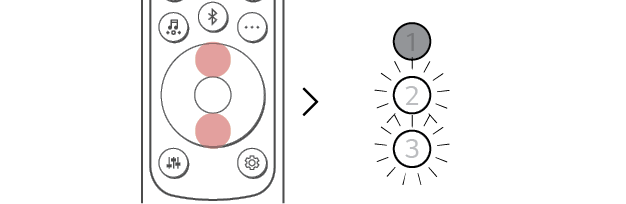

  1. c Pendant que la DEL2 clignote, appuyez sur le bouton Haut/Bas. Si le réglage du son ambiophonique est activé, la DEL1 clignote en blanc. Si le réglage du son ambiophonique est désactivé, la DEL3 clignote en blanc.


(Marche)


(Arrêt)


Son du haut-parleur basé sur les canaux d’entrée

Effets sonores

Entrée

Sortie

Haut-parleurs arrière non connectés

Haut-parleurs arrière connectés

AI SOUND PRO

Son personnalisé avec intelligence artificielle

2.0 canaux



5.1 canaux

7.1 canaux ou plus

7.1.4 canaux

STANDARD

Vous pouvez profiter d’un son optimisé.

2.0 canaux



5.1 canaux



7.1 canaux ou plus



7.1.4 canaux



MUSIC

Vous pouvez profiter d’un meilleur son optimisé pour la musique.

2.0 canaux



5.1 canaux



7.1 canaux ou plus



7.1.4 canaux



CINEMA

Son 3D cinématographique

2.0 canaux



5.1 canaux

7.1 canaux ou plus

7.1.4 canaux

CLEAR VOICE PRO

La fonction Voix claires améliore la qualité du son de la voix

2.0 canaux



5.1 canaux

7.1 canaux ou plus

7.1.4 canaux

SPORTS

Son réaliste comme dans un stade

2.0 canaux



5.1 canaux

7.1 canaux ou plus

7.1.4 canaux

GAME

Son optimisé pour le jeu

2.0 canaux



5.1 canaux

7.1 canaux ou plus

7.1.4 canaux

BASS BLAST (BASS BLAST+)

Son avec basses amplifiées

2.0 canaux



5.1 canaux

7.1 canaux ou plus

7.1.4 canaux
