Sound Bar Quick Guide

Łączenie urządzenia

Podłącz listwę głośnikową do bezprzewodowego subwoofera, aby cieszyć się bogatszym dźwiękiem.

Automatyczne łączenie z bezprzewodowym subwooferem

Po zakończeniu instalacji bezprzewodowy subwoofer automatycznie połączy się z Soundbar. Połącz listwę głośnikową z subwooferem wykonując następujące kroki.

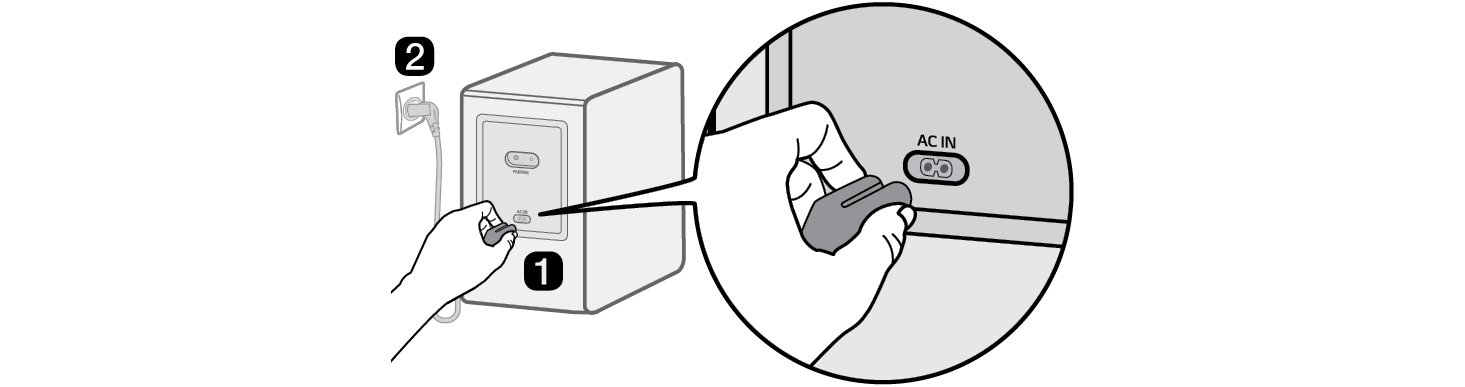

1. a Podłącz kabel zasilający do bezprzewodowego subwoofera.
2. b Podłącz kabel zasilający podłączony do bezprzewodowego subwoofera do gniazdka.

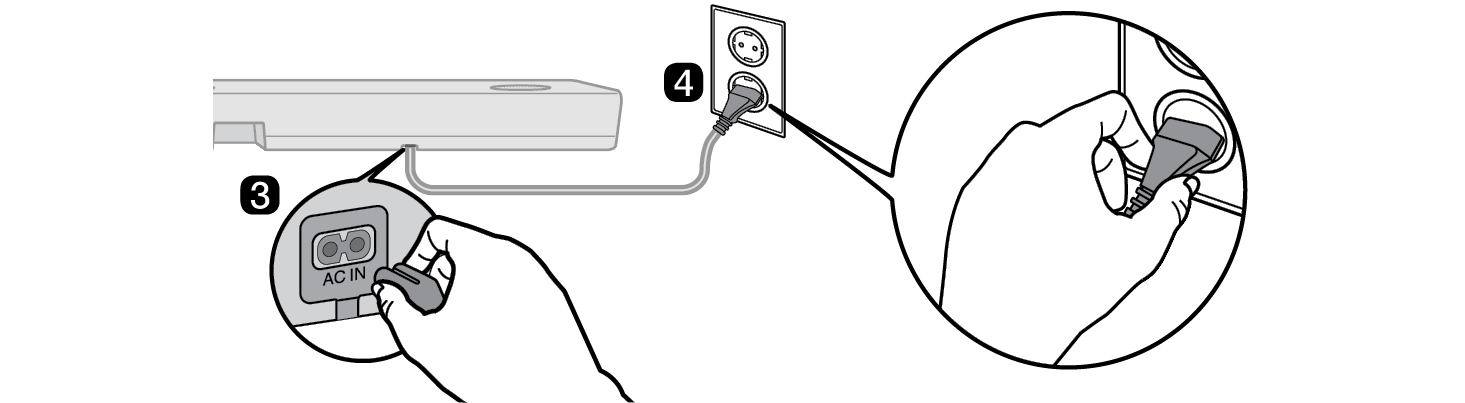

3. c Podłącz kabel zasilający do listwy dźwiękowej.
4. d Podłącz kabel zasilający podłączony do listwy dźwiękowej do gniazdka.

1. e Po automatycznym nawiązaniu połączenia, dioda LED z tyłu bezprzewodowego subwoofera i zapali się na zielono.

Sprawdzanie połączenia za pomocą diody LED z tyłu subwoofera bezprzewodowego

Możesz sprawdzić połączenie za pomocą diody LED z tyłu subwoofera bezprzewodowego.

Kolor diody LED	Status
Miga na zielono	Trwa nawiązywanie połączenia
Zielona	Połączono pomyślnie
Czerwony	Nieudane połączenie albo subwoofer znajduje się w trybie czuwania
Wył.	Nie podłączono kabla zasilającego

Ręczne łączenie z bezprzewodowym subwooferem

Jeśli z tyłu bezprzewodowego subwoofera pali się czerwona dioda, oznacza to, że Soundbar nie jest połączona z subwooferem. W takim przypadku należy połączyć je wykonując następujące kroki.

1. a Naciśnij przycisk zasilania na listwie, aby ją wyłączyć.
2. b Naciśnij przycisk PAIRING znajdujący się z tyłu bezprzewodowego subwoofera. Sprawdź, czy dioda LED z tyłu subwoofera miga na zielono. Jeśli dioda LED bezprzewodowego subwoofera wciąż pali się na czerwono, ponownie naciśnij i przytrzymaj przycisk z tyłu subwoofera.

1. c Naciśnij przycisk zasilania na listwie głośnikowej, aby ją włączyć.
2. d Po nawiązaniu połączenia, dioda LED z tyłu bezprzewodowego subwoofera i zapali się na zielono.

Uwaga

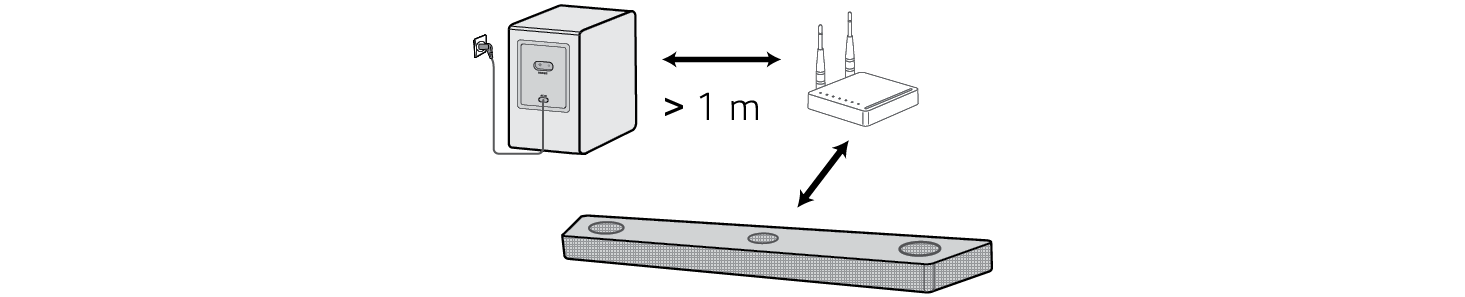

Zainstalować listwę głośnikową jak najbliżej bezprzewodowego subwoofera. Im mniejsza odległość pomiędzy listwą, a subwooferem bezprzewodowym, tym lepsza jakość dźwięku. Upewnij się, że pomiędzy Soundbar a bezprzewodowym subwooferem nie występują przeszkody. Aby uniknąć zakłóceń bezprzewodowych, należy zachować odległość przynajmniej 1 m miedzy Soundbar albo bezprzewodowym subwooferem i urządzeniami peryferyjnymi generującymi silne fale elektromagnetyczne (np. routery bezprzewodowe, kuchenki mikrofalowe, itp.).

Łączenie tylnych głośników z odbiornikiem bezprzewodowym (SPQ8-S, sprzedawany oddzielnie)

Połączenie automatyczne

Po zakończeniu instalacji odbiornik bezprzewodowy automatycznie połączy się z listwą głośnikową. Połącz listwę głośnikową z odbiornikiem bezprzewodowym wykonując następujące kroki.

1. a Podłącz kable głośnika do odpowiednich zacisków tylnych głośników (lewy, prawy). Podłącz czarny kabel w paski do ujemnego zacisku a drugi kabel do dodatniego zacisku.
2. b Podłącz kable tylnych głośników (lewy, prawy) do odbiornika bezprzewodowego.

Kolor zacisku odbiornika	Położenie głośnika
Niebieski	L Lewy tylny
Szary	R Prawy tylny

1. c Podłącz kabel zasilający do bezprzewodowego odbiornika.
2. d Podłącz kabel zasilający podłączony do bezprzewodowego odbiornika do gniazdka.
3. e Naciśnij przycisk zasilania na listwie głośnikowej, aby ją włączyć.
4. f Po automatycznym nawiązaniu połączenia, dioda LED z przodu odbiornika bezprzewodowego zapali się na zielono.

Uwaga

Używaj wyłącznie głośników dostarczonych z produktem. Zastosowanie innych głośników może spowodować usterkę. Podłączyć kable głośnika do odpowiednich zacisków. Podłącz kabel dodatni do dodatniego zacisku a kabel ujemny do ujemnego zacisku. Nieprawidłowo podłączony kabel spowoduje zniekształcenie dźwięku albo brak basu.

Sprawdzanie stanu połączenia na podstawie koloru diody LED

Możesz sprawdzić stan połączenia za pomocą diody LED znajdującej się z przodu odbiornika bezprzewodowego.

Kolor diody LED	Status
Miga na zielono	Trwa nawiązywanie połączenia
Zielona	Połączono pomyślnie
Czerwony	Nieudane połączenie albo odbiornik znajduje się w trybie czuwania
Wył.	Nie podłączono kabla zasilającego

Ręczne połączenie

Jeśli z przodu odbiornika bezprzewodowego pali się czerwona dioda, oznacza to, że Soundbar nie jest połączona z subwooferem. W takim przypadku należy połączyć je wykonując następujące kroki.

1. a Naciśnij przycisk zasilania na listwie, aby ją wyłączyć.
2. b Naciśnij przycisk PAIRING znajdujący się z tyłu odbiornika bezprzewodowego. Sprawdź, czy dioda LED z przodu odbiornika bezprzewodowego miga na zielono.

1. c Naciśnij przycisk zasilania na listwie głośnikowej, aby ją włączyć.
2. d Po nawiązaniu połączenia, dioda LED z przodu odbiornika bezprzewodowego zapali się na zielono.

Uwaga

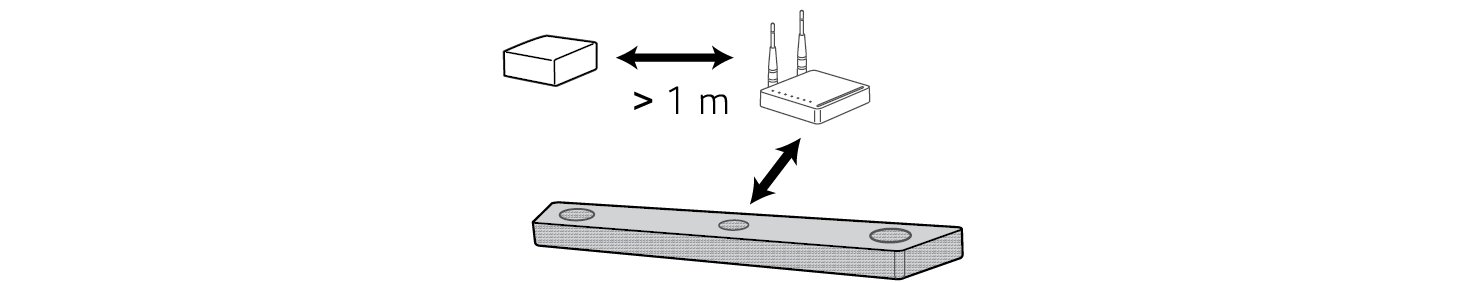

Tylne głośniki należy ustawić w odległości przynajmniej 30 cm od telewizora albo monitora. Aby uniknąć zakłóceń bezprzewodowych, należy zachować odległość przynajmniej 1 m miedzy listwą głośnikową albo odbiornikiem bezprzewodowym i urządzeniami peryferyjnymi generującymi silne fale elektromagnetyczne (np. routery bezprzewodowe, kuchenki mikrofalowe, itp.).

Montaż rdzenia ferrytowego (opcjonalnie)

W zależności od krajowych norm, rdzeń ferrytowy może nie być dostarczany.

Montaż rdzenia ferrytowego na kablach głośnika

Załóż rdzeń ferrytowy na kablach, aby zredukować szum radiowy.

1. a Pociągnij część [a], aby otworzyć rdzeń ferrytowy.
2. b Dwukrotnie nawiń kable głośnika odbiornika bezprzewodowego wokół rdzenia ferrytowego. Wymagana jest odległość około 18 cm pomiędzy bezprzewodowym odbiornikiem i rdzeniem ferrytowym.
3. c Zamknij rdzeń ferrytowy do momentu kliknięcia.
