Sound Bar Quick Guide

Connexion de l’appareil

Vous pouvez profiter d’un son plus riche en connectant la barre de son au caisson de basses sans fil.

Connexion automatique du caisson de basses sans fil

Une fois que l’installation est terminée, le caisson de basses sans fil sera automatiquement connecté à la barre de son. Connectez la barre de son au caisson de basses dans l’ordre suivant.

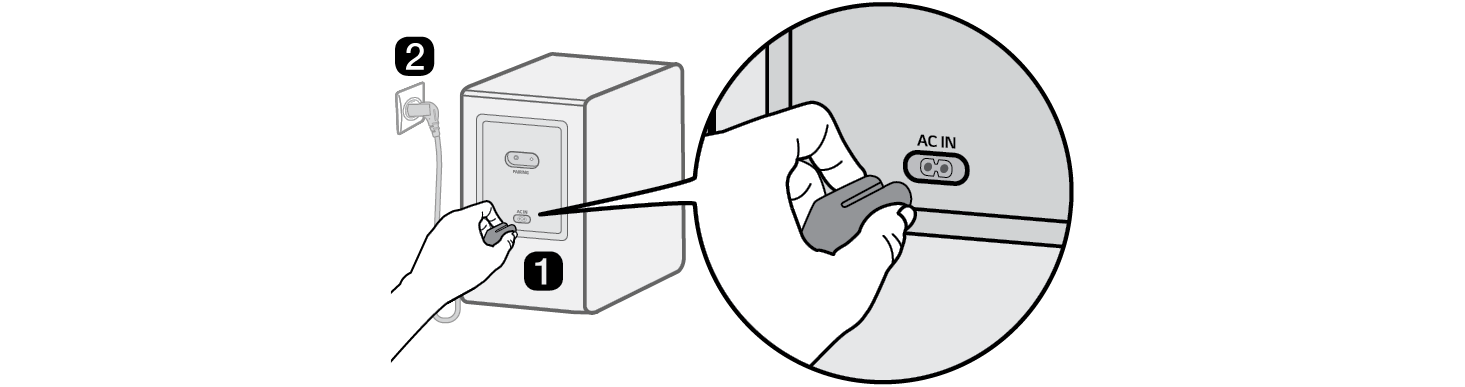

1. a Connectez le cordon d’alimentation sur le caisson de basses sans fil.
2. b Connectez le cordon d’alimentation connecté au caisson de basses sans fil sur une prise.

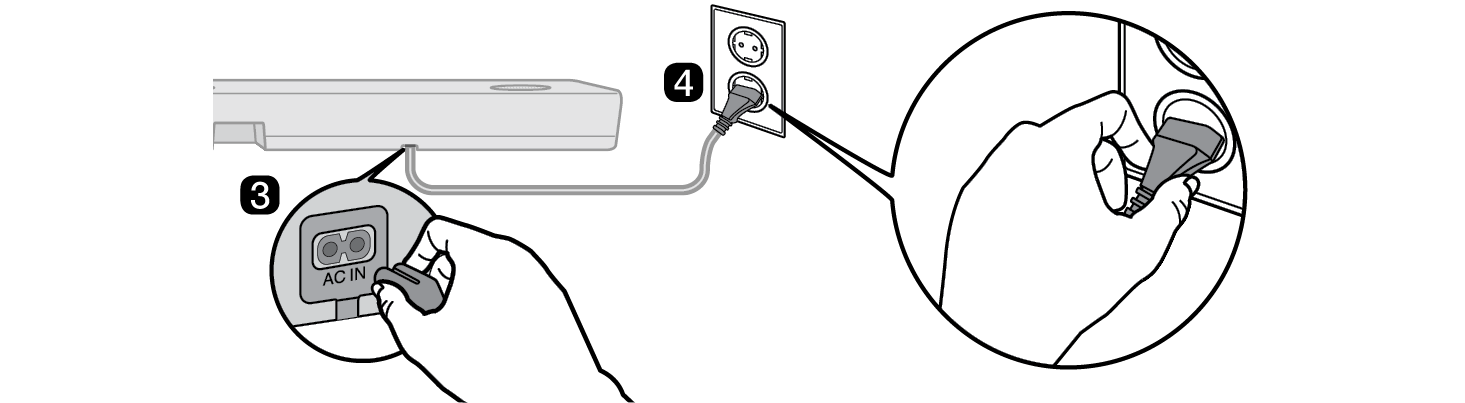

3. c Connectez le cordon d’alimentation dans la barre de son.
4. d Connectez le cordon d’alimentation connecté à la barre de son dans une prise de courant.

1. e Lorsque la connexion est automatiquement établie, une DEL au dos du caisson de basses sans fil s’allume en vert.

Vérification de la connexion avec la DEL au dos du caisson de basses sans fil

Vous pouvez vérifier l’état de la connexion en regardant la DEL au dos du caisson de basses sans fil.

Couleur de la DEL	État
Vert clignotant	Connexion en cours
Vert	Connecté avec succès
Rouge	Mauvaise connexion, ou bien le caisson de basses est en attente
Éteint	Le cordon d’alimentation n’est pas branché

Connexion manuelle du caisson de basses sans fil

Si vous voyez une DEL rouge au dos du caisson de basses sans fil, cela signifie que la barre de son n’est pas connectée au caisson de basses. Si c’est le cas, connectez-les dans l’ordre suivant.

1. a Appuyez sur le bouton Alimentation de la barre de son pour la désactiver.
2. b Appuyez sur le bouton PAIRING au dos du caisson de basses sans fil. Vérifier si la DEL au dos du caisson de basses clignote en vert. Si vous voyez toujours une DEL rouge au dos du caisson de basses sans fil, appuyez de nouveau et maintenez enfoncé le bouton au dos du caisson de basses.

1. c Appuyez sur le bouton Alimentation de la barre de son pour l’activer.
2. d Lorsque la connexion est établie, la DEL au dos du caisson de basses sans fil s’allume en vert.

Remarques

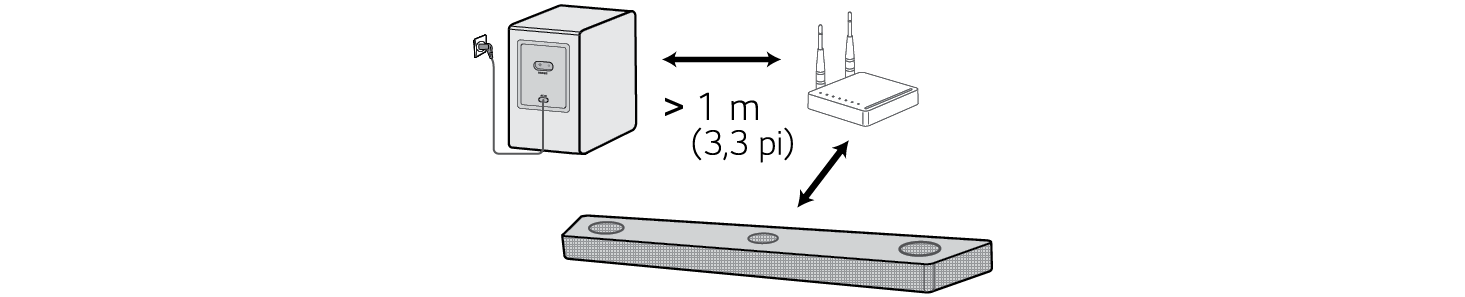

Installez la barre de son le plus près possible du caisson de basses sans fil. Plus la distance entre la barre de son et le caisson de basses sans fil est proche, meilleure est la qualité du son. Assurez-vous qu’il n’y a pas d’obstacles entre la barre de son et le caisson de basses sans fil. Pour éviter les interférences sans fil, maintenez une distance d’au moins 1 m (3,3 pi) entre la barre de son, ou le caisson de basses sans fil, et tout périphérique qui génère de fortes ondes électromagnétiques (p. ex. les routeurs sans fil, les fours à micro-ondes, etc.).

Connexion des haut-parleurs arrière au récepteur sans fil (SPQ8-S, vendu séparément)

Connexion automatique

Une fois que l’installation est terminée, le récepteur sans fil sera automatiquement connecté à la barre de son. Connectez la barre de son au récepteur sans fil dans l’ordre suivant.

1. a Connectez les câbles de haut-parleur aux bornes correspondantes sur les haut-parleurs arrière (gauche, droit). Connectez le câble rayé noir à la borne négative et l’autre câble à la borne positive.
2. b Connectez les câbles des haut-parleurs arrière (gauche, droit) au récepteur sans fil.

Couleur de la borne du récepteur	Position du haut-parleur
Bleu	L Arrière gauche
Gris	R Arrière droit

1. c Connectez le cordon d’alimentation dans le récepteur sans fil.
2. d Connectez le cordon d’alimentation dans le récepteur sans fil sur une prise.
3. e Appuyez sur le bouton Alimentation de la barre de son pour l’activer.
4. f Lorsque la connexion est automatiquement établie, la DEL à l’avant du récepteur sans fil s’allume en vert.

Remarques

Utilisez uniquement les haut-parleurs fournis avec l’appareil. L’utilisation d’autres haut-parleurs peut provoquer un dysfonctionnement. Connectez les câbles de haut-parleur aux bornes correspondantes. Connectez le câble positif à la borne positive et le câble négatif à la borne négative. Un câble mal branché déformera le son ou ne produira pas de basse.

Vérification de l’état d’une connexion avec la couleur de la DEL

Vous pouvez vérifier l’état d’une connexion avec la DEL à l’avant du récepteur sans fil.

Couleur de la DEL	État
Vert clignotant	Connexion en cours
Vert	Connecté avec succès
Rouge	Mauvaise connexion, ou bien le récepteur est en attente
Éteint	Le cordon d’alimentation n’est pas branché

Connexion manuelle

Si vous voyez une DEL rouge au dos du récepteur sans fil, cela signifie que la barre de son n’est pas connectée au récepteur. Si c’est le cas, connectez-les dans l’ordre suivant.

1. a Appuyez sur le bouton Alimentation de la barre de son pour la désactiver.
2. b Appuyez sur le bouton PAIRING au dos du récepteur sans fil. Vérifiez si la DEL à l’avant du récepteur sans fil clignote en vert.

1. c Appuyez sur le bouton Alimentation de la barre de son pour l’activer.
2. d Lorsque la connexion est établie, la DEL à l’avant du récepteur sans fil s’allume en vert.

Remarques

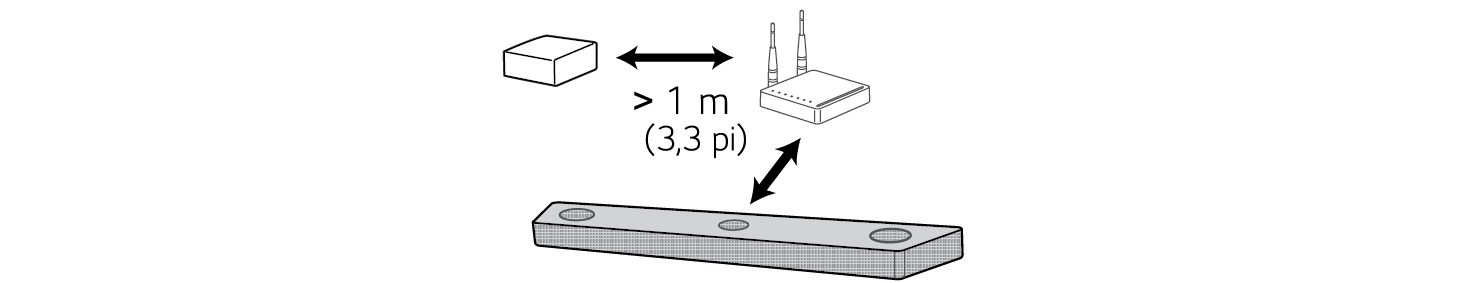

Gardez les haut-parleurs arrière à au moins 30 cm (11,8 po) du téléviseur ou du moniteur. Pour éviter les interférences sans fil, maintenez une distance d’au moins 1 m (3,3 pi) entre la barre de son, ou le récepteur sans fil, et tout périphérique qui génère de fortes ondes électromagnétiques (p. ex. les routeurs sans fil, les fours à micro-ondes, etc.).

Fixation du tore magnétique (facultatif)

Un tore magnétique peut ne pas être fourni en fonction des normes nationales.

Fixation du tore magnétique aux câbles de haut-parleur

Fixez le tore magnétique aux câbles pour réduire le bruit radio.

1. a Tirez la pièce [a] pour ouvrir le tore magnétique.
2. b Enroulez deux fois les câbles de haut-parleur du récepteur sans fil autour du tore magnétique. Une distance d’environ 18 cm est nécessaire entre le récepteur sans fil et le noyau de ferrite.
3. c Fermez le tore magnétique jusqu’à ce que vous entendiez un clic.
