SMART HI-FI Аудіо Звукова Система
Установлення

Sound Bar Quick Guide

Підключення виробу

Ви можете отримати більш насичене звучання, якщо підключите саундбар до бездротового сабвуфера та бездротових задніх динаміків.

Автоматичне підключення бездротового сабвуфера та бездротових задніх динаміків

Після завершення встановлення бездротовий сабвуфер та бездротові задні динаміки автоматично підключаються до саундбара. Підключіть саундбар до сабвуфера та бездротових задніх динаміків в наступній послідовності.

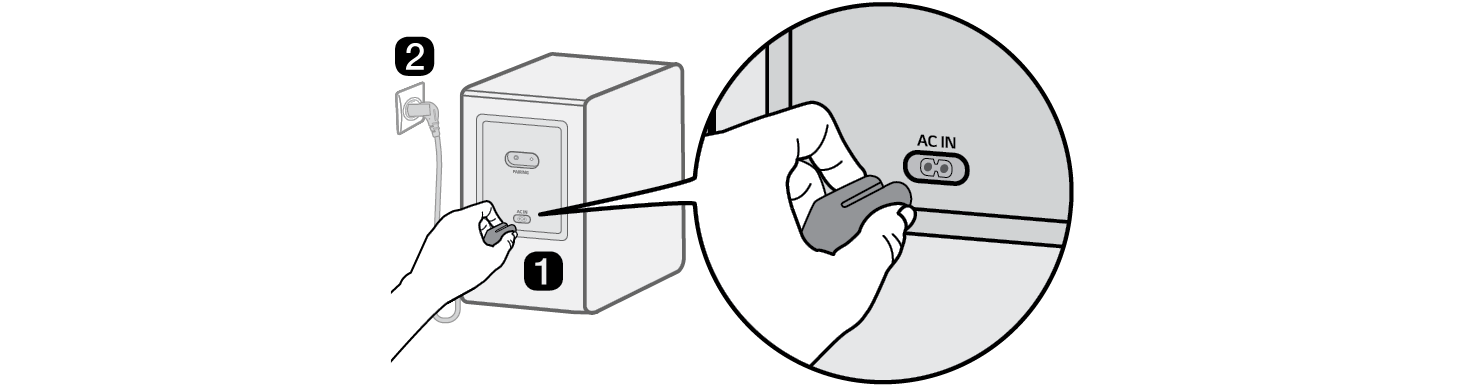

  1. a Підключіть кабель живлення до бездротового сабвуфера.
  2. b Підключіть кабель живлення від бездротового сабвуфера до розетки.

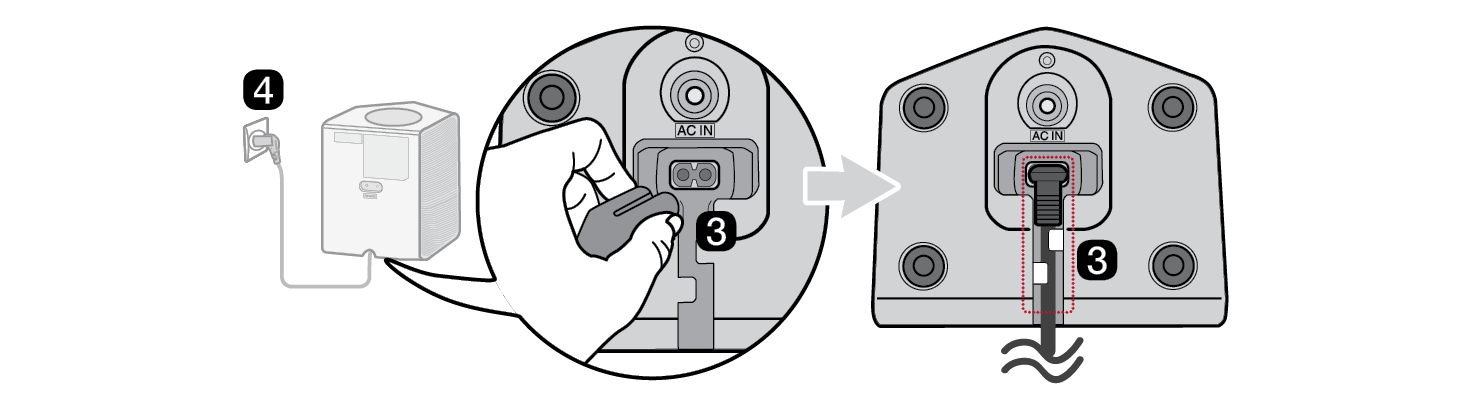

  3. c Підключіть кабелі живлення до бездротових задніх динаміків і прокладіть кабелі належним чином.
  4. d Підключіть кабелі живлення від бездротових задніх динаміків до розетки.

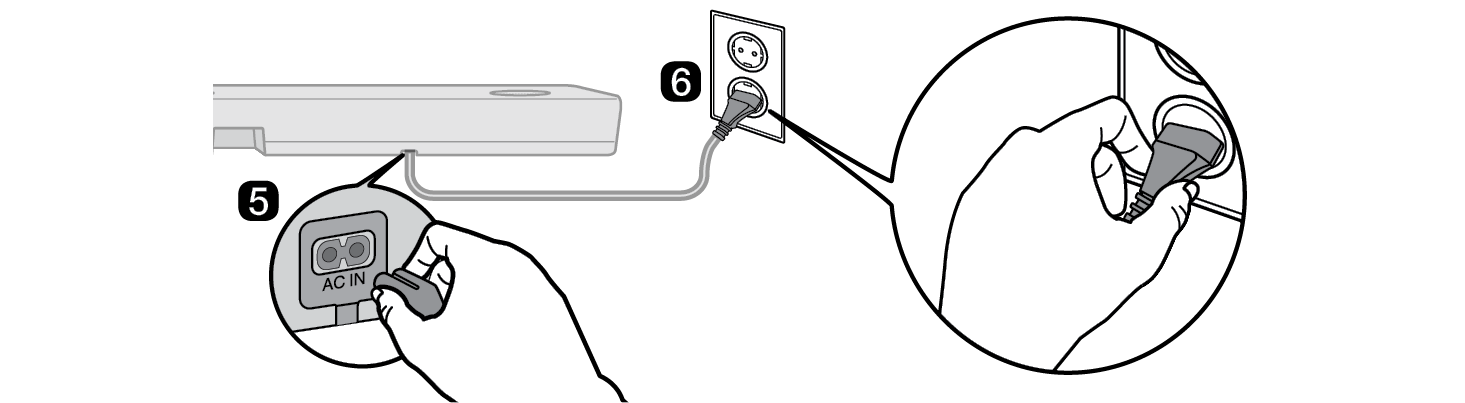

  1. e Підключіть кабель живлення до саундбара.
  2. f Підключіть кабель живлення від саундбара до розетки.



  1. g Після автоматичного встановлення підключення світлодіоди ззаду бездротового сабвуфера та бездротових задніх динаміків вмикаються зеленим кольором.

Перевірка підключення за світлодіодами ззаду бездротового сабвуфера та бездротових задніх динаміків

Щоб перевірити стан підключення, необхідно подивитися на світлодіоди ззаду бездротового сабвуфера та бездротових задніх динаміків.

Колір світлодіода

Стан

Блимає зеленим

Виконується підключення

Зелений

Підключення успішно встановлене

Червоний

Погана якість підключення, або сабвуфер чи бездротові задні динаміки знаходяться в режимі очікування

Вимкнутий

Кабель живлення не підключений

Підключення бездротового сабвуфера та бездротових задніх динаміків вручну

Якщо ззаду бездротового сабвуфера горить червоний світлодіод, це означає, що саундбар не підключений до сабвуфера. В такому разі підключіть їх наступним чином.

  1. a Натисніть кнопку Живлення6112.png на саундбарі, щоб вимкнути його.

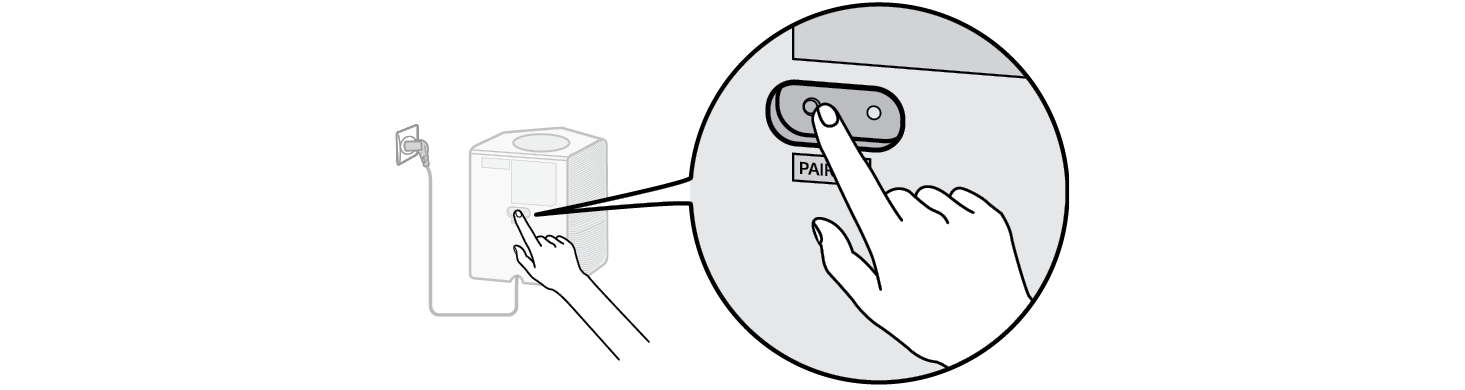

  2. b Натисніть кнопку PAIRING ззаду бездротового сабвуфера або бездротових задніх динаміків. Перевірте, що світлодіод ззаду сабвуфера або бездротових задніх динаміків блимає зеленим кольором. Якщо червоний світлодіод на бездротовому сабвуфері або бездротових задніх динаміках все ще горить, натисніть і утримуйте кнопку ззаду сабвуфера або бездротових задніх динаміків ще раз.


Підключення бездротового сабвуфера вручну


Підключення бездротових задніх динаміків вручну


  1. c Натисніть кнопку Живлення6144.png на саундбарі, щоб увімкнути його.
  2. d Після встановлення підключення світлодіод ззаду бездротового сабвуфера або бездротових задніх динаміків вмикається зеленим кольором.


12469.png Примітка
  • Встановлюйте саундбар якомога ближче до бездротового сабвуфера. Чим менша відстань між саундбаром та бездротовим сабвуфером, тим кращою буде якість звуку.
  • Переконайтеся у відсутності перешкод між саундбаром та бездротовим сабвуфером.
  • Встановлюйте задні динаміки на відстані не менше 30 см від телевізора або монітора.

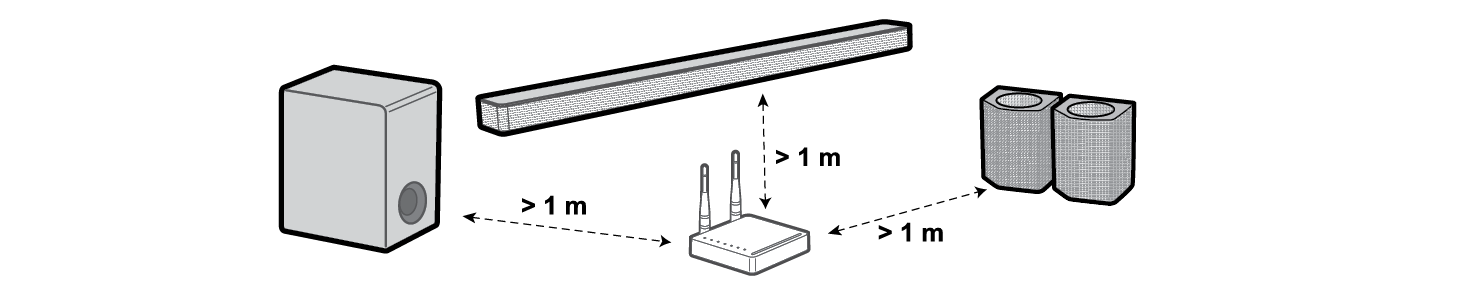

  • Для запобігання перешкодам бездротовому зв'язку встановлюйте саундбар або бездротовий сабвуфер та бездротові задні динаміки на відстані не менше 1 метра від інших пристроїв, які продукують сильні електромагнітні хвилі (таких як бездротовий маршрутизатор, мікрохвильова піч тощо).


Налаштування оточуючого звуку

Функція оточуючого звуку дозволяє слухати 3D-звук з ефектом присутності з багатьох аудіоканалів динаміків, незалежно від кількості каналів в записаному контенті.

Наприклад, якщо ви слухаєте музику, записану з 2.0 каналами та стандартними звуковими ефектами коли бездротові задні динаміки підключені, ви почуєте наступну різницю.

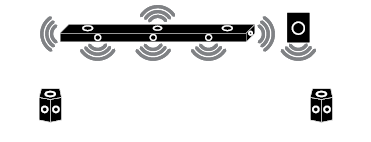

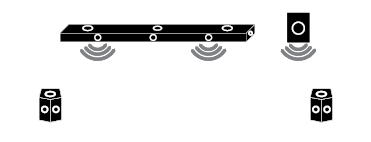

Коли оточуючий звук вимкнений

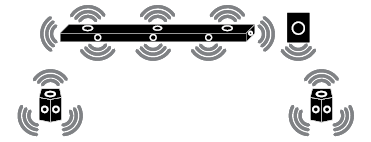

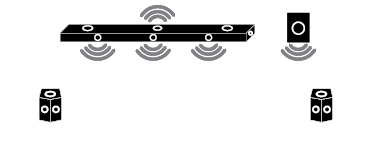

Коли оточуючий звук увімкнений



12827.png Примітка

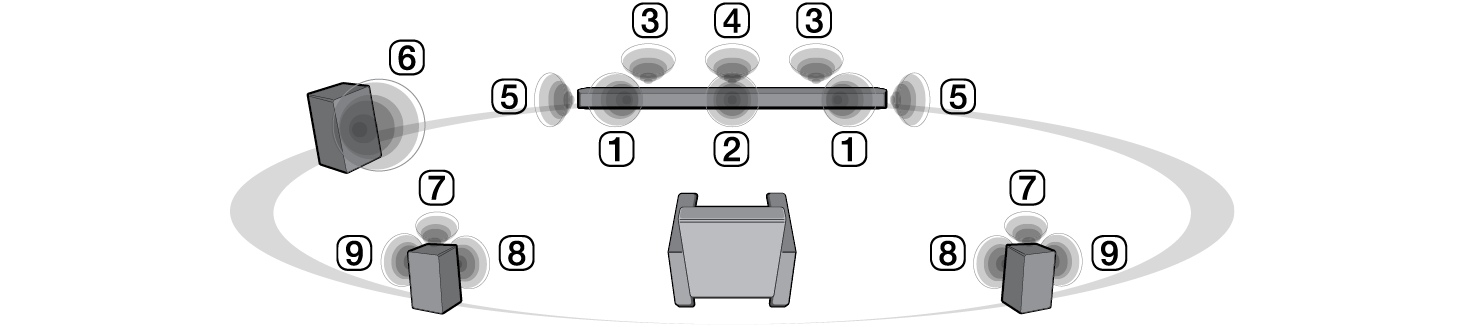

  • Положення динаміків наступні.
  1. A Передні динаміки
  2. B Центральний динамік
  3. C Верхні динаміки
  4. D Верхній центральний динамік
  5. E Динаміки оточуючого звуку (Бокові)
  6. F Сабвуфер
  7. G Задні верхні динаміки
  8. H Задні динаміки
  9. I Задні динаміки оточуючого звуку (Бокові)

Вмикання та вимикання оточуючого звуку

  1. a Натисніть кнопку Налаштування6439.png. Виріб переходить в режим налаштування і ви можете побачити "OFF-AUTO POWER" або "ON-AUTO POWER".



  1. b Коли на дисплеї прокручується "OFF-AUTO POWER" або "ON-AUTO POWER", натисніть кнопку Ліворуч/Праворуч для вибору налаштування оточуючого звуку. Ви можете побачити стан оточуючого звуку, "OFF-SURROUND" або "ON-SURROUND".



  1. c Коли на дисплеї прокручується "OFF-SURROUND" або "ON-SURROUND", натисніть кнопку Вгору/Вниз для вмикання або вимикання оточуючого звуку.

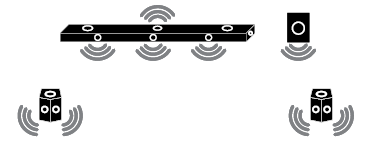

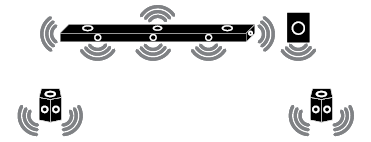

Звук динаміків залежно від вхідних каналів

Звукові ефекти

Вхід

Вихід

Задні динаміки не підключені

Задні динаміки підключені

AI SOUND PRO

Звук, налаштований штучним інтелектом

2.0-кан.



5.1-кан.

DTS



Інше


7.1-кан. або більше



7.1.4-кан.



STANDARD

Оптимізована якість звучання.

2.0-кан.



5.1-кан.

DTS



Інше


7.1-кан. або більше



7.1.4-кан.



MUSIC

Звук, збагачений технологією MERIDIAN

2.0-кан.



5.1-кан.

DTS


Інше


7.1-кан. або більше


7.1.4-кан.



CINEMA

Кінематографічний 3D-звук

2.0-кан.



5.1-кан.

7.1-кан. або більше

7.1.4-кан.

CLEAR VOICE

Чисте звучання голосу з покращенням його якості

2.0-кан.



5.1-кан.

DTS



Інше


7.1-кан. або більше



7.1.4-кан.



SPORTS

Реалістичне звучання, наче на стадіоні

2.0-кан.



5.1-кан.

DTS



Інше


7.1-кан. або більше



7.1.4-кан.



GAME

Оптимізований звук для ігор

2.0-кан.



5.1-кан.

DTS



Інше


7.1-кан. або більше



7.1.4-кан.



BASS BLAST (BASS BLAST+)

Звук із підсиленими басами

2.0-кан.



5.1-кан.

7.1-кан. або більше

7.1.4-кан.
