Wi-Fi SOUND BAR
התקנה

Sound Bar Quick Guide

חיבור המוצר

תוכלו ליהנות מצליל עשיר ועמוק על ידי חיבור הסאונד בר לסאבוופר אלחוטי ולרמקולים האחוריים האלחוטיים.

חיבור אוטומטי של הסאבוופר האלחוטי והרמקולים האחוריים האלחוטיים.

לאחר סיום ההתקנה הסאבוופר האלחוטי והרמקולים האחוריים האלחוטיים יתחברו באופן אוטומטי לסאונד בר. חברו את הסאונד בר לסאבוופר האלחוטי ולרמקולים האחוריים האלחוטיים בסדר הבא:

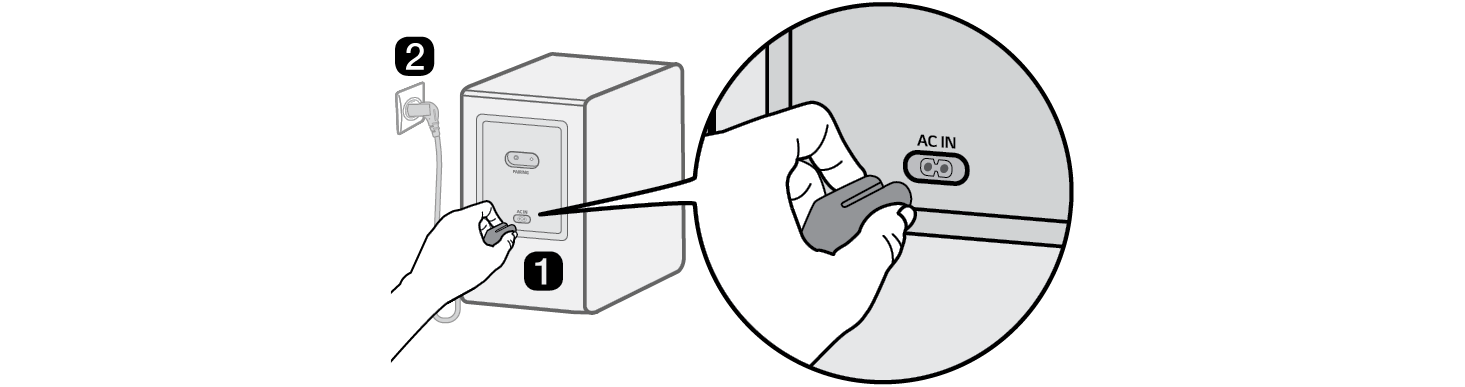

  1. a חבר את כבל החשמל לסאבוופר האלחוטי.
  2. b חבר את הקצה השני של כבל החשמל של הסאבוופר האלחוטי לשקע חשמל.

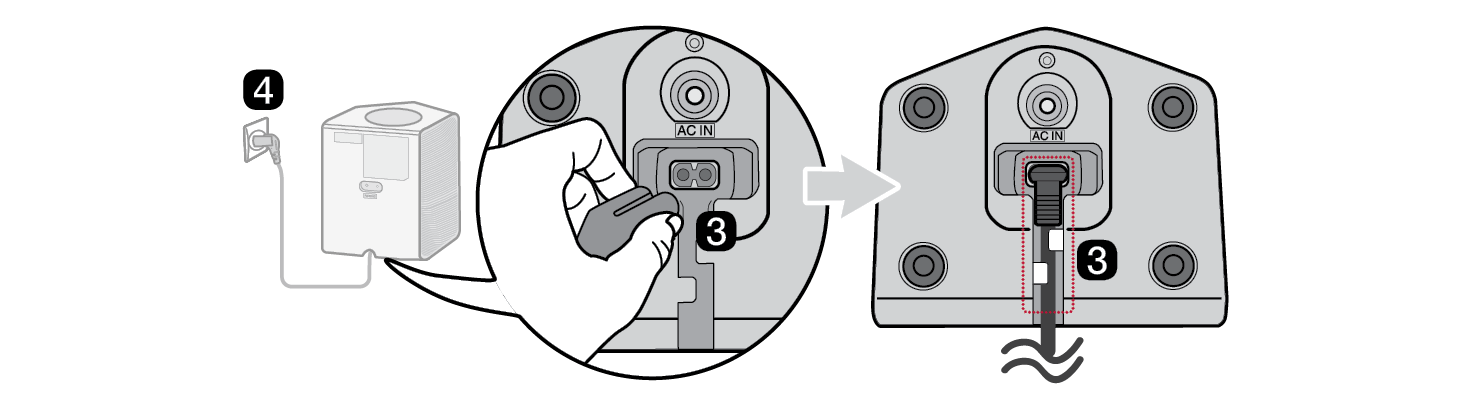

  3. c חברו את כבל החשמל לרמקול האלחוטי וארגנו את הכבל בצורה מסודרת.
  4. d חברו את תקע החשמל לשקע חשמלי בקרבת מקום.




  1. e חברו את הכבל החשמלי של הסאונד בר לכניסת החשמל המתאימה.
  2. f חברו את תקע החשמל של הסאונד בר לשקע חשמלי תואם.



  1. g כאשר החיבור בין הסאונד בר לסאבוופר או הרמקולים האחרויים נעשה באופן אוטומטי נורית הלד בסאבוופר האלחוטי ונורית הלד ברמקולים האחוריים תידלק באור ירוק.

בדיקת החיבורים באמצעות נוריות הלד הנמצאות בגב הסאבוופר האלחוטי והרמקולים האחוריים האלחוטיים

תוכלו לבדוק את מצב החיבור על ידי התבוננות בנורית הלד בגב הסאבוופר האלחוטי ובגב הרמקולים האלחוטיים.

צבע לד

סטטוס

ירוק מהבהב

מתבצע חיבור

ירוק

חיבור מוצלח

אדום

חיבור גרוע, או שהסאבוופר האלחוטי והרמקולים האחוריים האלחוטיים במצב סטנדביי

כבוי

כבל החשמל לא מחובר

חיבור ידני של הסאונד בר לסאבוופר האלחוטי ולרמקולים האחוריים האלחוטיים

אם מופיע אור לד אדום בגב הסאבוופר האלחוטי או ברמקולים האחוריים האלחוטיים, זה סימן שהסאונד בר אינו מקושר לרמקולים. במקרה זה, חבר אותם בסדר הבא:

  1. a לחץ על לחצן הפעלה/כיבוי5385.png במקרן הקול לכיבוי היחידה.

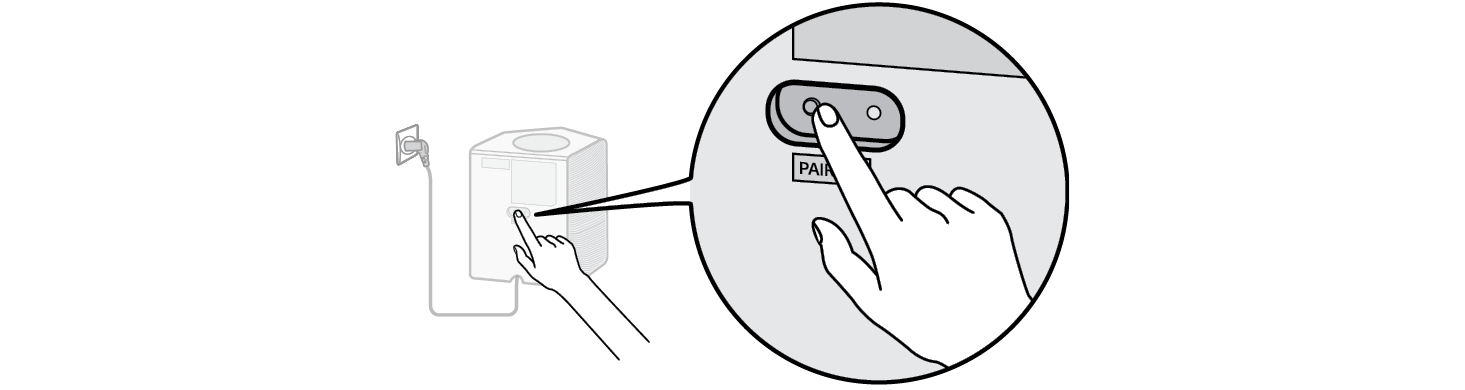

  2. b יש ללחוץ על כפתור הצימוד -PAIRING בגב הסאבוופר או הרמקולים האחוריים שאינם מחוברים. בדקו האם נורית הלד בגב הסאבוופר האלחוטי ובגב הרמקולים האלחוטיים מהבהבת בצבע ירוק. אם עדיין מופיע אור לד אדום בגב הסאבוופר או הרמקולים האחוריים האלחוטיים, יש ללחוץ על הכפתור שבגב הסאבוופר האלחוטי או הרמקולים האחוריים ולהחזיקו למשך מספר שניות.


חיבור ידני של הסאונד בר לסאבוופר האלחוטי


חיבור ידני של הסאונד בר לרמקולים האחוריים האלחוטיים


  1. c לחץ על לחצן הפעלה/כיבוי5411.png במקרן הקול להפעלה.
  2. d כאשר החיבור מתבצע יופיע אור לד ירוק בגב הסאבוופר האלחוטי או בגב הרמקולים האחוריים האלחוטיים.


5440.png הערה
  • יש להתקין את מקרן הקול קרוב ככל האפשר לסאבוופר האלחוטי. ככל שהמרחק בין מקרן הקול והסאבוופר האלחוטי קרוב יותר, כך איכות הקול תהיה טובה יותר.
  • יש לוודא שלא קיים כל מכשול בין מקרן הקול והסאבוופר האלחוטי.
  • הקפידו לשמור מרחק של 30 ס"מ לפחות בין הרמקולים האחוריים למכשיר טלוויזיה או מסך מחשב.

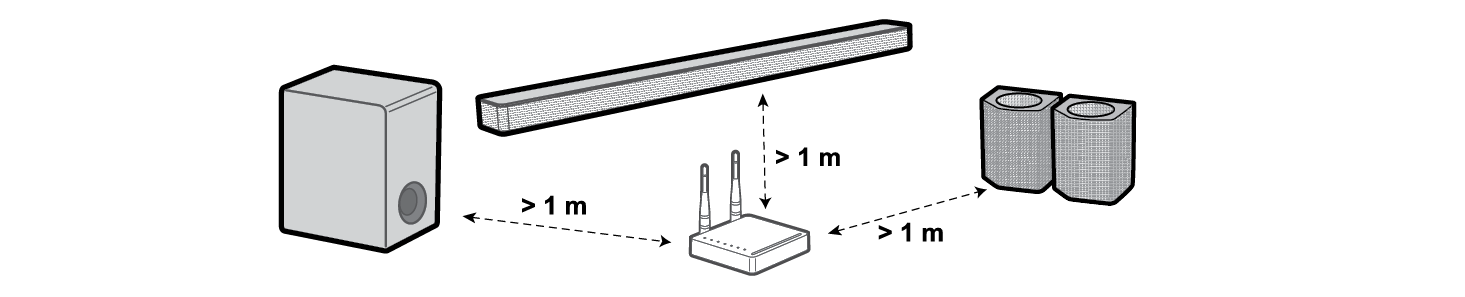

  • על מנת למנוע הפרעה אלחוטית שמרו על מרחק של לפחות מטר אחד בין הסאונד בר, הסאבוופר או הרמקולים האחוריים ובין מכשיר אחר שעלול לייצר גלים אלקטרומגנטיים (כגון מיקרוגל, ראוטר אלחוטי וכדומה)


הגדרת צליל סראונד

פונקציית צליל סראונד מאפשר לך להאזין לצליל 3D סוחף המופק על ידי ערוצי אודיו מרובים מהרמקולים, ללא תלות בערוצים של התוכן המקורי שהוקלט.

לדוגמא, אם תאזין למוסיקה שהוקלטה בערוצים 2.0 עם אפקטי קול סטנדרטים כאשר הרמקולים האלחוטיים האחוריים מחוברים, ניתן לשמוע את ההבדלים הבאים:


כאשר הסראונד כבוי


כאשר הסראונד מופעל



5683.png הערה

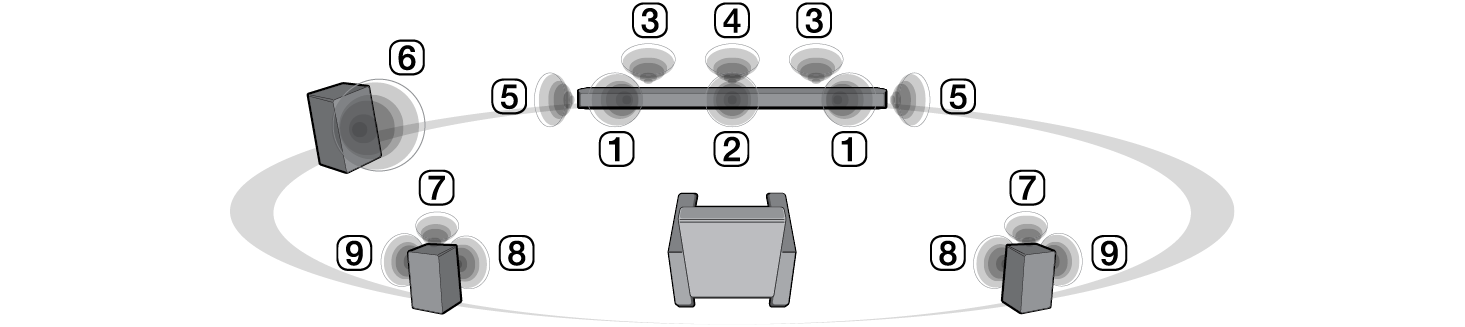

  • מיקומי הרמקולים:
  1. A רמקולים קדמיים
  2. B רמקול מרכזי
  3. C רמקולים עליונים
  4. D רמקול מרכזי עליון
  5. E רמקולי צליל היקפי (צד)
  6. F סאבוופר
  7. G רמקולים אחוריים עליונים
  8. H רמקולים אחוריים
  9. I רמקולי צליל היקפי אחורי (צד)

כיבוי/הפעלה של צליל סראונד

  1. a לחץ על לחצן הגדרות5698.png. המוצר עובר למצב הגדרה ויוצג “OFF-AUTO POWER” או “ON-AUTO POWER”.



  1. b כאשר “OFF-AUTO POWER” או “ON-AUTO POWER” נגללים בתצוגת הסטטוס, לחץ על לחצן שמאל/ימין לבחירת הגדרות סראונד. סטטוס צליל סראונד יוצג, “OFF-SURROUND” או “ON-SURROUND”.



  1. c כאשר “OFF-SURROUND” או “ON-SURROUND” נגללים בתצוגת הסטטוס, לחץ על לחצן למעלה/למטה להפעלה או לכיבוי של הסראונד.

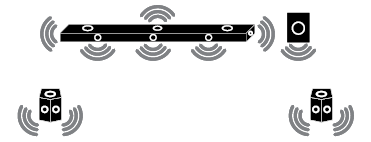

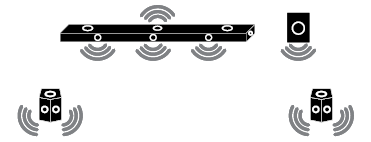

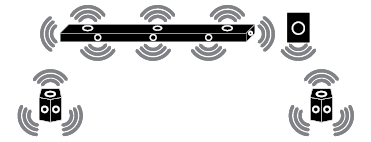

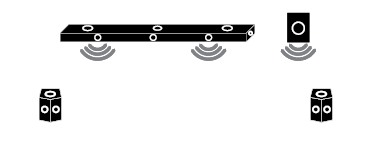

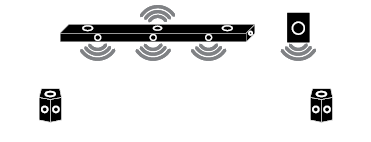

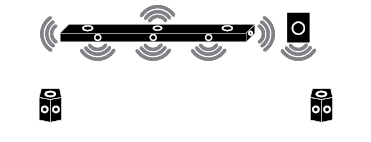

צליל הרמקול מבוסס על ערוצי הכניסה

אפקט קול

כניסה

יציאה

רמקולים אחוריים לא מחוברים

רמקולים אחוריים מחוברים

AI SOUND PRO

צליל מותאם אישית עם בינה מלאכותית

2.0 ערוצים



5.1 ערוצים

DTS



אחר


7.1 ערוצים או יותר



7.1.4 ערוצים



STANDARD

הנאה מצליל אופטימלי.

2.0 ערוצים



5.1 ערוצים

DTS



אחר


7.1 ערוצים או יותר



7.1.4 ערוצים



MUSIC

צליל מעושר עם טכנולוגיית MERIDIAN

2.0 ערוצים



5.1 ערוצים

DTS


אחר


7.1 ערוצים או יותר


7.1.4 ערוצים



CINEMA

צליל קולנוע 3D

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים

CLEAR VOICE

מצב זה מייצר קול צלול, תוך שיפור איכות צליל הקול.

2.0 ערוצים



5.1 ערוצים

DTS



אחר


7.1 ערוצים או יותר



7.1.4 ערוצים



SPORTS

קול ממשי כמו באצטדיון

2.0 ערוצים



5.1 ערוצים

DTS



אחר


7.1 ערוצים או יותר



7.1.4 ערוצים



GAME

מיטוב קול למשחקים.

2.0 ערוצים



5.1 ערוצים

DTS



אחר


7.1 ערוצים או יותר



7.1.4 ערוצים



‎(BASS BLAST+) BASS BLAST

צלילים עם באס מחוזק

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים
