連接外接裝置

Sound Bar Quick Guide

用 HDMI 線纜連接

使用 HDMI 纜線連接電視及外接裝置（遊戲機、DVD 播放器等），享受深沉豐富的音效。

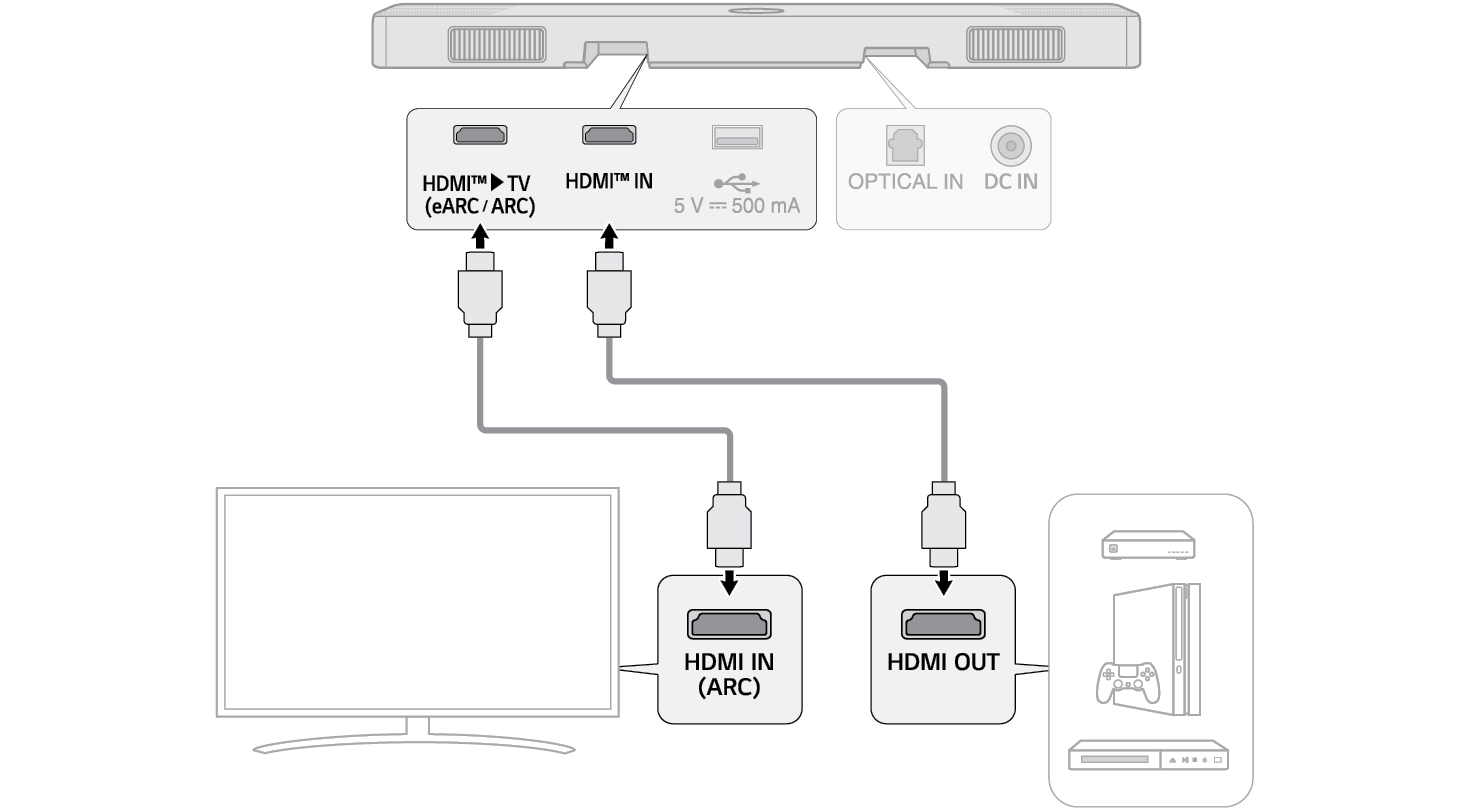

透過 HDMI 連接外接裝置 A

  1. a 連接外接裝置，例如機上盒、DVD 或藍光播放器。將裝置的 HDMI OUT 端子連接到產品背面的 HDMI™ IN 端子。
  2. b 使用 HDMI 線纜，將本產品背面的 HDMI™ d TV (eARC / ARC) 端子連接到電視上的 HDMI IN (ARC) 端子。

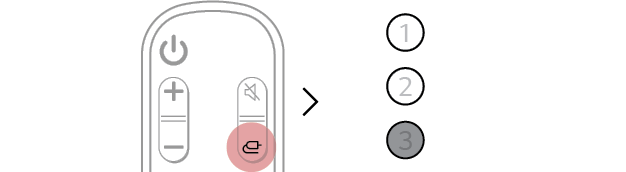

  1. c 反復按功能144588.png 按鈕，直到 LED1 及 LED3 亮白燈。



  1. d 當外接裝置正確連接到產品時，您可以聆聽裝置的聲音。


120321.png 注意
  • Dolby Atmos® 或 DTS:X® 音訊支援 3.1.3 聲道。連接無線後置揚聲器時，支援 5.1.3 聲道。
  • 請檢查外接裝置（例如，藍光播放器或電視）設定選單中的音訊輸出設定。音訊輸出應設定為 [無編碼]、[位元串流]、[自動] 或 [傳遞]。有關如何設定輸出的更多資訊，請參閱外接裝置的使用者手冊。
  • 使用帶有 HDMI 標誌的經認證線纜。

透過 HDMI 連接外接裝置 B

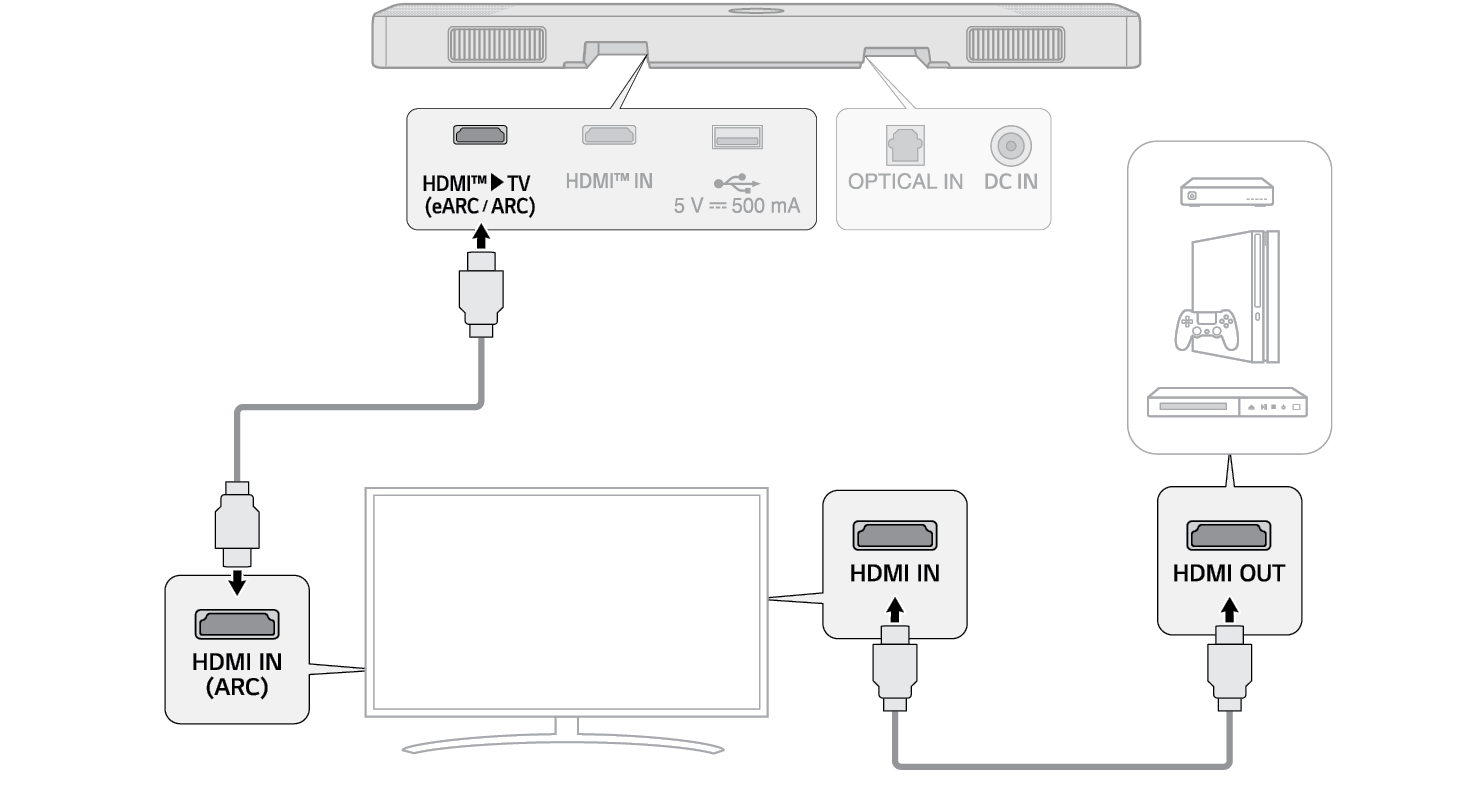

  1. a 連接外接裝置，例如機上盒、DVD 或藍光播放器。按照下圖，將裝置的 HDMI OUT 端子連接到電視的 HDMI IN 端子。
  2. b 使用 HDMI 線纜，將產品背面的 HDMI™ d TV (eARC / ARC) 端子連接到電視上的 HDMI IN (ARC) 端子。

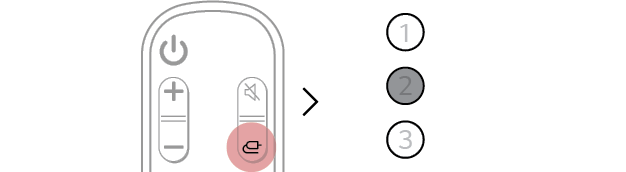

  1. c 反復按功能144600.png 按鈕，直到 LED1 及 LED2 亮白燈。



  1. d 當外接裝置正確連接到產品時，您可以聆聽裝置的聲音。


129586.png 注意
  • 可能會出現無聲音，取決於所連線電視的規格。建議將外接裝置直接連接到產品。([請參閱「透過 HDMI 連接外接裝置 A」，位於第41頁。)
