Sound Bar Quick Guide

取り付け準備作業

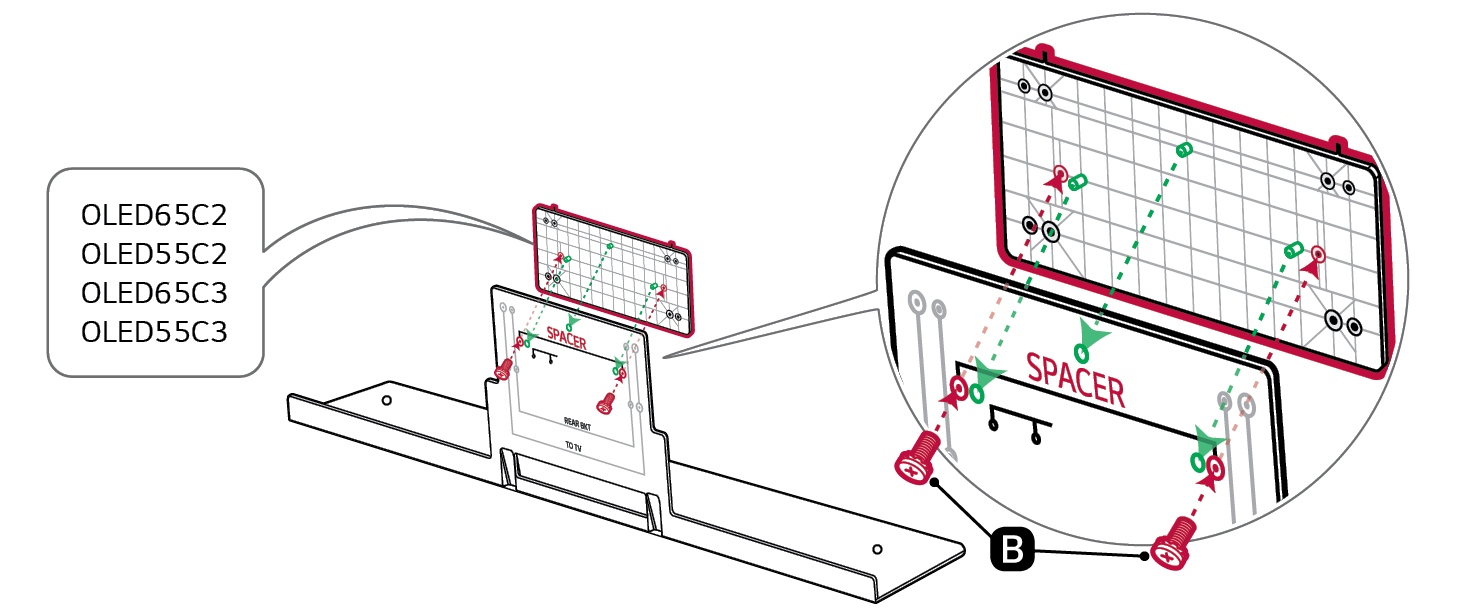

1. a お使いのテレビに適合するスペーサーを、ネジb2本で、フロント用のテレビ取付用ブラケットに固定します。固定する際は、スペーサーの突起とブラケットの穴を合わせます。

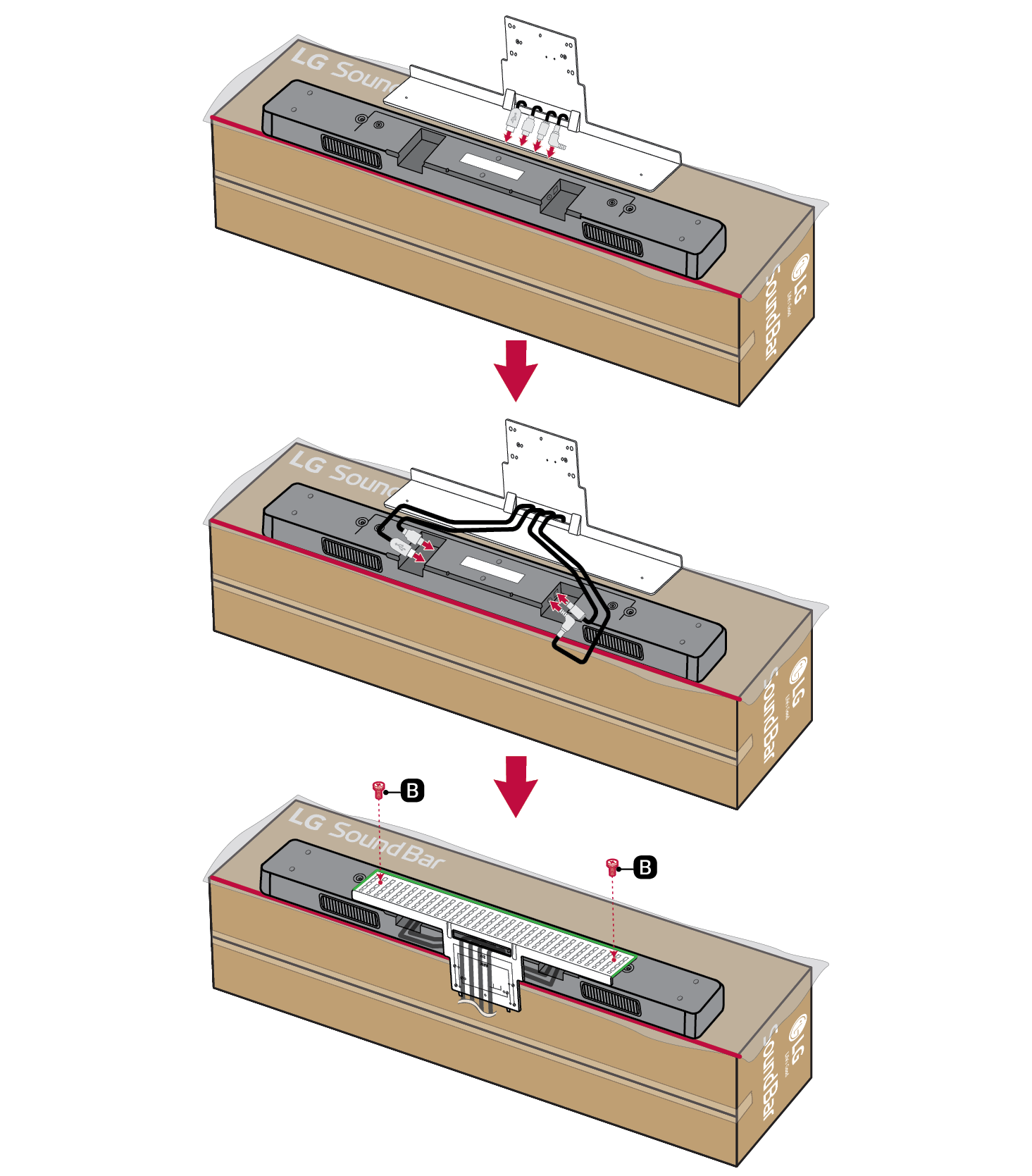

1. b 接続するケーブル類をフロント用のテレビ取付用ブラケットの穴から通して、サウンドバーに接続します。USB端子を使用する場合は、あらかじめUSB延長ケーブル(別売)を接続しておくことをお勧めします。次に、すでにスペーサーが取り付けられたテレビ取付用ブラケットを、サウンドバー底面部のネジ穴にネジbで固定します。

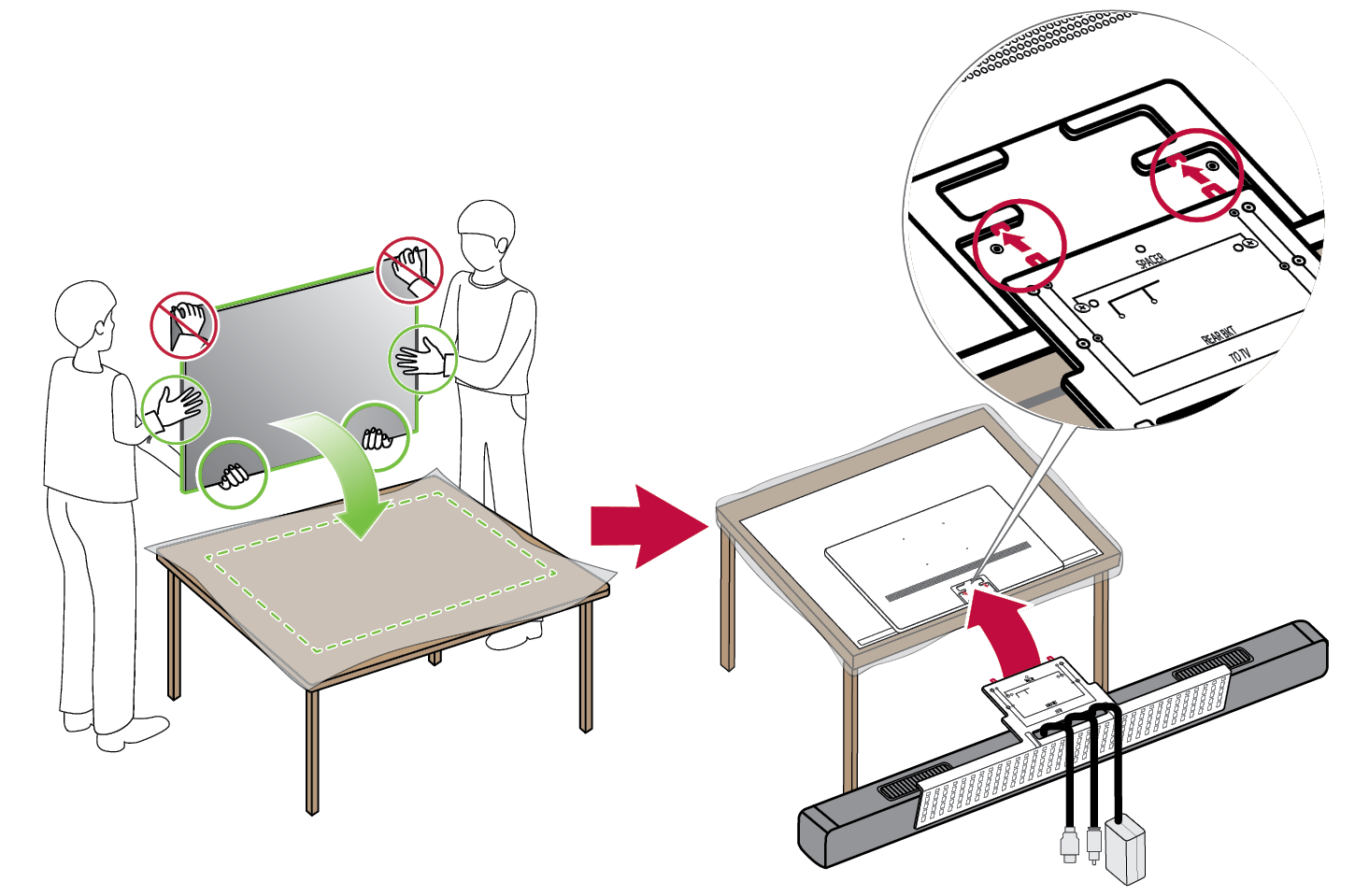

1. c テレビ取付用ブラケットを取り付けたサウンドバーをテレビに固定します。テレビ取付用ブラケットのフックを下図のテレビの穴の位置に差し込みます。

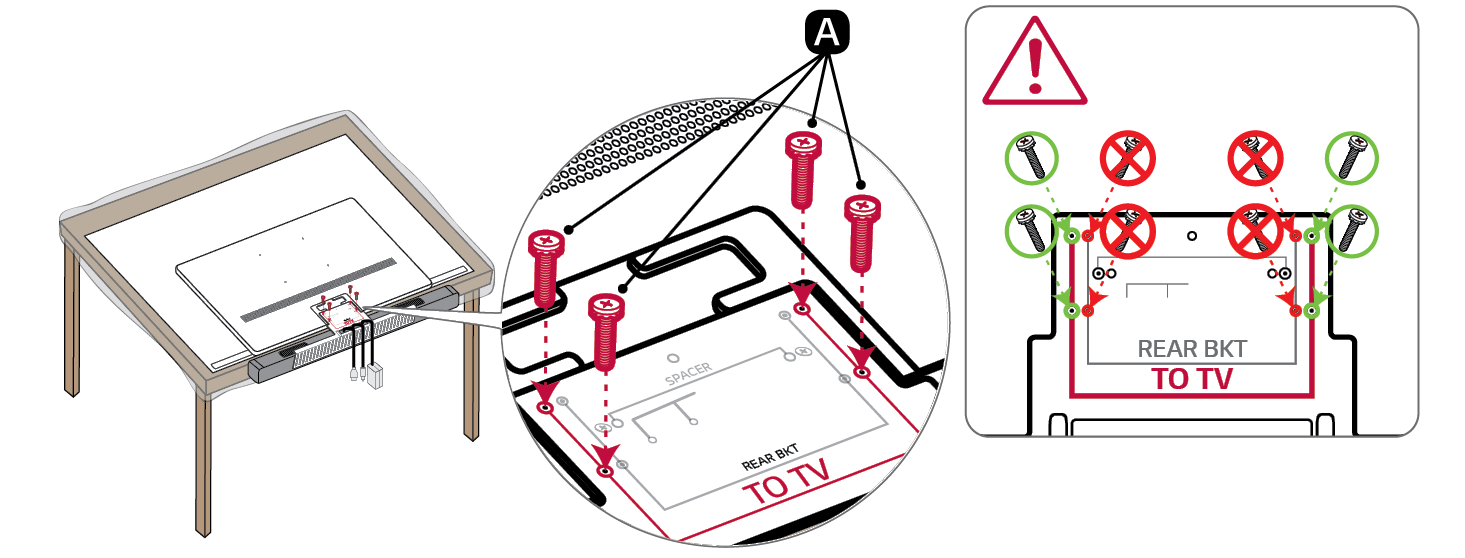

1. d ブラケットの外側のネジ穴にネジa4本でしっかりとテレビに固定します。 なお、内側のREAR BKTと記載されているネジ穴は背面ブラケット固定用です。この時点では内側のねじ止めはしないでください。
