Sound Bar Quick Guide

การเชื่อมต่อด้วยสาย HDMI

เชื่อมต่อกับ TV และอุปกรณ์ภายนอก (เกมคอนโซล เครื่องเล่น DVD ฯลฯ) ด้วยสาย HDMI แล้วเพลิดเพลินไปกับเสียงที่นุ่มและลึก

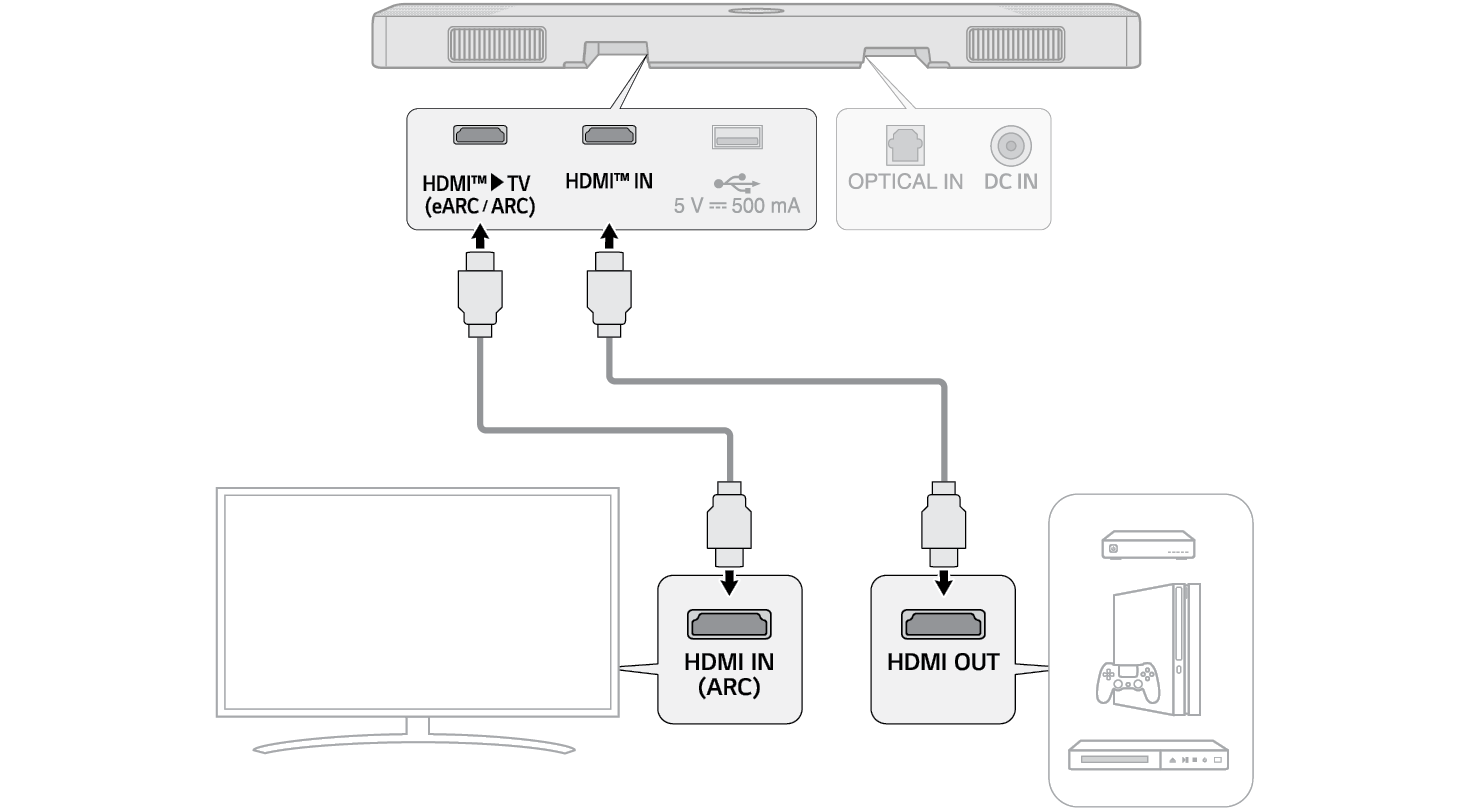

การเชื่อมต่อกับอุปกรณ์ภายนอกด้วยสาย HDMI A

1. a เชื่อมต่อกับอุปกรณ์ภายนอกเช่นกล่องทีวีดิจิตอลหรือเครื่องเล่น Blu-ray ต่อสายที่ช่อง HDMI OUT ของอุปกรณ์เข้ากับช่อง HDMI™ IN ที่ด้านหลังของผลิตภัณฑ์
2. b ใช้สาย HDMI ต่อที่ช่อง HDMI™d TV (eARC / ARC) ที่ด้านหลังเข้ากับช่อง HDMI IN (ARC) ของโทรทัศน์

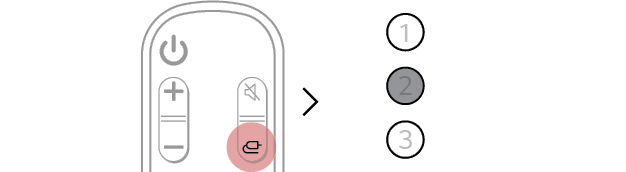

1. c กดปุ่ม ฟังก์ชัน ซ้ำๆ จนกว่าไฟ LED1 และ LED3 จะสว่างขึ้นเป็นสีขาว

1. d เมื่ออุปกรณ์ภายนอกเชื่อมต่อกับผลิตภัณฑ์เรียบร้อยแล้ว ท่านจะสามารถฟังเสียงของอุปกรณ์นั้น

หมายเหตุ

ระบบเสียง Dolby Atmos® หรือ DTS:X® รองรับ 3.1.3 แชนแนล เมื่อเชื่อมต่อลำโพงหลังไร้สาย จะรองรับ 5.1.3 แชนแนล โปรดตรวจดูการตั้งค่าเอาท์พุตในเมนูการตั้งค่าของอุปกรณ์ภายนอกของท่าน (เช่น เครื่องเล่น Blu-ray หรือโทรทัศน์) ค่าเอาท์พุตควรตั้งเป็น [ไม่เข้ารหัส], [บิทสตรีม], [อัตโนมัติ] หรือ [ส่งต่อ] สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีการตั้งค่าเอาท์พุต โปรดอ้างอิงคู่มือผู้ใช้ของอุปกรณ์ภายนอกของท่าน ใช้สายที่ผ่านการรับรองด้วยโลโก้ HDMI

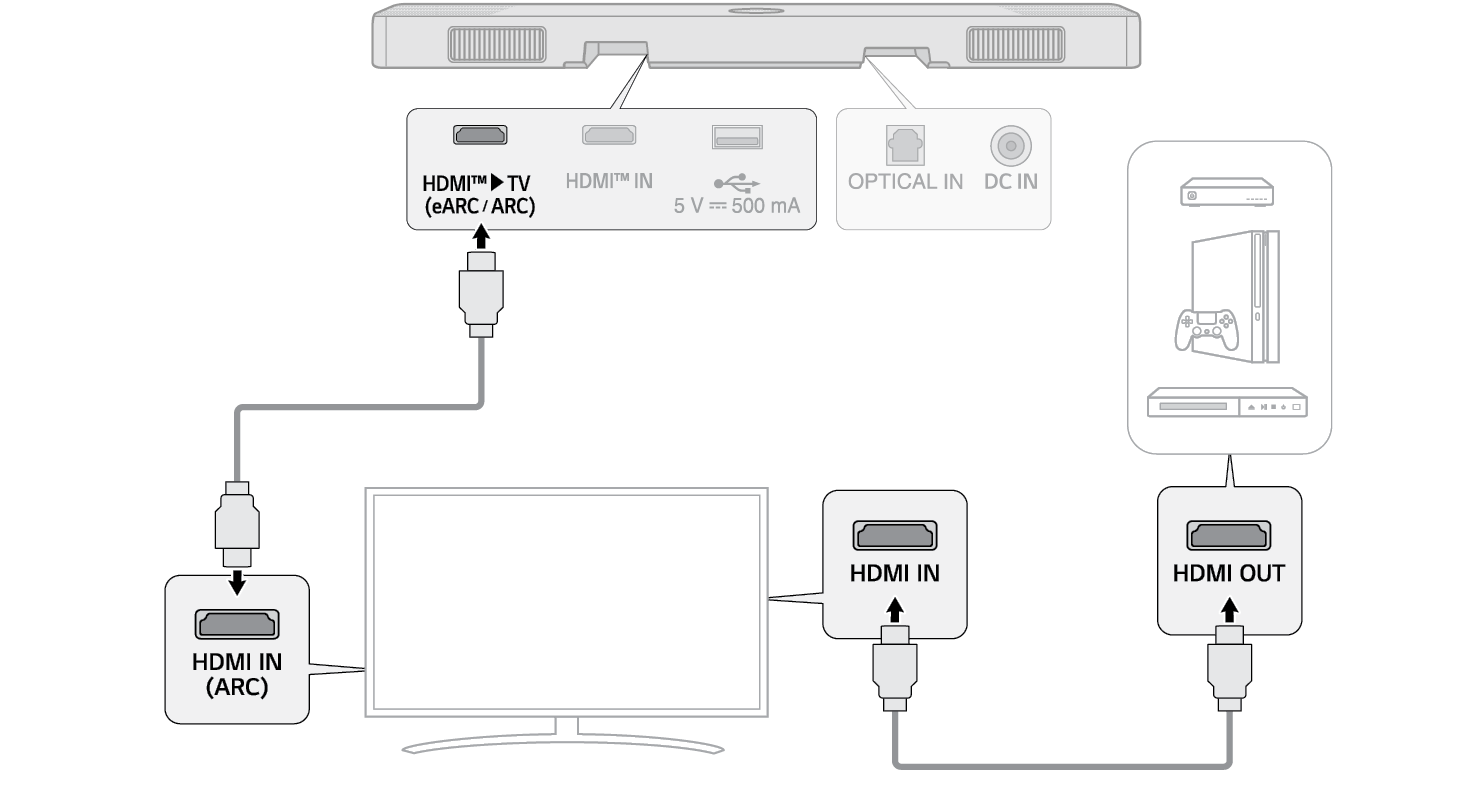

การเชื่อมต่อกับอุปกรณ์ภายนอกด้วยสาย HDMI B

1. a เชื่อมต่อกับอุปกรณ์ภายนอกเช่นกล่องทีวีดิจิตอลหรือเครื่องเล่น Blu-ray ตามที่แสดงในภาพด้านล่าง ต่อสายที่ช่อง HDMI OUT ของอุปกรณ์เข้ากับช่อง HDMI IN ของโทรทัศน์
2. b ใช้สาย HDMI ต่อที่ช่อง HDMI™d TV (eARC / ARC) ที่ด้านหลังของผลิตภัณฑ์เข้ากับช่อง HDMI IN (ARC) ของโทรทัศน์

1. c กดปุ่ม ฟังก์ชัน ซ้ำๆ จนกว่าไฟ LED1 และ LED2 จะสว่างขึ้นเป็นสีขาว

1. d เมื่ออุปกรณ์ภายนอกเชื่อมต่อกับผลิตภัณฑ์เรียบร้อยแล้ว ท่านจะสามารถฟังเสียงของอุปกรณ์นั้น

หมายเหตุ

อาจจะไม่มีเสียงออกมา ทั้งนี้ขึ้นอยู่กับข้อมูลจำเพาะของโทรทัศน์ที่เชื่อมต่อ แนะนำให้เชื่อมต่ออุปกรณ์ภายนอกเข้ากับผลิตภัณฑ์โดยตรง ([ ดู "การเชื่อมต่อกับอุปกรณ์ภายนอกด้วยสาย HDMI A" ในหน้า 41.)
