Wi-Fi ซาวด์บาร์
การติดตั้ง

Sound Bar Quick Guide

การเชื่อมต่อผลิตภัณฑ์

ท่านสามารถเพลิดเพลินไปกับคุณภาพเสียงที่สูงขึ้นเมื่อเชื่อมต่อซาวน์บาร์กับซับวูฟเฟอร์แบบไร้สาย

การเชื่อมต่อกับซับวูฟเฟอร์แบบไร้สายโดยอัตโนมัติ

หลังจากติดตั้งเสร็จแล้ว ซับวูฟเฟอร์แบบไร้สายจะเชื่อมต่อกับซาวน์บาร์โดยอัตโนมัติ เชื่อมต่อซาวน์บาร์กับซับวูฟเฟอร์ตามลำดับต่อไปนี้

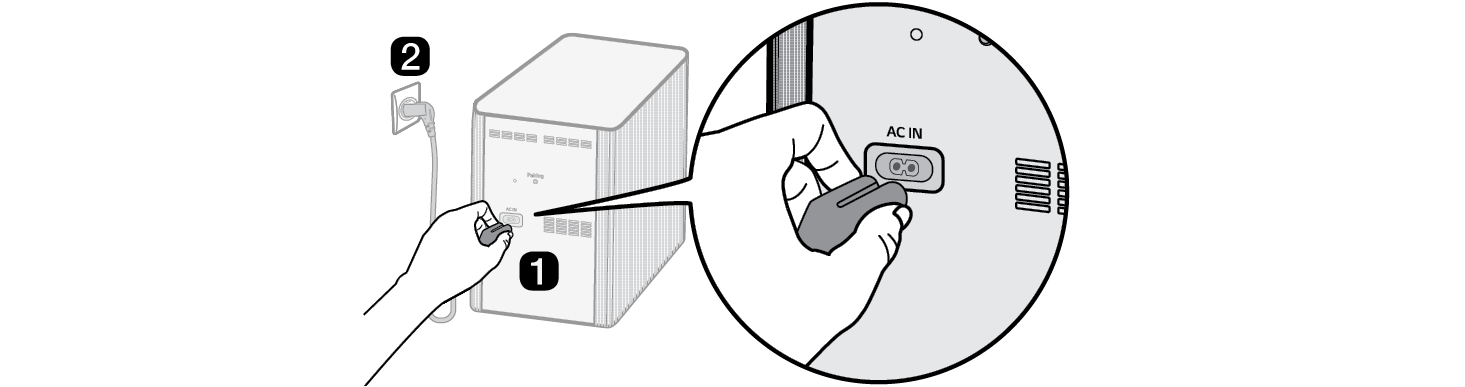

  1. a เสียบสายพลังงานกับซับวูฟเฟอร์แบบไร้สาย
  2. b เสียบปลั๊กของซับวูฟเฟอร์แบบไร้สายเข้ากับเต้ารับ

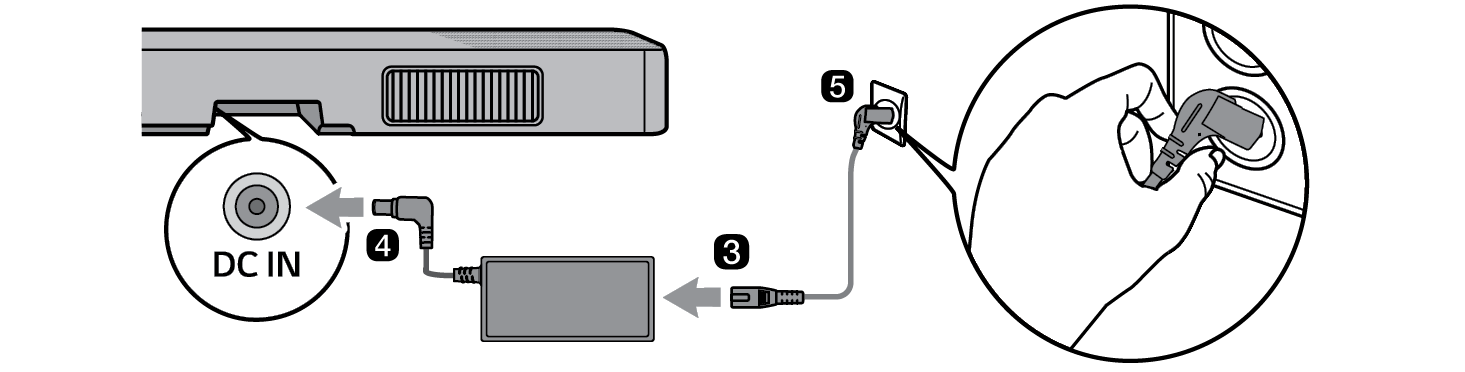

  3. c เสียบสายไฟเข้ากับอะแดปเตอร์ AC
  4. d ต่อสาย อะแดปเตอร์ AC เข้ากับช่อง DC IN (อินพุตอะแดปเตอร์ AC ) ที่ด้านหลังของผลิตภัณฑ์
  5. e เสียบสายไฟที่เชื่อมต่อกับอะแดปเตอร์ AC เข้ากับเต้ารับ




  1. f มื่อเชื่อมต่อกับซาวน์บาร์โดยอัตโนมัติแล้ว ท่านจะเห็นไฟ LED ที่ซับวูฟเฟอร์ไร้สายสว่างขึ้นเป็นสีเขียว


14223.png หมายเหตุ
  • ทำให้แน่ใจว่าใช้อะแดปเตอร์ AC ที่ให้มา การใช้อะแดปเตอร์ AC อื่น อาจทำให้เกิดการทำงานผิดพลาดและทำให้การรับประกันผลิตภัณฑ์เป็นโมฆะ

การตรวจสอบการเชื่อมต่อด้วยไฟ LED ที่ซับวูฟเฟอร์ไร้สาย

ท่านสามารถตรวจสอบสถานะการเชื่อมต่อได้โดยการดูที่ไฟ LED บนซับวูฟเฟอร์ไร้สาย

สีไฟ LED

สถานะ

กะพริบเป็นสีเขียว

อยู่ระหว่างทำการเชื่อมต่อ

เขียว

เชื่อมต่อสำเร็จแล้ว

สีแดง

การเชื่อมต่อไม่สมบูรณ์ ซับวูฟเฟอร์กำลังสแตนด์บาย

ปิด

ไม่ได้เสียบปลั๊ก

การเชื่อมต่อซับวูฟเฟอร์แบบไร้สายด้วยตนเอง

หากท่านเห็นไฟ LED สีแดงบนซับวูฟเฟอร์ไร้สาย หมายความว่าซาวน์บาร์ไม่ได้เชื่อมต่อกับซับวูฟเฟอร์ หากเป็นกรณีนี้ ให้เชื่อมต่อตามลำดับต่อไปนี้

  1. a กดปุ่ม พลังงาน5832.png บนซาวน์บาร์เพื่อปิดเครื่อง

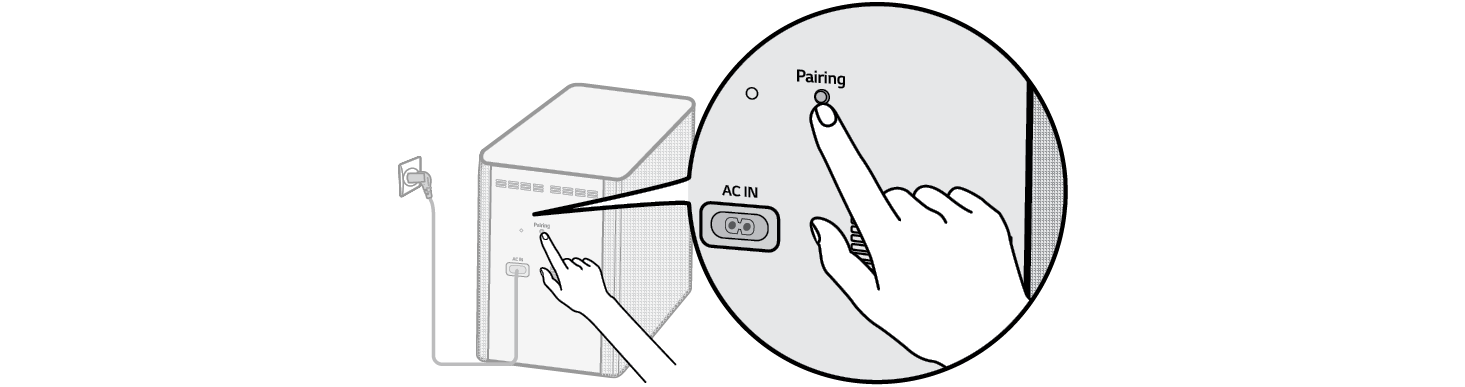

  2. b กดปุ่ม Pairing บนซับวูฟเฟอร์ไร้สาย ตรวจดูว่าไฟ LED บนซับวูฟเฟอร์กะพริบเป็นสีเขียวหรือไม่ หากท่านเห็นไฟ LED สีแดงบนซับวูฟเฟอร์แบบไร้สาย ให้กดปุ่มที่ด้านหลังของซับวูฟเฟอร์ค้างไว้อีกครั้ง



  1. c กดปุ่ม พลังงาน5862.png บนซาวน์บาร์เพื่อเปิดเครื่อง
  2. d เมื่อการเชื่อมต่อสำเร็จแล้ว ท่านจะเห็นไฟ LED สีเขียวบนซับวูฟเฟอร์ไร้สาย


7475.png หมายเหตุ
  • ติดตั้งซาวน์บาร์ไว้ใกล้ๆ กับซับวูฟเฟอร์แบบไร้สายที่สุดเท่าที่จะทำได้ ยิ่งซาวน์บาร์อยู่ใกล้กับซับวูฟเฟอร์แบบไร้สาย คุณภาพเสียงจะยิ่งดีขึ้น
  • โปรดทำให้แน่ใจว่าไม่มีสิ่งกีดขวางระหว่างซาวน์บาร์และซับวูฟเฟอร์แบบไร้สาย

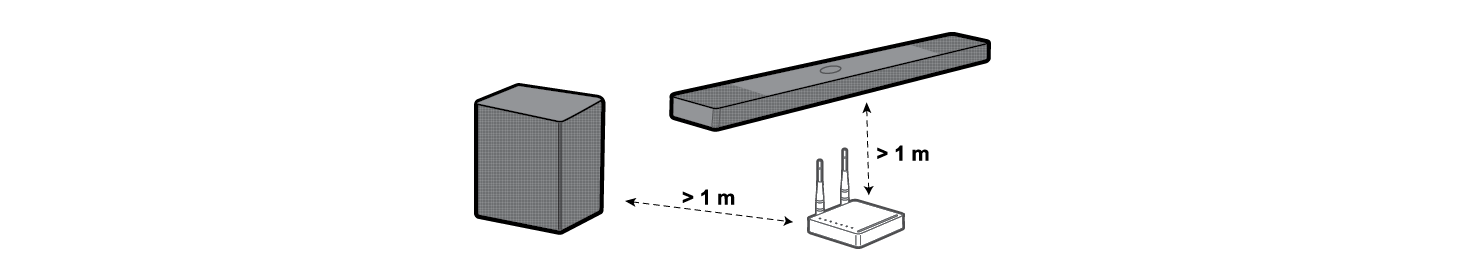

  • เพื่อป้องกันการรบกวนจากสัญญาณไร้สาย ให้รักษาระยะห่างระหว่างซาวน์บาร์หรือซับวูฟเฟอร์แบบไร้สายกับอุปกรณ์ต่อพ่วงที่กำเนิดคลื่นแม่เหล็กไฟฟ้าเข้มข้น (เช่น เราเตอร์ไร้สาย เตา ไมโครเวฟ ฯลฯ) อย่างน้อย 1 ม.


การเชื่อมต่อ ลำโพงหลังเข้ากับ ตัวรับสัญญาณไร้สาย (SPQ8-S ขายแยกต่างหาก)

การเชื่อมต่อโดยอัตโนมัติ

หลังจากติดตั้งเสร็จแล้ว ตัวรับสัญญาณไร้สายจะเชื่อมต่อกับซาวน์บาร์โดยอัตโนมัติ เชื่อมต่อซาวน์บาร์กับตัวรับสัญญาณไร้สายตามลำดับต่อไปนี้

  1. a ต่อสายลำโพงเข้ากับช่องที่ถูกต้องบนลำโพงหลัง (ซ้ายและขวา) ต่อสายลายสีดำเข้ากับขั้วลบ และต่ออีกสายเข้ากับขั้วบวก
  2. b ต่อสายลำโพงที่ด้านหลังของลำโพงหลัง (ซ้ายและขวา) เข้ากับตัวรับสัญญาณไร้สาย

สีขั้วสายไฟของตัวรับสัญญาณ

ตำแหน่งของลำโพง

สีน้ำเงิน

L ซ้ายหลัง

สีเทา

R ขวาหลัง



  1. c เสียบสายพลังงานกับตัวรับสัญญาณไร้สาย
  2. d เสียบสายพลังงานที่เชื่อมต่อกับตัวรับสัญญาณไร้สายเข้ากับเต้ารับ
  3. e กดปุ่ม พลังงาน10886.png บนซาวน์บาร์เพื่อเปิดเครื่อง
  4. f มื่อการเชื่อมต่อกับโดยอัตโนมัติแล้ว ท่านจะเห็นไฟ LED ที่ด้านหน้าของตัวรับสัญญาณไร้สายสว่างขึ้นเป็นสีเขียว


8468.png หมายเหตุ
  • โปรดใช้ลำโพงที่ให้มาพร้อมกับผลิตภัณฑ์เท่านั้น การใช้ลำโพงอื่นอาจทำให้เกิดการทำงานผิดพลาดได้
  • ต่อสายลำโพงเข้ากับขั้วที่ถูกต้อง ต่อสายบวกเข้าขั้วบวก และต่อสายลบเข้ากับขั้วลบ การต่อสายไม่ถูกต้องจะทำให้เสียงเพี้ยนหรือไม่มีเสียงเบส
  • เชื่อมต่อผลิตภัณฑ์เช้ากับลำโพงด้วยสายไฟที่ให้มาพร้อมกับตอนที่ซื้อผลิตภัณฑ์
  • หากท่านเชื่อมต่อผลิตภัณฑ์เข้ากับลำโพงด้วยสายไฟที่ไม่ได้ให้มาเมื่อตอนซื้อผลิตภัณฑ์ คุณภาพเสียงอาจลดลงหรือลำโพงอาจทำงานผิดพลาด
  • เมื่อท่านเชื่อมต่อลำโพงเข้ากับผลิตภัณฑ์ ให้เชื่อมต่อลำโพงเพียงตัวเดียวเข้ากับพอร์ทเอาท์พุตที่เข้ากันกับลำโพงนั้น
  • หากท่านเชื่อมต่อลำโพงหลายตัวเข้ากับพอร์ทเอาท์พุตช่องเดียว อาจทำให้ผลิตภัณฑ์หรือลำโพงทำงานผิดพลาด

การตรวจสอบสถานะการเชื่อมต่อด้วยสีของไฟ LED

ท่านสามารถตรวจดูสถานะการเชื่อมต่อได้โดยการดูไฟ LED ที่ด้านหน้าของตัวรับสัญญาณไร้สาย

สีไฟ LED

สถานะ

กะพริบเป็นสีเขียว

อยู่ระหว่างทำการเชื่อมต่อ

เขียว

เชื่อมต่อสำเร็จแล้ว

สีแดง

การเชื่อมต่อไม่สมบูรณ์ ตัวรับสัญญาณกำลังสแตนด์บาย

ปิด

ไม่ได้เสียบปลั๊ก

การเชื่อมต่อด้วยตนเอง

หากท่านเห็นไฟ LED สีแดงที่ด้านหลังของตัวรับสัญญาณไร้สาย หมายความว่าซาวน์บาร์ไม่ได้เชื่อมต่อกับตัวรับสัญญาณ หากเป็นกรณีนี้ ให้เชื่อมต่อตามลำดับต่อไปนี้

  1. a กดปุ่ม พลังงาน10907.png บนซาวน์บาร์เพื่อปิดเครื่อง

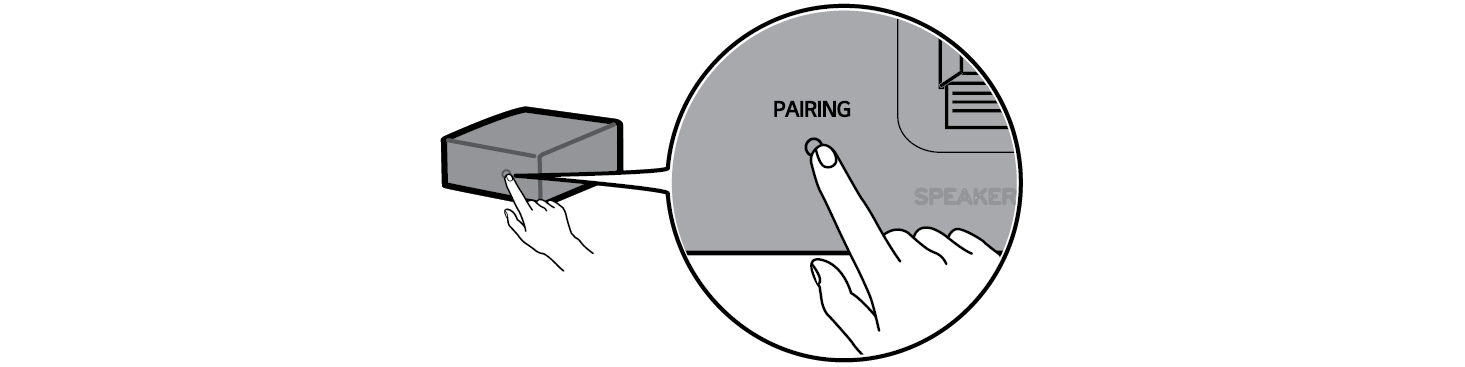

  2. b กดปุ่ม PAIRING ที่ด้านหลังของตัวรับสัญญาณไร้สาย ตรวจดูว่าไฟ LED ที่ด้านหลังของตัวรับสัญญาณไร้สายกะพริบเป็นสีเขียวหรือไม่



  1. c กดปุ่ม พลังงาน10921.png บนซาวน์บาร์เพื่อเปิดเครื่อง
  2. d เมื่อการเชื่อมต่อสำเร็จแล้ว ท่านจะเห็นไฟ LED สีเขียวที่ด้านหน้าของตัวรับสัญญาณไร้สาย


8476.png หมายเหตุ
  • วางลำโพงหลังให้ห่างจากโทรทัศน์หรือจอมอนิเตอร์อย่างน้อย 30 ซม.

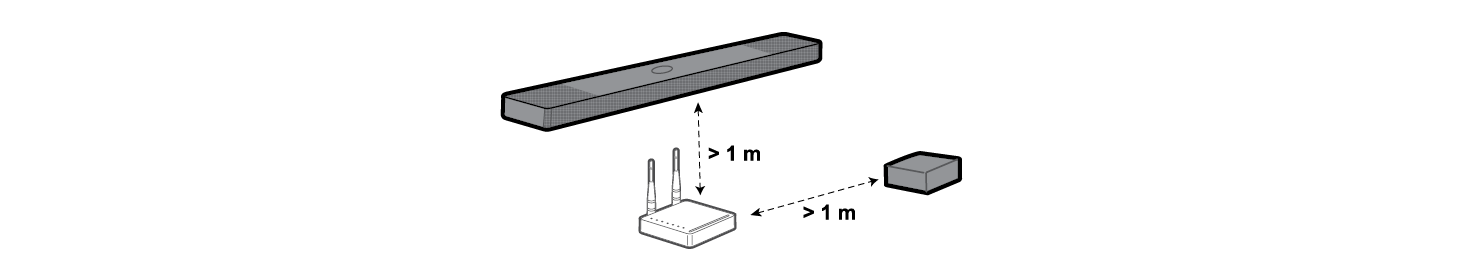

  • เพื่อป้องกันการรบกวนจากสัญญาณไร้สาย ให้รักษาระยะห่างระหว่างซาวน์บาร์หรือตัวรับสัญญาณไร้สายกับอุปกรณ์ต่อพ่วงที่กำเนิดคลื่นแม่เหล็กไฟฟ้าเข้มข้น (เช่น เราเตอร์ไร้สาย เตา ไมโครเวฟ ฯลฯ) อย่างน้อย 1 ม.


การติดแกนเฟอร์ไรท์ (ตัวเลือก)

อาจไม่มีแกนเฟอร์ไรท์มาด้วย ทั้งนี้ขึ้นอยู่กับมาตรฐานของแต่ละประเทศ

การติดตั้งแกนเฟอร์ไรท์เข้ากับสายลำโพง

ติดแกนเฟอร์ไรท์กับสายเคเบิ้ลเพื่อลดเสียงรบกวนของวิทยุ

  1. a ดึงส่วน [a] เพื่อเปิดแกนเฟอร์ไรท์
  2. b พันสายลำโพงของตัวรับสัญญาณไร้สายรอบๆ แกนเฟอร์ไรท์สองรอบ จำเป็นต้องมีระยะห่างประมาณ 18 ซม. ระหว่าง ตัวรับสัญญาณไร้สายและแกนเฟอร์ไรต์
  3. c ปิดแกนเฟอร์ไรท์จนท่านได้ยินเสียงคลิก



การจัดเตรียมเสียงรอบทิศทาง

ฟังก์ชันเสียงรอบทิศทางทำให้ท่านสามารถรับฟังเสียงในรูปแบบ 3 มิติจากแชนแนลเสียงต่างๆ ของลำโพง ไม่ว่าเนื้อหาที่บันทึกดั้งเดิมจะมีกี่แชนแนลก็ตาม

ยกตัวอย่างเช่น หากท่านฟังเพลงที่บันทึกแบบ 2.0 แชนแนลและมีซาวน์เอฟเฟกต์แบบมาตรฐานในขณะที่เชื่อมต่อกับลำโพงหลังไร้สายอยู่ ท่านจะสามารถได้ยินความแตกต่างต่อไปนี้


เมื่อปิดเสียงรอบทิศทาง


เมื่อเปิดเสียงรอบทิศทาง



8260.png หมายเหตุ

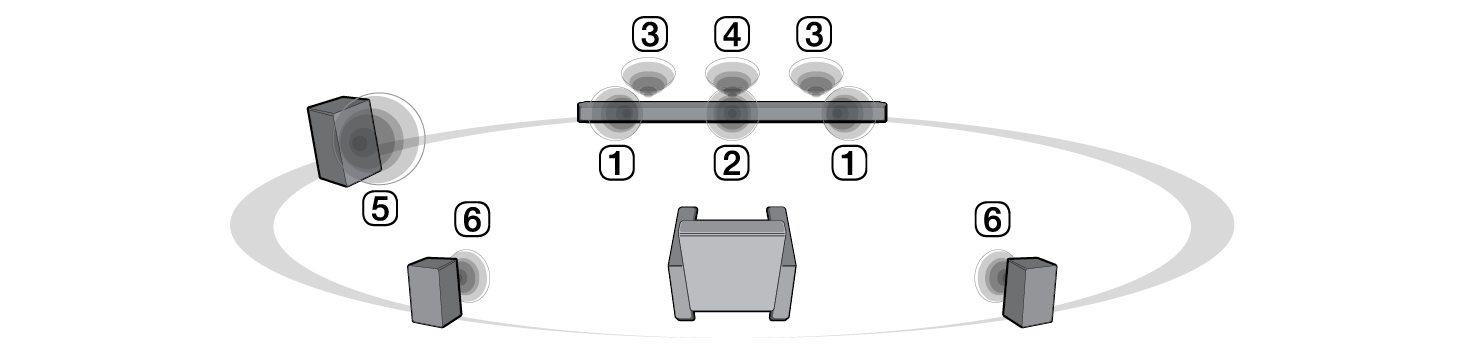

  • ตำแหน่งของลำโพงดังต่อไปนี้
  1. A ลำโพงหน้า
  2. B ลำโพงกลาง
  3. C ลำโพงด้านบนสำหรับเสียงเหนือหัว
  4. D ลำโพงกลางด้านบนสำหรับเสียงเหนือหัว
  5. E ซัปวูฟเฟอร์
  6. F ลำโพงหลัง

การเปิด/ปิดเสียงรอบทิศทาง

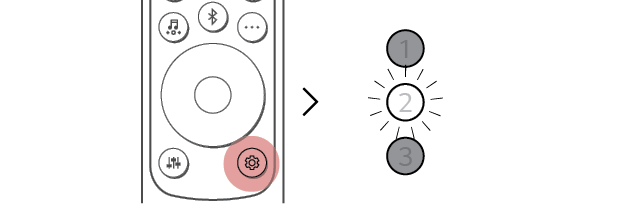

  1. a กดปุ่ม ตั้งค่า19576.png ไฟ LED2 กะพริบเป็นสีขาว

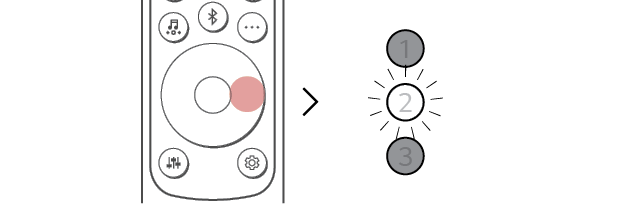

  1. b ในขณะที่ไฟ LED2 กะพริบ ให้กดปุ่ม ขวา หนึ่งครั้งเพื่อเลือกการตั้งค่าเสียงรอบทิศทาง

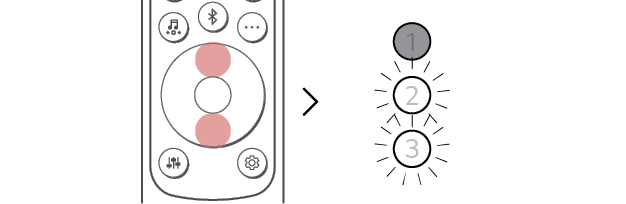

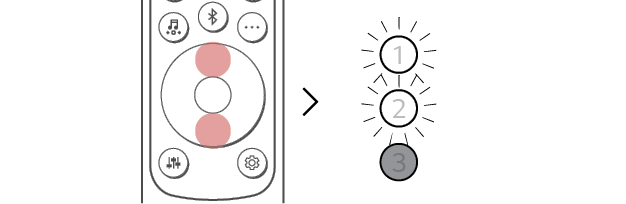

  1. c ใขณะที่ไฟ LED2 กะพริบ ให้กดปุ่ม ขึ้น/ลง หากการตั้งค่าเสียงรอบทิศทางเปิดอยู่ ไฟ LED1 จะกะพริบเป็นสีขาว หากการตั้งค่าเสียงรอบทิศทางปิดอยู่ ไฟ LED3 จะกะพริบเป็นสีขาว


(เปิด)


(ปิด)


เสียงลำโพงตามช่องอินพุต

ซาวน์เอฟเฟกต์

อินพุต

เอ้าท์พุต

ไม่ได้เชื่อมต่อลำโพงหลัง

เชื่อมต่อลำโพงหลังแล้ว

AI SOUND PRO

เสียงที่ปรับแต่งโดยปัญญาประดิษฐ์

2.0 แชนแนล



5.1 แชนแนล

7.1 แชนแนลหรือมากกว่า

7.1.4 แชนแนล

STANDARD

ท่านสามารถเพลิดเพลินไปกับเสียงที่เหมาะที่สุดได้

2.0 แชนแนล



5.1 แชนแนล



7.1 แชนแนลหรือมากกว่า



7.1.4 แชนแนล



MUSIC

ท่านสามารถเพลินไปกับระบบเสียงที่ออกแบบมาสำหรับดนตรี

2.0 แชนแนล



5.1 แชนแนล



7.1 แชนแนลหรือมากกว่า



7.1.4 แชนแนล



CINEMA

เสียงภาพยนตร์ 3D

2.0 แชนแนล



5.1 แชนแนล

7.1 แชนแนลหรือมากกว่า

7.1.4 แชนแนล

CLEAR VOICE PRO

เสียงร้องมีความชัดเจน ปรับปรุงคุณภาพของเสียงร้อง

2.0 แชนแนล



5.1 แชนแนล

7.1 แชนแนลหรือมากกว่า

7.1.4 แชนแนล

SPORTS

เสียงคล้ายสนามกีฬาจริง

2.0 แชนแนล



5.1 แชนแนล

7.1 แชนแนลหรือมากกว่า

7.1.4 แชนแนล

GAME

เพิ่มคุณภาพเสียงสำหรับเกม

2.0 แชนแนล



5.1 แชนแนล

7.1 แชนแนลหรือมากกว่า

7.1.4 แชนแนล

BASS BLAST (หรือ BASS BLAST+)

เสียงแบบเพิ่มเสียงเบส

2.0 แชนแนล



5.1 แชนแนล

7.1 แชนแนลหรือมากกว่า

7.1.4 แชนแนล
