SMART HI-FI AUDIO саундбар т.м. LG
Установка

Sound Bar Quick Guide

Подключение устройства

Для получения более насыщенного звучания саундбар можно подключить к беспроводному сабвуферу.

Автоматическое подключение беспроводного сабвуфера

После завершения установки беспроводной сабвуфер автоматически подключится к саундбару. Подключите саундбар к сабвуферу в следующей последовательности.

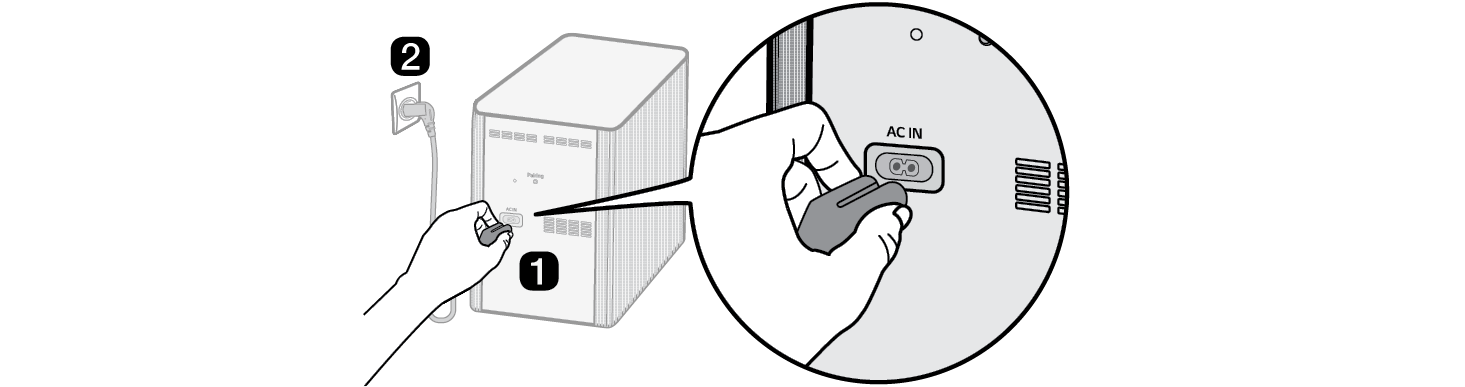

  1. a Подключите кабель питания к беспроводному сабвуферу.
  2. b Подключите кабель питания, подключенный к беспроводному сабвуферу, к розетке.

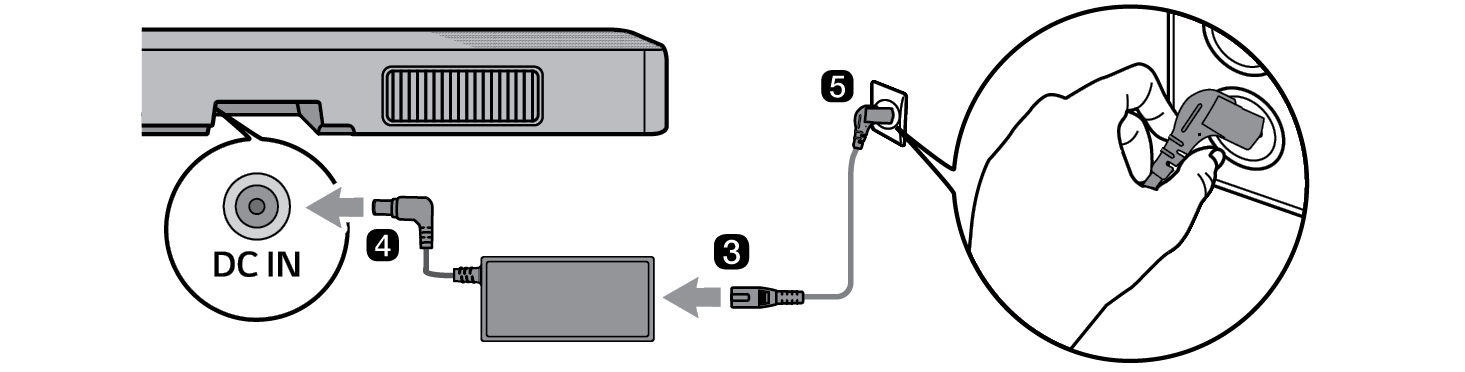

  3. c Подключите кабель питания к адаптеру питания.
  4. d Подключите кабель адаптера питания к разъему DC IN (вход адаптера питания) сзади устройства.
  5. e Подключите кабель питания, подключенный к адаптеру питания переменного тока, к розетке.




  1. f После автоматической установки соединения светодиод на беспроводном сабвуфере загорится зеленым цветом.


17734.png Примечание
  • Используйте только прилагаемый адаптер питания. Использование других адаптеров питания может вызвать неполадки и привести к аннулированию гарантии на устройство.

Проверка подключения с помощью светодиода на беспроводном сабвуфере

Для проверки состояния подключения можно посмотреть на светодиод на беспроводном сабвуфере.

Цвет светодиода

Состояние

Мигает зеленым

Выполняется подключение

Зеленый

Подключение успешно установлено

Красный

Плохое качество соединения или сабвуфер находится в режиме ожидания

Выключен

Кабель питания не подключен

Подключение беспроводного сабвуфера вручную

Если на беспроводном сабвуфере горит красный светодиод, значит саундбар не подключен к сабвуферу. В таком случае подключите следующим образом.

  1. a Нажмите кнопку Питание6115.png на саундбаре для его отключения.

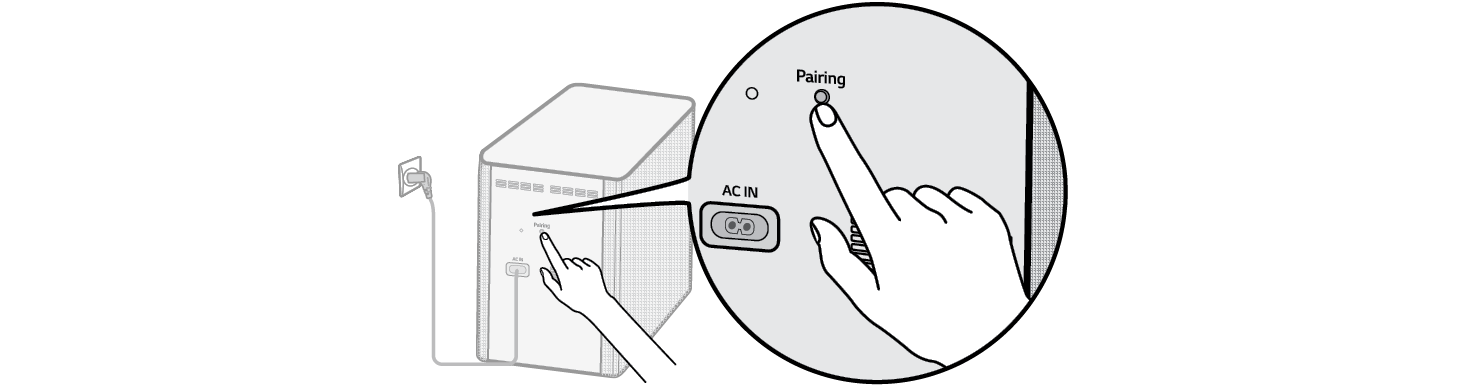

  2. b Нажмите кнопку Pairing на беспроводном сабвуфере. Убедитесь, что светодиод на сабвуфере мигает зеленым цветом. Если сзади беспроводного сабвуфера продолжает гореть красный светодиод, нажмите и удерживайте кнопку сзади сабвуфера еще раз.



  1. c Нажмите кнопку Питание6147.png на саундбаре для его включения.
  2. d После установки соединения светодиод на беспроводном сабвуфере загорится зеленым цветом.


11887.png Примечание
  • Устанавливайте саундбар как можно ближе к беспроводному сабвуферу. Чем меньше расстояние между саундбаром и беспроводным сабвуфером, тем лучше будет качество звука.
  • Убедитесь в отсутствии препятствий между саундбаром и беспроводным сабвуфером.

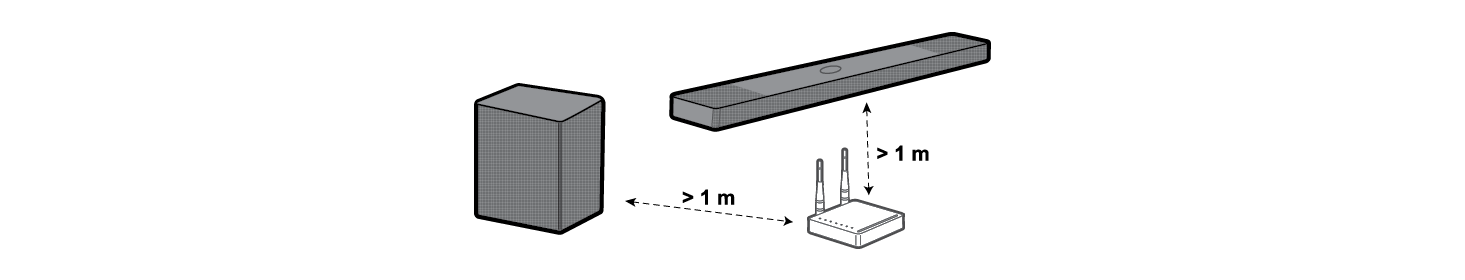

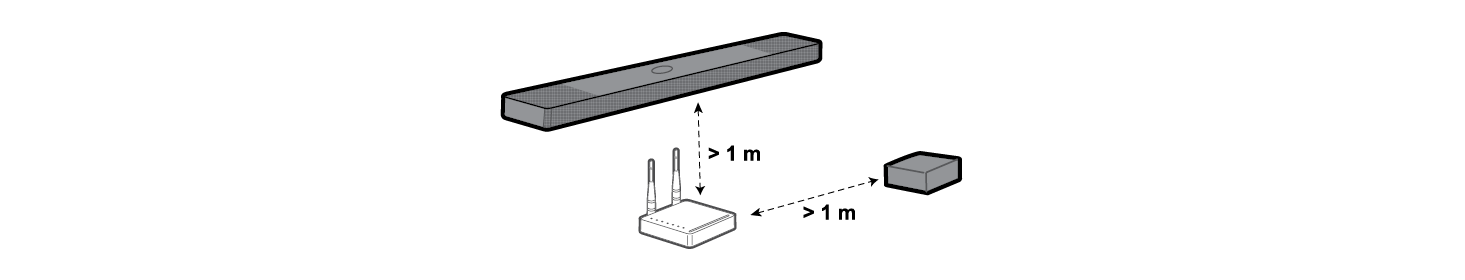

  • Для исключения помех беспроводной связи располагайте саундбар или беспроводной сабвуфер на расстоянии не менее 1 м от любых устройств, генерирующих сильное электромагнитное излучение (таких как беспроводные маршрутизаторы, печи СВЧ и проч.).


Подключение задних динамиков к беспроводному приемнику (SPQ8-S, продаются отдельно)

Автоматическое подключение

После завершения установки беспроводной приемник автоматически подключится к саундбару. Подключите саундбар к беспроводному приемнику в следующей последовательности.

  1. a Подключите кабели динамика к соответствующим контактам сзади динамиков (левого, правого). Подключайте кабель с черными полосками к отрицательному контакту, а второй кабель - к положительному контакту.
  2. b Подключите кабели динамиков сзади динамиков (левого, правого) к беспроводному приемнику.

Цвет контакта приемника

Положение динамика

Синий

L Левый задний

Серый

R Правый задний



  1. c Подключите кабель питания к беспроводному приемнику.
  2. d Подключите кабель питания, подключенный к беспроводному приемнику, к розетке.
  3. e Нажмите кнопку Питание14737.png на саундбаре для его включения.
  4. f После автоматической установки соединения светодиод спереди беспроводного приемника загорится зеленым цветом.


12471.png Примечание
  • Используйте только динамики, предоставляемые вместе с устройством. Использование других динамиков может привести к неполадкам.
  • Подключите кабели динамика к соответствующим контактам. Подключите положительный кабель к положительному контакту, а отрицательный - к отрицательному. Неправильное подключение кабелей приведет к ухудшению качества звука или отсутствию басов.
  • Подключайте устройство к динамикам и кабелям, которые предоставлялись при покупке устройства.
  • При подключении устройства к другим динамикам или кабелям возможно снижение качества звука или неисправность динамиков.
  • При подключении динамиков к устройству подключайте только один динамик к выходу, который соответствует динамику.
  • При подключении нескольких динамиков к одному выходу возможны неполадки в работе устройства или динамиков.

Проверка состояния подключения по цвету светодиода

Для проверки состояния подключения можно посмотреть на светодиод спереди беспроводного приемника.

Цвет светодиода

Состояние

Мигает зеленым

Выполняется подключение

Зеленый

Подключение успешно установлено

Красный

Плохое качество соединения или приемник находится в режиме ожидания

Выключен

Кабель питания не подключен

Подключение вручную

Если спереди беспроводного приемника горит красный светодиод, значит саундбар не подключен к приемнику. В таком случае подключите следующим образом.

  1. a Нажмите кнопку Питание14753.png на саундбаре для его отключения.

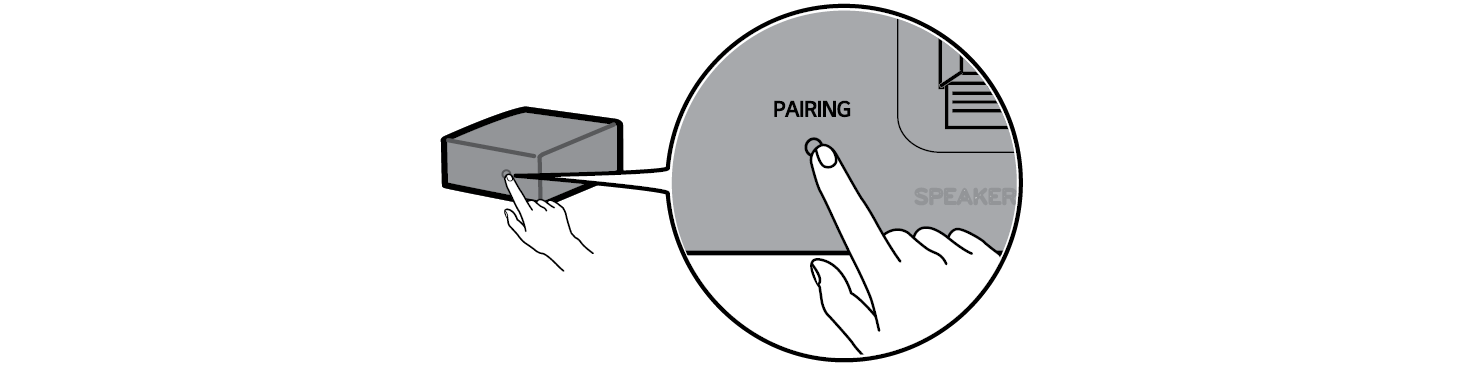

  2. b Нажмите кнопку PAIRING на задней стороне беспроводного приемника. Убедитесь, что светодиод спереди беспроводного приемника мигает зеленым цветом.



  1. c Нажмите кнопку Питание14775.png на саундбаре для его включения.
  2. d После установки соединения светодиод спереди беспроводного приемника загорится зеленым цветом.


12477.png Примечание
  • Устанавливайте задние динамики на расстоянии не менее 30 см от телевизора или монитора.
  • Для исключения помех беспроводной связи располагайте саундбар или беспроводной приемник на расстоянии не менее 1 м от любых устройств, генерирующих сильное электромагнитное излучение (таких как беспроводные маршрутизаторы, печи СВЧ и проч.).


Установка ферритового сердечника (опция)

Ферритовый сердечник может не прилагаться, в зависимости от национальных стандартов.

Закрепление ферритового сердечника на кабели динамика

Закрепите ферритовый сердечник на кабели для уменьшения радиопомех.

  1. a Потяните за точки [a], чтобы раскрыть ферритовый сердечник.
  2. b Дважды обмотайте кабели динамиков беспроводного приемника вокруг ферритового сердечника. Расстояние между ферритовым сердечником и беспроводным приемником должно составлять около 18 см.
  3. c Закройте ферритовый сердечник до щелчка.



Настройка объемного звучания

Функция объемного звучания позволяет прослушивать 3D-звук с эффектом присутствия, выводимый через различные аудиоканалы динамиков, независимо от каналов исходного контента.

Например, при прослушивании музыки, записанной с 2.0 каналами со стандартными звуковыми эффектами, когда задние динамики подключены, вы услышите следующую разницу.

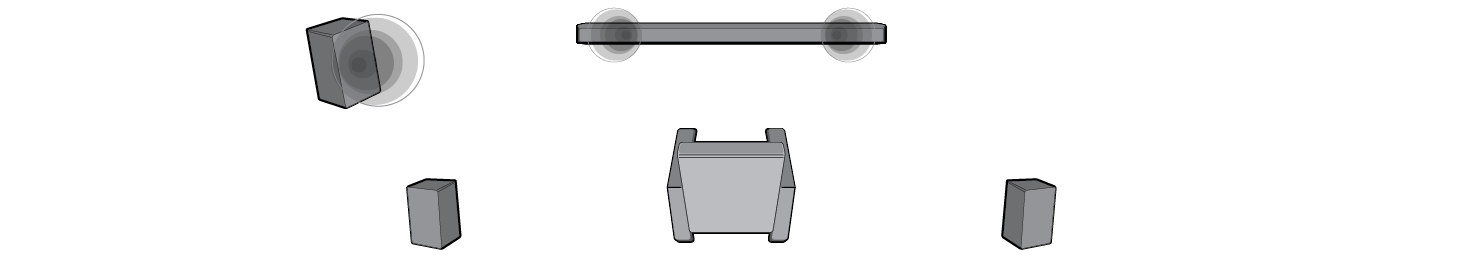

Когда объемный звук отключен

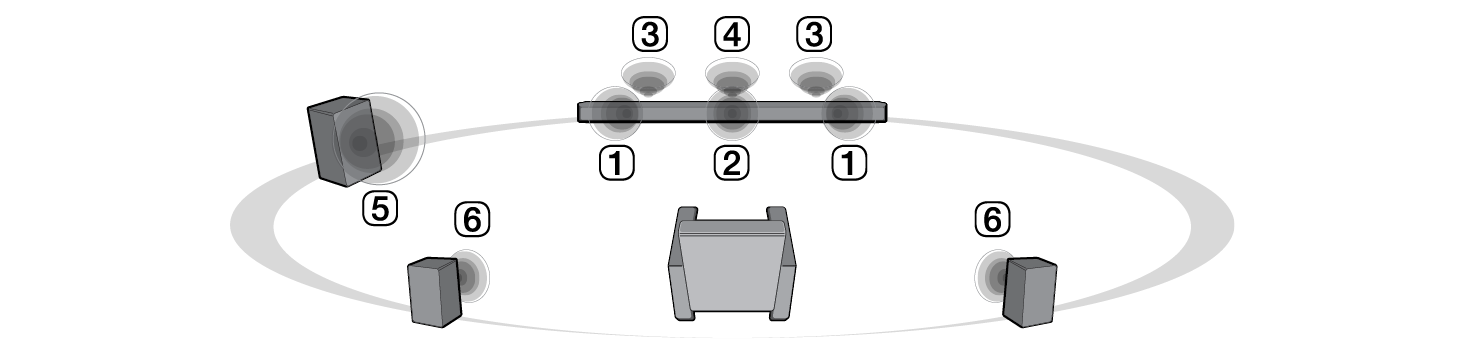

Когда объемный звук включен



12245.png Примечание
  • Положение динамиков следующее.
  1. A Передние динамики
  2. B Центральный динамик
  3. C Верхние динамики для звука сверху
  4. D Верхний центральный динамик для звука сверху
  5. E Сабвуфер
  6. F Задние динамики

Включение и выключение объемного звучания

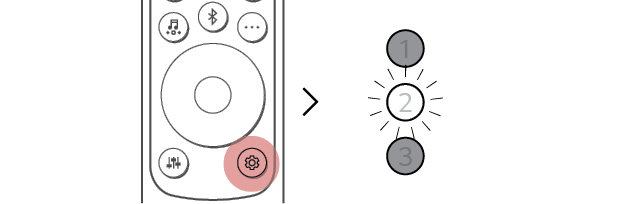

  1. a Нажмите кнопку Настройка21893.png. Светодиод 2 мигает белым цветом.

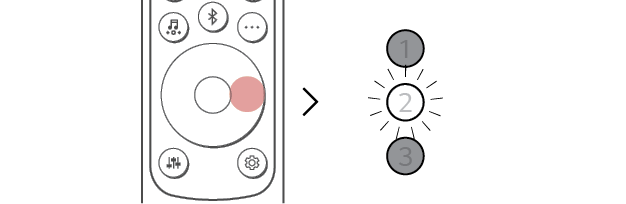

  1. b Пока мигает светодиод 2, нажмите кнопку Вправо один раз для выбора настройки объемного звучания.

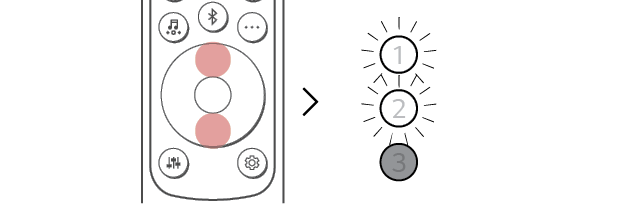

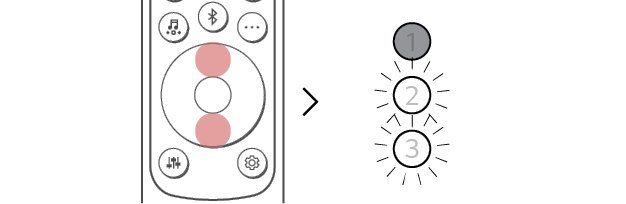

  1. c Пока мигает светодиод 2, нажмите кнопку Вверх/Вниз. Если объемное звучание включено, светодиод 1 мигает белым цветом. Если объемное звучание отключено, светодиод 3 мигает белым цветом.


(Включено)


(Отключено)


Звук динамиков в зависимости от входных каналов

Звуковые эффекты

Вход

Выход

Задние динамики не подключены

Задние динамики подключены

AI SOUND PRO

Звук, настроенный с помощью искусственного интеллекта

2.0 канала



5.1 каналов

7.1 каналов или более

7.1.4 канала

STANDARD

Вы можете наслаждаться оптимизированным звучанием.

2.0 канала



5.1 каналов



7.1 каналов или более



7.1.4 канала



MUSIC

Вы можете прослушивать улучшенное звучание, оптимизированное для музыки.

2.0 канала



5.1 каналов



7.1 каналов или более



7.1.4 канала



CINEMA

Кинематографический 3D-звук

2.0 канала



5.1 каналов

7.1 каналов или более

7.1.4 канала

CLEAR VOICE PRO

Чистый и качественный голос

2.0 канала



5.1 каналов

7.1 каналов или более

7.1.4 канала

SPORTS

Реалистичное звучание, как на стадионе

2.0 канала



5.1 каналов

7.1 каналов или более

7.1.4 канала

GAME

Оптимизированный звук для игр

2.0 канала



5.1 каналов

7.1 каналов или более

7.1.4 канала

BASS BLAST (BASS BLAST+)

Звучание с усиленными басами

2.0 канала



5.1 каналов

7.1 каналов или более

7.1.4 канала
