Саундбар с беспроводным подключением
Подключение к внешнему устройству

Sound Bar Quick Guide

Подключение кабелем HDMI

Подключите телевизор и внешнее устройство (игровую приставку, DVD-проигрыватель и проч.) кабелем HDMI и наслаждайтесь глубоким и насыщенным звуком.

Подключение внешнего устройства по HDMI A

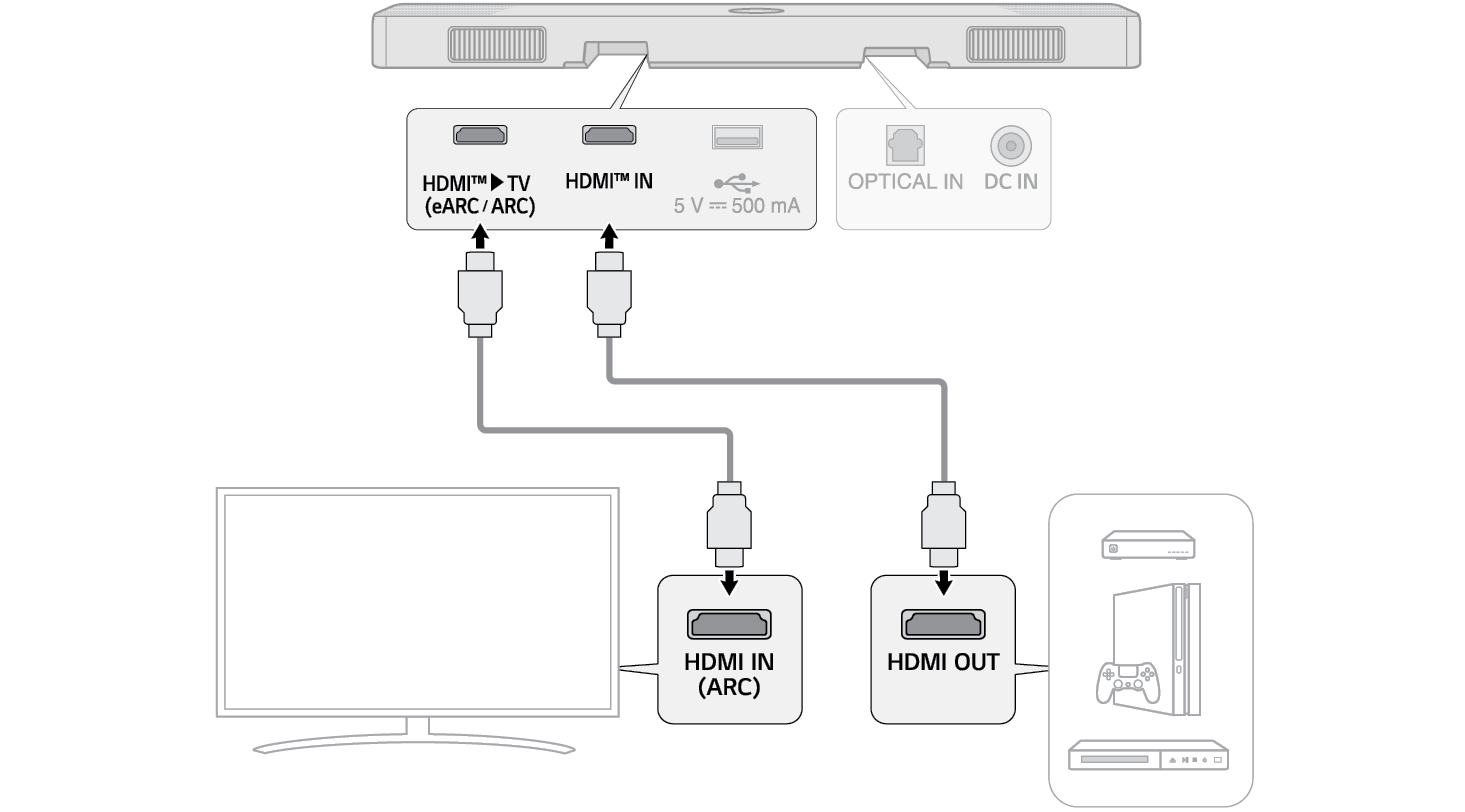

  1. a Подключите внешнее устройство, такое как телеприставка, проигрыватель DVD или Blu-ray. Как показано на рисунке ниже, подключите кабель к разъему HDMI OUT на внешнем устройстве и разъему HDMI™ IN сзади этого устройства.
  2. b Подключите кабель HDMI к разъему HDMI™ d TV (eARC / ARC) сзади устройства и к разъему HDMI IN (ARC) на телевизоре.

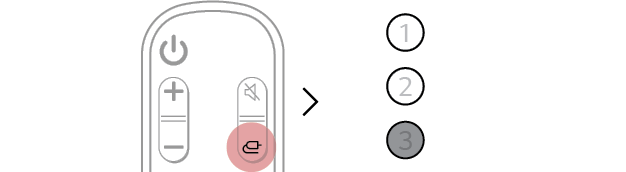

  1. c Нажимайте кнопку Функция21997.png требуемое количество раз, пока светодиод 1 и светодиод 3 не загорятся белым цветом.



  1. d После правильного подключения внешнего устройства к данному устройству вы можете слушать звук с внешнего устройства.


12000.png Примечание
  • Аудио Dolby Atmos® или DTS:X® поддерживает 3.1.3 каналов. При подключении беспроводных задних динамиков поддерживается 5.1.3 каналов.
  • Проверьте настройки аудиовыхода в меню настройки вашего внешнего устройства (например, проигрывателя Blu-ray или телевизора). Аудиовыход необходимо установить на [Без кодировки], [Цифровой поток], [Авто] или [Сквозной]. Для получения дополнительной информации по настройке выхода см. руководство пользователя к вашему внешнему устройству.
  • Используйте сертифицированный кабель с логотипом HDMI.

Подключение внешнего устройства по HDMI B

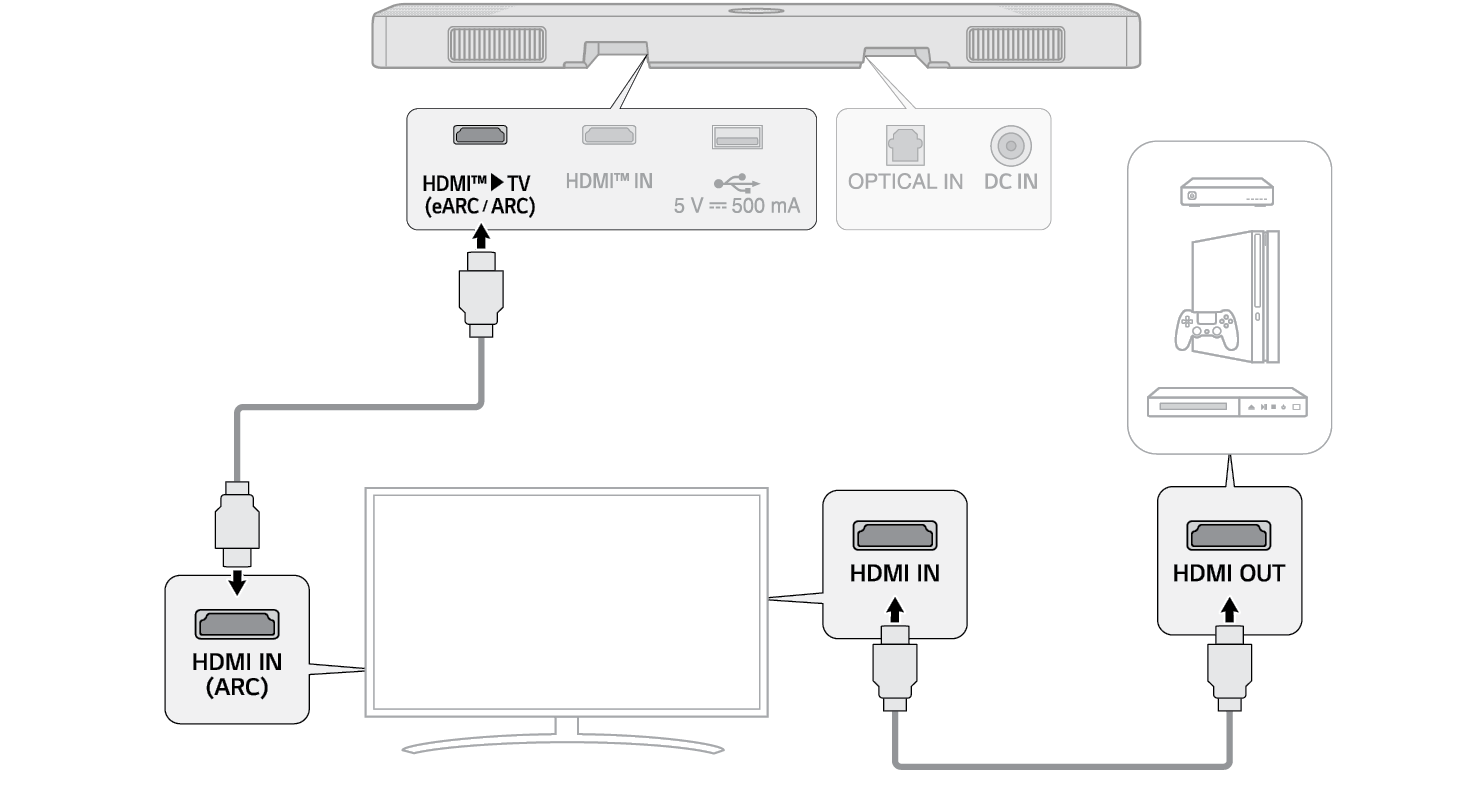

  1. a Подключите внешнее устройство, такое как телеприставка, проигрыватель DVD или Blu-ray. Как показано на рисунке ниже, подключите кабель к разъему HDMI OUT на устройстве к разъему HDMI IN на телевизоре.
  2. b Подключите кабель HDMI к разъему HDMI™ d TV (eARC / ARC) сзади устройства и к разъему HDMI IN (ARC) на телевизоре.

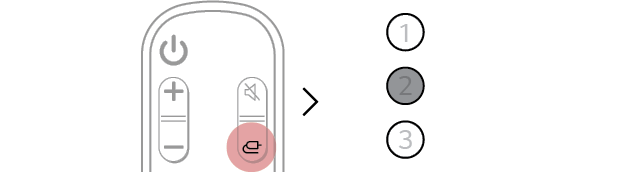

  1. c Нажимайте кнопку Функция22004.png требуемое количество раз, пока светодиод 1 и светодиод 2 не загорятся белым цветом.



  1. d После правильного подключения внешнего устройства к данному устройству вы можете слушать звук с внешнего устройства.


19820.png Примечание
  • В зависимости от спецификаций подключенного телевизора звук может не выводиться. Внешнее устройство рекомендуется подключать непосредственно к данному устройству. ([ См. «Подключение внешнего устройства по HDMI A» на странице 41.)
