SOUND BAR Wi-Fi
Instalação

Sound Bar Quick Guide

Conexão do aparelho

Você pode desfrutar de um som mais cheio ao conectar a barra de som ao subwoofer sem fio.

Conexão automática do subwoofer sem fio

Após concluir a instalação, o subwoofer sem fio será conectado automaticamente à barra de som. Conecte a barra de som ao subwoofer na seguinte ordem.

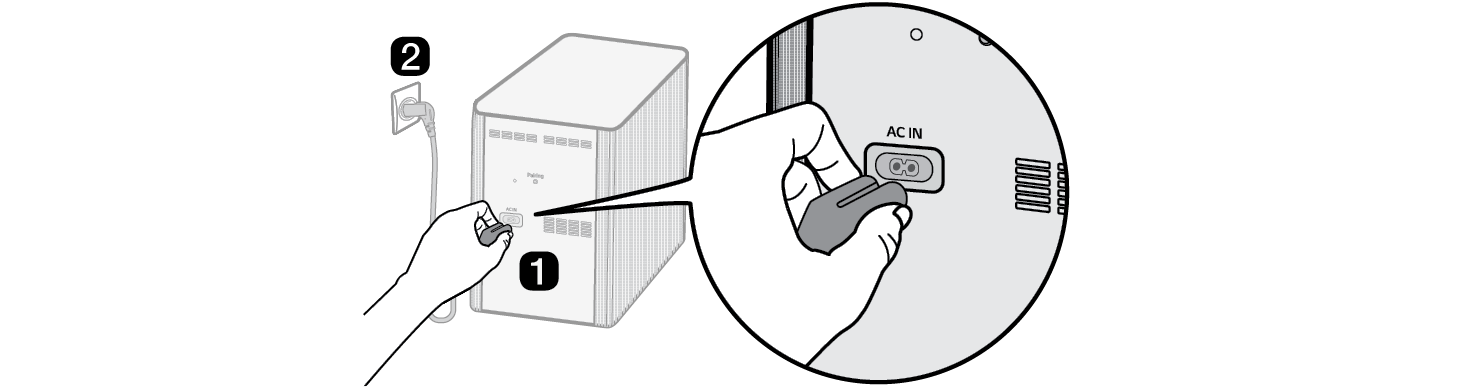

  1. a Conecte o cabo de energia ao subwoofer sem fio.
  2. b Conecte o cabo de energia conectado ao subwoofer sem fio em uma tomada.

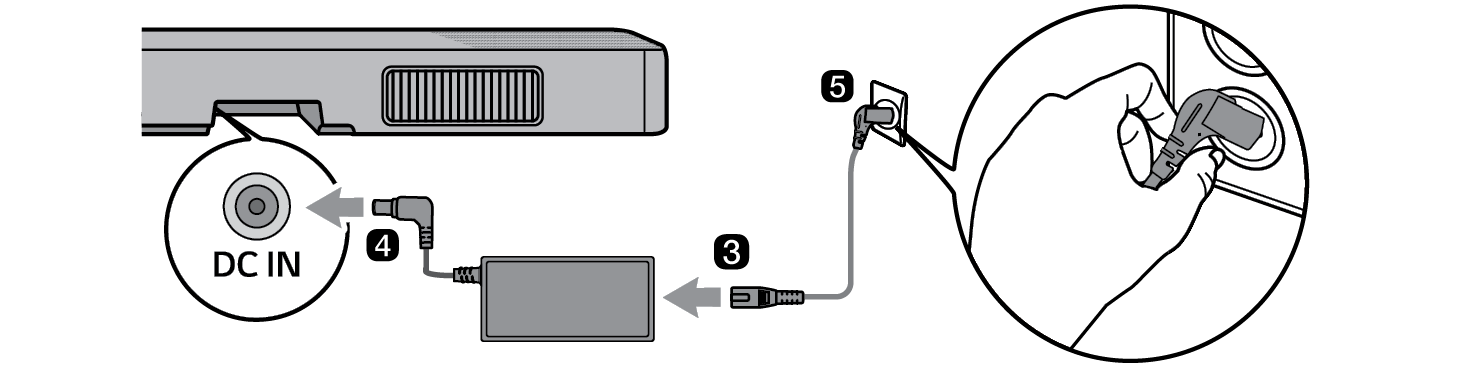

  3. c Conecte o cabo de energia ao adaptador AC.
  4. d Conecte o cabo do adaptador AC ao terminal DC IN (entrada do adaptador AC) na parte traseira do aparelho.
  5. e Conecte o cabo de energia conectado ao adaptador AC em uma tomada.




  1. f Quando a conexão for automaticamente estabelecida, você verá o LED no subwoofer sem fio ficar verde.


6523.png Nota
  • Certifique-se de utilizar o adaptador AC fornecido com o aparelho. Utilizar outros adaptadores AC pode causar avaria e perda da garantia do aparelho.

Verificação da conexão com o LED no subwoofer sem fio

Você pode verificar o estado da conexão observando o LED no subwoofer sem fio.

Cor do LED

Estado

Verde piscante

Conexão em curso

Verde

Conectado com êxito

Vermelho

Má conexão ou subwoofer em modo de espera

Desligado

O cabo de energia não está conectado

Conexão manual do subwoofer sem fio

Caso observe um LED vermelho no subwoofer sem fio, significa que a barra de som não está conectada ao subwoofer. Neste caso, conecte-os na seguinte ordem.

  1. a Pressione o botão Liga/Desliga6545.png na barra de som para desligá-la.

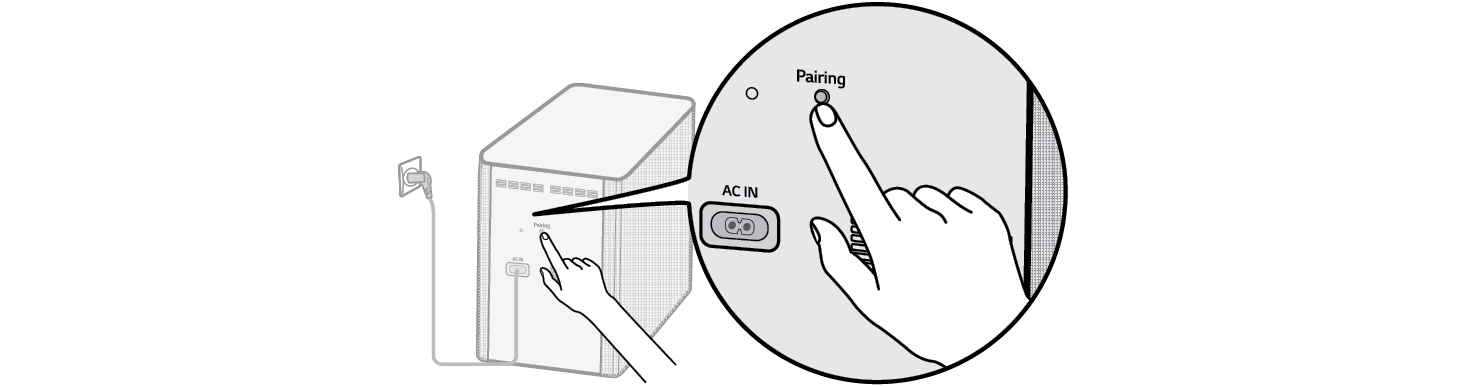

  2. b Pressione o botão Pairing no subwoofer sem fio. Verifique se o LED no subwoofer está piscando em verde. Caso ainda veja um LED vermelho no subwoofer sem fio, pressione e segure o botão na parte traseira do subwoofer novamente.



  1. c Pressione o botão Liga/Desliga6573.png na barra de som para ligá-la.
  2. d Quando a conexão for estabelecida, você verá a luz LED no subwoofer sem fio ficar verde.


6601.png Nota
  • Instale a barra de som o mais perto possível do subwoofer sem fio. Quanto menor for a distância entre a barra de som e o subwoofer sem fio, melhor será a qualidade sonora.
  • Certifique-se de que não haja obstáculos entre a barra de som e o subwoofer sem fio.

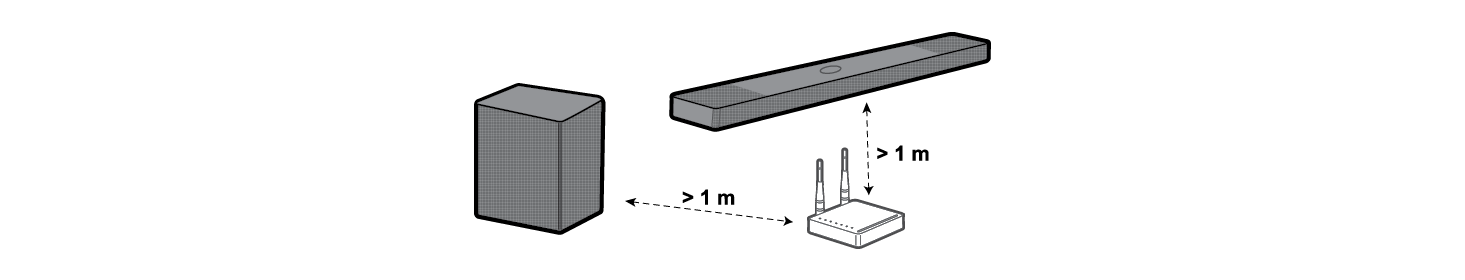

  • Para evitar interferência sem fio, mantenha uma distância de pelo menos 1 m entre a barra de som ou o subwoofer sem fio e qualquer dispositivo periférico que gere fortes ondas eletromagnéticas (ex.: roteadores sem fio, fornos de micro-ondas etc.).


Conexão dos alto-falantes traseiros ao receptor sem fio (SPQ8-S, vendido separadamente)

Conexão automática

Após concluir a instalação, o receptor sem fio será conectado automaticamente à barra de som. Conecte a barra de som ao receptor sem fio na seguinte ordem.

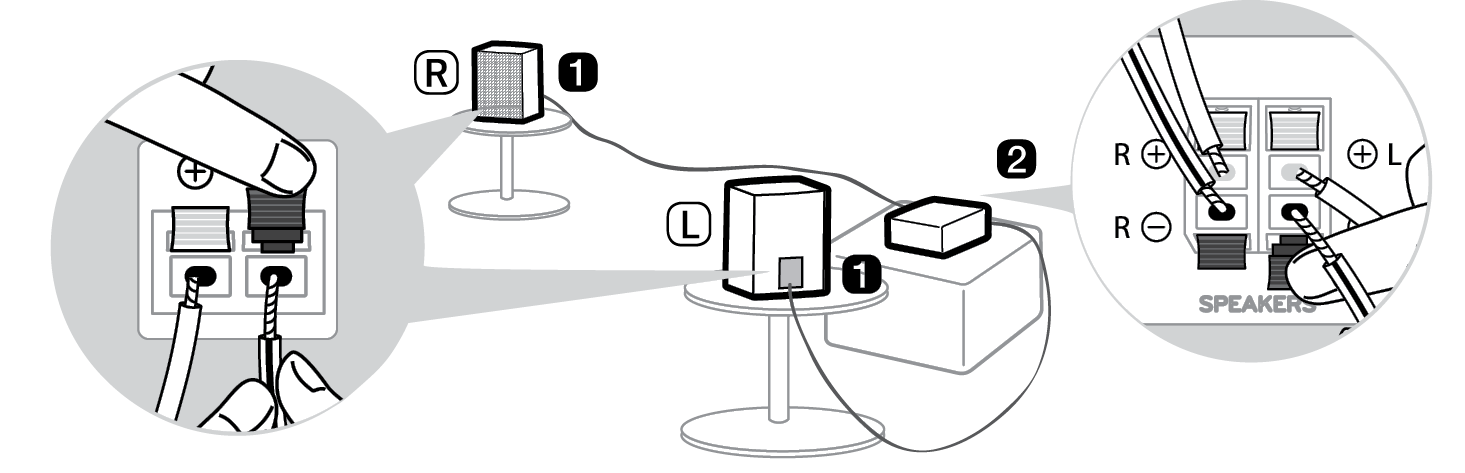

  1. a Conecte os cabos do alto-falante aos terminais correspondentes nos alto-falantes traseiros (esquerdo, direito). Conecte o cabo listrado negro ao terminal negativo e o outro cabo ao terminal positivo.
  2. b Conecte os cabos de alto-falante dos alto-falantes traseiros (esquerdo, direito) ao receptor sem fio.

Cor do terminal do receptor

Posição do alto-falante

Azul

L Esquerdo traseiro

Cinza

R Direito traseiro



  1. c Conecte o cabo de energia ao receptor sem fio.
  2. d Conecte o cabo de energia conectado ao receptor sem fio em uma tomada.
  3. e Pressione o botão Liga/Desliga6649.png na barra de som para ligá-la.
  4. f Quando a conexão for automaticamente estabelecida, você verá o LED na parte frontal do receptor sem fio ficar verde.


6674.png Nota
  • Use somente os alto-falantes fornecidos com o aparelho. O uso de outros alto-falantes pode causar avaria.
  • Conecte os cabos do alto-falante aos terminais correspondentes. Conecte o cabo positivo ao terminal positivo e o cabo negativo ao terminal negativo. Um cabo conectado incorretamente irá distorcer o som ou não produzirá graves.
  • Conecte o aparelho aos alto-falantes e cabos fornecidos pelo fabricante.
  • Se você conectar o aparelho a alto-falantes ou cabos diferentes dos fornecidos pelo fabricante, a qualidade do som pode ser afetada ou pode haver avaria do alto-falante.
  • Ao conectar os alto-falantes ao aparelho, conecte apenas um alto-falante à porta de saída adequada.
  • Se você conectar vários alto-falantes a uma porta de saída, o desempenho do aparelho ou do alto-falante pode ser afetado.

Verificação do estado da conexão com a cor do LED

Você pode verificar o estado da conexão com o LED na parte frontal do receptor sem fio.

Cor do LED

Estado

Verde piscante

Conexão em curso

Verde

Conectado com êxito

Vermelho

Má conexão ou receptor em modo de espera

Desligado

O cabo de energia não está conectado

Conexão manual

Caso você observe um LED vermelho na parte frontal do receptor sem fio, significa que a barra de som não está conectada ao receptor. Neste caso, conecte-os na seguinte ordem.

  1. a Pressione o botão Liga/Desliga6697.png na barra de som para desligá-la.

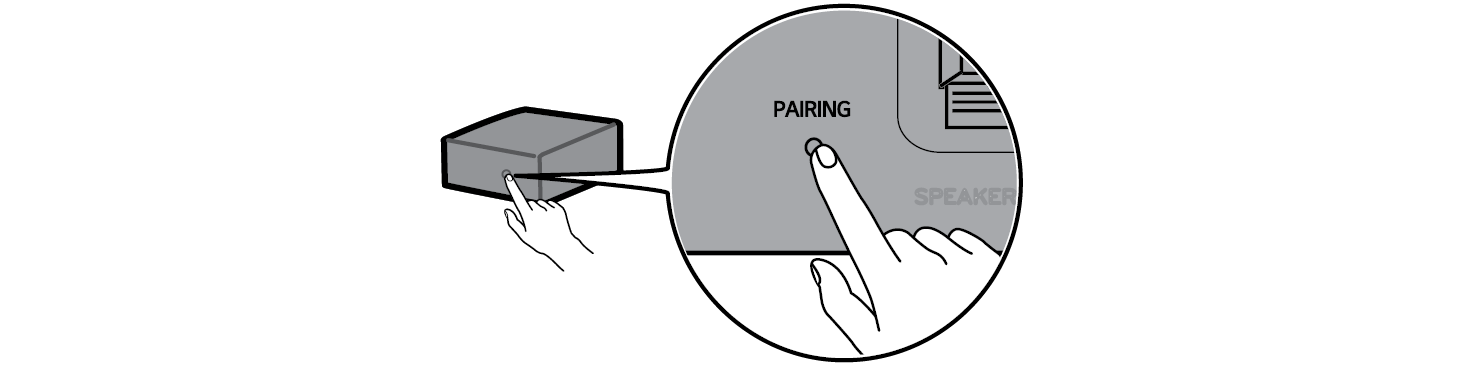

  2. b Pressione o botão PAIRING na parte traseira do receptor sem fio. Verifique se o LED na parte frontal do receptor sem fio está piscando em verde.



  1. c Pressione o botão Liga/Desliga6725.png na barra de som para ligá-la.
  2. d Quando a conexão for estabelecida, você verá a luz LED na parte frontal do receptor sem fio ficar verde.


6757.png Nota
  • Mantenha os alto-falantes traseiros a pelo menos 30 cm da TV ou do monitor.

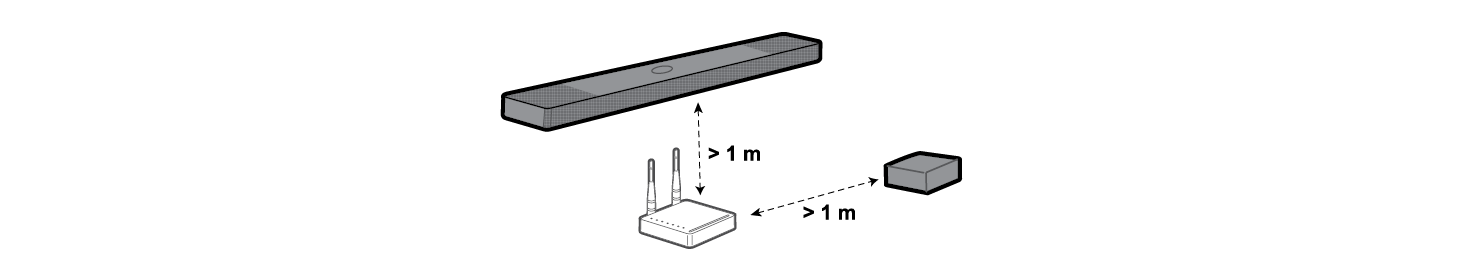

  • Para evitar interferência sem fio, mantenha uma distância de pelo menos 1 m entre a barra de som ou o receptor sem fio e qualquer dispositivo periférico que gere fortes ondas eletromagnéticas (ex.: rotadores sem fio, fornos de micro-ondas etc.).


Ligação do núcleo de ferrite (opcional)

O núcleo de ferrite pode não ser fornecido, dependendo dos padrões nacionais.

Ligação do núcleo de ferrite aos cabos do alto-falante

Ligue o núcleo de ferrite aos cabos para reduzir o ruído de rádio.

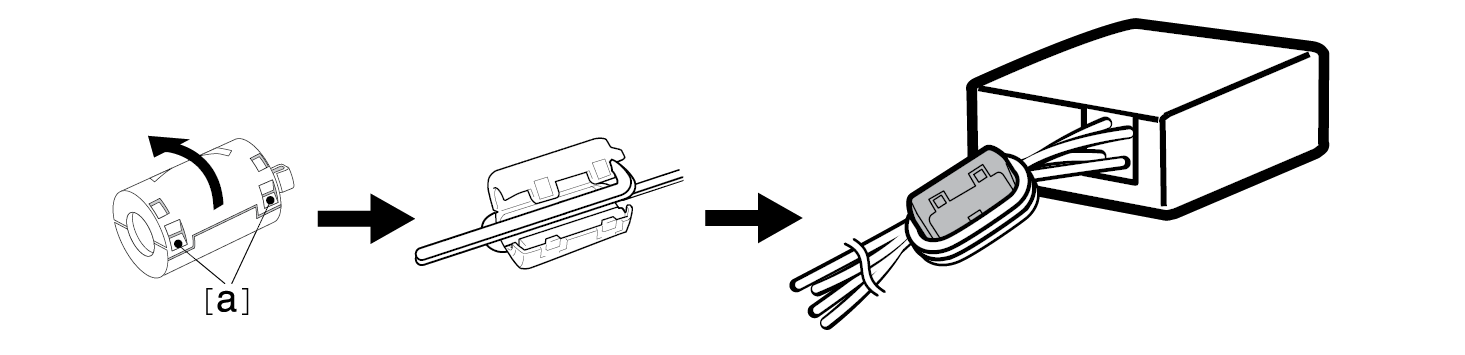

  1. a Puxe a Parte [a] para abrir o núcleo de ferrite.
  2. b Enrole os cabos de alto-falante do receptor sem fio duas vezes em volta do núcleo de ferrite. É necessário deixar uma distância de cerca de 18 cm entre o receptor sem fio e o núcleo de ferrite.
  3. c Feche o núcleo de ferrite até ouvir um clique.



Configuração do som surround

A função de som surround permite que você ouça um som imersivo 3D produzido por múltiplos canais de áudio dos alto-falantes, sem importar os canais do conteúdo originalmente gravado.

Por exemplo, se você ouvir música gravada em 2.0 canais com efeitos sonoros padrão com os alto-falantes traseiros sem fio conectados, você poderá ouvir a seguinte diferença.

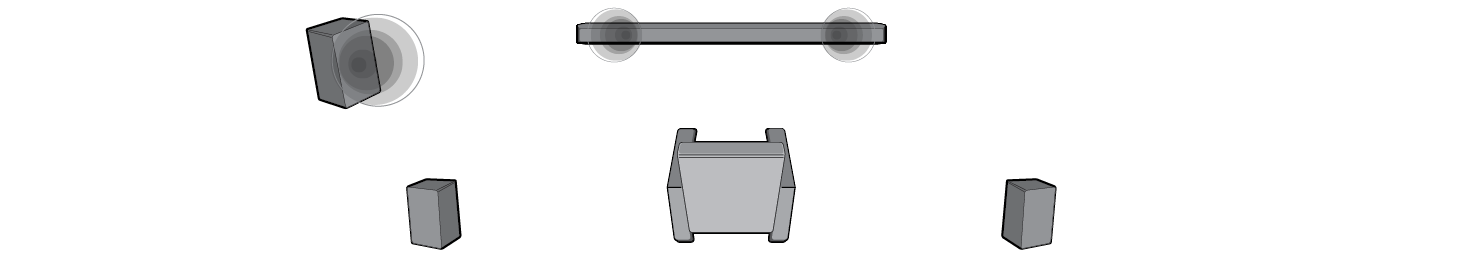

Quando o som surround estiver desligado

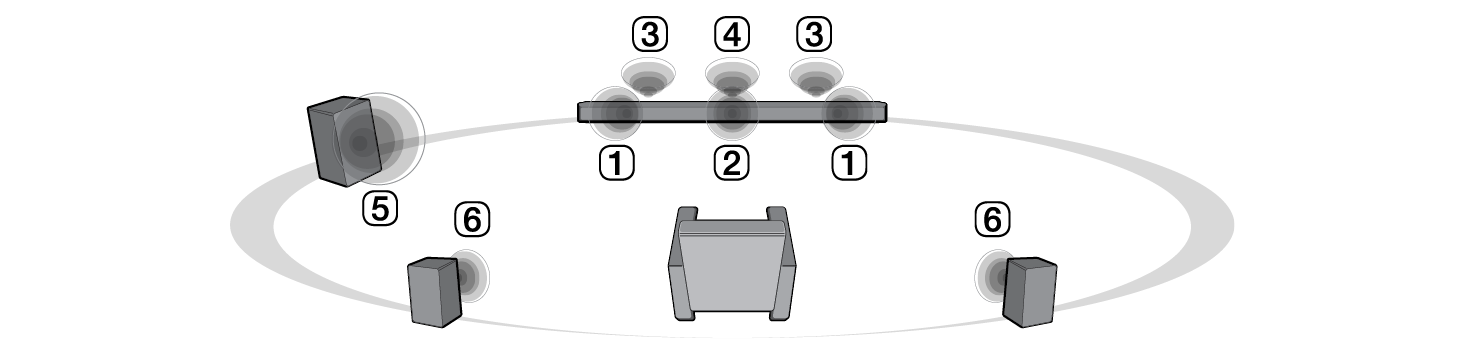

Quando o som surround estiver ligado



6841.png Nota
  • As posições dos alto-falantes são as seguintes.
  1. A Alto-falantes frontais
  2. B Alto-falante central
  3. C Alto-falantes superiores para som overhead
  4. D Alto-falante superior central para som overhead
  5. E Subwoofer
  6. F Alto-falantes traseiros

Ligar/desligar o som surround

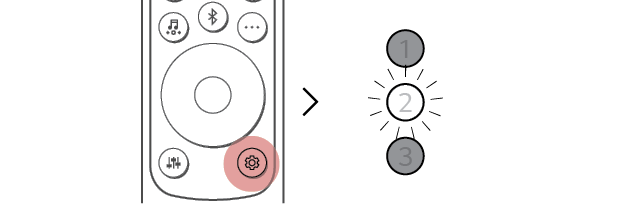

  1. a Pressione o botão Ajustes6854.png. O LED2 piscará em branco.

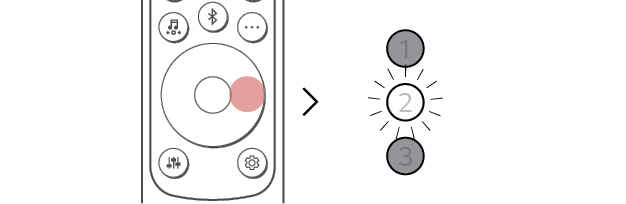

  1. b Enquanto o LED2 estiver piscando, pressione o botão Direita uma vez para escolher a configuração de som surround.

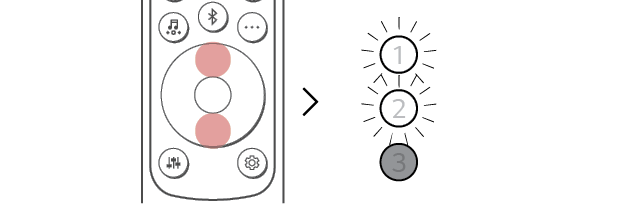

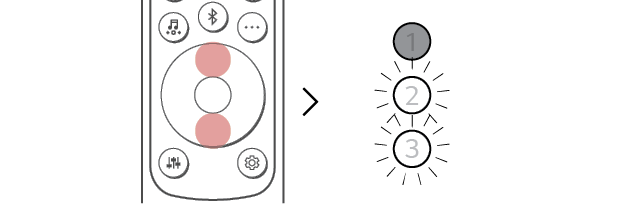

  1. c Enquanto o LED2 estiver piscando, pressione o botão Para cima/Para baixo. Se a configuração de som surround estiver ligada, o LED1 piscará em branco. Se a configuração de surround estiver desligada, o LED3 piscará em branco.


(Ligado)


(Desligado)


Som do alto-falante baseado nos canais de entrada

Efeitos de som

Entrada

Saída

Alto-falantes traseiros não conectados

Alto-falantes traseiros conectados

AI SOUND PRO

Personalização do som com inteligência artificial

2.0 canais



5.1 canais

7.1 canais ou mais

7.1.4 canais

STANDARD

Desfrute de som otimizado.

2.0 canais



5.1 canais



7.1 canais ou mais



7.1.4 canais



MUSIC

Desfrute de um som melhor otimizado para música.

2.0 canais



5.1 canais



7.1 canais ou mais



7.1.4 canais



CINEMA

Som de cinema 3D

2.0 canais



5.1 canais

7.1 canais ou mais

7.1.4 canais

CLEAR VOICE PRO

Som de voz limpo, com melhor qualidade de som de voz

2.0 canais



5.1 canais

7.1 canais ou mais

7.1.4 canais

SPORTS

Som realista como em um estádio

2.0 canais



5.1 canais

7.1 canais ou mais

7.1.4 canais

GAME

Som otimizado para jogos

2.0 canais



5.1 canais

7.1 canais ou mais

7.1.4 canais

BASS BLAST (BASS BLAST+)

Som com baixo reforçado

2.0 canais



5.1 canais

7.1 canais ou mais

7.1.4 canais
