SOUND BAR NIRKABEL / SUBWOOFER AKTIF NIRKABEL
Pemasangan

Sound Bar Quick Guide

Menyambungkan Produk

Anda dapat menikmati suara yang lebih kaya dengan menyambungkan sound bar ke subwoofer nirkabel.

Menyambungkan secara otomatis subwoofer nirkabel

Setelah menyelesaikan instalasi, subwoofer nirkabel akan tersambung ke sound bar secara otomatis. Sambungkan sound bar ke subwoofer dengan urutan berikut.

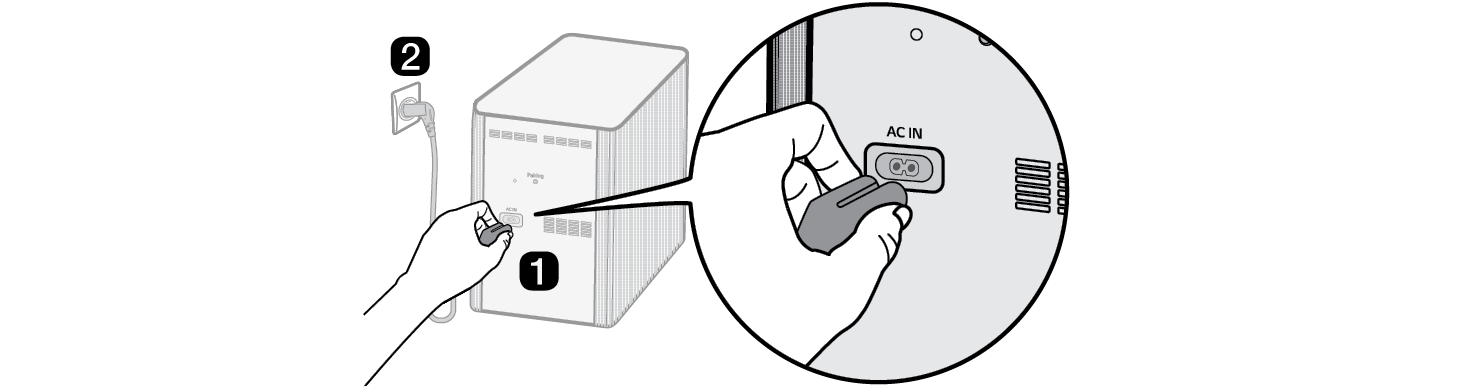

  1. a Colokkan kabel daya ke subwoofer nirkabel.
  2. b Colokkan kabel daya yang tersambung ke subwoofer nirkabel ke stopkontak.

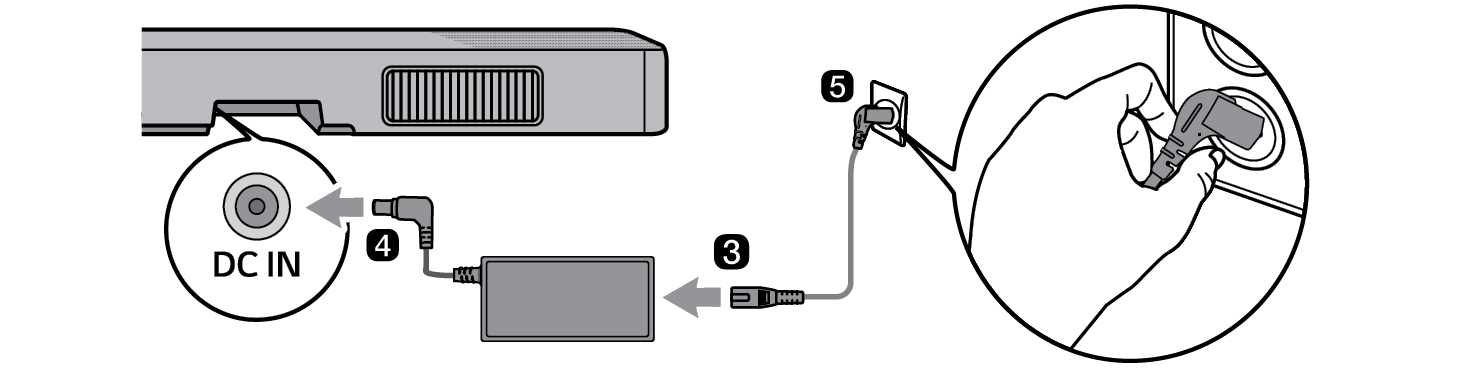

  3. c Colokkan kabel daya ke adaptor AC.
  4. d Sambungkan kabel adaptor AC ke terminal DC IN (input adaptor AC) di bagian belakang produk.
  5. e Colokkan kabel daya yang tersambung ke adaptor AC ke stopkontak.




  1. f Saat sambungan dibuat secara otomatis, Anda akan melihat LED di subwoofer nirkabel menyala hijau.


17745.png Catatan
  • Pastikan menggunakan adaptor AC yang disediakan. Menggunakan adaptor AC lain dapat menyebabkan malfungsi dan membatalkan garansi produk.

Memeriksa sambungan dengan LED di subwoofer nirkabel

Anda dapat memeriksa status sambungan dengan melihat LED pada subwoofer nirkabel.

Warna LED

Status

Berkedip hijau

Penyambungan dalam proses

Hijau

Berhasil tersambung

Merah

Sambungan buruk, atau subwoofer siaga

Mati

Kabel daya tidak tersambung

Menyambungkan ke subwoofer nirkabel secara manual

Jika Anda melihat LED merah di subwoofer nirkabel, itu berarti sound bar tidak tersambung ke speaker. Jika ini masalahnya, sambungkan dengan urutan berikut.

  1. a Tekan tombol Daya6111.png di sound bar untuk mematikannya.

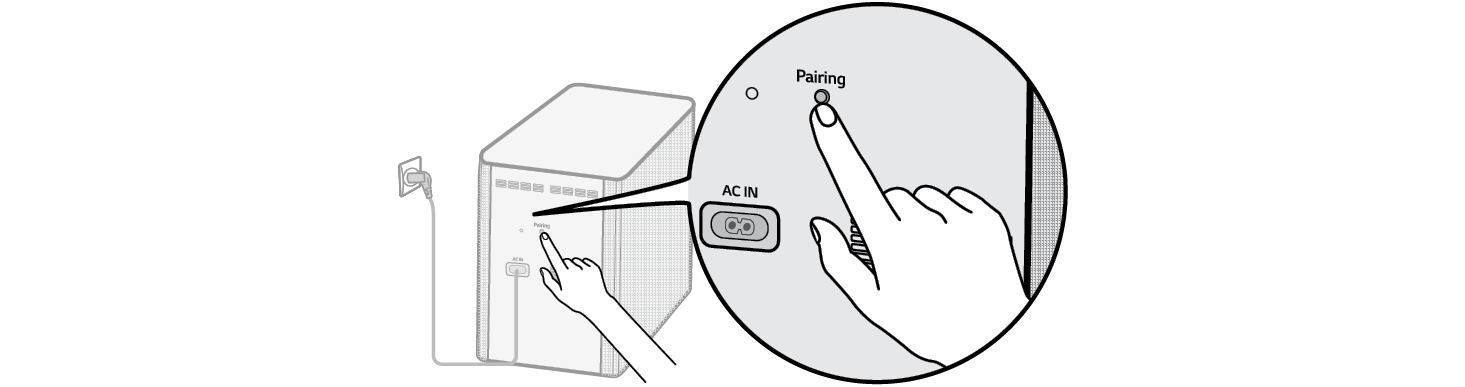

  2. b Tekan tombol Pairing pada subwoofer nirkabel. Periksa apakah LED pada subwoofer berkedip hijau. Jika Anda masih melihat LED merah di subwoofer nirkabel, tekan dan tahan lagi tombol di bagian belakang subwoofer.



  1. c Tekan tombol Daya6143.png di sound bar untuk menyalakannya.
  2. d Saat sambungan dibuat, Anda akan melihat lampu LED pada subwoofer nirkabel menyala hijau.


11321.png Catatan
  • Pasang sound bar sedekat mungkin ke subwoofer nirkabel. Semakin dekat jarak antara sound bar dan subwoofer nirkabel, semakin baik kualitas suaranya.
  • Harap pastikan tidak ada penghalang antara sound bar dan subwoofer nirkabel.

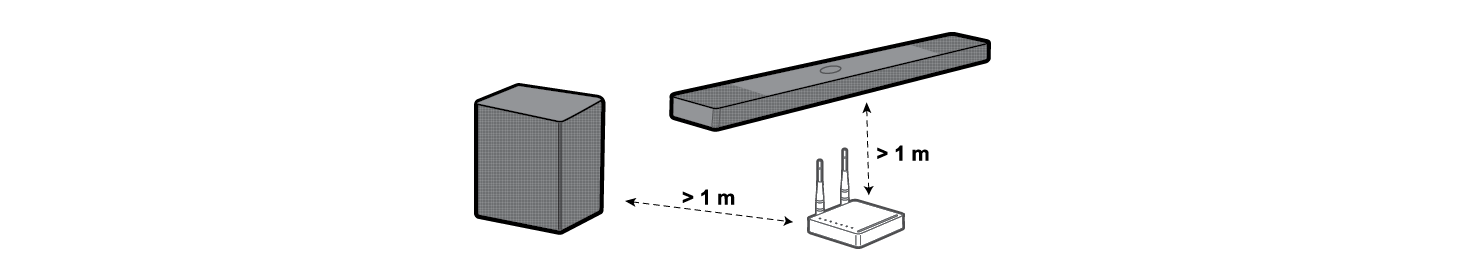

  • Untuk mencegah interferensi nirkabel, pertahankan jarak minimal 1 m antara sound bar atau subwoofer nirkabel dan perangkat periferal apa pun yang menghasilkan gelombang elektromagnetik yang kuat (mis. router nirkabel, oven microwave, dll.).


Menyambungkan speaker belakang ke penerima nirkabel (SPQ8-S, dijual terpisah)

Sambungan otomatis

Setelah menyelesaikan instalasi, penerima nirkabel akan tersambung ke sound bar secara otomatis. Sambungkan sound bar ke penerima nirkabel dengan urutan berikut.

  1. a Sambungkan kabel speaker ke terminal yang sesuai di speaker belakang (kiri, kanan). Sambungkan kabel bergaris hitam ke terminal negatif, dan kabel lainnya ke terminal positif.
  2. b Sambungkan kabel speaker di speaker belakang (kiri, kanan) ke penerima nirkabel.

Warna Terminal Penerima

Posisi Speaker

Biru

L Kiri belakang

Abu-abu

R Kanan belakang



  1. c Colokkan kabel daya ke penerima nirkabel.
  2. d Colokkan kabel daya yang tersambung ke penerima nirkabel ke stopkontak.
  3. e Tekan tombol Daya14693.png di sound bar untuk menyalakannya.
  4. f Saat sambungan dibuat secara otomatis, Anda akan melihat LED di bagian depan penerima nirkabel menyala hijau.


12073.png Catatan
  • Hanya gunakan speaker yang disediakan dengan produk. Menggunakan speaker lain dapat menyebabkan malfungsi.
  • Sambungkan kabel speaker ke terminal yang sesuai. Sambungkan kabel positif ke terminal positif, dan kabel negatif ke terminal negatif. Kabel yang salah disambungkan akan merusak suara atau menyebabkan tidak ada bas.
  • Sambungkan produk ke speaker dan kabel yang disediakan pada saat pembelian produk.
  • Jika Anda menyambungkan produk ke speaker atau kabel selain dari yang disediakan pada saat pembelian produk, dapat terjadi penurunan kualitas suara atau kerusakan speaker.
  • Saat Anda menyambungkan speaker ke produk, sambungkan hanya satu speaker ke port output yang sesuai dengan speaker.
  • Jika Anda menyambungkan beberapa speaker ke satu port output, hal itu dapat menyebabkan kerusakan pada produk atau speaker.

Memeriksa status sambungan dengan warna LED

Anda dapat memeriksa status sambungan dengan LED di bagian depan penerima nirkabel.

Warna LED

Status

Berkedip hijau

Penyambungan Dalam proses

Hijau

Berhasil tersambung

Merah

Sambungan buruk, atau penerima siaga

Mati

Kabel daya tidak tersambung

Sambungan manual

Jika Anda melihat LED merah di bagian depan penerima nirkabel, itu berarti sound bar tidak tersambung ke penerima. Jika ini masalahnya, sambungkan dengan urutan berikut.

  1. a Tekan tombol Daya14713.png di sound bar untuk mematikannya.

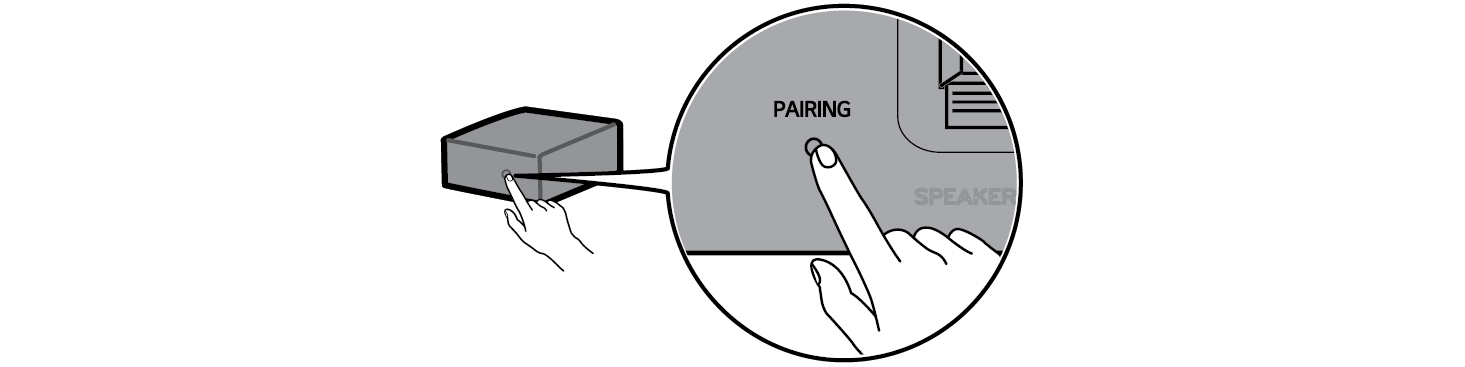

  2. b Tekan tombol PAIRING di bagian belakang penerima nirkabel. Periksa apakah LED di bagian depan penerima nirkabel berkedip hijau.



  1. c Tekan tombol Daya14731.png di sound bar untuk menyalakannya.
  2. d Saat sambungan dibuat, Anda akan melihat lampu LED di bagian depan penerima nirkabel menyala hijau.


12079.png Catatan
  • Jaga jarak speaker belakang minimal 30 cm dari TV atau monitor.

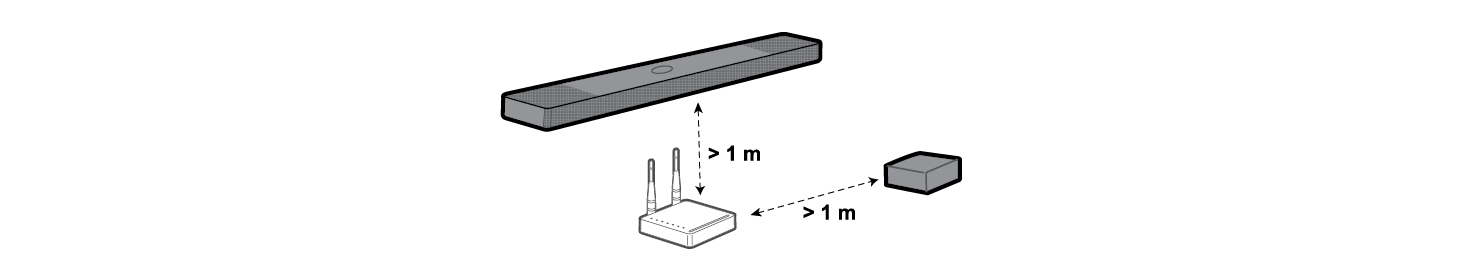

  • Untuk mencegah interferensi nirkabel, pertahankan jarak minimal 1 m antara sound bar atau penerima nirkabel dan perangkat periferal apa pun yang menghasilkan gelombang elektromagnetik yang kuat (mis. router nirkabel, oven microwave, dll.).


Memasang inti ferit (opsional)

Inti ferit mungkin tidak disediakan tergantung pada standar nasional.

Memasang inti ferit ke kabel speaker

Pasang inti ferit ke kabel untuk mengurangi derau radio.

  1. a Tarik Bagian [a] untuk membuka inti ferit.
  2. b Putar kabel speaker penerima nirkabel dua kali di sekitar inti ferit. Diperlukan jarak sekitar 18 cm antara penerima nirkabel dan inti ferit.
  3. c Tutup inti ferit hingga Anda mendengar klik.



Mengatur suara surround

Fungsi suara surround memungkinkan Anda mendengar suara 3D imersif yang dihasilkan oleh beberapa saluran audio dari speaker, terlepas dari saluran pada konten rekaman aslinya.

Misalnya, jika Anda mendengarkan musik yang direkam pada saluran 2.0 dengan efek suara standar saat speaker belakang nirkabel disambungkan, Anda dapat mendengar perbedaan berikut.


Ketika suara surround mati


Ketika suara surround nyala



11852.png Catatan

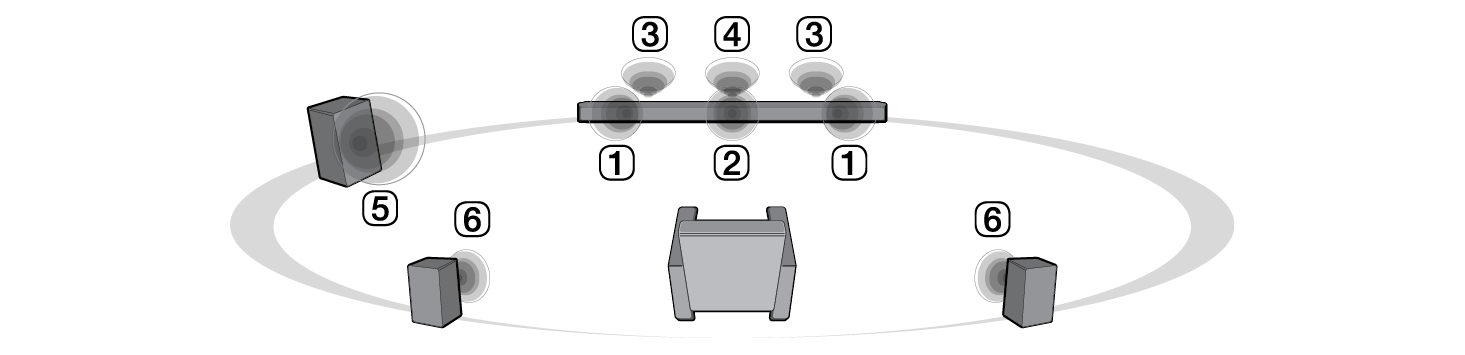

  • Posisi speaker sebagai berikut.
  1. A Speaker depan
  2. B Speaker tengah
  3. C Speaker teratas untuk suara overhead
  4. D Speaker tengah atas untuk suara overhead
  5. E Subwoofer
  6. F Speaker belakang

Suara surround aktif/mati

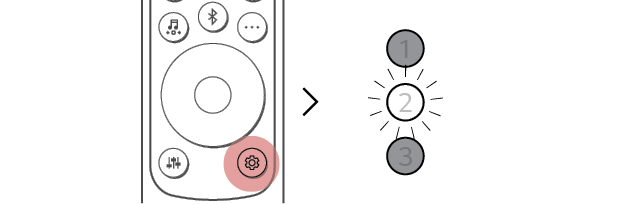

  1. a Tekan tombol Pengaturan21924.png. LED2 berkedip putih.



  1. b Ketika LED2 berkedip, tekan tombol Kanan sekali untuk memilih pengaturan suara surround.

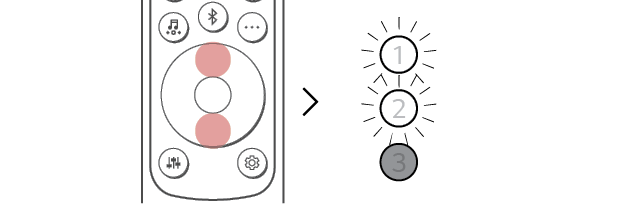

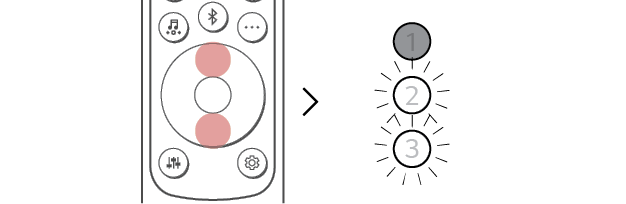

  1. c Ketika LED2 berkedip, tekan tombol Naik/Turun. Jika pengaturan suara surround aktif, LED1 berkedip putih. Jika pengaturan surround mati, LED3 berkedip putih.


(Nyala)


(Mati)


Suara speaker didasarkan pada saluran input.

Efek Suara

Input

Output

Speaker belakang tidak tersambung

Speaker belakang tersambung

AI SOUND PRO

Suara yang dirancang khusus menggunakan kecerdasan buatan

Saluran 2.0



Saluran 5.1

Saluran 7.1 atau lebih

Saluran 7.1.4

STANDARD

Anda bisa menikmati suara yang optimal.

Saluran 2.0



Saluran 5.1



Saluran 7.1 atau lebih



Saluran 7.1.4



MUSIC

Anda dapat menikmati suara yang lebih baik yang dioptimalkan untuk musik.

Saluran 2.0



Saluran 5.1



Saluran 7.1 atau lebih



Saluran 7.1.4



CINEMA

Suara 3D sinematik

Saluran 2.0



Saluran 5.1

Saluran 7.1 atau lebih

Saluran 7.1.4

CLEAR VOICE PRO

Suara manusia yang jelas, meningkatkan kualitas suara manusia

Saluran 2.0



Saluran 5.1

Saluran 7.1 atau lebih

Saluran 7.1.4

SPORTS

Suara realistis seperti di stadion

Saluran 2.0



Saluran 5.1

Saluran 7.1 atau lebih

Saluran 7.1.4

GAME

Suara dioptimalkan untuk permainan

Saluran 2.0



Saluran 5.1

Saluran 7.1 atau lebih

Saluran 7.1.4

BASS BLAST (BASS BLAST+)

Suara dengan bas yang diperkuat

Saluran 2.0



Saluran 5.1

Saluran 7.1 atau lebih

Saluran 7.1.4
