Wi-Fi SOUND BAR
חיבור מכשירי חיצוני

Sound Bar Quick Guide

חיבור כבל HDMI

חבר את הטלוויזיה והמכשיר החיצוני (קונסולת משחקים, נגן DVD, וכדומה) בעזרת כבל HDMI על מנת להינות מצלילים עמוקים ועשירים.

חיבור למכשיר חיצוני דרך A HDMI

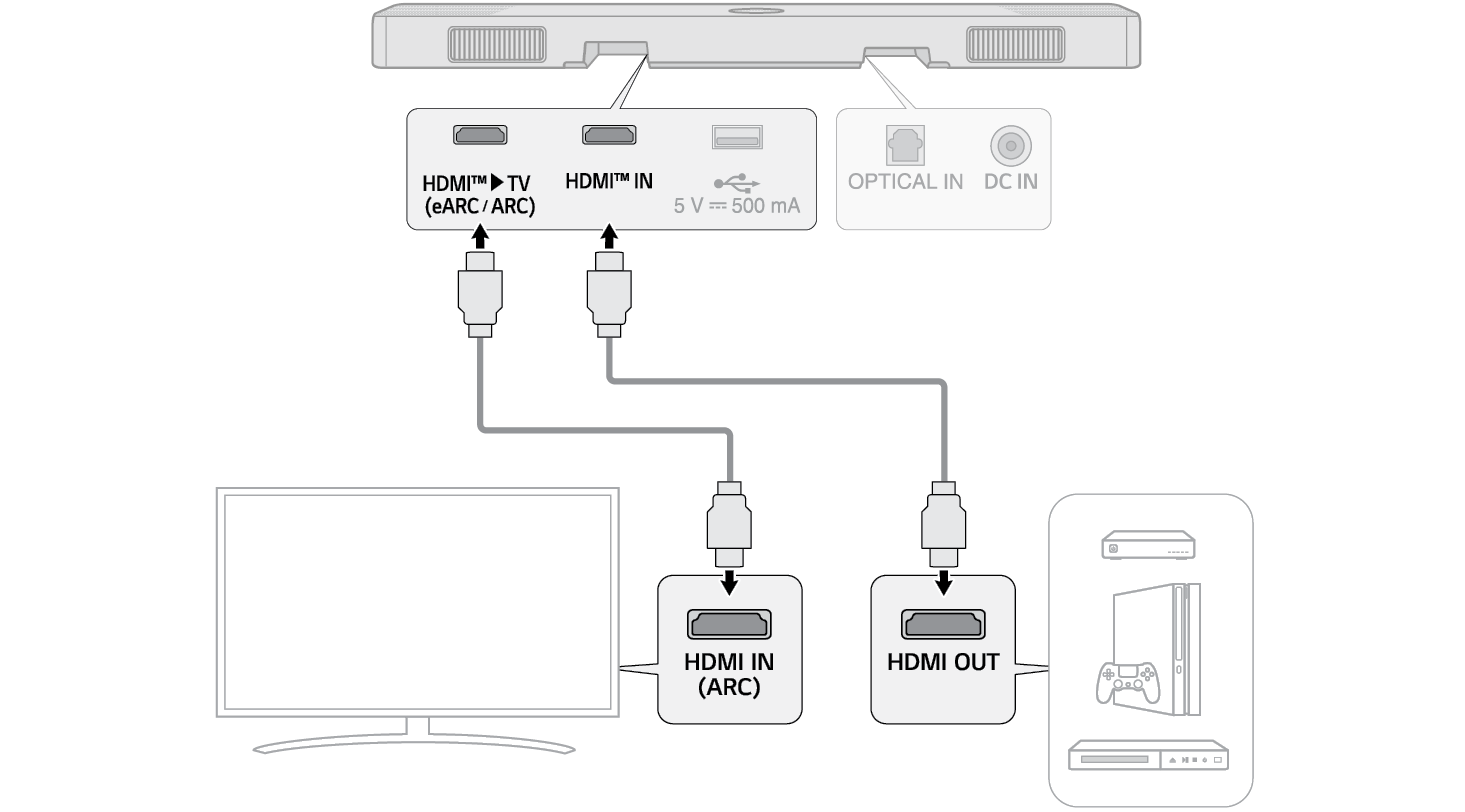

  1. a חבר מכשיר חיצוני כגון ממיר, DVD או נגן Blu-ray. עקוב אחר התמונות הבאות, חבר את כניסת HDMI OUT של המכשיר לכניסת HDMI™ IN בגב המוצר.
  2. b השתמש בכבל HDMI, לחיבור כניסת HDMI™ d TV(eARC / ARC)‎ בגב המוצר לכניסת HDMI IN (ARC)‎ של הטלוויזיה.

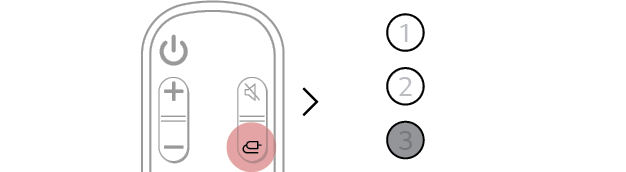

  1. c לחץ על לחצן (פונקציה) Function14709.png מספר פעמים עד שחיווי LED1 ו-LED3 נהפך ללבן.



  1. d לאחר חיבור מוצלח של המכשיר החיצוני למוצר, ניתן להאזין לקול המופק מהמכשיר.


3907.png הערה
  • אודיו Dolby Atmos® או DTS:X® תומך ב-3.1.3 ערוצים. לאחר חיבור רמקולים אלחוטיים, קיימץ תמיכה גם ב-5.1.3 ערוצים.
  • יש לבדוק את הגדרות יציאת האודיו בתפריט הגדרות של המכשיר החיצוני (לדוגמא נגן Blu-ray או טלוויזיה). יש להגדיר את יציאת האודיו למצב [No encoding], [Bitstream], [Auto], או [Pass through]. למידע נוסף אודות הגדרת היציאה, עיין במדריך למשתמש של המכשיר החיצוני.
  • השתמש בכבל מאושר עם לוגו HDMI.

חיבור למכשיר חיצוני דרך B HDMI

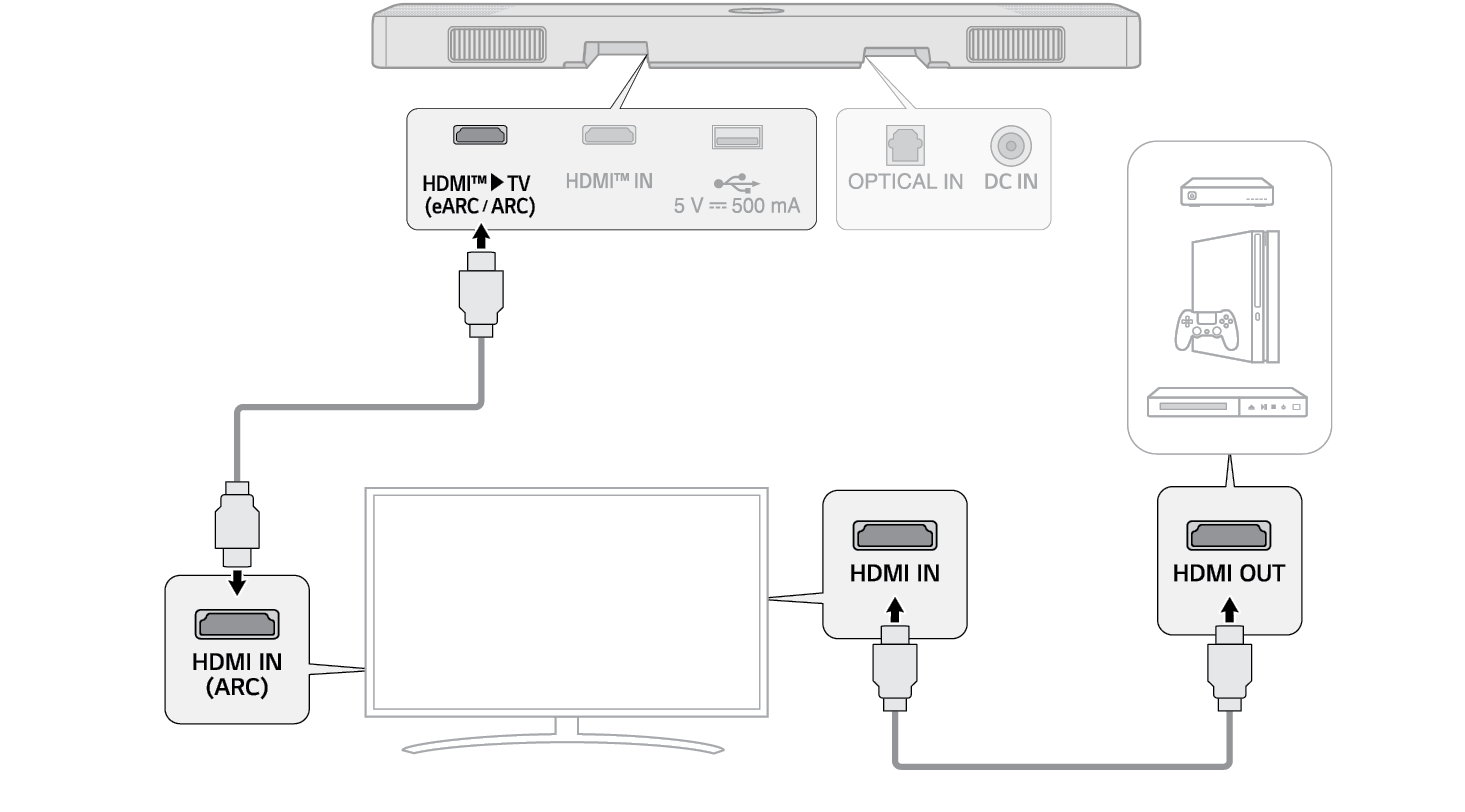

  1. a חבר מכשיר חיצוני כגון ממיר, DVD או נגן Blu-ray. עקוב אחר התמונות הבאות, וחבר את מסוף HDMI OUT של המכשיר אל מסוף HDMI IN בטלוויזיה.
  2. b השתמש בכבל HDMI, חבר את מסוף HDMI™dTV (eARC / ARC)‎ בגב המוצר אל מסוף HDMI IN (ARC)‎ בטלוויזיה.

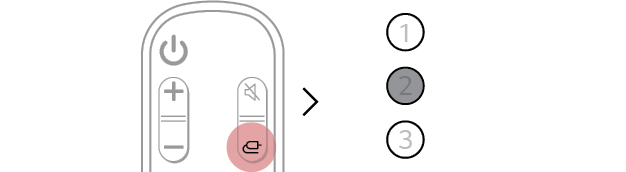

  1. c לחץ על לחצן (פונקציה) Function14739.png מספר פעמים עד שחיווי LED1 ו-LED2 יוארו בלבן.



  1. d לאחר חיבור מוצלח של המכשיר החיצוני למוצר, ניתן להאזין לקול המופק מהמכשיר.


12038.png הערה
  • ייתכן שלא יופק קול בהתאם למפרט הטלוויזיה המחוברת. מומלץ לחבר את המכשיר החיצוני ישירות אל המוצר. (, בעמוד “חיבור למכשיר חיצוני דרך A HDMI” בעמוד 41.)
