Wi-Fi SOUND BAR
התקנה

Sound Bar Quick Guide

חיבור המוצר

ניתן ליהנות מקול עשיר יותר על ידי חיבור מקרן הקול לסאבוופר אלחוטי.

חיבור אוטומטי של הסאבוופר האלחוטי

בסיום ההתקנה, הסאבוופר האלחוטי יתחבר אוטומטית למקרן הקול. חבר את מקרן הקול לסאבוופר בסדר הבא:

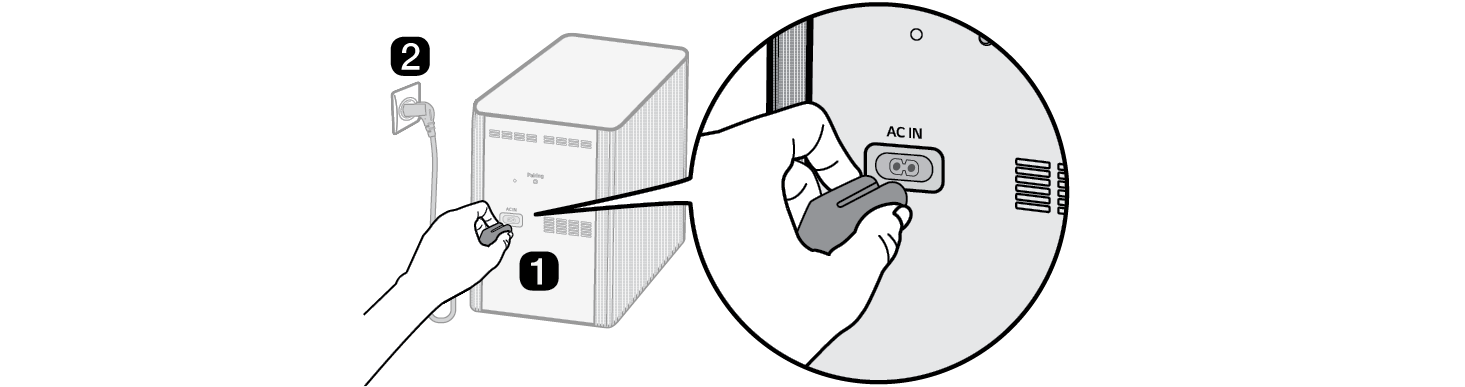

  1. a חבר את כבל החשמל לסאבוופר האלחוטי.
  2. b חבר את הקצה השני של כבל החשמל של הסאבוופר האלחוטי לשקע חשמל.

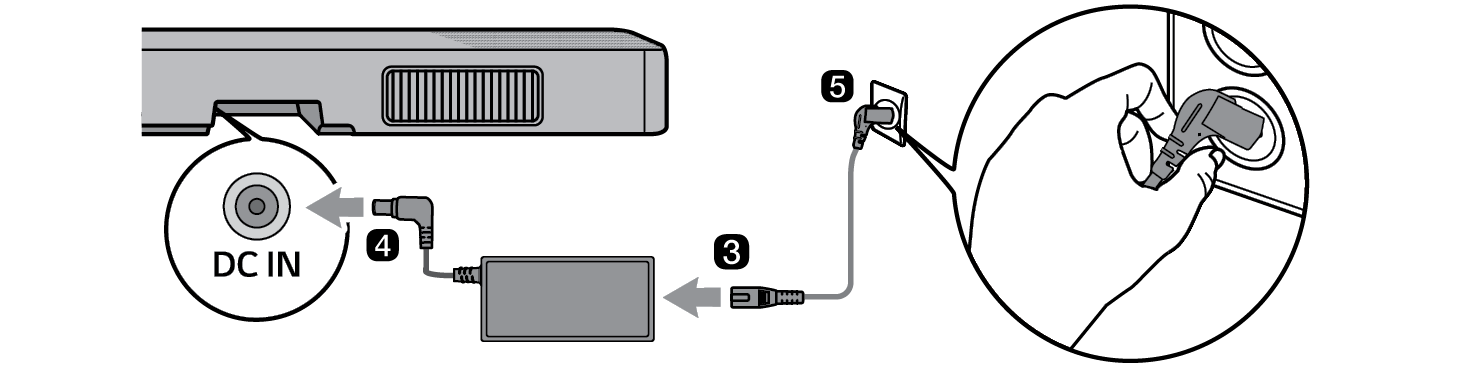

  3. c חבר את כבל החשמל למתאם AC.
  4. d חבר את כבל מתאם AC למסוף DC IN (כניסת מתאם AC) בגב המוצר.
  5. e חבר את הקצה השני של כבל החשמל המחובר למתאם AC לשקע חשמל.




  1. f לאחר יצירת חיבור מוצלח, נדלק לד ירוק בסאבוופר האלחוטי.


9579.png הערה
  • יש להקפיד להשתמש במתאם AC המסופק. שימוש בכל מתאם AC אחר עלול לגרום לתקלה ויבטל את אחריות המוצר.

בדיקת החיבור בעזרת לד מקרן הקול

ניתן לראות את מצב החיבור בהתאם לתצוגת לד מקרן הקול

צבע לד

סטטוס

ירוק מהבהב

מתבצע חיבור

ירוק

חיבור מוצלח

אדום

חיבור לא מוצלח, או הסאבוופר נמצא במצב המתנה

כבוי

כבל החשמל לא מחובר

חיבור ידני של הסאבוופר האלחוטי

אם נדלק לד אדום בסאבוופר האלחוטי, זה מציין שמקרן הקול אינו מחובר לסאבוופר. במקרה זה, חבר אותם בסדר הבא:

  1. a לחץ על לחצן הפעלה/כיבוי5385.png במקרן הקול לכיבוי היחידה.

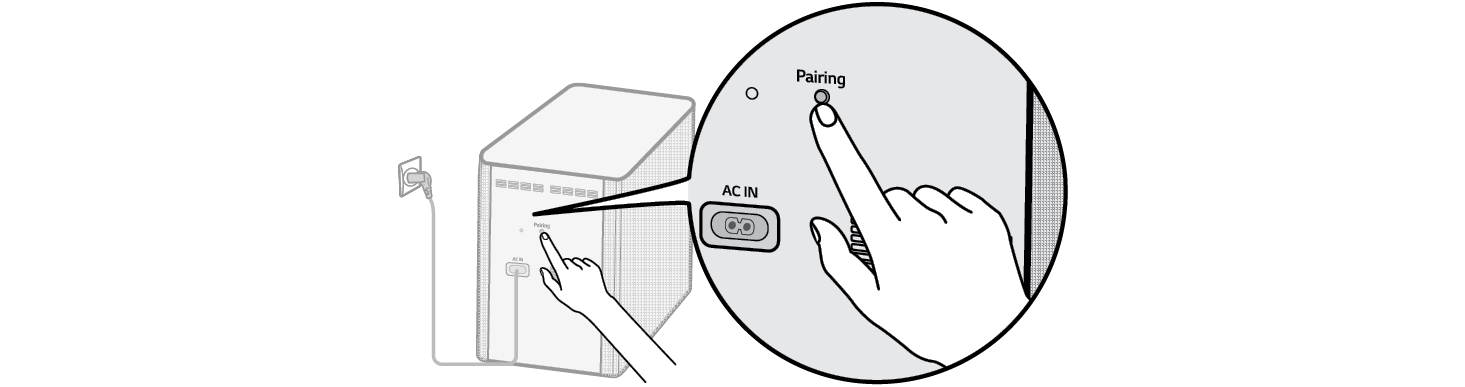

  2. b לחץ על לחצן (קישור) Pairing בסאבוופר האלחוטי. בדוק באם לד הסאבוופר מהבהב בירוק. אם עדיין מוצג לד אדום בסאבוופר האלחוטי, לחץ והחזק שוב את הלחצן בגב הסאבוופר.



  1. c לחץ על לחצן הפעלה/כיבוי5411.png במקרן הקול להפעלה.
  2. d לאחר יצירת חיבור מוצלח, נדלק לד ירוק בסאבוופר האלחוטי.


5440.png הערה
  • יש להתקין את מקרן הקול קרוב ככל האפשר לסאבוופר האלחוטי. ככל שהמרחק בין מקרן הקול והסאבוופר האלחוטי קרוב יותר, כך איכות הקול תהיה טובה יותר.
  • יש לוודא שלא קיים כל מכשול בין מקרן הקול והסאבוופר האלחוטי.

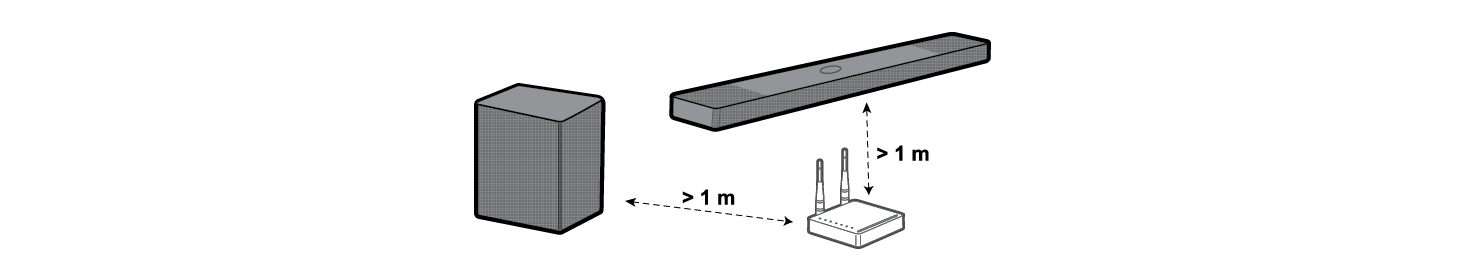

  • למניעת הפרעות אלחוטיות, יש לשמור על מרק של לפחות 1 מטר בין מקרן הקול או הסאבוופר האלחוטי וכל ציוד היקפי אחר אשר מחולל גלים אלקטרומגנטיים (כגון, נתב אלחוטי, תנור מיקרוגל וכדומה).


חבר את הרמקולים האחוריים אל הרסיבר האלחוטי (SPQ8-S, נמכר בנפרד)

חיבור אוטומטי

בסיום ההתקנה, הרסיבר האלחוטי יתחבר אוטומטית למקרן הקול. חבר את מקרן הקול לרסיבר האלחוטי בסדר הבא:

  1. a חבר את כבלי הרמקולים תוך התאמת המסופים ברמקולים האחוריים (שמאל,ימין). חבר את הכבל עם הפסים השחורים לכניסת מינוס ואת הכבל האחר לכניסת הפלוס.
  2. b חבר את כבלי הרמקול בגב הרמקולים (שמאל, ימין) לרסיבר האלחוטי.

צבע כניסת רסיבר

מצב רמקול

כחול

L שמאל אחורי

אפור

R ימי אחורי



  1. c חבר את כבל החשמל לרסיבר האלחוטי.
  2. d חבר את הקצה השני של כבל החשמל של הרסיבר האלחוטי לשקע חשמל.
  3. e לחץ על לחצן הפעלה/כיבוי5488.png במקרן הקול להפעלה.
  4. f לאחר יצירת חיבור מוצלח, נדלק לד ירוק בקדמת הרסיבר האלחוטי.


5521.png הערה
  • יש להשתמש רק עם הרמקולים המסופקים עם המוצר. שימוש ברמקולים אחרים עלול לגרום לתקלה.
  • יש לחבר את כבלי הרמקול לכניסות התואמות. יש לחבר את כבל פלוס לכניסת פלוס ואת כבל מינוס לכניסה מינוס. חיבור שגוי יגרום לעיוות קול או לאי הפקת קול באס.
  • חבר את המוצר לרמקולים ולכבלים המסופקים בעת רכישת המוצר.
  • אם תחבר את המוצר לרמקולים או לכבלים שאינם אלה שסופקו בעת רכישת המוצר, עלולה להיות ירידה באיכות הקול או שתתרחש תקלה ברמקולים.
  • בעת חיבור רמקולים למוצר, חבר רק רמקול אחד לשקע היציאה המתאים לרמקול.
  • אם תחבר מספר רמקולים לשקע יציאה אחד, זה עלול לגרום לתקלה במוצר או ברמקולים.

בדיקת סטטוס חיבור בעזרת צבע הלד

ניתן לבדוק את מצב החיבור בעזרת הלד הנמצא בקדמת הרסיבר האלחוטי.

צבע לד

סטטוס

ירוק מהבהב

מתבצע חיבור

ירוק

חיבור מוצלח

אדום

חיבור לא מוצלח, או הרסיבר נמצא במצב המתנה

כבוי

כבל החשמל לא מחובר

חיבור ידני

אם נדלק לד אדום בקדמת הרסיבר האלחוטי, זה מציין שמקרן הקול לא מחובר לרסיבר. במקרה זה, חבר אותם בסדר הבא:

  1. a לחץ על לחצן הפעלה/כיבוי5544.png במקרן הקול לכיבוי היחידה.

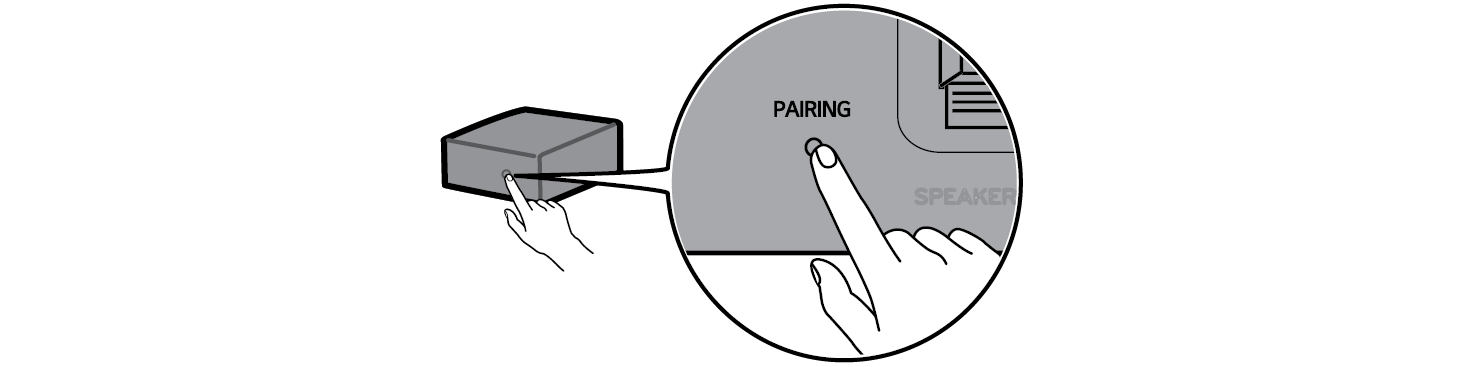

  2. b לחץ על לחצן PAIRING בגב הרסיבר האלחוטי. בדוק האם הלד בקדמת הרסיבר האלחוטי מהבהב בירוק.



  1. c לחץ על לחצן הפעלה/כיבוי5568.png במקרן הקול להפעלה.
  2. d לאחר יצירת חיבור מוצלח, נדלק לד ירוק בקדמת הרסיבר האלחוטי.


5594.png הערה
  • יש להרחיק את הרמקולים האחוריים לפחות 30 ס"מ מהטלוויזיה או המסך.

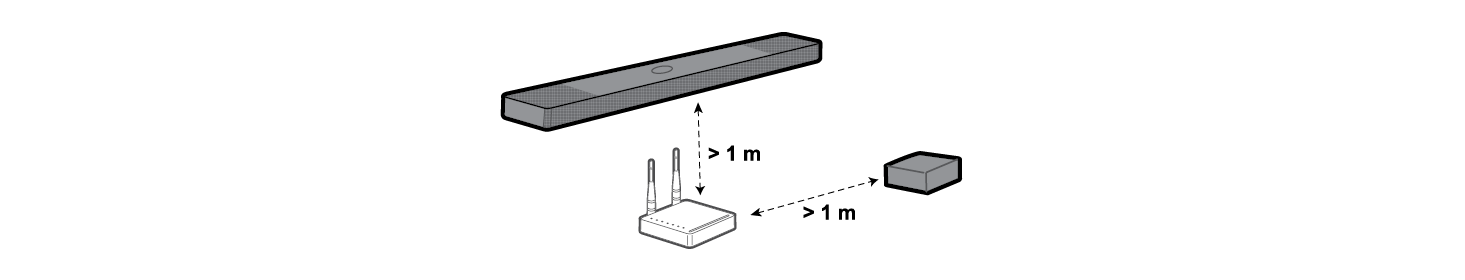

  • למניעת הפרעות אלחוטיות, יש לשמור על מרק של לפחות 1 מטר בין מקרן הקול או הרסיבר האלחוטי וכל ציוד היקפי אחר אשר מחולל גלים אלקטרומגנטיים (כגון, נתב אלחוטי, תנור מיקרוגל וכדומה).


חיבור טבעת Ferrite (אופציונלי)

ייתכן שטבעת טבעת Ferrite לא תהיה כלולה במארז בהתאם לתקן המקומי.

חיבור טבעת טבעת Ferrite לכבלי הרמקול.

חבר את טבעת ה-Ferrite לכבלים להפחתת רעשי רדיו.

  1. a משוך את חלק [a] לפתיחת טבעת ה-Ferrite.
  2. b גלול פעמיים את כבלי רמקול הרסיבר האלחוטי סביב טבעת ה-Ferrite. נדרש מרחק של לפחות 18 ס"מ בין הרסיבר האלחוטי וטבעת ה-Ferrite.
  3. c סגור את טבעת ה-Ferrite עד לשמיעת קליק.



הגדרת צליל סראונד

פונקציית צליל סראונד מאפשר לך להאזין לצליל 3D סוחף המופק על ידי ערוצי אודיו מרובים מהרמקולים, ללא תלות בערוצים של התוכן המקורי שהוקלט.

לדוגמא, אם תאזין למוסיקה שהוקלטה בערוצים 2.0 עם אפקטי קול סטנדרטים כאשר הרמקולים האלחוטיים האחוריים מחוברים, ניתן לשמוע את ההבדלים הבאים:

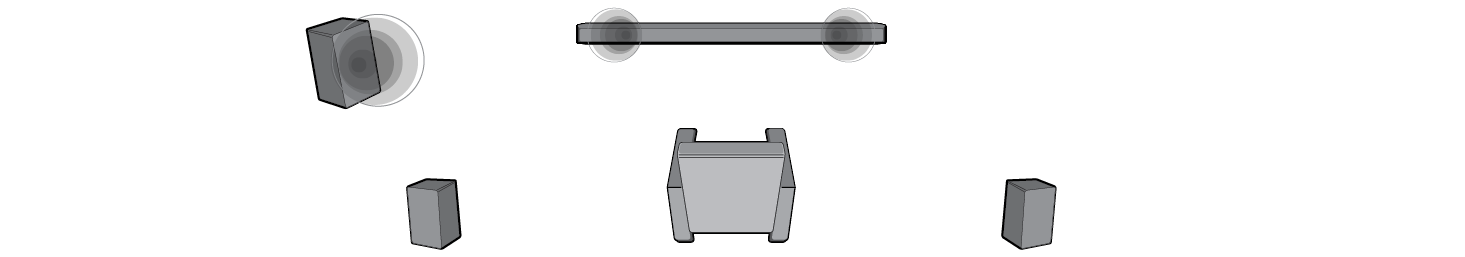

כאשר הסראונד כבוי


כאשר הסראונד מופעל



5683.png הערה

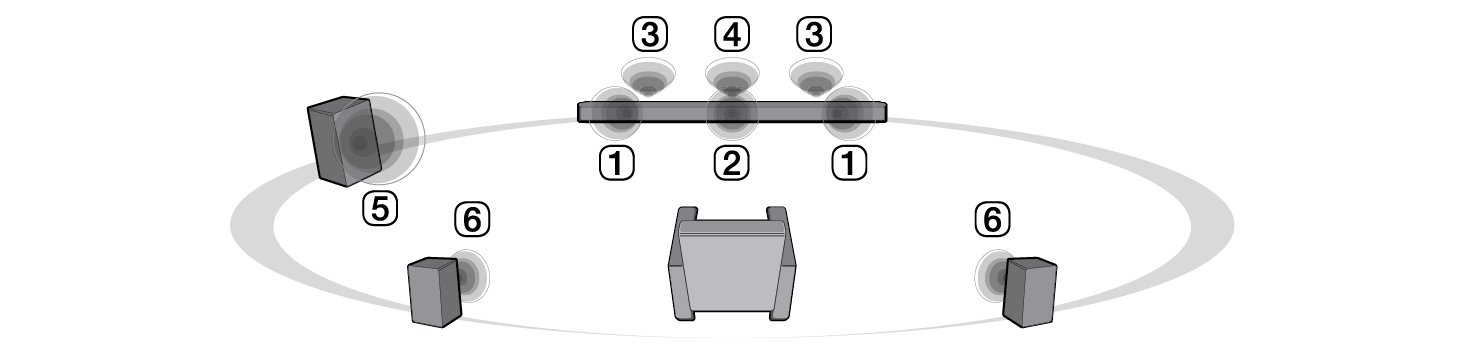

  • מיקומי הרמקולים:
  1. A רמקולים קדמיים
  2. B רמקול מרכזי
  3. C רמקולים עליונים לשמיעת קול מלמעלה
  4. D רמקול עליון מרכזי לשמיעת קול מלמעלה
  5. E סאבוופר
  6. F רמקולים אחוריים

כיבוי/הפעלה של צליל סראונד

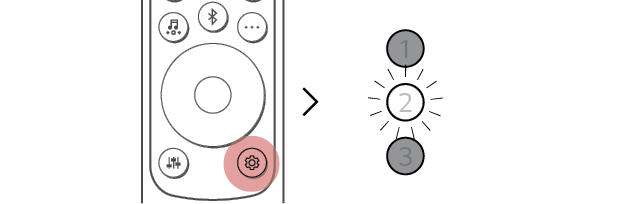

  1. a לחץ על לחצן Settings
    .LED2 יהבהב בלבן.

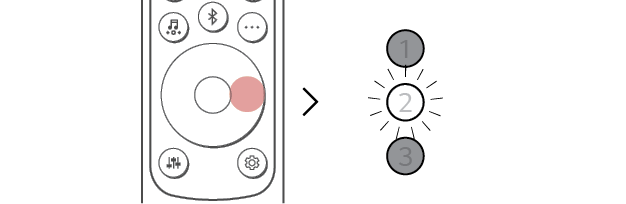

  1. b כאשר LED2 מהבהב, לחץ על לחצן (ימין) Right פעם אחת לבחירת הגדרת סראונד.

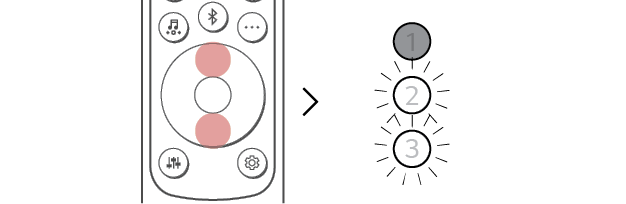

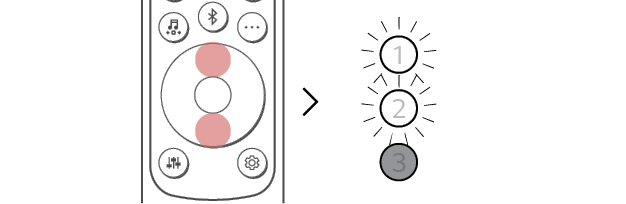

  1. c כאשר LED2 מהבהב, לחץ על לחצן (מעלה/מטה) Up/Down. אם ההגדרה של סראונד במצב מופעל, LED1 יהבהב בלבן. אם ההגדרה של סראונד במצב כבוי, LED3 יהבהב בלבן.


(מופעל)


(כבוי)


צליל הרמקול מבוסס על ערוצי הכניסה

אפקט קול

כניסה

יציאה

רמקולים אחוריים לא מחוברים

רמקולים אחוריים מחוברים

AI SOUND PRO

צליל מותאם אישית עם בינה מלאכותית

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים

STANDARD

הנאה מצליל אופטימלי.

2.0 ערוצים



5.1 ערוצים



7.1 ערוצים או יותר



7.1.4 ערוצים



MUSIC

ניתן ליהנות מצלילים יותר טובים ברמה המיטבית עבור מוסיקה.

2.0 ערוצים



5.1 ערוצים



7.1 ערוצים או יותר



7.1.4 ערוצים



CINEMA

צליל קולנוע 3D

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים

CLEAR VOICE PRO

מצב זה מייצר קול צלול, תוך שיפור איכות צליל הקול.

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים

SPORTS

קול ממשי כמו באצטדיון

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים

GAME

מיטוב קול למשחקים.

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים

BASS BLAST (BASS BLAST+)

צלילים עם באס מחוזק

2.0 ערוצים



5.1 ערוצים

7.1 ערוצים או יותר

7.1.4 ערוצים
