Sound Bar Quick Guide

Ürünün Bağlanması

Sound barı kablosuz subwoofer ile bağlayarak daha zengin bir sesin keyfini çıkarabilirsiniz.

Kablosuz subwoofer ile otomatik bağlantı

Kurulum tamamlandıktan sonra, kablosuz subwoofer sound bara otomatik olarak bağlanacaktır. Sound bar ile subwoofer bağlantısını aşağıdaki sırada yapın.

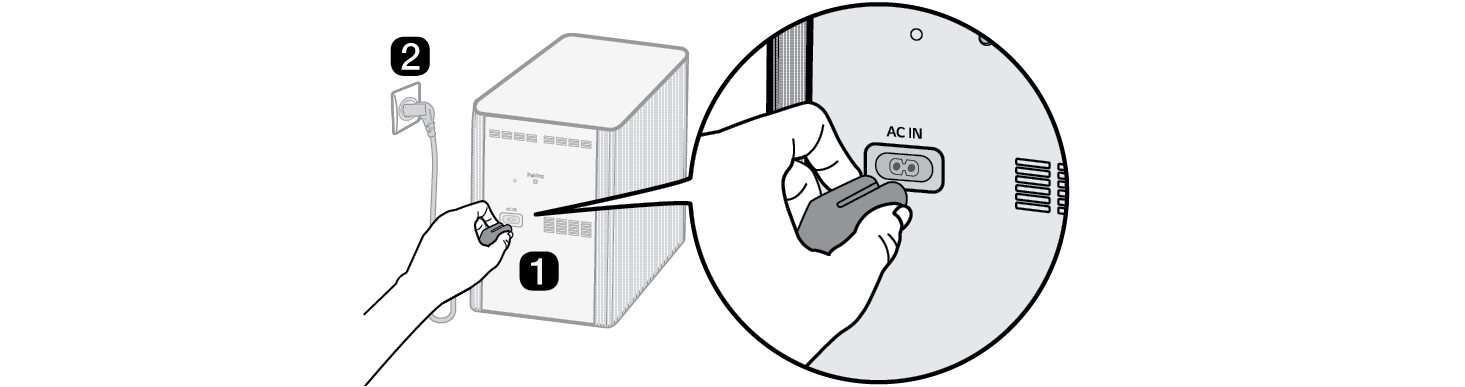

1. a Güç kablosunu kablosuz subwoofer’a takın.
2. b Kablosuz subwoofer’a takılı güç kablosunu bir prize takın.

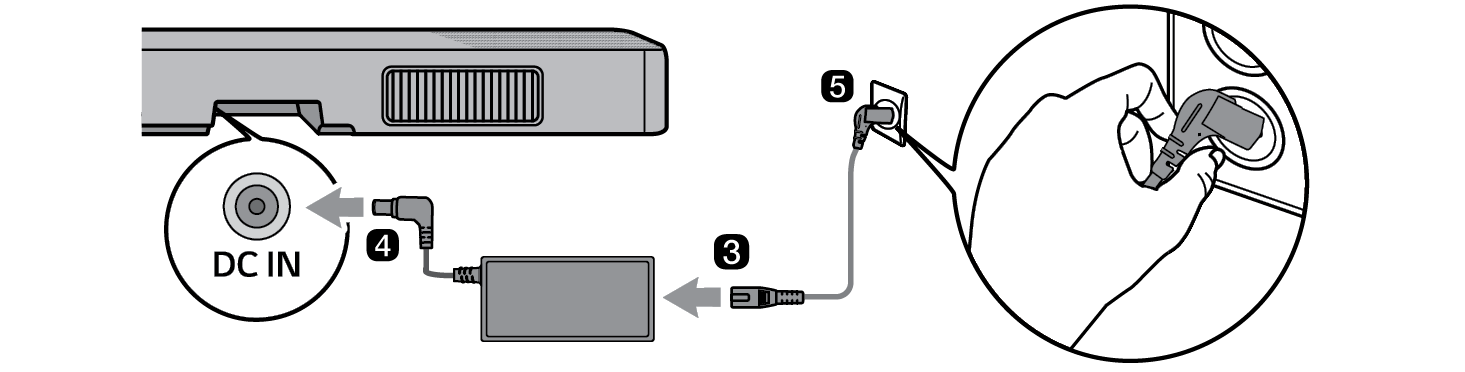

3. c Güç kablosunu AC adaptöre takın.
4. d AC adaptör kablosunu ürünün arkasındaki DC IN (AC adaptör girişi) ucuna takın.
5. e AC adaptöre takılı güç kablosunu bir prize takın.

1. f Bağlantı otomatik olarak sağlandığında, kablosuz subwoofer'daki LED'in yeşil renkte yandığını görürsünüz.

Not

Verilen AC adaptörü kullandığınızdan emin olun. Diğer AC adaptörlerin kullanımı düzgün çalışmamaya neden olabilir ve ürün garantisini geçersiz kılar.

Kablosuz subwoofer'daki LED ile bağlantının kontrolü

Kablosuz subwoofer'daki LED'e bakarak bağlantı durumunu kontrol edebilirsiniz.

LED Rengi	Durum
Yeşil renkte yanıp sönme	Bağlantı sürüyor
Yeşil	Başarıyla bağlandı
Kırmızı	Kötü bağlantı veya subwoofer beklemede
Kapalı	Güç kablosu bağlı değil

Kablosuz subwoofer’ın manuel bağlantısı

Kablosuz subwoofer'da kırmızı renkte bir LED görürseniz, bu durum sound barın subwoofer'a bağlı olmadığı anlamına gelir. Bu durumda bunları aşağıdaki sırayla bağlayın.

1. a Sound barı kapatmak için üzerindeki Güç düğmesine basın.

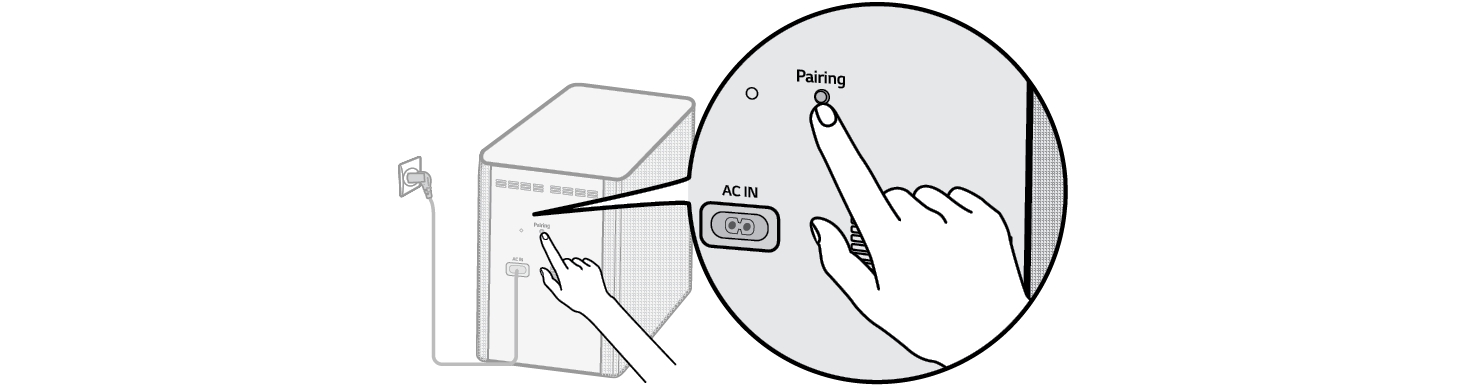

2. b Kablosuz subwoofer’ın arkasındaki Pairing düğmesine basın. Subwoofer’ın arkasındaki LED yeşil renkte yanıp sönüyor mu kontrol edin. Kablosuz subwoofer’da halen kırmızı renkte bir LED görüyorsanız, subwoofer arkasındaki düğmeyi tekrar basılı tutun.

1. c Sound barı açmak için üzerindeki Güç düğmesine basın.
2. d Bağlantı sağlandığında, kablosuz subwoofer'daki LED ışığın yeşil renkte yandığını görürsünüz.

Not

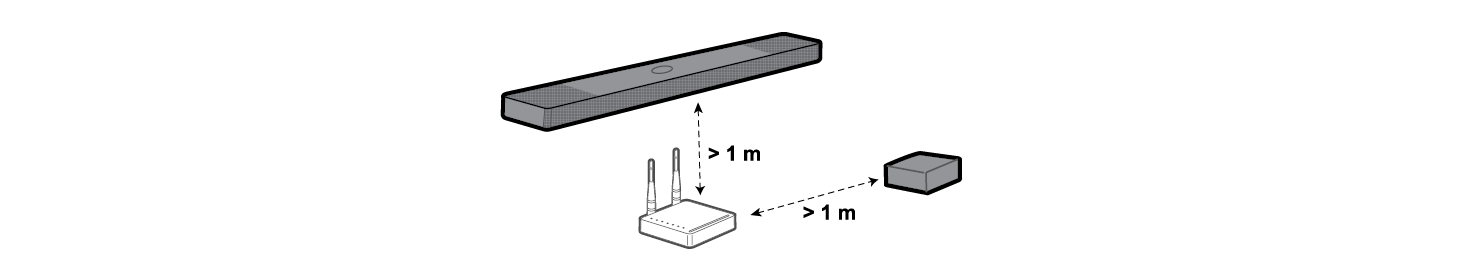

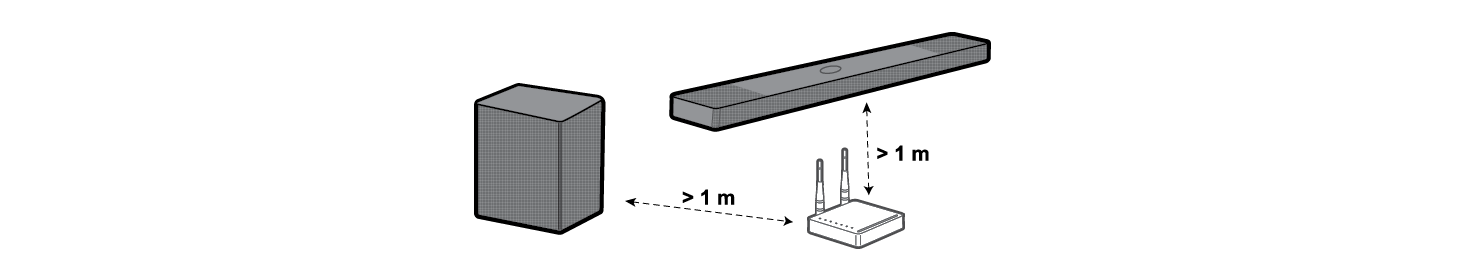

Sound barı kablosuz subwoofer’ın olabildiğince yakınına kurun. Sound bar ve kablosuz subwoofer arasındaki mesafe ne kadar az olursa, ses kalitesi de o kadar iyi olur. Lütfen sound bar kablosuz subwoofer arasında herhangi bir engel olmadığından emin olun. Kablosuz girişimi önlemek için sound bar veya subwoofer ile güçlü elektromanyetik dalgalar üreten çevresel cihazlar (ör. kablosuz yönlendiriciler, mikrodalga fırınlar vb.) arasına en az 1 m mesafe koyun.

Arka hoparlörlerin kablosuz alıcıya bağlanması (SPQ8-S, ayrı satılır)

Otomatik bağlantı

Kurulum tamamlandıktan sonra, kablosuz alıcı sound bara otomatik olarak bağlanacaktır. Sound bar ile kablosuz alıcı bağlantısını aşağıdaki sırada yapın.

1. a Hoparlör kablolarını arka hoparlörlerdeki (sol, sağ) ilgili uçlara bağlayın. Siyah şeritli kabloyu negatif uca ve diğer kabloyu pozitif uca bağlayın.
2. b Arka hoparlörlerdeki (sol, sağ) hoparlör kablolarını kablosuz alıcıya bağlayın.

Alıcı Uç Rengi	Hoparlör Konumu
Mavi	L Sol arka
Gri	R Sağ arka

1. c Güç kablosunu kablosuz alıcıya takın.
2. d Kablosuz alıcıya takılı güç kablosunu bir prize takın.
3. e Sound barı açmak için üzerindeki Güç düğmesine basın.
4. f Bağlantı otomatik olarak sağlandığında, kablosuz alıcının önündeki LED’in yeşil renkte yandığını görürsünüz.

Not

Lütfen yalnızca ürün ile birlikte verilen hoparlörleri kullanın. Başka hoparlörlerin kullanımı düzgün çalışmamaya neden olabilir. Hoparlör kablolarını ilgili uçlara bağlayın. Pozitif kabloyu pozitif uca ve negatif kabloyu negatif uca bağlayın. Yanlış şekilde bağlanan bir kablo sesi bozar veya bas sesleri üretmez. Ürünü, satın alırken birlikte verilen hoparlörlere ve kablolara bağlayın. Ürünü, satın alırken birlikte verilen hoparlörler ve kablolar haricinde unsurlara bağlarsanız, ses kalitesinde bozulma veya hoparlörde çalışamama durumu oluşabilir. Hoparlörleri ürüne bağladığınızda, hoparlöre uyan çıkış bağlantı noktasına yalnızca bir hoparlörü bağlayın. Bir çıkış bağlantı noktasına birden fazla hoparlör bağlarsanız, ürünün veya hoparlörün çalışmamasına neden olabilir.

LED rengi ile bağlantı durumunun kontrolü

Kablosuz alıcının önündeki LED’e bakarak bağlantı durumunu kontrol edebilirsiniz.

LED Rengi	Durum
Yeşil renkte yanıp sönme	Bağlantı sürüyor
Yeşil	Başarıyla bağlandı
Kırmızı	Kötü bağlantı veya alıcı beklemede
Kapalı	Güç kablosu bağlı değil

Manuel bağlantı

Kablosuz alıcının önünde kırmızı renkte bir LED görürseniz, bu durum sound barın alıcıya bağlı olmadığı anlamına gelir. Bu durumda bunları aşağıdaki sırayla bağlayın.

1. a Sound barı kapatmak için üzerindeki Güç düğmesine basın.

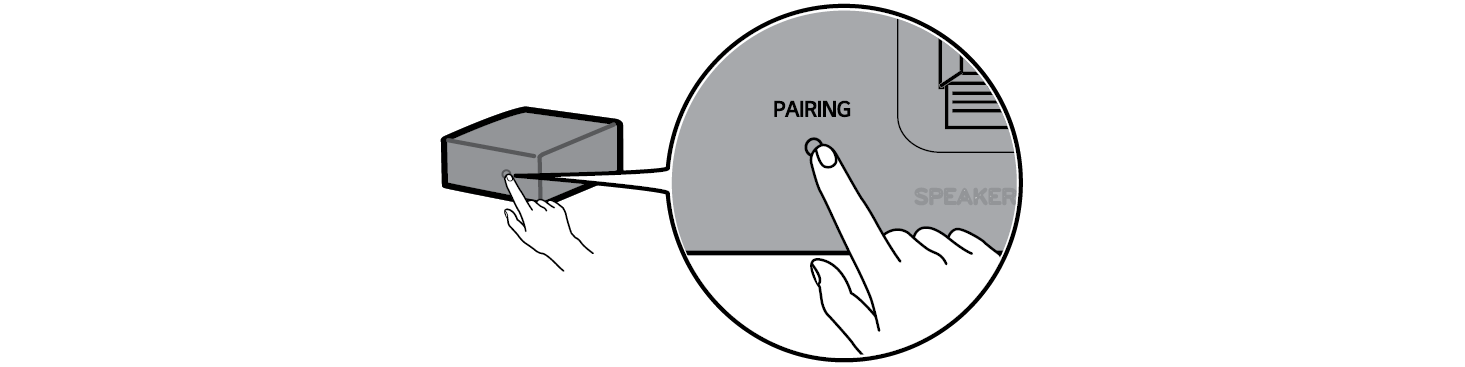

2. b Kablosuz alıcının arkasındaki PAIRING düğmesine basınız. Kablosuz alıcının arkasındaki LED yeşil renkte yanıp sönüyor mu kontrol edin.

1. c Sound barı açmak için üzerindeki Güç düğmesine basın.
2. d Bağlantı sağlandığında, kablosuz alıcının önündeki LED ışığın yeşil renkte yandığını görürsünüz.

Not

Arka hoparlörleri TV veya monitörden en az 30 cm uzakta tutun. Kablosuz girişimi önlemek için sound bar veya kablosuz alıcı ile güçlü elektromanyetik dalgalar üreten çevresel cihazlar (ör. kablosuz yönlendiriciler, mikrodalga fırınlar vb.) arasına en az 1 m mesafe koyun.

Ferrit çekirdeğin takılması (isteğe bağlı)

Ulusal standartlara göre bir ferrit çekirdek sağlanabilir.

Ferrit çekirdeğin hoparlör kablolarına takılması

Kablosuz gürültüsünü azaltmak için ferrit çekirdeği kablolara takın.

1. a Ferrit çekirdeği açmak için [a] Kısmını çekin.
2. b Kablosuz alıcının hoparlör kablolarını ferrit çekirdek etrafına iki kez sarın. Kablosuz alıcı ve ferrit çekirdek arasında yaklaşık 18 cm'lik mesafe gereklidir.
3. c Bir klik sesi duyana kadar ferrit çekirdeği kapatın.

Saran sesin ayarlanması

Saran ses fonksiyonu, orijinal kaydedilen içerikte kanallara bakılmaksızın, hoparlörlerden gelen birden fazla ses kanalı tarafından üretilen heyecan verici 3B sesi duymanızı sağlar.

Kablosuz arka hoparlörler bağlıyken 2.0 kanallarında standart ses efektleriyle kaydedilen müziği dinlerseniz, aşağıdaki farkı duyabilirsiniz.

Saran ses kapalıyken

Saran ses açıkken

Not

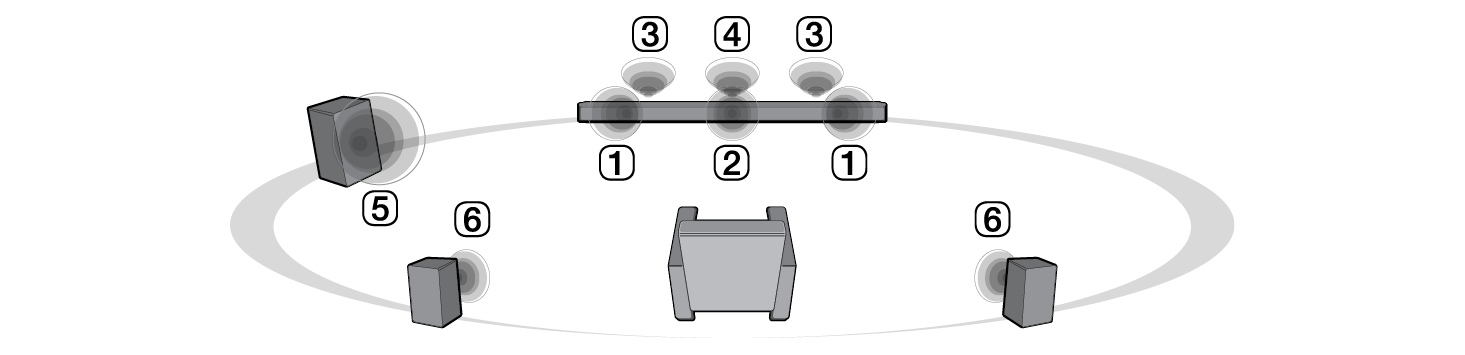

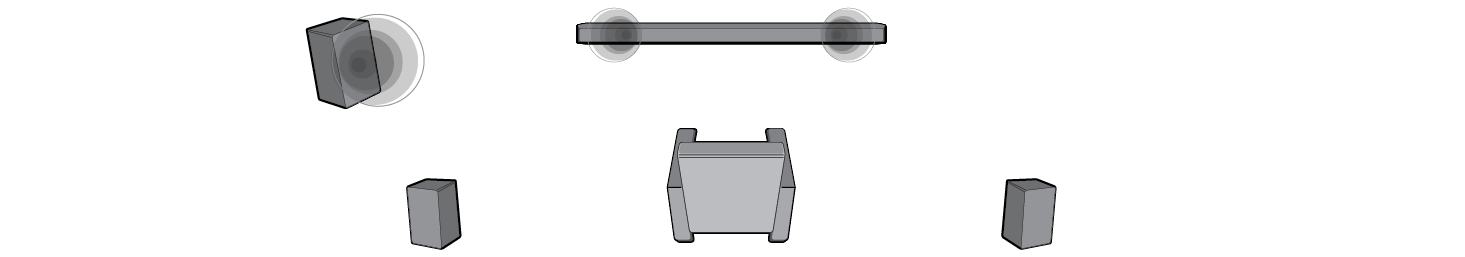

Hoparlör konumları aşağıdaki gibidir. A Ön hoparlörler B Orta hoparlör C Baş üstü sesi için üst hoparlörler D Baş üstü sesi için üst orta hoparlör E Subwoofer F Arka hoparlörler

Saran sesin açılması/kapatılması

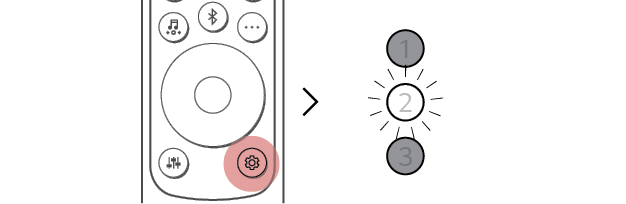

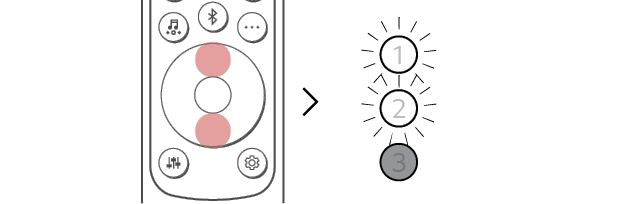

1. a Ayarlar düğmesine basın. LED2 beyaz renkte yanıp söner.

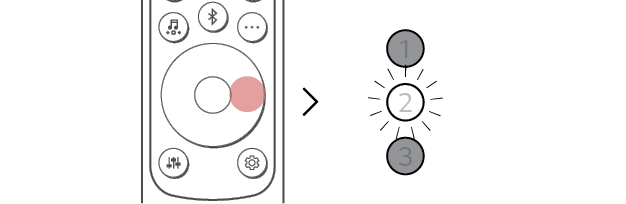

1. b LED2 yanıp sönerken, surround ses ayarını seçmek için Sağ düğmesine bir kez basın.

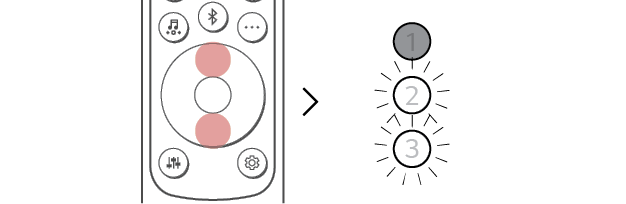

1. c LED2 yanıp sönerken, Yukarı/Aşağı düğmesine basın. Surround ses ayarı açıksa, LED1 beyaz renkte yanıp söner. Surround ayarı kapalıysa, LED3 beyaz renkte yanıp söner.

(Açık)

(Kapalı)

Giriş kanallarına bağlı hoparlör sesi

Ses Efektleri
Giriş	Çıkış
	Arka hoparlör bağlı değil	Arka hoparlör bağlı
AI SOUND PRO Yapay zeka ile özelleştirilen ses
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
STANDARD Optimize edilmiş sesin keyfini çıkarabilirsiniz.
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
MUSIC Müzik için optimize edilmiş daha iyi sesin keyfini sürebilirsiniz.
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
CINEMA Sinematik 3B ses
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
CLEAR VOICE PRO Konuşma sesinin kalitesini artıran temiz konuşma sesi
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
SPORTS Stadyum içerisindeymiş gibi gerçekçi bir ses
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
GAME Oyun için optimize edilen ses
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
BASS BLAST (BASS BLAST+) Bas sesleri desteklenen ses
2.0 kanal
5.1 kanal
7.1 kanal veya üstü
7.1.4 kanal
