Саундбар з бездротовим підключенням
Підключення до зовнішнього пристрою

Sound Bar Quick Guide

Підключення кабелем HDMI

Підключіть телевізор та зовнішній пристрій (ігрову консоль, DVD-програвач тощо) кабелем HDMI і насолоджуйтесь глибоким та насиченим звучанням.

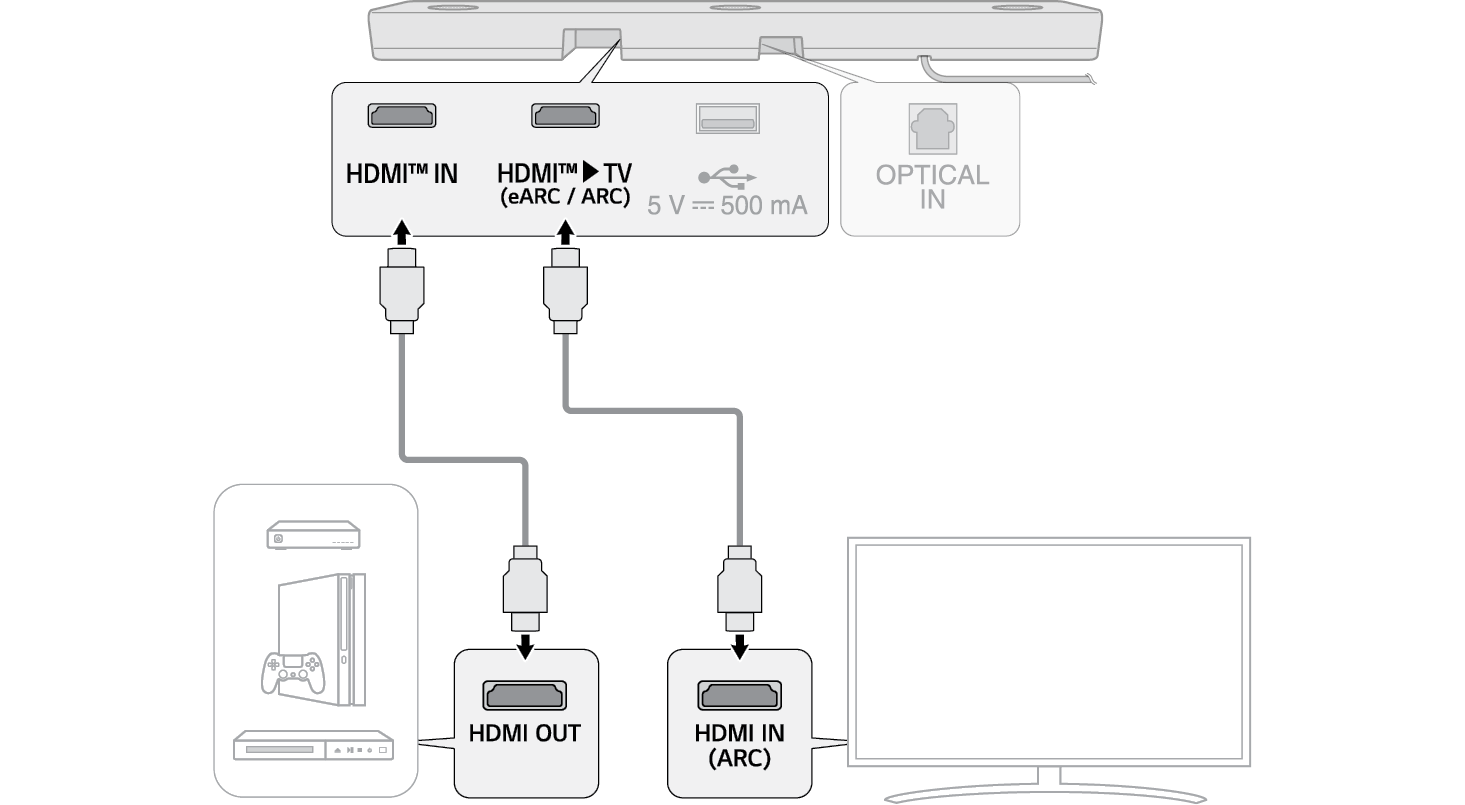

Підключення зовнішнього пристрою по HDMI A

  1. a Підключіть зовнішній пристрій, наприклад програвач DVD або Blu-ray. Відповідно до наведеного нижче рисунка з'єднайте роз'єм HDMI OUT на пристрої та роз'єм HDMI™ IN ззаду виробу.
  2. b Підключіть кабель HDMI до роз'єму HDMI™ d TV (eARC / ARC) ззаду цього виробу і до роз'єму HDMI IN (ARC) на телевізорі.

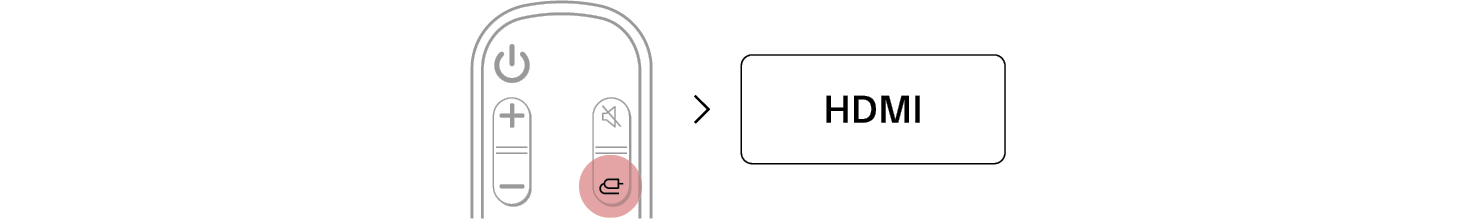

  1. c Натискайте кнопку Функція4321.png декілька разів до появи на дисплеї "HDMI".



  1. d Після правильного підключення зовнішнього пристрою до виробу ви зможете слухати звук з пристрою. Під час програвання відео з технологією Dolby Atmos® або DTS:X®, на дисплеї відображається "DOLBY ATMOS" або "DTS:X".


12585.png Примітка
  • Аудіо Dolby Atmos® або DTS:X® підтримує 3.1.3 каналів. Коли підключені бездротові задні динаміки, підтримується 5.1.3 каналів.
  • Перевірте параметри аудіовиходу в меню налаштування вашого зовнішнього пристрою (наприклад програвача Blu-ray або телевізора). Аудіовихід має бути встановленим на [Без кодування], [Цифровий потік], [Авто] або [Прохідний]. Для отримання додаткової інформації щодо налаштування виходу див. посібник користувача зовнішнього пристрою.
  • Використовуйте сертифікований кабель з логотипом HDMI.

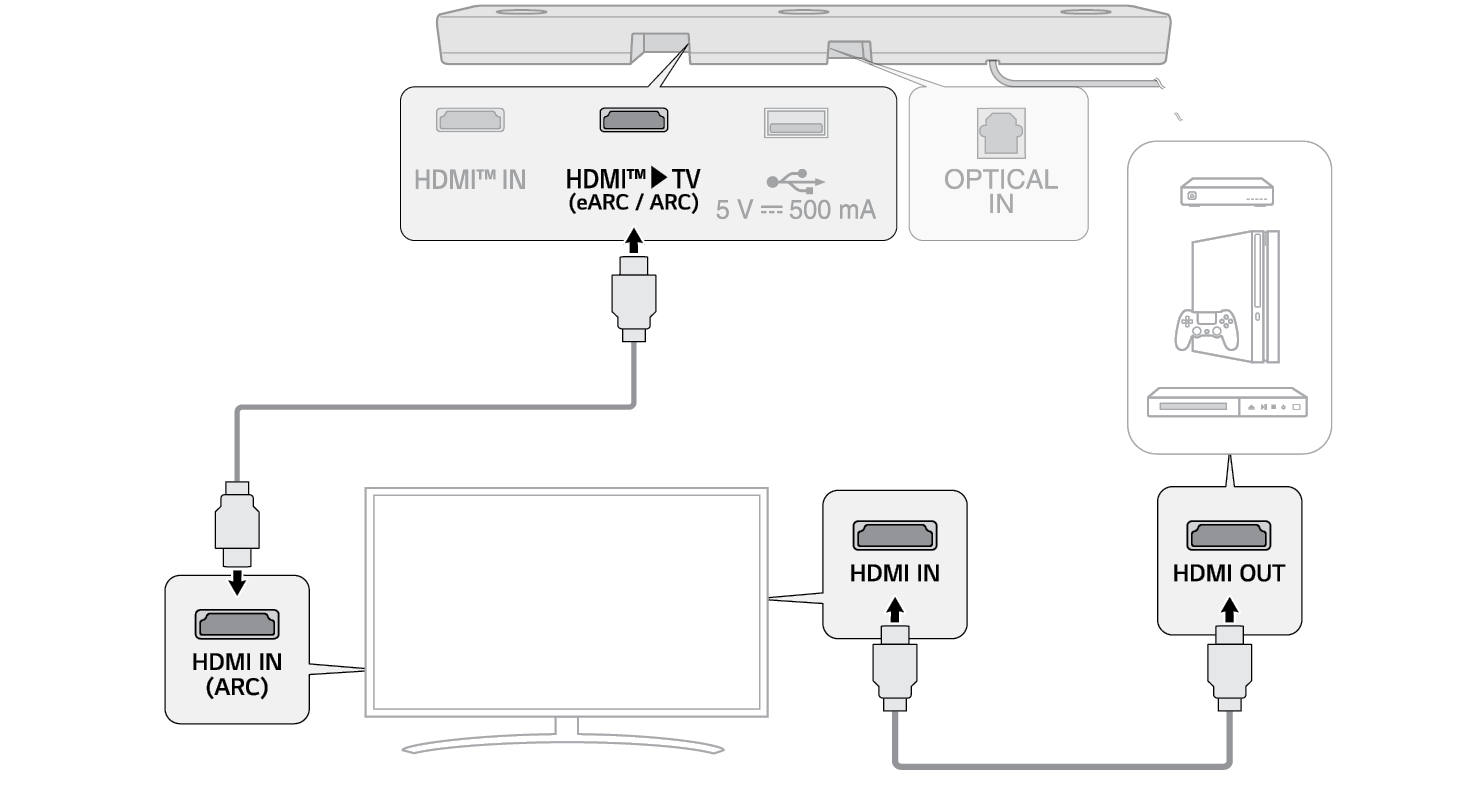

Підключення зовнішнього пристрою по HDMI B

  1. a Підключіть зовнішній пристрій, наприклад телевізійну приставку, програвач DVD або Blu-ray. Відповідно до наведеного нижче рисунка з'єднайте роз'єм HDMI OUT на пристрої та роз'єм HDMI IN на телевізорі.
  2. b Підключіть кабель HDMI до роз'єму HDMI™ d TV (eARC / ARC) ззаду пристрою та до роз'єму HDMI IN (ARC) на телевізорі.



  1. c Натискайте кнопку Функція24539.png декілька разів до появи на дисплеї "OPT/HDMI ARC".



  1. d Після правильного підключення зовнішнього пристрою до виробу ви зможете слухати звук з пристрою.


22961.png Примітка
  • Залежно від специфікацій підключеного телевізора звук може не виводитися. Зовнішній пристрій рекомендується підключати безпосередньо до цього пристрою. ([ Див. "Підключення зовнішнього пристрою по HDMI A" на сторінці 35.)
