Sound Bar Quick Guide

Connexió amb un cable HDMI

Connecteu el televisor i el dispositiu extern (videoconsola, reproductor de DVD, etc.) amb un cable HDMI i gaudiu d’un so profund i millorat.

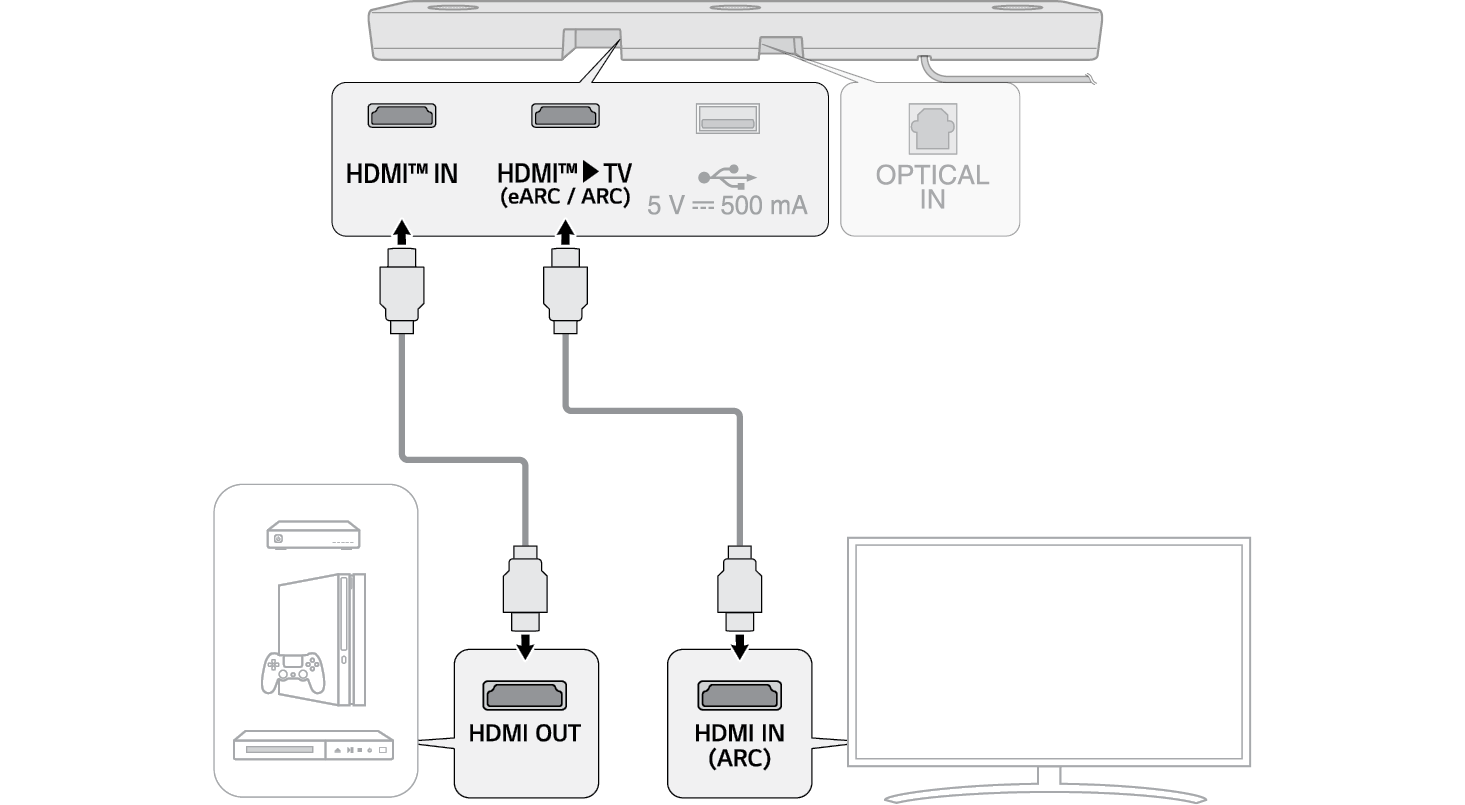

Connexió d’un dispositiu extern mitjançant HDMI A

1. a Connecteu un dispositiu extern, com ara un reproductor de DVD o de Blu-ray. Seguint la imatge de sota, connecteu el terminal HDMI OUT del dispositiu al terminal HDMI™ IN de la part posterior producte.
2. b Amb el cable HDMI, connecteu el terminal HDMI™ d TV (eARC / ARC) de la part posterior del producte al terminal HDMI IN (ARC) del televisor.

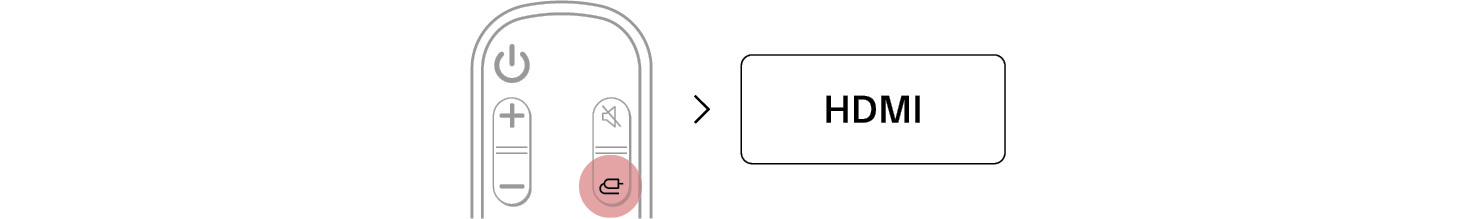

1. c Premeu el botó Funció repetidament fins que aparegui “HDMI” al visualitzador d’estat.

1. d Quan el dispositiu extern es connecti correctament al producte, podreu escoltar el so del dispositiu. En reproduir el vídeo amb la tecnologia Dolby Atmos® o DTS:X®, apareixerà “DOLBY ATMOS” o “DTS:X” al visualitzador d’estat.

Nota

L’àudio Dolby Atmos® o DTS:X® admet canals 3.1.3. Quan els altaveus posteriors estan connectats, s’admeten canals 5.1.3. Comproveu els ajustos de sortida d’àudio en el menú de configuració del dispositiu extern (p. ex. reproductor de Blu-ray o televisor). La sortida d’àudio ha d’estar configurada en [No encoding], [Bitstream], [Auto], o [Pass through]. Per a més informació sobre com ajustar la sortida, consulteu el manual de l’usuari del dispositiu extern. Utilitzeu un cable certificat amb el logotip HDMI.

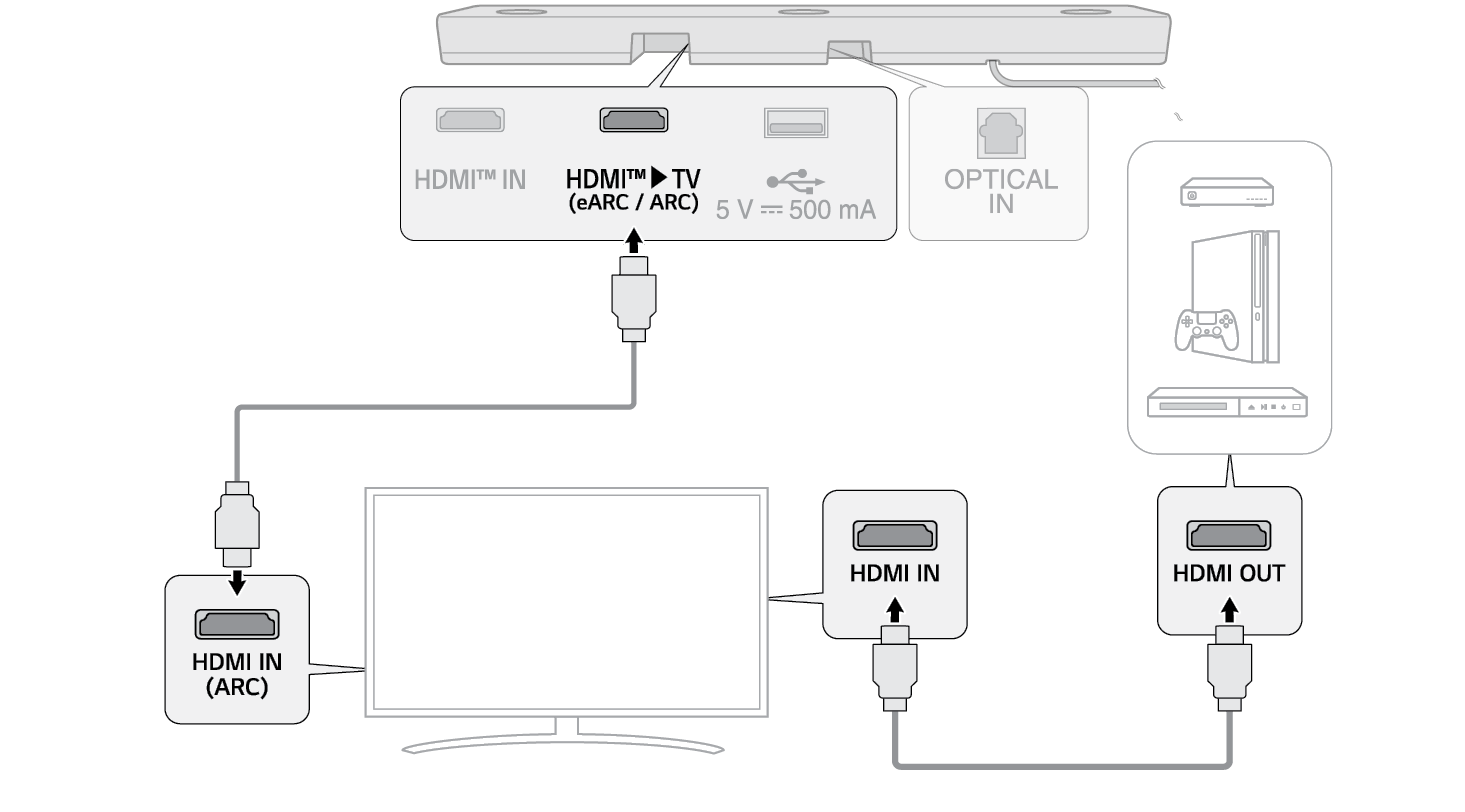

Connexió d’un dispositiu extern mitjançant HDMI B

1. a Connecteu un dispositiu extern, com ara un descodificador d’internet o un reproductor de DVD o de Blu-ray. Seguint la imatge de sota, connecteu el terminal HDMI OUT del dispositiu al terminal HDMI IN del televisor.
2. b Amb el cable HDMI, connecteu el terminal HDMI™ d TV (eARC / ARC) de la part posterior del producte al terminal HDMI IN (ARC) del televisor.

1. c Premeu el botó Funció repetidament fins que aparegui “OPT/HDMI ARC” al visualitzador d’estat.

1. d Quan el dispositiu extern es connecti correctament al producte, podreu escoltar el so del dispositiu.

Nota

És possible que no hi hagi so depenent de les especificacions del televisor connectat. Es recomana connectar el dispositiu extern directament al producte. ([ Consulteu “Connexió d’un dispositiu extern mitjançant HDMI A” a la pàgina 35.)
