Sound Bar Quick Guide

Spajanje pomoću HDMI kabela

Povežite TV i vanjski uređaj (igraću konzolu, DVD player, itd.) HDMI kabelom i uživajte u dubokom i bogatom zvuku.

Spajanje vanjskog uređaja koristeći HDMI A

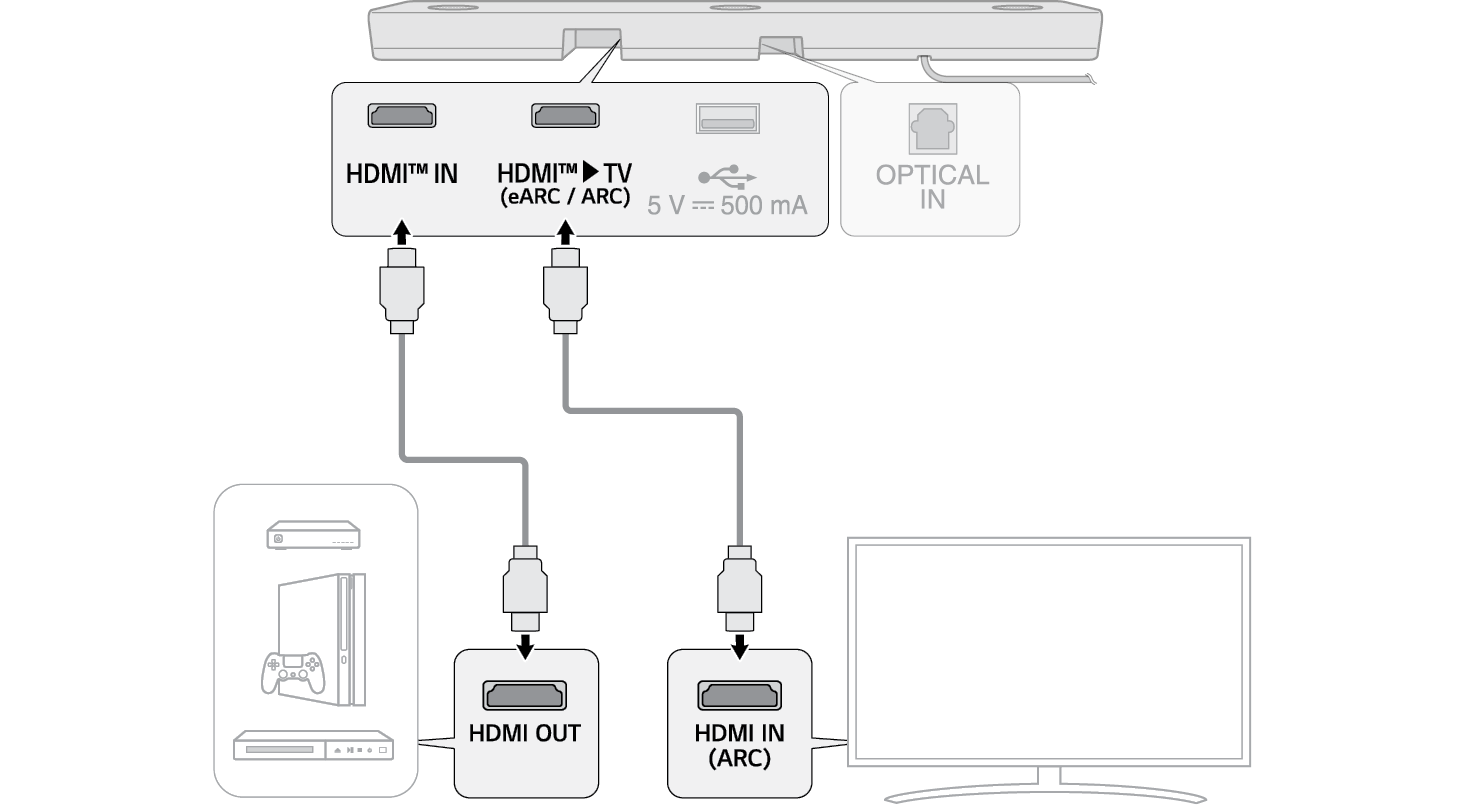

1. a Spojite vanjski uređaj kao što je DVD ili Blu-ray reproduktor. Slijedeći donju sliku, povežite priključak HDMI OUT uređaja s priključkom HDMI™ IN na stražnjoj strani proizvoda.
2. b Koristeći HDMI kabel, povežite priključak HDMI™ d TV (eARC / ARC) na stražnjoj strani proizvoda s priključkom HDMI IN (ARC) na televizoru.

1. c Pritišćite Funkcijski gumb opetovano dok se na zaslonu statusa ne pojavi „HDMI“.

1. d Kada je vanjski uređaj ispravno spojen na proizvod, možete slušati zvuk s proizvoda. Pri reprodukciji video zapisa s tehnologijom Dolby Atmos® ili DTS:X®, na zaslonu statusa pojavit će se „DOLBY ATMOS“ ili „DTS:X“.

Napomena

Dolby Atmos® ili DTS:X® audio podržava 3.1.3 kanale. Kad su spojeni bežični stražnji zvučnici, podržani su 5.1.3 kanali. Provjerite postavke audio izlaza u izborniku Postavke vašeg vanjskog uređaja (npr. Blu-ray reproduktor ili televizor). Audio izlaz trebao bi biti postavljen na [Bez kodiranja], [Tok bitova], [Automatsko], ili [Prolaz signala]. Za više informacija o tome kako postaviti izlaz, pogledajte korisnički priručnik vašeg vanjskog uređaja. Koristite originalni kabel s HDMI logotipom.

Spajanje vanjskog uređaja koristeći HDMI B

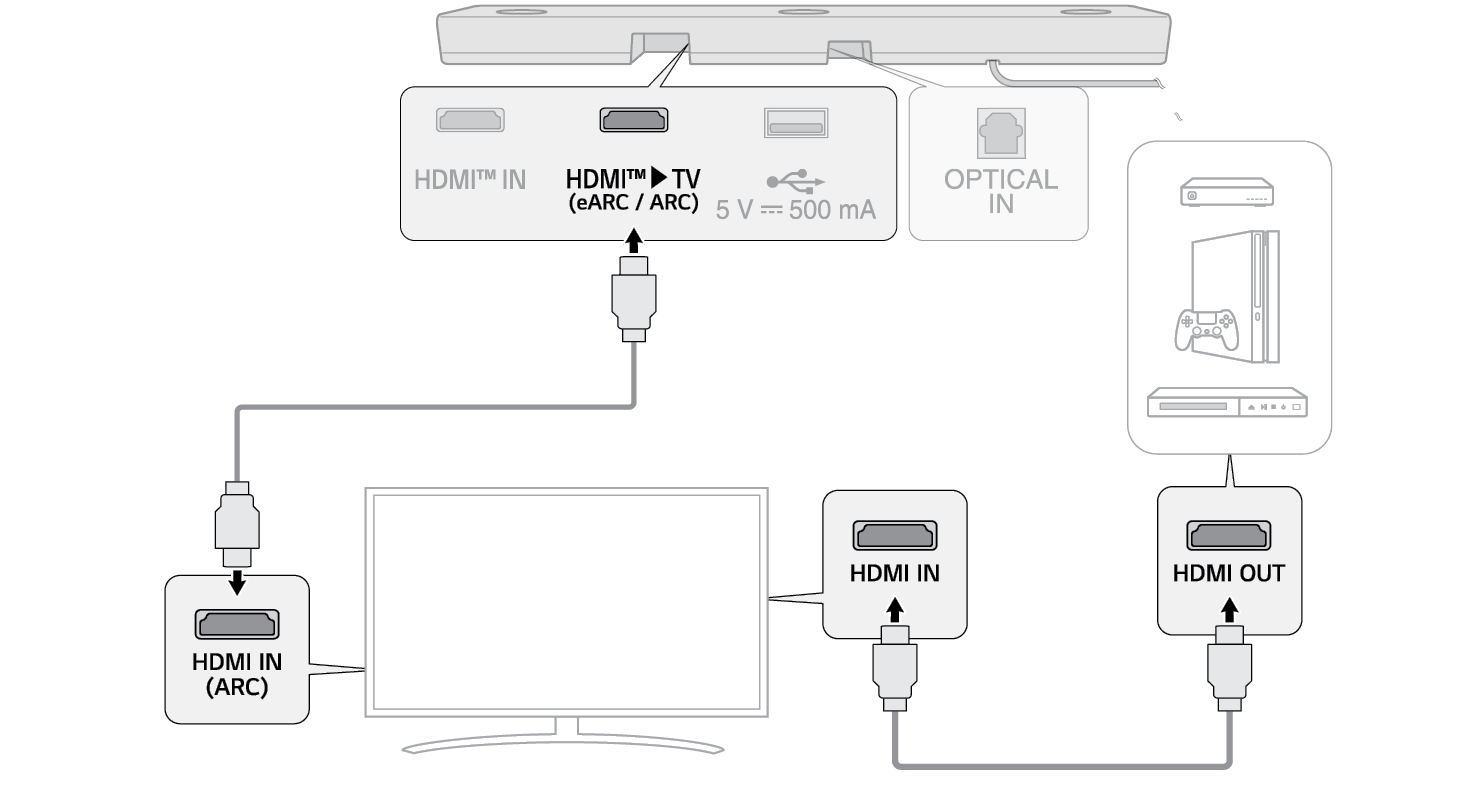

1. a Spojite vanjski uređaj kao što je STB, DVD ili Blu-ray uređaj za reproduciranje. Slijedeći donju sliku, povežite terminal HDMI OUT uređaja s terminalom HDMI IN terminal na TV-u.
2. b Koristeći HDMI kabel, povežite terminal HDMI™ d TV (eARC / ARC) na stražnjoj strani proizvoda s terminalom HDMI IN (ARC) na televizoru.

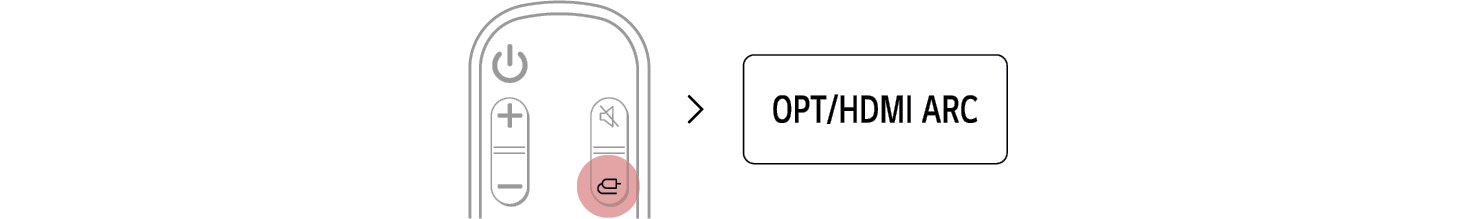

1. c Pritišćite Funkcijski gumb opetovano dok se na zaslonu statusa ne pojavi „OPT/HDMI ARC“.

1. d Kada je vanjski uređaj ispravno spojen na proizvod, možete slušati zvuk s proizvoda.

Napomena

Ovisno o specifikacijama spojenog TV-a, možda neće biti zvuka. Preporuča se spojiti vanjski uređaj izravno na proizvod. ([ Vidjeti odjeljak „Spajanje vanjskog uređaja koristeći HDMI A“ na stranici 35.)
