Sound Bar Quick Guide

Łączenie za pomocą kabla HDMI

Podłącz telewizor i urządzenie zewnętrzne (konsola do gier, odtwarzacz DVD itd.) za pomocą przewodu HDMI i delektuj się głębokim i bogatym brzmieniem.

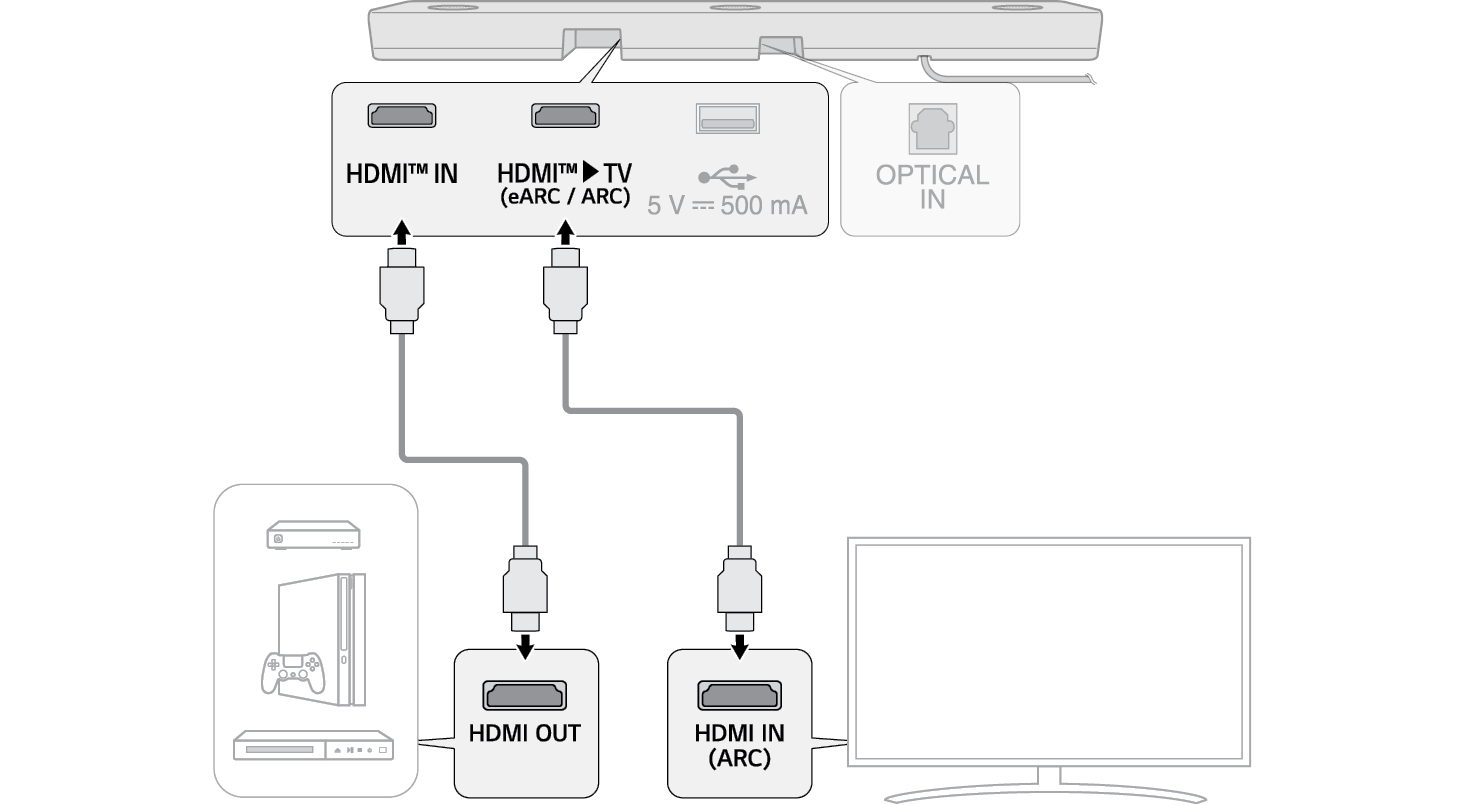

Łączenie urządzenia zewnętrznego za pomocą HDMI A

1. a Podłącz urządzenie zewnętrzne takie jak odtwarzacz DVD albo Blu-ray. Zgodnie z poniższym rysunkiem połącz złącze HDMI OUT urządzenia zewnętrznego ze złączem HDMI™ IN znajdującym się z tyłu urządzenia.
2. b Używając kabla HDMI połączyć złącze HDMI™ d TV (eARC / ARC) z tyłu urządzenia ze złączem HDMI IN (ARC) telewizora.

1. c Naciskaj przycisk funkcji do momentu wyświetlenia opcji „HDMI”na wyświetlaczu statusu.

1. d Gdy urządzenie zewnętrzne jest poprawnie połączone z urządzeniem, emitowany jest dźwięk. Podczas odtwarzania filmu w standardzie Dolby Atmos® albo DTS:X®, na wyświetlaczu statusu wyświetlony zostanie komunikat „DOLBY ATMOS” albo „DTS:X”.

Uwaga

Standardy Dolby Atmos® i DTS:X® obsługują dźwięk 3.1.3-kanałowy. Po podłączeniu bezprzewodowych głośników tylnych obsługiwany będzie dźwięk 5.1.3-kanałowy. Sprawdź ustawienia wyjścia audio w menu ustawień urządzenia zewnętrznego (np. odtwarzacza Blu-ray albo telewizora). Wyjście audio należy ustawić w opcji [No encoding (Brak kodowania)], [Bitstream], [Auto] albo [Pass through (Przelotowe)]. Więcej informacji o konfiguracji wyjścia można znaleźć w podręczniku użytkownika urządzenia zewnętrznego. Użyj certyfikowanego kabla z logo HDMI.

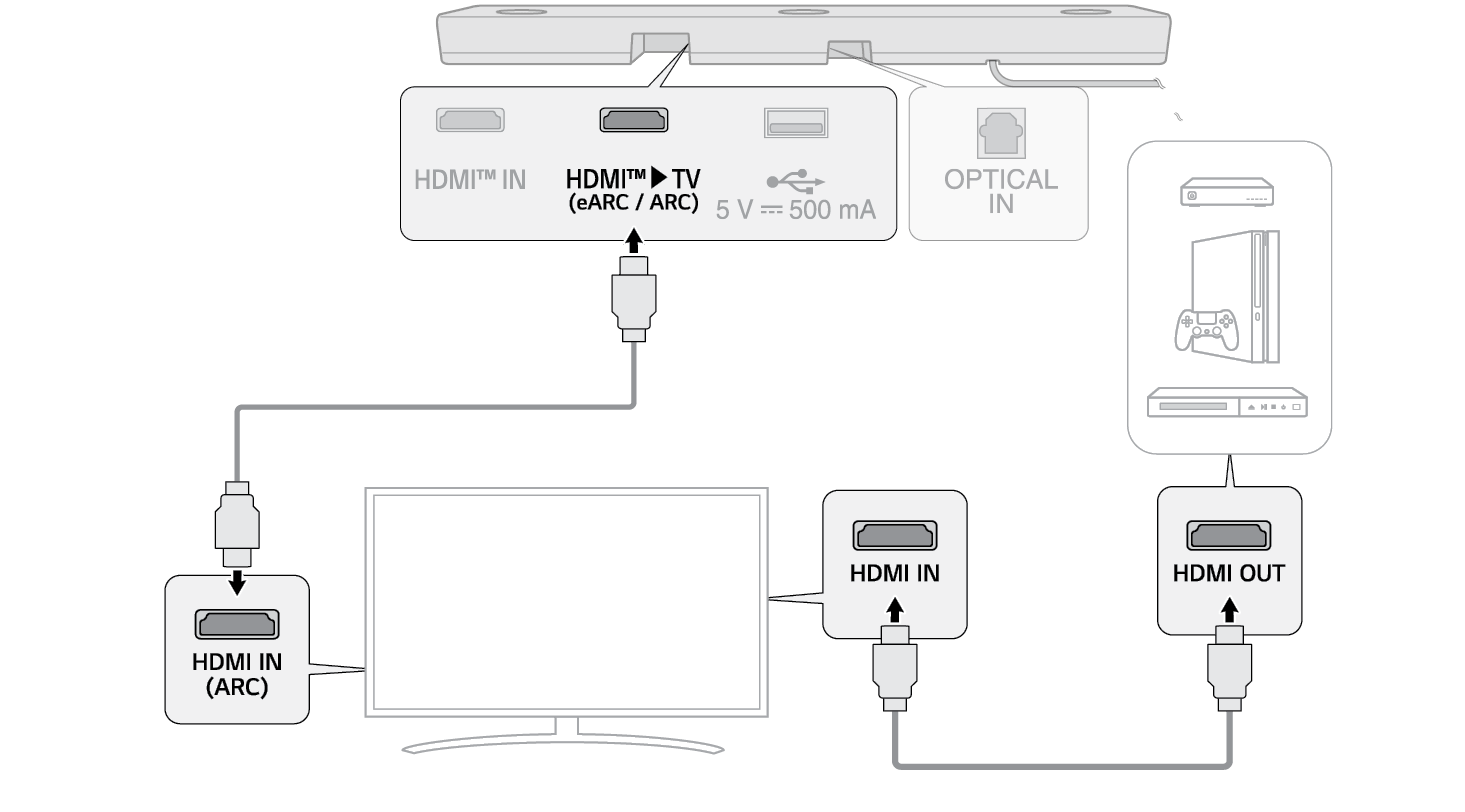

Łączenie urządzenia zewnętrznego za pomocą HDMI B

1. a Podłącz urządzenie zewnętrzne, takie jak dekoder telewizyjny, odtwarzacz DVD albo Blu-ray. Zgodnie z poniższym rysunkiem połącz złącze HDMI OUT urządzenia ze złączem HDMI IN znajdującym się na telewizorze.
2. b Przy użyciu kabla HDMI połącz złącze HDMI™ d TV (eARC / ARC) z tyłu produktu ze złączem HDMI IN (ARC) telewizora.

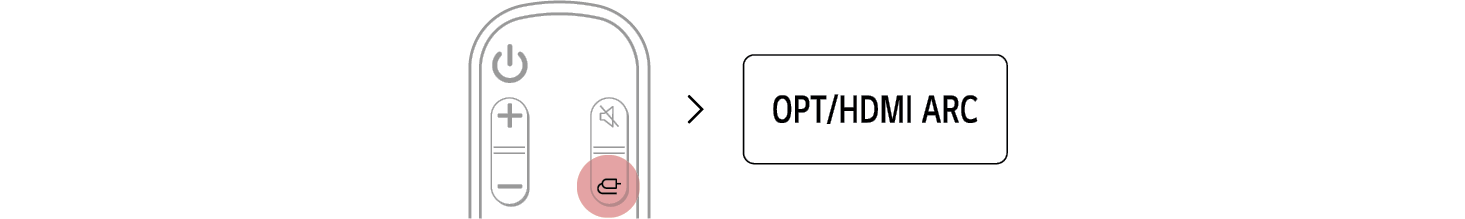

1. c Naciskaj przycisk funkcji do momentu wyświetlenia opcji „OPT/HDMI ARC” na wyświetlaczu statusu.

1. d Gdy urządzenie zewnętrzne jest poprawnie połączone z urządzeniem, emitowany jest dźwięk.

Uwaga

W zależności od specyfikacji podłączonego telewizora, dźwięk może nie być dostępny. Zaleca się podłączenie urządzenia zewnętrznego bezpośrednio do produktu. ([ Patrz „Łączenie urządzenia zewnętrznego za pomocą HDMI A” na stronie 35.)
