Ansluta till en extern enhet

Sound Bar Quick Guide

Ansluta med en HDMI-kabel

Anslut tv:n och extern enhet (spelkonsol, DVD-spelare osv.) med en HDMI-kabel och njut av ett djupt och fylligt ljud.

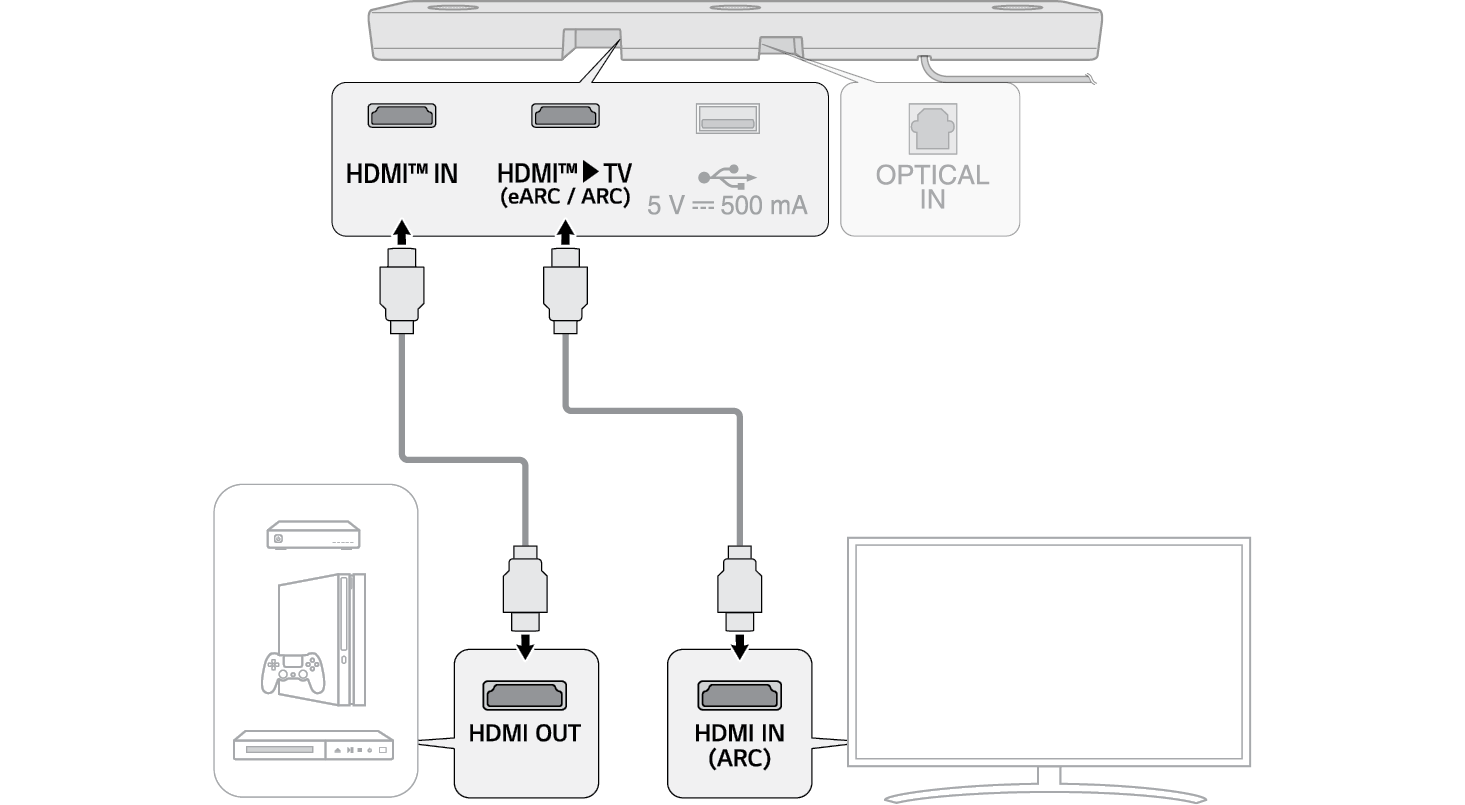

Ansluta till en extern enhet via HDMI A

  1. a Anslut en extern enhet som en DVD- eller Blu-ray-spelare. Enligt bilden nedan ansluter du enhetens HDMI OUT terminal till HDMI™ IN -terminalen på produktens baksida.
  2. b Använd en HDMI-kabel för att ansluta HDMI™ d TV (eARC / ARC)-terminalen på baksidan av produkten till HDMI IN (ARC)-terminalen på tv:n.



  1. c Tryck upprepade gånger på funktionsknappen4327.png tills “HDMI” visas på statusdisplayen.



  1. d När den externa enheten är korrekt ansluten till produkten kan du lyssna på enhetens ljud. När du spelar upp videon med Dolby Atmos® eller DTS:X® -teknik, kommer antingen “DOLBY ATMOS” eller “DTS:X” att visas på statusdisplayen.


14047.png Observera
  • Dolby Atmos® eller DTS:X® audio stöder 3.1.3 kanaler. När de trådlösa bakre högtalarna är anslutna stöds 5.1.3 kanaler.
  • Kontrollera ljudutgångens inställningar i inställningsmenyn på din externa enhet (t.ex. Blu-ray-spelare eller tv). Ljudutgången ska ställas in på [Ingen kodning], [Bitstream], [Auto], eller [Passera genom]. För mer information om hur du ställer in utgången, se din externa enhets bruksanvisning.
  • Använd en certifierad kabel med HDMI-logga.

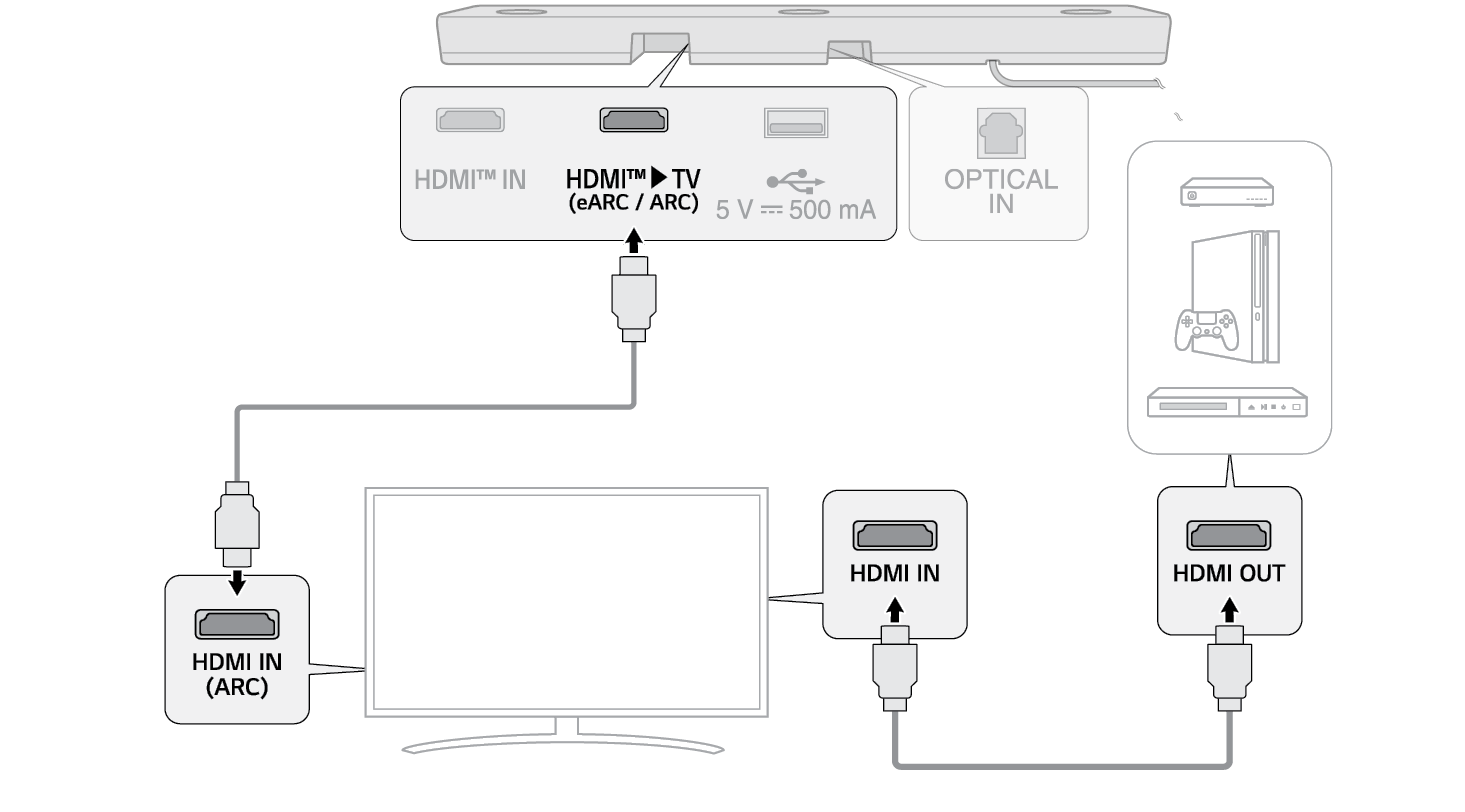

Ansluta till en extern enhet via HDMI B

  1. a Ansluta en extern enhet som en STB, DVD- eller Blu-ray-spelare. Följ bilden nedan och anslut HDMI OUT-uttaget till HDMI IN-uttaget på tv:n.
  2. b Använd HDMI-kabeln och anslut HDMI™ d TV (eARC / ARC) på baksidan av produkten till HDMI IN (ARC)-uttaget på tv:n.

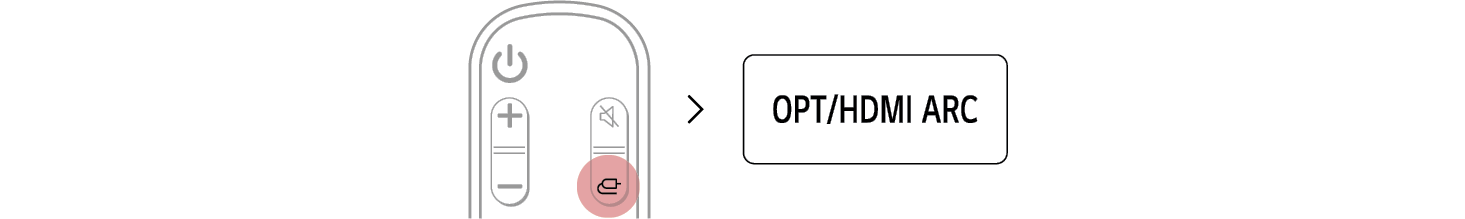

  1. c Tryck upprepade gånger på funktions24629.png knappen tills “OPT/HDMI ARC” visas på statusdisplayen.



  1. d När den externa enheten är korrekt ansluten till produkten kan du lyssna på enhetens ljud.


23360.png Observera
  • Det kanske inte hörs något ljud beroende på specifikationerna för den anslutna tv:n. Det rekommenderas att ansluta den externa enheten direkt till produkten. ([ Se “Ansluta till en extern enhet via HDMI A” på sidan 35.)
