Wi-Fi 聲霸
連接外接裝置

Sound Bar Quick Guide

使用 HDMI 纜線連接

使用 HDMI 纜線連接電視及外接裝置（遊戲機、DVD 播放器等），享受深沉豐富的音效。

透過 HDMI 連接外接裝置 A

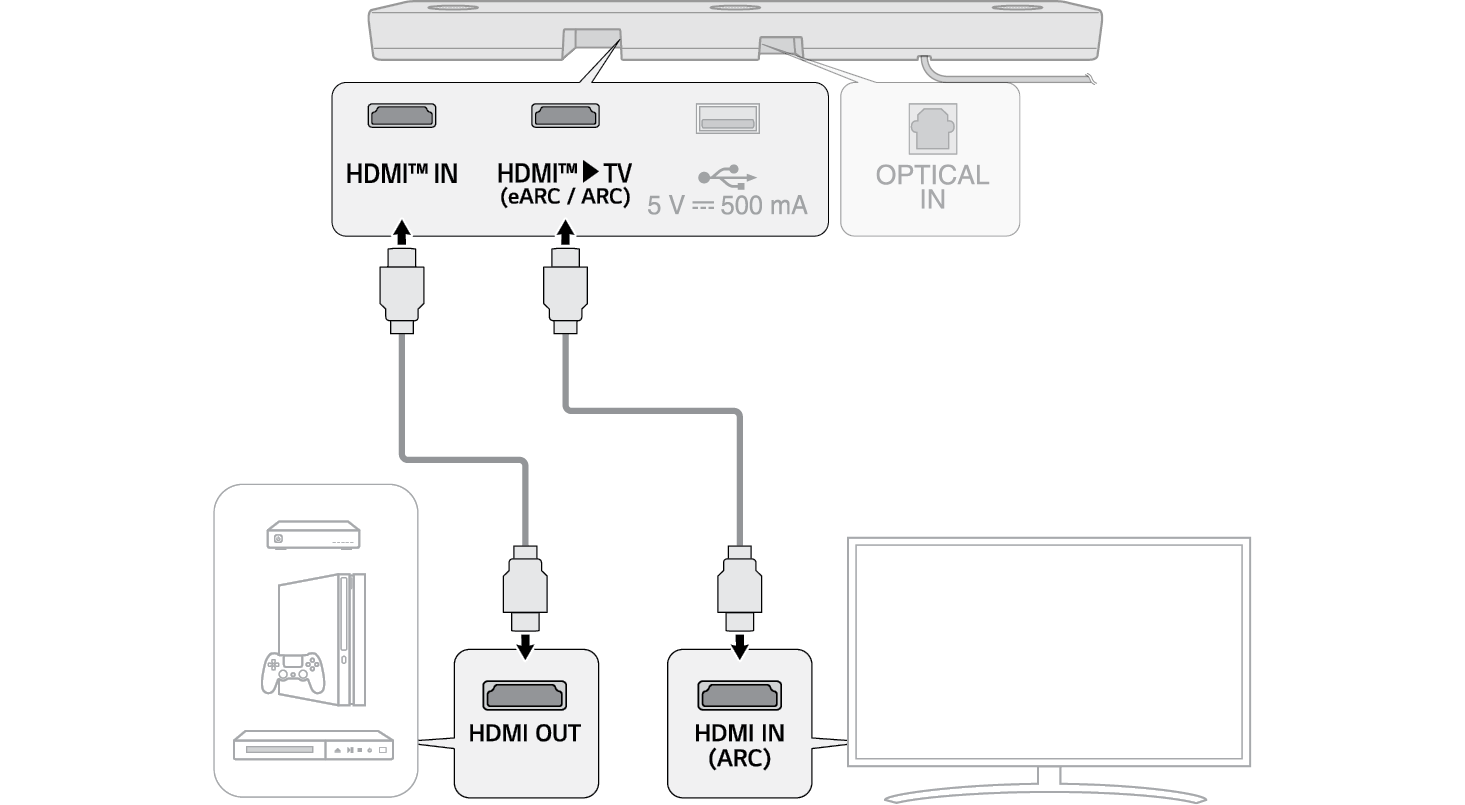

  1. a 連接外接裝置，例如 DVD 或藍光播放器。按照下圖，將裝置的 HDMI OUT 端子連接到產品背面的 HDMI™ IN 端子。
  2. b 使用 HDMI 接線，將產品背面的 HDMI™ d TV (eARC/ARC) 端子連接到電視上的 HDMI IN (ARC) 端子。



  1. c 重複按下功能4028.png 按鈕，直到「HDMI」在狀態顯示上出現。



  1. d 外接裝置正確連接到產品時，您可以聆聽裝置的聲音。播放採用 Atmos® 或 DTS:X® 技術的影片時，狀態顯示上將顯示「DOLBY ATMOS」或「DTS:X」。


4066.png 備註
  • Dolby Atmos® 或 DTS:X® 音訊支援 3.1.3 聲道。連接無線後置喇叭時，支援 5.1.3 聲道。
  • 請檢查外接裝置（例如藍光播放器或電視）的設定功能表的音訊輸出設定。音訊輸出應設定為 [無編碼]、[數碼流]、[自動] 或 [通過]。有關如何設定輸出的更多資訊，請參閱外接裝置的使用者手冊。
  • 使用帶 HDMI 標誌經認證的纜線。

透過 HDMI 連接外接裝置 B

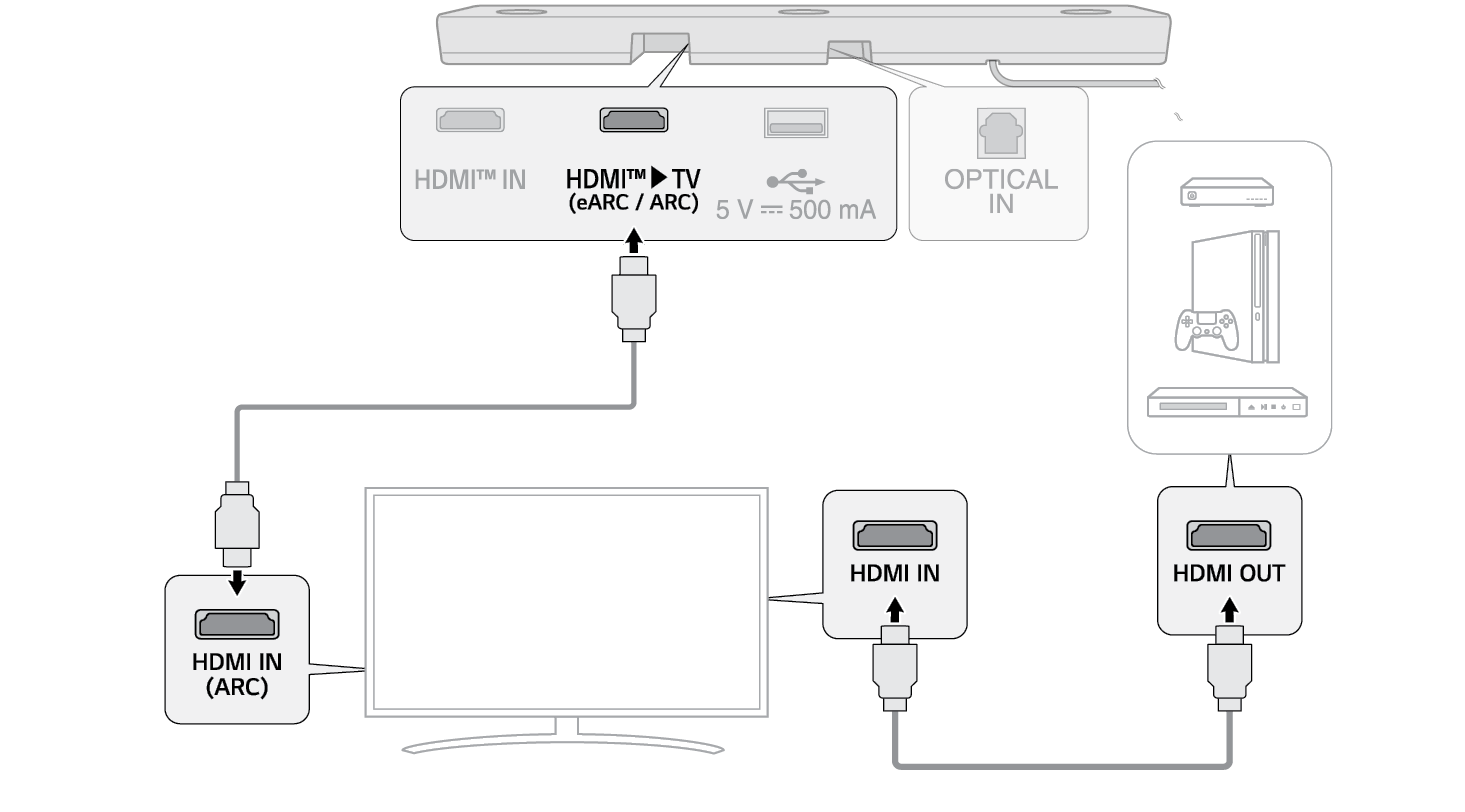

  1. a 連接外接裝置，例如機上盒、DVD 或藍光播放器。按照下圖，將裝置的 HDMI OUT 端子連接到電視的 HDMI IN 端子。
  2. b 使用 HDMI 接線，將產品背面的 HDMI™ d TV (eARC/ARC) 端子連接到電視上的 HDMI IN (ARC) 端子。

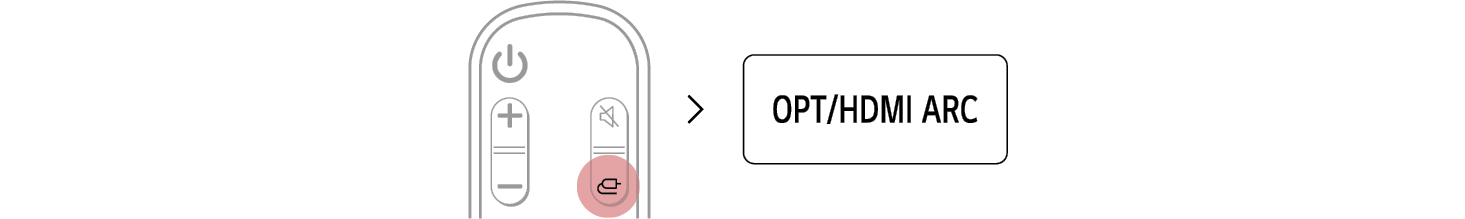

  1. c 重複按下功能4090.png 按鈕，直到「OPT/HDMI ARC」在狀態顯示上出現。



  1. d 外接裝置正確連接到產品時，您可以聆聽裝置的聲音。


4139.png 備註
  • 可能會出現無聲音，取決於所連線電視的規格。建議將外接裝置直接連接到產品。（[請參見第 35 頁的「透過 HDMI 連接外接裝置 A」）。
