BARRA DE SOM SEM FIOS
Instalação

Sound Bar Quick Guide

Ligar o produto

Pode desfrutar de um som mais rico ao ligar a barra de som ao subwoofer sem fios.

Ligar automaticamente o subwoofer sem fios

Após concluir a instalação, o subwoofer sem fios vai ligar automaticamente à barra de som. Ligue a barra de som ao subwoofer pela seguinte ordem.

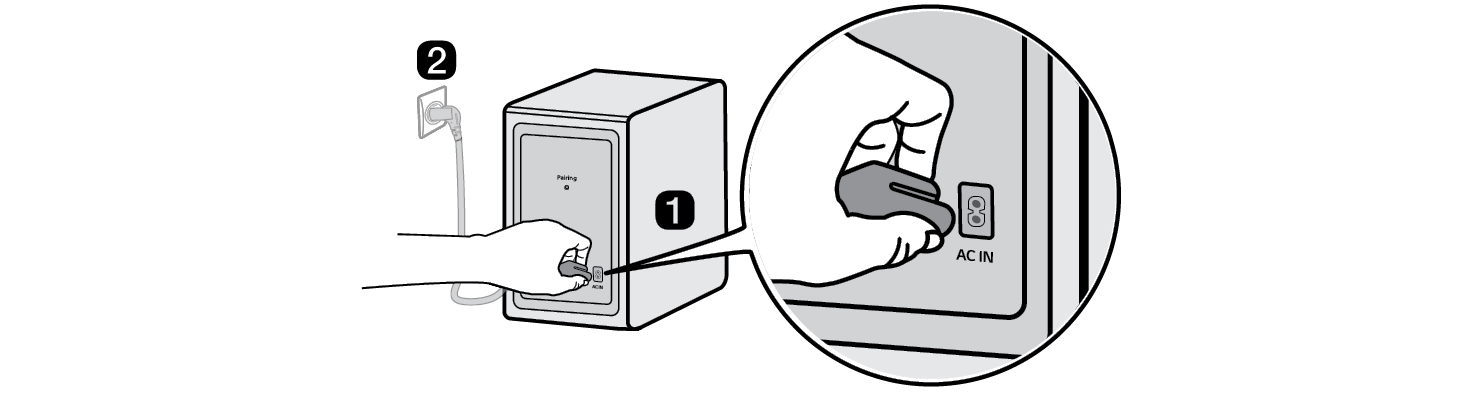

  1. a Ligue o cabo de alimentação ao subwoofer sem fios.
  2. b Ligue o cabo de alimentação ligado ao subwoofer sem fios a uma tomada.

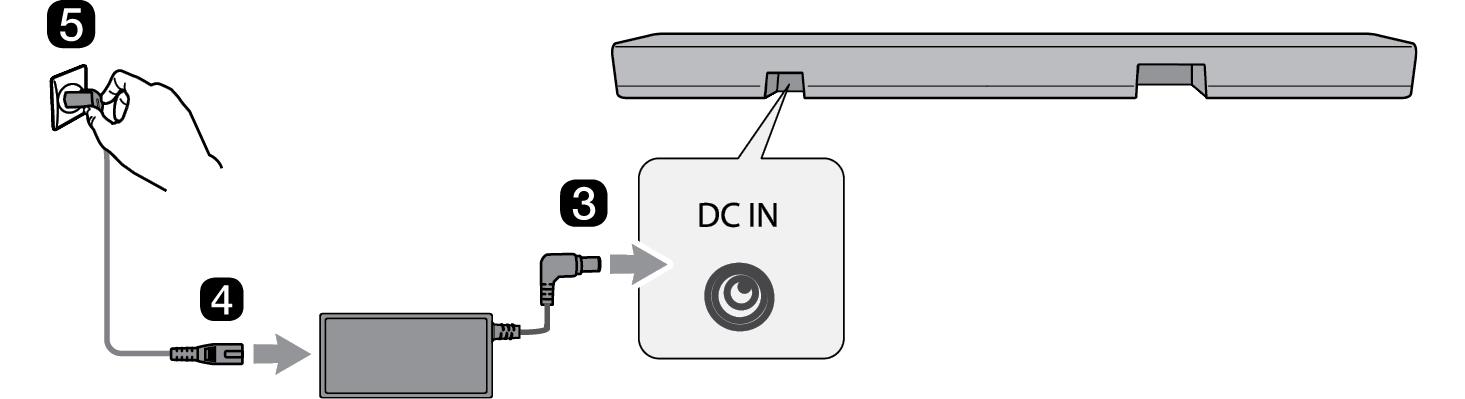

  3. c Ligue o cabo do adaptador CA ao terminal DC IN (entrada do adaptador CA) na parte traseira do produto.
  4. d Ligue o cabo de alimentação ao adaptador CA.
  5. e Ligue o cabo de alimentação ligado ao adaptador CA a uma tomada.
  6. f Prima o botão Alimentação12287.png na barra de som para a ligar.




  1. g Quando a ligação é estabelecida automaticamente, verá o LED do subwoofer sem fios a acender a verde.

Verificar a ligação com o LED no subwoofer sem fios

Pode verificar o estado da ligação olhando para o LED no subwoofer sem fios.

Cor do LED

Estado

Verde intermitente

Ligação em curso

Verde

Ligação bem sucedida

Vermelho

Má ligação ou o subwoofer está em espera

Apagado

Cabo de ligação não ligado

Ligar o subwoofer sem fios manualmente

Se vir um LED vermelho no subwoofer sem fios, a barra de som não está ligada ao subwoofer. Se for este o caso, ligue pela seguinte ordem.

  1. a Prima o botão Alimentação12294.png na barra de som para a desligar.

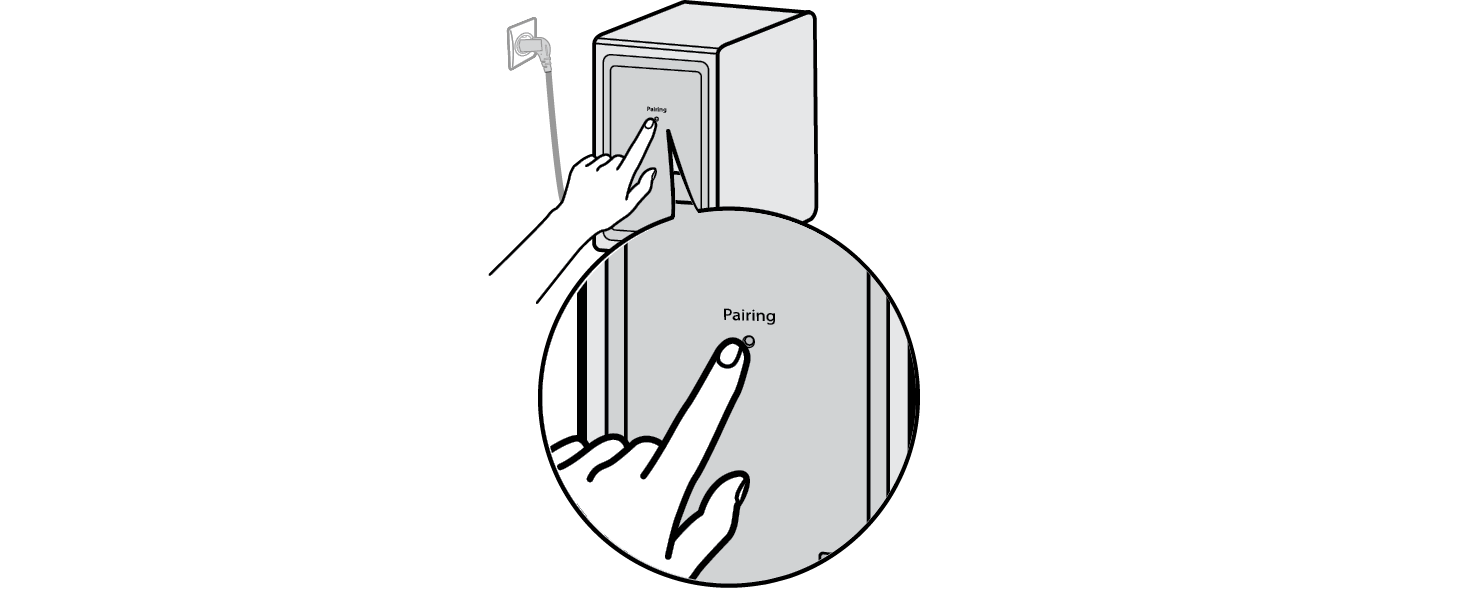

  2. b Prima o botão PAIRING na parte traseira do subwoofer sem fios. Verifique se o LED no subwoofer está a piscar a verde. Se continuar a ver um LED vermelho no subwoofer sem fios, prima nova e continuamente o botão na parte traseira do subwoofer.



  1. c Prima o botão Alimentação12299.png na barra de som para a ligar.
  2. d Quando a ligação é estabelecida, verá a luz LED no subwoofer sem fios a acender a verde.


6927.png Nota
  • Instale a barra de som o mais próximo possível do subwoofer sem fios. Quanto mais próxima a distância entre a barra de som e o subwoofer sem fios, melhor a qualidade de som.
  • Certifique-se de que não existem obstáculos entre a barra de som e o subwoofer sem fios.

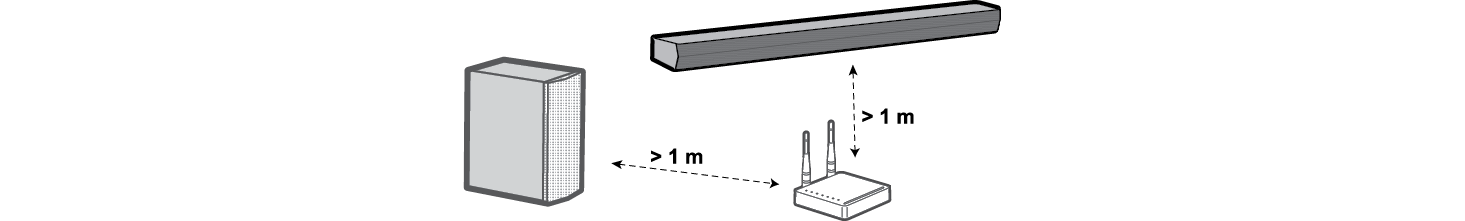

  • Para evitar interferências sem fios, mantenha uma distância de, no mínimo, 1 m entre a barra de som ou o subwoofer sem fios e quaisquer dispositivos periféricos que gerem fortes ondas eletromagnéticas (por exemplo, routers sem fios, fornos microondas, etc.).


Ligar as colunas traseiras

Ligação automática

Após concluir a instalação, as colunas traseiras irão ligar automaticamente à barra de som. Ligue a barra de som às colunas traseiras pela seguinte ordem.

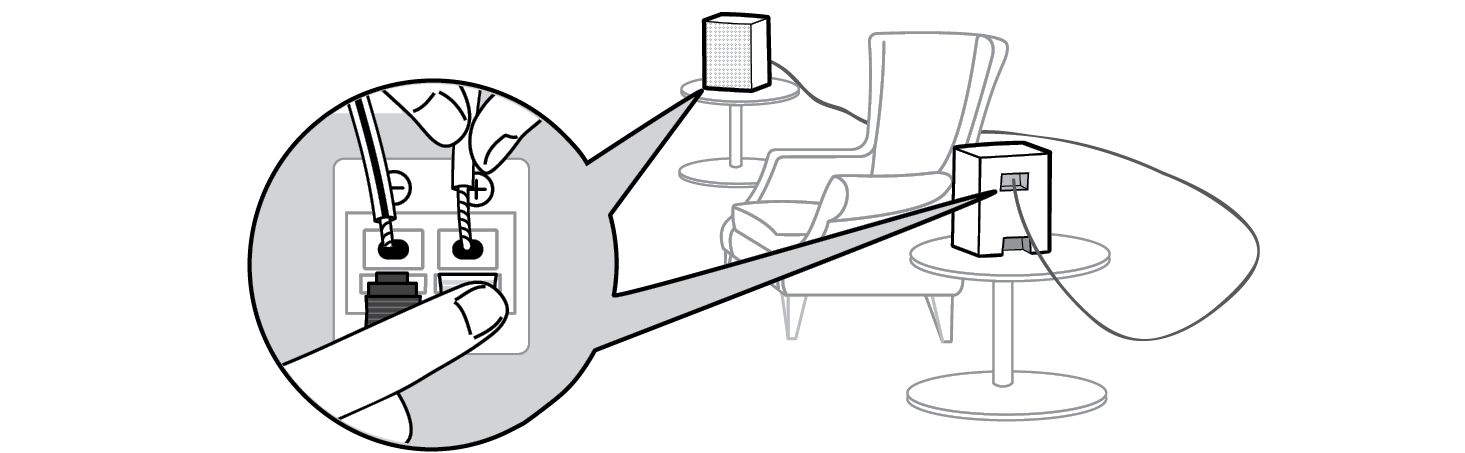

  1. a Ligue os cabos dos altifalantes aos respetivos terminais nos altifalantes traseiros (esquerdo, traseiro). Ligue o cabo às riscas preto ao terminal negativo e o outro cabo ao terminal positivo.



  1. b Ligue o cabo de alimentação à coluna traseira.
  2. c Ligue o cabo de alimentação ligado à coluna traseira a uma tomada.
  3. d Prima o botão Alimentação11115.png na sound bar para a ligar.
  4. e Quando a ligação é automaticamente estabelecida, verá o LED na coluna traseira a acender a verde.


11105.png Nota
  • Utilize apenas os altifalantes fornecidos com o produto. Utilizar outros altifalantes poderá causar avarias.
  • Ligue os cabos dos altifalantes aos respetivos terminais. Ligue o cabo positivo ao terminal positivo e o cabo negativo ao terminal negativo. Um cabo incorretamente ligado vai distorcer o som ou não produzir os sons graves.
  • Ligue o produto aos altifalantes e cabos fornecidos no momento da compra do produto.
  • Se ligar o produto a altifalantes ou cabos diferentes dos fornecidos no momento da compra do produto, pode haver uma deterioração da qualidade do som ou um mau funcionamento do altifalante.
  • Quando ligar os altifalantes ao produto, ligue apenas um altifalante à porta de saída compatível com o altifalante.
  • Se ligar vários altifalantes a uma porta de saída, poderá causar uma avaria no produto ou no altifalante.

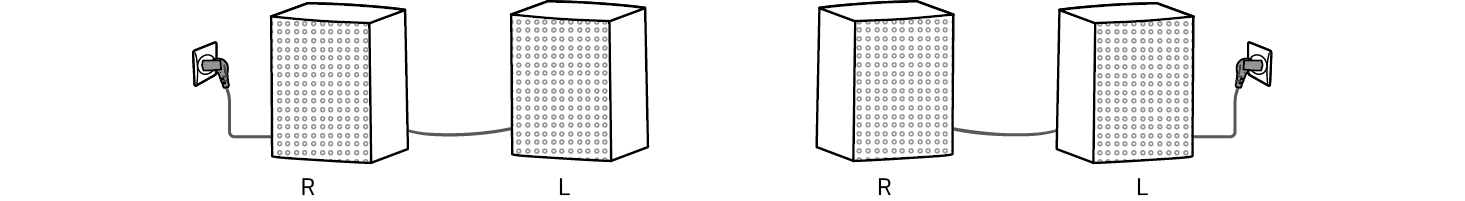

  • Se a posição da ficha de alimentação for diferente durante a instalação das colunas traseiras, pode alterar a posição do canal Esquerdo/Direito da coluna traseira através da aplicação LG ThinQ.


Verificar o estado de ligação com a cor do LED

Pode verificar o estado da ligação através do LED na coluna traseira.

Cor do LED

Estado

Verde intermitente

Ligação em curso

Verde

Ligação bem sucedida

Vermelho

Má ligação ou as colunas traseiras estão em espera

Apagado

Cabo de ligação não ligado

Ligação manual

Se vir um LED vermelho na coluna traseira, significa que a barra de som não está ligada às colunas traseiras. Se for este o caso, ligue pela seguinte ordem.

  1. a Prima o botão Alimentação11069.png na sound bar para a desligar.

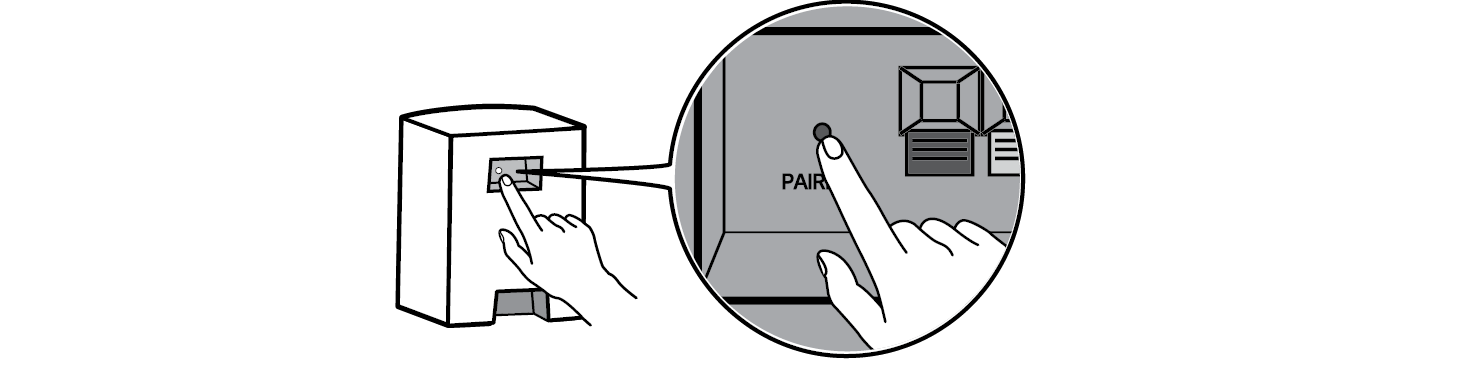

  2. b Prima o botão PAIRING na parte traseira da coluna traseira. Verifique se o LED na coluna traseira está a piscar a verde.



  1. c Prima o botão Alimentação11047.png na sound bar para a ligar.
  2. d Quando a ligação é estabelecida, verá a luz LED na coluna traseira a acender a verde.


11033.png Nota
  • Mantenha os altifalantes traseiros, no mínimo, a 30 cm da TV ou monitor.

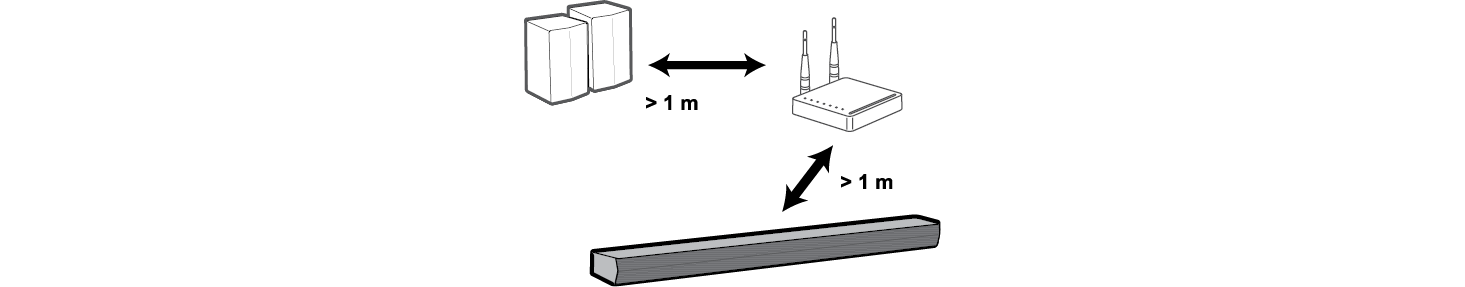

  • Para evitar interferências sem fios, mantenha uma distância de, no mínimo, 1 m entre a barra de som ou as colunas traseiras e quaisquer dispositivos periféricos que gerem fortes ondas eletromagnéticas (por exemplo, routers sem fios, fornos microondas, etc.).


Organizar os cabos (opcional)

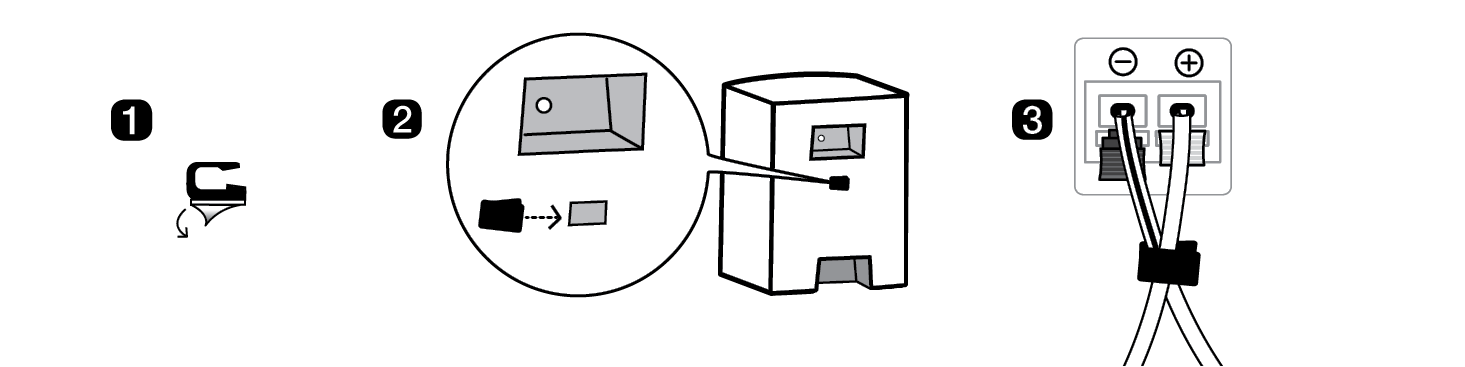

Pode organizar o cabo da coluna com as abraçadeiras fornecidas.




10993.png Nota
  • Após todas as ligações estarem concluídas, pode organizar os cabos conforme necessitar.
