Connexion avec un câble HDMI

Connectez le téléviseur et l’appareil externe (console de jeux, lecteur DVD, etc.) avec un câble HDMI pour profiter d’un son grave et puissant.

Connexion d’un périphérique externe avec un câble HDMI A

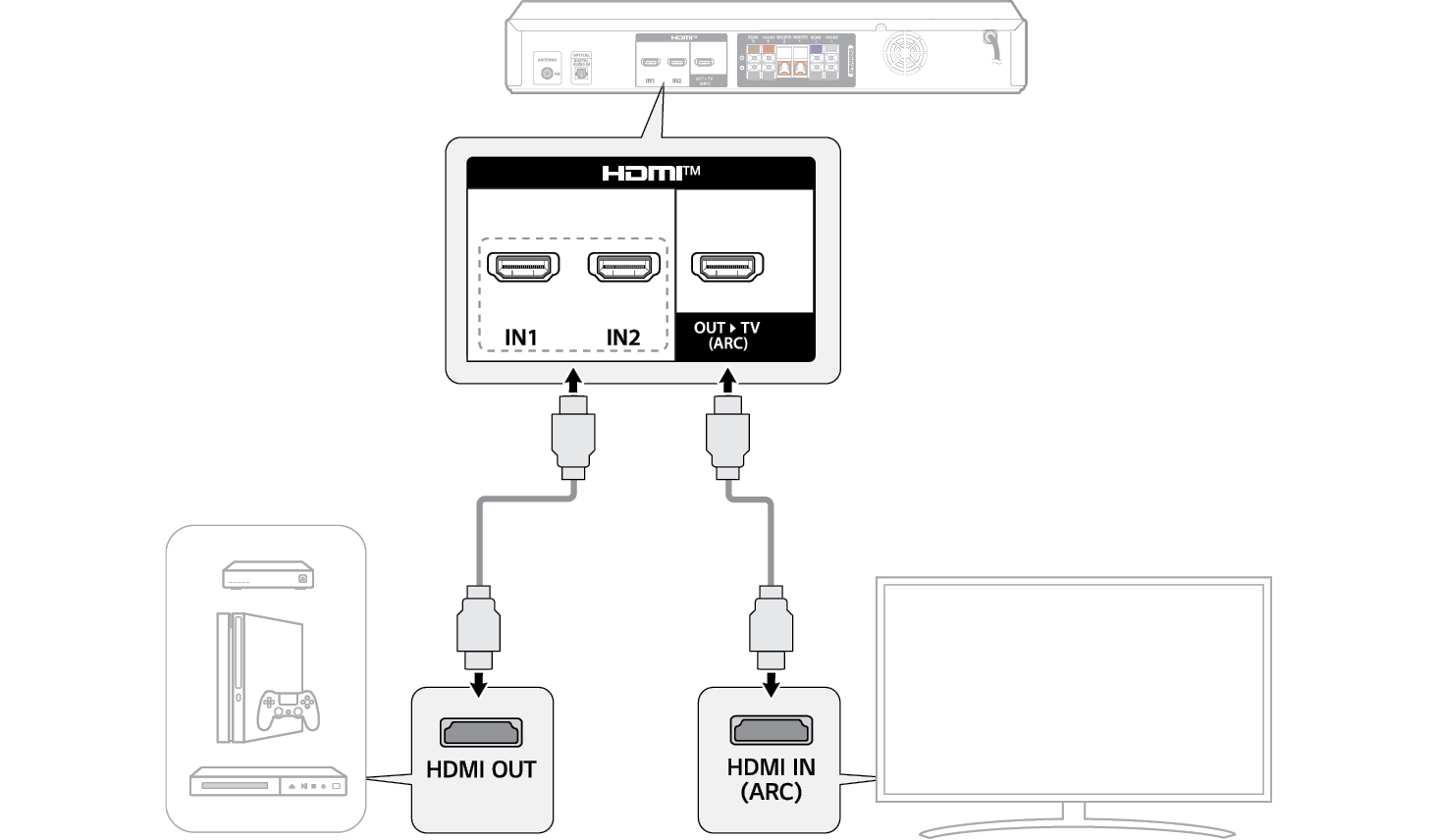

  1. a Connectez un périphérique externe comme un lecteur DVD ou Blu-ray. Comme sur l’illustration suivante, connectez la borne HDMI OUT du périphérique sur la borne HDMI™ IN1 ou IN2 du téléviseur.
  2. b À l’aide du câble HDMI, connectez la borne HDMI™ OUT dTV (ARC) au dos du récepteur sur la borne HDMI IN (ARC) du téléviseur.

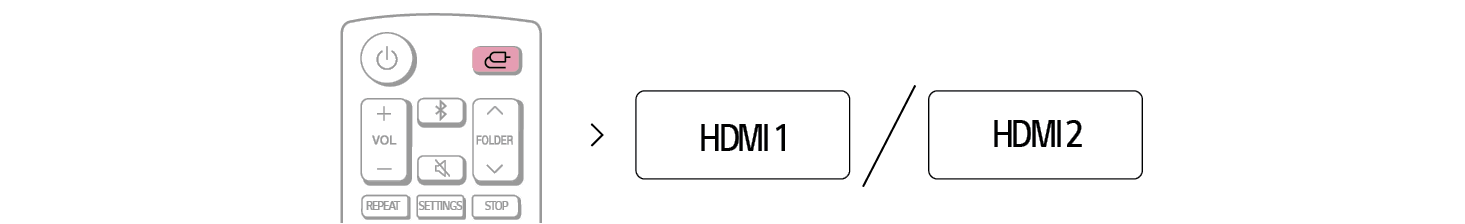

  1. c Appuyez plusieurs fois sur le bouton Fonction 5157.png jusqu’à ce que « HDMI1 » ou « HDMI2 » apparaisse sur l’affichage du statut.



  1. d Une fois le périphérique externe correctement connecté au produit, vous pouvez écouter le son du périphérique.


5206.png Remarque
  • • Vérifiez les paramètres de sortie audio dans le menu Paramètres de votre périphérique externe (par exemple, lecteur Blu-ray ou téléviseur). La sortie audio devra être réglée sur [Pas d’encodage], [Flux binaire], [Auto], ou [Transfert]. Pour en savoir plus sur la configuration de la sortie, consultez le manuel d’utilisation du périphérique externe.
  • • Utilisez un câble homologué doté du logo HDMI.

Connexion d’un périphérique externe avec un câble HDMI B

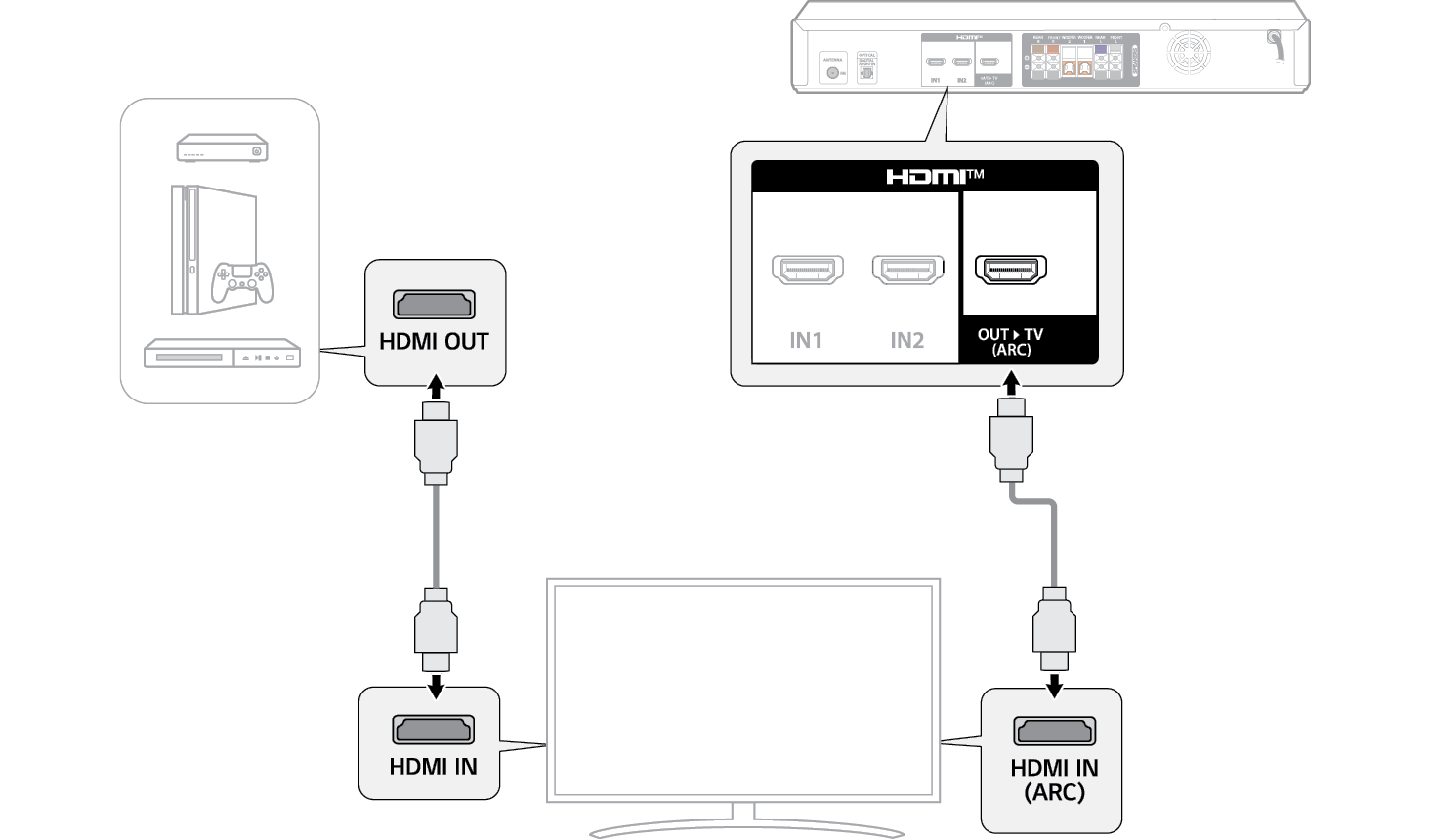

  1. a Connectez un périphérique externe comme un lecteur DVD ou Blu-ray. Comme sur l’illustration suivante, connectez la borne HDMI OUT du périphérique sur la borne HDMI IN du téléviseur.
  2. b À l’aide du câble HDMI, connectez la borne HDMI™ OUT dTV (ARC) au dos du récepteur sur la borne HDMI IN (ARC) du téléviseur.

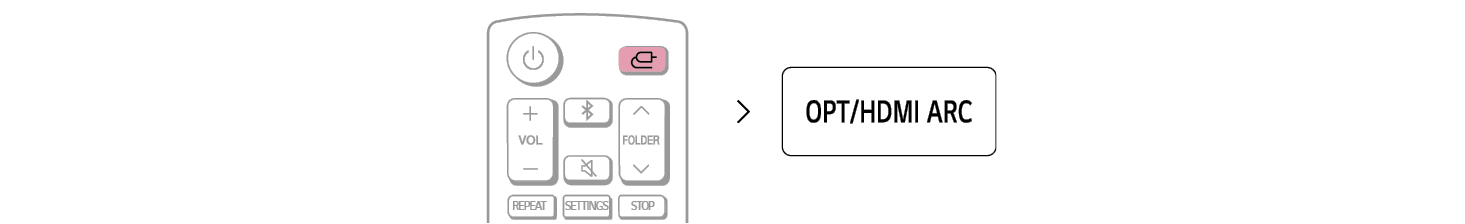

  1. c Appuyez plusieurs fois sur le bouton Fonction 5236.png jusqu’à ce que « OPT/HDMI ARC » apparaisse sur l’affichage du statut.



  1. d Une fois le périphérique externe correctement connecté au produit, vous pouvez écouter le son du périphérique.


5274.png Remarque
  • • Vérifiez les paramètres de sortie audio dans le menu Paramètres de votre périphérique externe (par exemple, lecteur Blu-ray ou téléviseur). La sortie audio devra être réglée sur [Pas d’encodage], [Flux binaire], [Auto], ou [Transfert]. Pour en savoir plus sur la configuration de la sortie, consultez le manuel d’utilisation du périphérique externe.
  • • Utilisez un câble homologué doté du logo HDMI.
